| Type de produit | Alimentation électrique de laboratoire |
| Marque | Voltcraft |
| Modèle | VSP 2410 |
| Sorties (A, B, C) | A et B : 0,1-40 VCC / 0-10 A ; C : 0,1-6 VCC / max. 1,5 A |
| Puissance de sortie | 809 VA |
| Ondulation résiduelle (charge nominale) | Sorties A et B : <0,025 % ; Sortie C : <0,005 % |
| Régulation de tension (variation charge 100 %) | <0,04 % |
| Régulation de tension (variation secteur 20 %) | <0,005 % |
| Régulation de courant (variation charge 100 %) | <5 mA |
| Dimensions (L x H x P) | 437 x 88 x 340 mm |
| Poids | 7,3 kg |
| Alimentation | 230 VCA ±20 %, 47-53 Hz, IEC 320 C14 |
| Fusible secteur | T 6,3 A / 250 V (5 x 20 mm) |
| Classe de protection | 1 (avec mise à la terre) |
| Température de service | 0 à +40 °C |
| Humidité relative | Max. 80 %, sans condensation |
| Modes de fonctionnement | Individuel, parallèle, série, série tracking, remote, sense |
| Affichage | 2 écrans LCD synoptiques, indicateurs d'état (CV, CC, OT) |
| Fonctions de protection | Surcharge, court-circuit, échauffement (coupure thermique) |
| Entretien et nettoyage | Chiffon sec, antistatique, non pelucheux ; remplacement du fusible secteur |
FOIRE AUX QUESTIONS - VSP 2410 VOLTCRAFT
Questions des utilisateurs sur VSP 2410 VOLTCRAFT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Alimentation électrique de laboratoire au format PDF gratuitement ! Retrouvez votre notice VSP 2410 - VOLTCRAFT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VSP 2410 de la marque VOLTCRAFT.
MODE D'EMPLOI VSP 2410 VOLTCRAFT
Bloc d'alimentation de laboratoire VSP
NOTICE D'EMPLOI Page 40 - 57
Ce mode d'emploi apparait à ce produit. Il contient des recommandations en ce qui concerne sa mise en service et sa manutention. Veuillez en tenir compte et ceci également lorsque vous remettez le produit à des tiers.
Conservez ce mode d'emploi afin de pouvoir vous documenter en temps utile.
Vous trouverez le récapitulatif des indications du contenu à la table des matières avec mention de la page correspondante à la page 40.
Vous avez acquis un produit de qualité supérieure issu d'une marque se distinguant par sa compétence technique et une innovation permanente dans le domaine de la métrologie et de la technique de charge et de réseau.
Voltcraft® permet de répondre aux tâches exigeantes du bricoleur ambitieux ou de l'utilisateur professionnel. Voltcraft® offre une technologie fiable avec un rapport qualité-prix particulièrement avantageux. Nous en sommes convaincus : notre premier contact avec Voltcraft marque le début d'une coopération efficace de longue durée.
Nous vous souhaitons beaucoup de plaisir avec votre nouveau produit Voltcraft®!
Table des matières
Introduction 40 Utilisation conforme 41 Eléments de commande 42 Consignes de sécurité et avertissements 43 Description du fonctionnement 45 Mise en service 45
Raccordement du câble secteur 45 Installation de l'appareil 45 Réglage de la tension des sorties A et B 46 Réglage du courant des sorties A et B 46 Réglage de la tension de la sortie C 47
Branchement d'un consommateur 47
Mode individuel 48 Mode parallèle 48 Mode en série 50 Mode en série avec réglage Master 51 Mode à distance « Remote » 52 Mode sonde « Sense » 53
Elimination 54
Entretien et nettoyage 54 Remplacement du fusible secteur 54 Dépannage 55 Caractéristiques techniques 56
Utilisation conforme
Le bloc d'alimentation de laboratoire sert de source de tension CC sans potentiel pour faire fonctionner les consommateurs. Trois sorties réglables et autonomes sont disponibles. Les sorties A et B peuvent être connectées ensemble et réglées à l'aide des touches. Cela peut doubler facilement la tension ou le courant. Les tensions dangereuses >75 VCC peuvent être obtenues lors d'un montage en série. A partir de cette tension et pour des raisons de sécurité, il faut utiliser des fils/cables de mesure à double isolation. Le raccordement se fait par des douilles de sécurité de 4 mm.
Les données de sortie des blocs d'alimentation de laboratoire sont les suivantes :
| Réf. Désignation Sortie A Sortie B Sortie C | ||||
| 51 27 73 VSP | 2206 0,1 à 20 VCC 0,1 à 20 | VCC 0,1 à 6 VCC 0 à 6 A 0,1 à 6 A max. | 1,5 A | |
| 51 27 74 VSP | 2403 0,1 à 40 VCC 0,1 à 40 | VCC 0,1 à 6 VCC 0 à 3 A 0 à 3 A max. | 1,5 A | |
| 51 27 75 VSP | 2405 0,1 à 40 VCC 0,1 à 40 | VCC 0,1 à 6 VCC 0 à 5 A 0 à 5 A max. | 1,5 A | |
| 51 19 19 VSP | 2410 0,1 à 40 VCC 0,1 à 40 | VCC 0,1 à 6 VCC 0 à 10 A 0 à 10 A max. | 1,5 A | |
| 51 27 76 VSP | 2653 0,1 à 65 VCC 0,1 à 65 | VCC 0,1 à 6 VCC 0 à 3 A 0 à 3 A max. | 1,5 A | |
La tension et l'intensité de courant peuvent être régées en continu pour les sorties A et B et la tension uniquement est régulable en continu pour la sortie C. La tension et le courant de la sortie C s'affichent par simple pression de touches via l'indicateur de la sortie B.
Le réglage de la tension et du courant se fait par des régulateurs approximatifs et précis afin de permettre un réglage rapide et précis des valeurs.
Les valeurs sont affichées sur deux écrans (LCD) synoptiques indépendants.
Une tension externe permet de régler la tension des sorties A et B qui, indépendamment de la charge, est maintenue de manière extrêmement constante grâce à la fonction Sense.
La limitation de courant pour le fonctionnement en courant constant peut être prédéfinie par simple pression de touches. Un shunt à la sortie n'est pas nécessaire pendant le réglage.
L'appareil résiste aux surcharges et aux courts-circuits et est équipé d'une coupure de sécurité selon la température.
Il appartient à la classe de protection I. Il est uniquement homologué pour le branchement sur une prise de courant de sécurité avec protection par mise à la terre et une tension alternative domestique de 230 VCA.
La prise du potentiel de terre est directement raccordée à la mise à la terre de protection de la fiche secteur. Toute utilisation dans des conditions ambiantes défavorables est interdite. Exemples de conditions ambiantes défavorables :
- une humidité ou un taux d'hygrométrie trop élevé
- la poussière et les gaz inflammables, vapeurs ou solvants
- un orage ou des conditions orageuses ainsi que des champs électrostatiques puissants, etc.
Toute utilisation autre que celle stipulée ci-dessus peut endommager le produit et entraîner des risques, ex. : courts-circuits, incendies, décharges électriques, etc. Il est interdit de modifier ou de transformer l'ensemble du produit.
Respectez impérativement les consignes de sécurité.
Voir volet rabattable
(1) Commutateur principal de mise en service (I = Marche / 0 = Arrêt) (2) Indicateur de fonctionnement (3) Indicateur à cristaux liquides (« écran ») pour la sortie A (4) Indicateur d'etat de la sortie A (CV = tension constante, OT = échauffement, CC = limitation du courant) (5) Sélecteur « series tracking » pour le couplage en série des sorties A et B. Les deux sorties se règlent via le régulateur « Master » de la sortie A (6) Sélecteur « series » pour le couplage en série des sorties A et B (doublement de tension) Le réglage s'effectue séparément. (7) Sélecteur « parallel » pour le couplage parallele des sorties A et B (doublement de courant) Le réglage de la tension des deux sorties a lieu via le régulateur « Master » de la sortie A (8) Sélecteur « individual ». Les sorties sont réglibes indépendamment les une des autres. (9) Indicateur d'etat de la sortie B (CV = tension constante, OT = échauffement, CC = limitation du courant) (10) Indicateur a cristaux liquides (« écran ») pour la sortie B (11) Indicateur de surcharge de la sortie C (limitation du courant activée) (12) Bouton de réglage de la tension de la sortie C (13) Touche permettant d'afficher la tension et le courant de la sortie C sur l'écran de la sortie B (10) (14) Douille de raccordement de la borne négative de la sortie C (15) Douille de raccordement de la borne positive de la sortie C (16) Douille de raccordement de la borne négative de la sortie B (17) Douille de raccordement de la borne positive de la sortie B (18) Bouton de réglage du courant pour la sortie B (coarse = régulateur approximatif /fine = régulateur précis) (19) Bouton de réglage de la tension pour la sortie B (coarse = régulateur approximatif /fine = régulateur précis) (20) Douille de raccordement « potentiel de terre » (21) Bouton de réglage du courant pour la sortie A (coarse = régulateur approximatif /fine = régulateur précis) (22) Bouton de réglage de la tension pour la sortie A (coarse = régulateur approximatif /fine = régulateur précis) (23) Douille de raccordement de la borne négative de la sortie A (24) Douille de raccordement de la borne positive de la sortie A (25) Pieds de l'appareil rabattables en façade (26) Porte-fusibles pour le fusible secteur (27) Prise de sécurité pour le cable secteur (28) Bornier pour le raccordement à distance et Sense de la sortie A (29) Bornier pour le raccordement à distance et Sense de la sortie B (30) Touche « C-limit » pour l'affichage et le réglage de la limitation de courant de la sortie A (31) Touche « C-limit » pour l'affichage et le réglage de la limitation de courant de la sortie B
Consignes de sécurité et avertissements
Tout dommage résultant du non-respect de la présence du mode d'emploi entraîne l'annulation de la garantie. Nous déclinons toute responsabilité en cas d'éventuels dommages matériels ou corporels dus à un maniement incorrect ou à la non-observation des consignes de sécurité.
Du point de vue de la sécurité, cet appareil a quitté l'usine en parfait état.
Afin de maintenir l'appareil en bon état et d'en assurer l'utilisation correcte sans risques, l'utilisateur doit tenir compte des consignes de sécurité et avertissements contenus dans le présent mode d'emploi.
Respectez les pictogrammes suivants :
Dans ce mode d'emploi, un point d'exclamation placé dans un triangle signale des informations importantes à respecter impérativement.
Le symbole de l'éclair dans un triangle met en garde contre tout risque de décharge électrique ou toute mise en danger de la sécurité électrique de l'appareil.
Le symbole de la « main » précède les recommandations et indications d'utilisation particulières.
Réserve à une utilisation dans des locaux secs.
Cet appareil est homologué CE et répond aux directives nationales et européennes requises.
Potentielle à la terre
Raccordement de conducteur de protection. Cette vis ne doit pas être desserrée
Le transformateur de séparation intégré ne résiste pas aux courts-circuits. Le dispositif de protection est connecté en aval du transformateur (protection électronique contre les surcharges et courts-circuits).
Les appareils électriques et les accessoires ne sont pas des jouets, ne les laissez pas à la portée des enfants.
Dans les installations industrielles, il convient d'observer les directives en matière de prévention des accidents relatives aux installations et aux matériels électriques des associations professionnelles.
Dans les écoles, les centres de formation, les ateliers de loisirs et de réinsertion, l'utilisation de blocs d'alimentation doit être minutieusement surveillée par des personnes qualifiées à cet effet.
Veillez impérativement à ce que vos mains, vos vêtements, le sol et le bloc d'alimentation soient toujours secs.
L'ouverture des capots ou le démontage des pièces risquent de mettre à nu des pièces sous tension, sauf lorsqu'il est possible d'effectuer ces procédures manuellement.
Avant d'ouvrir l'appareil, il faut le débrancher de toutes les sources de tension.
Les condensateurs de l'appareil peuvent encore être chargés, même lorsque l'appareil a été déconnecté de toutes les sources de tension.
N'allumez jamais tout de suite le bloc d'alimentation de laboratoire lorsqu'il vient d'être transporté d'un local froid à un local chaud. L'eau de condensation qui en résulte peut, dans des conditions défavorables, détruire l'appareil. Attendez que l'appareil non branché ait atteint la température ambiante.
Le bloc d'alimentation se réchauffe durant le fonctionnement; veillez à ce que la ventilation soit suffisante. Ne recouvrez pas les grilles d'aération.
Les blocs d'alimentation et les consommateurs connectés ne doivent pas fonctionner sans surveillance.
Il est interdit de porter tout bijou métallique ou conducteur tels que chaînes, bracelets, bagues ou autres quand vous travaillez avec des blocs d'alimentation.
Le bloc d'alimentation n'est pas agréé pour être utilisé sur des hommes et des animaux.
Évitez d'exposer l'appareil à des sollicitations mécaniques. Une chute, même d'une faible hauteur, peut endommager l'appareil. Évitez d'exposer l'appareil à la lumière directe du soleil et aux vibrations.
Lorsque le bon fonctionnement de l'appareil n'est plus garanti, il convient de mettre celui-ci hors service et d'empêcher toute remise en marche intempestive. Une utilisation sans danger n'est plus possible si :
- l'appareil présente des dommages visibles,
- l'appareil ne fonctionne plus et
- l'appareil a été stocké durant une période prolongée dans des conditions défavorables,
Respectez également les consignes de sécurité contenues dans les différents chapitres ou dans les modes d'emploi des appareils raccordés.
Description du fonctionnement
Le bloc d'alimentation de laboratoire fonctionne avec une technologie très avancée du convertisseur continu et un PCF actif (correction du facteur de puissance). Ceci permet une tension de sortie stable et un haut rendement. Les sorties à tension continue sont séparées de manière galvanique et présentant une séparation de protection par rapport à la tension secteur. Le raccordement secondaire CC s'effectue au moyen de deux douilles de sécurité colorées.
La tension et le courant des sorties A et B s'affichent séparément sur les deux écrans synoptiques (V = Volt = unité de la tension électrique, A = Ampère = unité de l'intensité du courant électrique). La sortie C s'affiche au moyen d'une touche dans l'indicateur de la sortie B. Des témoins lumineux signalent l'état actuel du bloc d'alimentation. Le produit intègre des mécanismes de protection divers tels qu'une protection contre les sur-charges, une limitation du courant, une protection contre l'échauffement, etc. afin d'assurer un fonctionnement sûr et fiable.
Le refroidissement du bloc d'alimentation se fait par des ventilateurs intégrés. Veillez par conséquent à une circulation d'air suffisante.
Le bloc d'alimentation peut régler la tension et le courant de sortie en continu (pour la sortie C, réglage de la tension seulement).
Mise en service
Le bloc d'alimentation de laboratoire n'est pas un chargeur de batteries. Pour recharger des batteries, utilisez un chargeur ajustat muni d'un dispositif de coupure de charge approprié.
La surface du boîtier chauffe en cas de fonctionnement prolongé à une charge nominale. Attention ! Risque de brûlures. Veillez impérativement à une aération suffisante du bloc d'alimentation et n'utilisez jamais l'appareil partiellement ou entièrement couvert, afin d'éviter tout dommage éventuel.
Veillez à ce qu'un consommateur soit mis hors circuit lors du branchement au bloc d'alimentation. Un consommateur en circuit peut provoquer une formation d'étincelles lors du branchement aux douilles de raccordement du bloc d'alimentation, ce qui peut endommager les douilles ainsi que les câbles connectés et/ou leurs bornes.
En cas d'inutilisation de votre bloc d'alimentation, débranchez-le du secteur.
Raccordement du câble secteur
Branchez le câble secteur de sécurité fourni sur la fiche intégrée (27) du bloc d'alimentation. Veillez à ce que le branchement soit correctement positionné.
Branchez le cable secteur à une prise de courant de sécurité avec protection par mise à la terre.
Installation de l'ordinateur
Placez le bloc d'alimentation de laboratoire sur une surface stable, plane et non fragile. Veillez à ne pas recouvrir les fentes d'aération du boîtier.
Les pieds avant de l'appareil peuvent être dépliés pour faciliter la lecture des indicateurs. Cela permet d'incliner le bloc d'alimentation de laboratoire.
Réglage de la tension des sorties a et b
Retirez les consommateurs raccordés des sorties A et B.
Mettez en marche le bloc d'alimentation avec l'interrupteur de service (1). L'indicateur de fonctionnement (2) s'allume et l'écran affiche la tension et le courant.
Actionnez le sélecteur « individual » (8). Les sorties A et B sont réglables séparément.
Mettez les boutons de réglage du courant « A » (21 et 18) en position médiane.
Les deux boutons rotatifs « V coarse » et « V fine » permettent de régler la tension des sorties A et B.
« coarse » Régulateur approximatif pour des rapides variations de tension
« fine » Régulateur précis pour sélectionner une tension précise
Dans des conditions normales de fonctionnement, l'appareil fonctionne en mode de tension constante. Le bloc d'alimentation fournit alors une tension de sortie préréglée constante. Ce mode est signalé par l'indicateur d'état vert « CV » (4 ou 9).
Réglage de la limitation de la tension des sorties a et b
La limitation du courant de sortie est un mécanisme de protection pour protéger le consommateur ou les câbles de raccordement. La limitation du courant peut être prédéfinie sans court-circuit à la sortie. Le bloc d'alimentation fournit au maximum le courant prédéfini.
Retirez les consommateurs raccordés des sorties A et B.
Mettez en marche le bloc d'alimentation avec l'interrupteur de service (1). L'indicateur de fonctionnement (2) s'allume et l'écran affiche la tension et le courant.
Tournez les régulateurs de courant « A coarse » et « A fine » (21 ou 19) complètement vers la gauche.
Pour la sortie A ou B, appuyez sur la touche correspondante « C-limit » (30 ou 31) et maintenez cette touche enfoncée pendant l'opération de réglage. Le voyant « CC » s'allume pendant le réglage. En mode « parallèle », les deux touches doivent être enfoncées simultanément. La sortie correspondante est automatiquement arrêtée, tant que la touche « C-limit » est enfoncée.
Les deux boutons rotatifs « A coarse » et « A fine » permettent de régler l'intensité maximale du courant (limitation du courant). L'indicateur DEL « CC » s'allume dès que la limitation du courant est activée.
« coarse » Régulateur approximatif pour des rapides variations de courant
« fine » Régulateur précis pour sélectionner un courant précis
Une fois le réglage terminé, relâchez la touche « C-limit ». L'écran affiche de nouveau l'intensité de courant réelle (en cas de sortie non chargée 0,00 A). L'indicateur d'état « CV » s'allume.
Si l'intensité de courant préréglée est atteinte en service normal, le bloc d'alimentation passe en mode de limitation du courant et réduit alors la valeur de tension. Ce mode est signalé par l'indicateur d'état rouge « CC » (11).
La sortie C peut être utilisée indépendamment du mode de fonctionnement défini (series-tracking/series/ parallel/individual).
Retirez les consommateurs raccordés de la sortie C.
Mettez en marche le bloc d'alimentation avec l'interrupteur de service (1). L'indicateur de fonctionnement (2) s'allume et l'écran affiche la tension et le courant.
Appuyez sur la touche « show value » (13) et maintenez-la enfoncée durant le réglage de la tension. La tension et le courant de la sortie C sont représentés sur l'écran de la sortie B.
Le bouton rotatif « V-adjust » (12) permet de régler la tension de la sortie C.
Une fois la tension réglée, relâchez la touche (13).
Une limitation de courant d'environ 1,5 A qui ne peut être modifiée est régée pour la sortie C. Lorsque cette limite est atteinte, l'indicateur rouge « overload » (11) s'allume.
Les valeurs de tension et de courant correspondantes peuvent être contrôlées en tout temps en appuyant sur la touche « show value » (13).
Branchement d'un consommateur
Veillez à ce que le consommateur soit mis hors circuit lors du branchement sur le bloc d'alimentation. La consommation maximale de courant du consommateur raccordé ne doit pas dépasser les spécifications indiquées dans les caractéristiques techniques.
Les tensions dangereuses au contact (> 75 VCC) sont produites au niveau du montage en série des sorties A et B ou de plusieurs blocs d'alimentation. À partir de cette tension, vous ne devez utiliser que des accessoires à double isolation (câbles de raccordement, câbles de mesure, etc.).
Évitez d'utiliser des câbles et contacts métalliques dénudés. Couvrez tous ces endroits à l'aide d'isolants appropriés, difficilement inflammables ou d'autres mesures et préservez-les ainsi de tout contact direct.
Veillez à ce que la section du conducteur soit suffisante pour l'intensité de courant prévue.
Mode individuel
En mode individuel, il est possible de brancher et de régler les trois sorties, indépendamment les unes des autres. Cette fonction permet d'utiliser l'appareil avec 2 tensions de sortie différentes.
Retirez les consommateurs raccordés des sorties A et B.
Mettez en marche le bloc d'alimentation avec l'interrupteur de service (1). L'indicateur de fonctionnement (2) s'allume et l'écran affiche la tension et le courant.
Actionnez le sélecteur « individual » (8). L'indicateur rouge au-dessus de l'interrupteur s'allume. Les sorties A et B sont réglables séparément.
Réglez les paramètres selon vos spécifications, comme décrit au chapitre « Mise en service »
Vérifiez à nouveau la tension de sortie correcte régée.
Reliez la borne positive (+) du consommateur à la douille rouge « + » (4) et la borne négative (-) à la douille bleue « - » de la sortie correspondante (A, B ou C).
Le consommateur raccordé peut être mis en marche.
La consommation de courant du consommateur raccordé s'affiche à l'écran en ampères (A).
Mode parallèle
En mode parallèle, les sorties A et B peuvent être utilisées pour doubler le courant. Les sorties A et B sont connectées en parallèle dans ce mode de fonctionnement. Aucun câble supplémentaire externe n'est requis jusqu'à max. 10 A.
Retirez les consommateurs raccordés des sorties A et B.
Mettez en marche le bloc d'alimentation avec l'interrupteur de service (1). L'indicateur de fonctionnement (2) s'allume et l'écran affiche la tension et le courant.
Actionnez le sélecteur « parallel » (7). L'indicateur rouge au-dessus de l'interrupteur s'allume.
Réglez les paramètres selon vos specifications, comme déscrit au chapitre « Mise en service ». Le réglage de la tension a lieu exclusivement via la sortie A (Master). Le régulateur de tension de la sortie B est désactivié
Le réglage du courant a lieu en combinaison avec les sorties A et B. La somme des deux indicateurs de courant correspond au courant de sortie.
Vérifiez à nouveau la tension de sortie correcte régée.

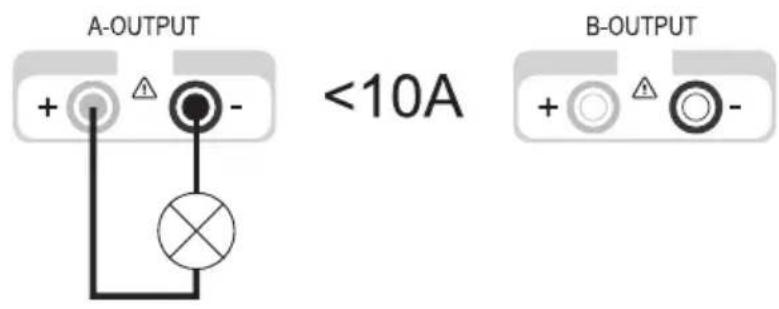

Branchement en cas de courant de sortie total < 10A
Reliez la borne positive (+) du consommateur à la douille rouge « + » (4) et la borne négative (-) à la douille bleue « - » de la sortie A.

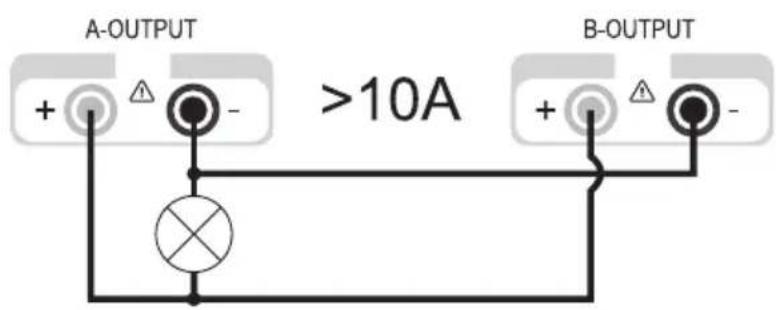

Branchement en cas de courant de sortie total >10A
Reliez la borne positive (+) du consommateur à la douille rouge « + » et la borne négative (-) à la douille bleue « - » des sorties A et B.
Le double raccordement augmente la section de conducteur et réduit la baisse de tension sur les câbles. Utilisez un câble de raccordement de même longueur et de même section de conducteur.
Le consommateur raccordé peut être mis en marche.
La consommation de courant du consommateur raccordé s'affiche à l'écran en ampères (A). La somme des deux indicateurs de courant correspond au courant de sortie.
Mode série
En mode en série, les sorties A et B peuvent être utilisées pour doubler la tension. Dans ce mode, les sorties A et B sont connectées en série au niveau interne. Un câble externe supplémentaire est inutile.
Retirez les consommateurs raccordés aux sorties A et B.
Mettez en marche le bloc d'alimentation avec l'interrupteur de service (1). L'indicateur de fonctionnement (2) s'allume et l'écran affiche la tension et le courant.
Actionnez le sélecteur « series » (6). L'indicateur rouge au-dessus de l'interrupteur s'allume.
Régliez les paramètres selon vos spécifications, comme décrit au chapitre « Mise en service ». Le réglage de la tension a lieu en combinaison avec les sorties A et B. Les deux indicateurs de tension (A et B) doivent être ajoutés ; la somme correspond à la tension de sortie.
Le réglage du courant a lieu au besoin via la sortie A ou B.
Vérifiez à nouveau la tension de sortie correcte réglée.

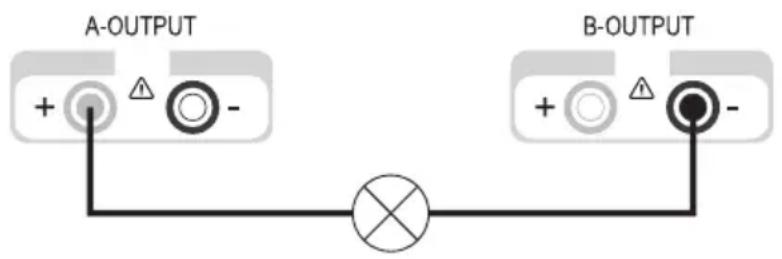

Reliez la borne positive (+) du consommateur à la douille rouge « + » (24) de la sortie A et la borne négative (-) à la douille bleue « - » (16) de la sortie B.
Le consommateur raccordé peut maintenant être mis en marche.
La consommation de courant du consommateur raccordé s'affiche simultanément sur les deux écrans. Le courant d'un indicateur correspond au courant de sortie.
Les boutons de réglage du courant des deux sorties ne doivent pas être en position Minimum (butée gauche), car la plage de réglage complète de la tension ne pourrait pas être utilisée le cas échéant.

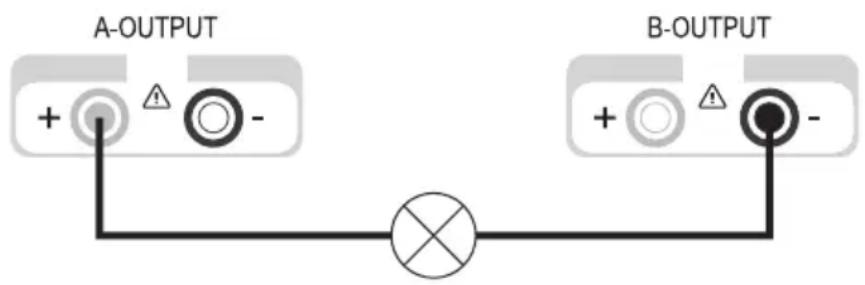

Mode en série avec réglage master
Comme le mode en série normal, ce mode sert à doubler la tension des sorties A et B. La différence par rapport au mode en série normal réside dans le réglage. La tension et le courant se règlent dans ce cas uniquement via les boutons de réglage de la sortie A. Les sorties A et B sont connectées en série de façon interne. Un câble externe supplémentaire est inutile.
Retirez les consommateurs raccordés des sorties A et B.
Mettez en marche le bloc d'alimentation avec l'interrupteur de service (1). L'indicateur de fonctionnement (2) s'allume et l'écran affiche la tension et le courant.
Actionnez le sélecteur « series tracking » (5). L'indicateur rouge au-dessus de l'interrupteur s'allume.
Réglez les paramètres selon vos spécifications, comme décrit au chapitre « Mise en service ». Le réglage de la tension et du courant a lieu uniquement via le bouton de réglage de la sortie A. Les deux indicateurs de tension (A et B) doivent être ajoutés ; la somme correspond à la tension de sortie.
Vérifiez à nouveau la tension de sortie correcte régée.
Reliez la borne positive (+) du consommateur à la douille rouge « + » (24) de la sortie A et la borne négative (-) à la douille bleue « - » (16) de la sortie B.
Le consommateur raccordé peut être mis en marche.
La consommation de courant du consommateur raccordé s'affiche simultanément sur les deux écrans. Le courant d'un indicateur correspond au courant de sortie.
Les boutons de réglage du courant des deux sorties ne doivent pas être en position Minimum (butée gauche), car la plage de réglage complète de la tension ne pourra pas être utilisée le cas échéant.

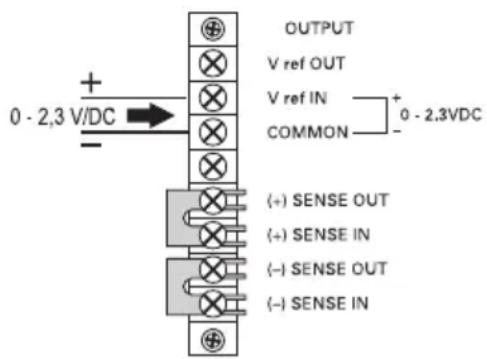

Mode à distance « remote
Le bloc d'alimentation de laboratoire peut être commandé à distance par le biais d'une tension continue externe. La tension de commande est de 0 à 2,3 VCC et règle proportionnellement toute la plage de réglage de la sortie correspondante. Le fonctionnement à distance n'est possible que dans les modes individuel et en série.
Les boutons de réglage du courant des deux sorties ne doivent pas être en position Minimum (butée gauche), car la plage de réglage complète de la tension ne pourrait pas être utilisée le cas échéant. Les boutons de réglage de la tension pour le mode à distance doivent se trouver en position Maximum afin de permettre la plage de réglage complète.
Retirez les consommateurs raccordés des sorties A et B et arrêtez le bloc d'alimentation.
Otez le cache en plastique du bornier correspondant, situé au dos de l'appareil. Bornier (28) pour sortie A, bornier (29) pour sortie B.
Enlevez le shunt entre les bornes « V ref OUT » et « V ref IN »
Raccordez la borne positive de la tension de commande externe à la borne « V ref IN » et la borne négative à la borne « COMMON ».
Remplacez le cache en plastique sur le bornier.
Mettez en marche le bloc d'alimentation avec l'interrupteur de service (1). L'indicateur de fonctionnement (2) s'allume et l'écran affiche la tension et le courant.
Actionnez le sélecteur pour le mode individuel ou en série. L'indicateur rouge au-dessus de l'interrupteur s'allume.
Réglez la limitation du courant selon vos spécifications, comme précisé au chapitre « Mise en service ». Le réglage de la tension ne s'effectue plus que via la tension de commande alimentée par une source externe.
Vérifiez à nouveau la tension de sortie correcte régée.
Reliez la borne positive (+) du consommateur à la douille rouge « + » et la borne négative (-) à la douille bleue « - » de la sortie correspondante.
Le consommateur raccordé peut être mis en marche.
Pour le mode de réglage normal via le bouton de réglage situé sur l'appareil, le shunt arrêté entre les bornes « V ref OUT » et « V ref IN » doit être réutilisé.

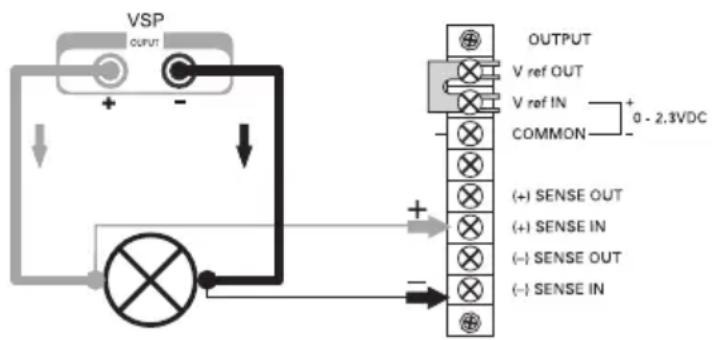

Mode sonde « sense
Le mode « Sense » permet le réglage précis de la tension directement sur le consommateur. Une éventuelle chute de tension par les câbles de raccordement est ainsi compensée de façon fiable. Le mode sonde n'est possible qu'en mode individuel.
Les boutons de réglage du courant des deux sorties ne doivent pas être en position Minimum (butée gauche), car la plage de réglage complète de la tension ne pourrait pas être utilisée le cas échéant.
Retirez les consommateurs raccordés des sorties A et B et arrêtez le bloc d'alimentation.
Otez le cache en plastique du bornier correspondant, situé au dos de l'appareil. Bornier (28) pour sortie A, bornier (29) pour sortie B.
Retirez les deux shunts entre les bornes « (+) SENSE OUT » et « (+) SENSE IN » ainsi que « (-) SENSE OUT » et « (-) SENSE IN »
Reliez le consommateur en respectant la polarité au niveau des douilles de sortie correspondantes sur le bloc d'alimentation.
Raccordez le câble de la sonde des bornes de raccordement du consommateur à l'entrée du bloc d'alimentation, tout en respectant la polarité. Le câble positif doit être branché sur la borne « (+) SENSE IN » et le câble négatif sur la borne « (-) SENSE IN »
Remplacez le cache en plastique sur le bornier.
Mettez en marche le bloc d'alimentation avec l'interrupteur de service (1). L'indicateur de fonctionnement (2) s'allume et l'écran affiche la tension et le courant.
Actionnez le sélecteur du mode de fonctionnement individuel. L'indicateur rouge au-dessus de l'interrupteur s'allume.
Réglez les paramètres selon vos specifications, comme décrit au chapitre « Mise en service »
Vérifiez à nouveau la tension de sortie correcte régée.
Le consommateur raccordé peut être mis en marche.
Pour le mode normal, sans sonde à distance, il faut réutiliser les shunts.
Retirez toujours d'abord les câbles d'alimentation en débranchant le consommateur ou arrêtez le bloc d'alimentation avant de déconnecter les câbles de la sonde. Dans le cas contraire, la tension de sortie peut monter au maximum et endommager votre consommateur.
Élimination
Tous les équipements électriques et électroniques mis sur le marché européen doivent être marqués de ce symbole. Ce symbole indique que cet appareil doit être éliminé séparément des déchets municipaux non triés à la fin de son cycle de vie.
Tout détenteur d'appareils usagés est tenu de les remettre à un service de collecte séparé des déchets municipaux non triés. Les utilisateurs finaux sont tenus de séparer, sans toutefois les détruire, les piles et accumulateurs usagés qui ne sont pas intégrés dans l'appareil usagé, ainsi que les lampes qui peuvent être enlevées de l'appareil usagé sans être détruites, avant de le remettre à un point de collecte.
Les distributeurs d'équipements électriques et électroniques sont légalement tenus de reprendre gratuitement les appareils usagés. Conrad vous offre les possibilités de retour gratuites suivantes (plus d'informations sur notre site Internet) :
- a nos filiales Conrad
-dans les centres de collecte créés par Conrad
- dans les points de collecte des organismes de droit public chargés de l'élimination des déchets ou auprès des systèmes de reprise mis en place par les fabricants et les distributeurs au sens de la loi sur les équipements électriques et électroniques (ElektroG)
L'utilisateur final est responsable de l'effacement des données personnelles sur l'équipement usage à mettre au rebut
Veuillez noter que dans les pays autres que l'Allemagne, d'autres obligations peuvent s'appliquer pour la remise et le recyclage des appareils usagés.
Entretien et nettoyage
Hormis un nettoyage occasionnel ou un remplacement de fusible, le bloc d'alimentation de laboratoire ne nécessite aucun entretien. Pour le nettoyage, utilisez un chiffon propre, sec, antistatique et non pelucheux sans produits corrosifs.
Remplacement du fusible secteur
Si le bloc d'alimentation de laboratoire ne peut plus être mis en circuit, il est probable que le fusible secteur (26) situé sur la face arrière soit défectueux.
Pour remplacer le fusible secteur, procédez comme suit :
Mettez le bloc d'alimentation hors circuit, retirez tous les câbles de raccordement de l'appareil puis retirez la fiche de la prise secteur.
Enlevez maintenant légèrement le porte-fusible situé au dos de l'appareil à l'aide d'un tournevis à bille puis tournez-le d'un quart dans le sens contraire des aiguilles d'une montre (joint à baionnette).
Remplacez le fusible défectueux par un nouveau fusible pour courant faible (5 x 20 mm) du même type et de même intensité de courant nominal. Vous trouvez la valeur de fusible au chapitre « Caractéristiques techniques »
Tournez de nouveau l'objet de remplacement dans le sens inverse en exerçant une légère pression sur le porte-fusible.
Dépannage
Avec ce bloc d'alimentation de laboratoire, vous avez acquis un produit représentant une grande sécurité de fonctionnement.
Il est toutefois possible que des problèmes ou des pannes surviennent.
À ce niveau, nous souhaitons vous décrire comment vous dépanner le cas échéant :
Observe impérativement les consignes de sécurité!
| Problème Cause possible | |
| Le bloc d'alimentation ne peut L'indicateur de fonctionnement (2) est-il allumé ?pas être mis en marche. Contrôlez | la tension secteur (verifiez eventuèlement le fusiblesecteur de l'appareil ou le disjoncteur de protection). |
| Les consommateurs raccordés La ne fonctionnent pas. La polarité est-elle correcte ? | tension est-elle correctement régée ? |
| Vérifiez les caractéristiques techniques des consommateurs. | |
| L'indicateur « OT » s'allume. Le bloc d'alimentation est surcharge et en surchauffe.Laissez l'appareil refroidir à l'état allumé mais sans charge. | |
| L'indicateur « CC » s'allume. Mode | à courant constantL'intensité de courant prérégée a été dépassée. Vérifiez laconsommation de courant de votre appareil raccordé et augmentez si nécessaire la limitation du courant sur le bloc d'alimentation. |
| L'indicateur « CV » s'allume. Mode | tension constanteLe bloc d'alimentation fonctionne normalement. La tensionconstante régée est affichée sur la sortie. |
Contrôlez régulièrement la sécurité technique de l'appareil en vous assurant de l'absence de dommages au niveau du boîtier, etc.
Toute autre réparation doit uniquement être effectuée par un technicien qualifié, familiarisé avec les dangers potentiels encourus et les prescriptions spécifiques en vigueur. La garantie est annulée si vous effectuez vous-même des modifications ou des réparations sur ou dans l'appareil. Les fusibles sont des pièces de rechange et ne sont pas couverts par la garantie.
Caractéristiques techniques
| VSP 2206 | VSP 2403 | VSP 2405 | VSP 2410 | VSP 2653 | |
| Puisance de sortie 249 VA Sortie CC A | 249 VA 409 VA 809 VA 399 VA | ||||
| Tension de sortie 0,1 à 20Sortie CC A | V 0,1 à 40 V 0,1 à 40 V 0,1 à 40 V 0,1 à 65 V | ||||
| Courant de sortieSortie A | 0 à 6 A | 0 à 3 A | 0 à 5 A | 0 à 10 A | 0 à 3 A |
| Tension de sortie 0,1 à 20Sortie CC B | V 0,1 à 40 V 0,1 à 40 V 0,1 à 65 V | ||||
| Courant de sortieSortie B | 0 à 6 A | 0 à 3 A | 0 à 5 A | 0 à 10 A | 0 à 3 A |
| Tension de sortieSortie CC C | 0,1 à 6 V | ||||
| Courant de sortieSortie C | max. 1,5 A | ||||
| Ondulation résiduelle encas de charge nominaleSortie A de VmaxSortie B de VmaxSortie C de Vmax < 0,005 | < 0,025 %< 0,025 %< 0,005 %< 0,005 % | < 0,025 %< 0,025 %< 0,005 %< 0,005 % | < 0,0125 %< 0,0125 %< 0,005 % | < 0,025 %< 0,025 % | < 0,0125 %< 0,0125 % |
| Mode de régulationde tension en cas demodification de chargede 100 % | < 0,04 %(Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) | < 0,04 %(Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) | < 0,03 %< 0,03 %< 0,025 %< 0,025 %< 0,005 %< 0,04 % | < 0,04 % | < 0,03 % |
| Mode de régulationde tension en cas devariation secteur de 20 % | < 0,005 %(Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax | < 0,005 %(Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax | < 0,0025 %(Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (Vmax) (V max) | < 0,0025 %< 5 mA | < 5 mA |
| Mode de régulationde courant en cas demodification de chargede 100 % | < 5 mA | < 6 mA | < 6 mA | < 5 mA | < 5 mA |
| Mode de régulationde courant en cas devariation secteur de 20 % | < 5 mA | < 6 mA | < 6 mA | < 5 mA | < 5 mA |
| Tension de service | 230 VCA (± 20 %) 47 à 53 Hz | ||||
| Puisance absorbée(max.) | 350 VA 350 VA 500 VA 1000 VA 500 VA | ||||
| Fusible secteurInerte (5 x 20 mm) | T 2,5A/250 V | T 2,5A/250 V | T 3,15A/250 V | T 6,3A/250 V | T 3,15A/250 V |
| Température de service | 0 à +40°C | ||||
| VSP2206VSP2403VSP2405VSP2410VSP2653 | |||
| Humidité relative de l'air 80 % maximum, sans condensation | |||
| Classe de protection 1 | |||
| Raccordement secteur Fiche intégrée, IEC 320 C14 | |||
| Poids 7,3 kg 7,5 kg 7,3 kg | |||
| Dimensions 437 x 88 x 340 (L x H x P) mm | |||
Geachte klant,
- Bloc d'alimentation de laboratoire VSP
- Table des matières
- Utilisation conforme
- Voir volet rabattable
- Consignes de sécurité et avertissements
- Description du fonctionnement
- Mise en service
- Raccordement du câble secteur
- Installation de l'ordinateur
- Réglage de la tension des sorties a et b
- Réglage de la limitation de la tension des sorties a et b
- Branchement d'un consommateur
- Mode individuel
- Mode parallèle
- Mode série
- Mode en série avec réglage master
- Mode à distance « remote
- Mode sonde « sense
- Élimination
- Entretien et nettoyage
- Remplacement du fusible secteur
- Dépannage
- Observe impérativement les consignes de sécurité!
Marque : VOLTCRAFT
Modèle : VSP 2410
Catégorie : Alimentation électrique de laboratoire
