BEDIENUNGSANLEITUNG VSP 2410 VOLTCRAFT

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugswise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2022 by Conrad Electronic SE.
This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication represent the technical status at the time of printing. Copyright 2022 by Conrad Electronic SE.
Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Tous droits réservés, y compris de traduction. Toutre reproduction, qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse. Copyright 2022 by Conrad Electronic SE.
NL Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle rechten, vertaling inbegrepen, voorbehonden. Reproductions van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingssapparatuur, vereisen de schriftelijktoestemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen. Copyright 2022 by Conrad Electronic SE.

VOLTCRAFT

Labornetzgerät VSP

BEDIENUNGSANLEITUNG

Seite 4 - 21

Best.-Nr. / Item-No. / N° de commande / Bestnr.:

512773 VSP 2206

512774 VSP 2403

512775 VSP 2405

511919 VSP 2410

512776 VSP 2653

CE

These Bedienungsanleitung gehört zu diesen Produkt. Sie enthalt wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie diesen Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finds in dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 4.

Sehr geehrter Kunde,

mit diesen Voltcraft®-Produkt haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihn denken möchten.

Sie haben ein überdurchschnittliches Qualitätsvorkehr aus einer Marken-Familie erworbEN, die sich auf dem Gebiet der Mess-, Lade- und Netztechnik durch besondere Kompetenz und permanente Innovation auszeichnet.

Mit Voltcraft® werden Sie als anspruchsvoller Bastler ebenso wie als professioneller Anwender auch schwierigen Aufgaben gerecht. Voltcraft® bietet Ohnen zuverlüssige Technologie zu einem außergewählnlich günstigen Preis-/Leistungsverhältnis.

Wir sind uns sicher: Ihr Start mit Voltcraft ist zugleich der Beginn einer langen und gute Zusammenarbeit. Viel Spaß mit ihrem neuen Voltcraft®-Produkt!

Inhaltsverzeichnis

Einführung 4
Bestimmungsgemäß Verwendung 5
Bedienelemente 6
Sicherheits- und Gefahrenhinweise 7
Funktionsbuchung 9
Inbetriebnahme 9

Anschluss des Netzkabels 9
Aufstellen des Gerätes 9
Ausgangsspannung von Ausgang A und B einstellen 10
Ausgangsstrom von Ausgang A und B einstellen 10
Ausgangsspannung von Ausgang C einstellen 11

Anschluss eines Verbrauchers 11

Individualbetrieb 12
Parallelbetrieb 12

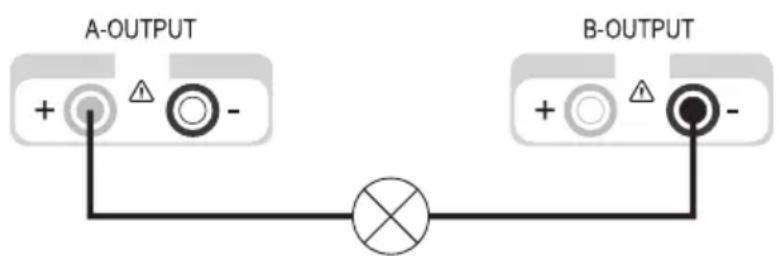

Serienbetrieb 14

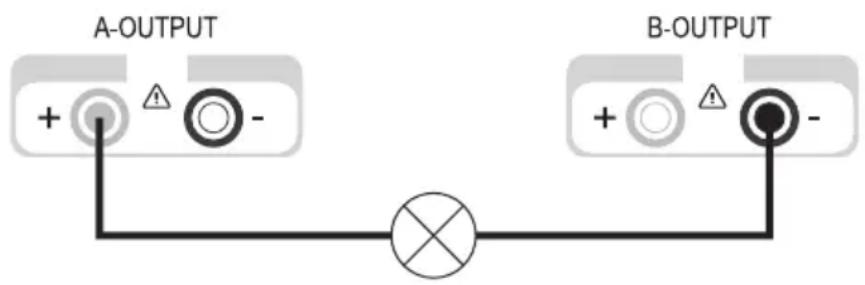

Serienbetrieb mit Master-Regelung 15

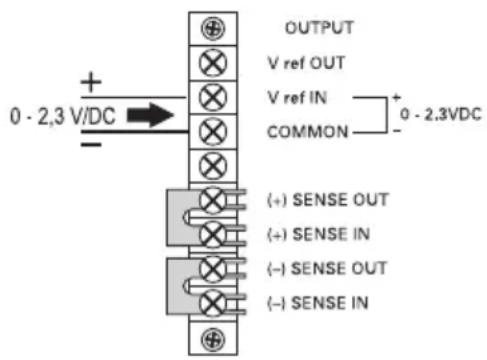

Fernsteuerbetrieb „Remote" 16

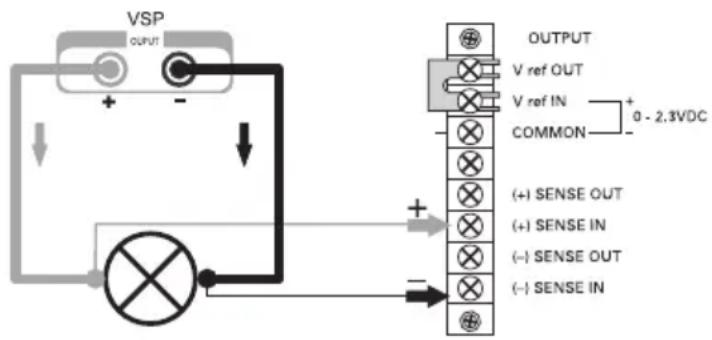

Fuhlerbetrieb „Sense" 17

Entsorgung 18
Wartung und Reinigung 18

Netzschering wechseln 18

Behebung von Störungen 19
Technische Daten 20

Bestimmungsgemäß Verwendung

Das Labornetzgerädient als potentialfreie DC-Spanningsquelle zum Betrieb von Kleinspannungsverbrauchern. Es stehen drei einstellbare und voneinander unabhängige Ausgänge zur Verfügung. Die Ausgänge A und B können über Tasten miteinander verschaltet und geregelt werden. So kann auf einfache Weise eine Spannings- oder Stromverdoppelung erzielt werden. Bei der Reihenschaltung der Ausgänge können berührungsgefährliche Spannungen >75V / DC erzeugt werden. Ab dieser Spannung müssen aus Sicherheitsgründen schutzisolierte Leitungen/Messkabel zum Einsatz kommt. Der Anschluss erfolgt über 4 mm Sicherheits-Buchsen.

Die Ausgangsdaten der Labornetzgeräte sind wie folgt:

Best.-Nr. Article	Bezeichnung Ausgang A	Ausgang B Ausgang C
51 27 73 VSP	2206 0,1 - 20 V/DC 0,1 - 20	V/DC 0,1 - 6 V/DC 0 - 6 A 0,1 - 6 A max.	1,5A
51 27 74 VSP	2403 0,1 - 40 V/DC 0,1 - 40	V/DC 0,1 - 6 V/DC 0 - 3 A 0 - 3 A max.	1,5A
51 27 75 VSP	2405 0,1 - 40 V/DC 0,1 - 40	V/DC 0,1 - 6 V/DC 0 - 5 A 0 - 5 A max.	1,5A
51 19 19 VSP	2410 0,1 - 40 V/DC 0,1 - 40	V/DC 0,1 - 6 V/DC 0 - 10 A	0 - 10 A	max. 1,5A
51 27 76 VSP	2653 0,1 - 65 V/DC 0,1 - 65	V/DC 0,1 - 6 V/DC 0 - 3 A 0 - 3 A max.	1,5A

Spannung und Stromstarke ist bei Ausgang A und B bzw. die Spannung bei Ausgang C stufenlos regelbar. Die Spannungs- und Stromanzeige von Ausgang C erfolgt per Tastendruck über die Anzeige von Ausgang B. Die Einstellung fur Spannung und Strom erfolgt über Grob- und Feinregler um eine schelle und prazise Werteinstellung zu ermöglich. Die Werte werden in zwei getrennten, übersichtlichen LC-Displays angezeigt. Die Ausgangsspannung von Ausgang A und B konnen durch eine externe Spannung eingestellt undlastunabhängig durch die Sense-Funktion absolut stabilit gehalten werden.

Die Strombegrenzung für den Konstantstrombetrieb kann per Tastendruck voreingestellt werden. Eine Kurzschlussbrücke am Ausgang ist während der Einstellung nicht nötig.

Das Gerät ist Überlast- und Kurzschlussfest und beinhaltet eine Sicherheits-Temperaturabschaltung. Das Labornetzgerät ist in Schutzklasse 1 aufgebaut. Es ist nur für den Anschluss an Schutzkontaktsteckdosen mit Schutzerdung und einer haushaltsüblichen Wechselspannung von 230V/AC zugelassen. Die Erdpotential-Buchse ist direkt mit Schutzerdung am Netzstecker verbunden. Ein Betrieb unter widrigen Umgebungsbedingungen ist nicht zulässig. Widrige Umgebungsbedingungen sind:

• Nässe oder zu hohe Luftfeuchtigkeit
• Staub und brennbare Gase, Dämpfe oder Lösungsmittel.
  Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw.

Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung theses Produktes, außerdem ist dies mit Gefahren wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden!

Die Sicherheitschinweise sind unbedingt zu beachten!

Bedienelemente

siehe Ausklappsite

(1) Netzschalter zur Inbetriebnahme (I = Ein / 0 = Aus)
(2) Betriebsanzeige
(3) Flüssigkristall-Anzeige (kurz „Display") für Ausgang A
(4) Statusanzeige Ausgang A (CV = Konstantspannung, OT = Übertemperatur, CC = Strombegrenzung)
(5) Wahlschalter „series tracking" für die Reihenschaltung von Ausgang A & B. Die Regelung beider Ausgänge erfolgt über die „Master"-Regler von Ausgang A
(6) Wahlschalter „series" für die Reihenschaltung von Ausgang A & B (Spannungsverdoppelung). Die Regelung erfolgt getrennt.
(7) Wahlschalter „parallel“ für die Parallelschaltung von Ausgang A & B (Stromverdoppelung). Die Spanningsregelung beider Ausgänge erfolgt über den "Master"-Regler von Ausgang A.
(8) Wahlschalter, individual. Jeder Ausgang ist unabhängig voneinander einstellbar.
(9) Statusanzeige Ausgang B (CV = Konstantspannung, OT = Übertemperatur, CC = Strombegrenzung)
(10) Flüssigkristall-Anzeige (kurz „Display") für Ausgang B
(11) Überlast-Anzeige für Ausgang C (Strombegrenzung ist aktiv)
(12) Einstellregler für die Spannung von Ausgang C
(13) Drucktaste zur Spannungs- und Stromanzeige des Ausgang C im Display von Ausgang B (10)
(14) Anschlussbuchse Minuspol von Ausgang C
(15) Anschlussbuchse Pluspol von Ausgang C
(16) Anschlussbuchse Minuspol von Ausgang B
(17) Anschlussbuchse Pluspol von Ausgang B
(18) Stromeinstellregler für Ausgang B (coarse = Grobregler/fine = Feinregler)
(19) Spannungseinstellregler für Ausgang B (coarse = Grobregler/fine = Feinregler)
(20) Anschlussbuchse „Erdpotentia1
(21) Stromeinstellregler für Ausgang A (coarse = Grobregler/fine = Feinregler)
(22) Spannungseinstellregler für Ausgang A (coarse = Grobregler/fine = Feinregler)
(23) Anschlussbuchse Minuspol von Ausgang A
(24) Anschlussbuchse Pluspol von Ausgang A
(25) Gerätefuße an der Vorderseite Aufklappbar
(26) Sicherungshalter für die Netzsicherung
(27) Schutzkontakt-Kaltgeräteanschluss für Netzkabel
(28) Klemmliste für Fernsteuer- und Sense-Anschluss Ausgang A
(29) Klemmliste für Fernsteuer- und Sense-Anschluss Ausgang B
(30) Taste „C-limit“ zur Anzeige und Einstellung der Strombegrenzung von Ausgang A
(31) Taste „C-limit“ zur Anzeige und Einstellung der Strombegrenzung von Ausgang B

Sicherheits- und Gefahrenhinweise

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden und bei Sach-oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbechten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung!

Dieses Gerät hat das Werk in Sicherheitsstechnisch einwandfrei den Zustand verlassen.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.

Folgende Symbole gilt es zu beachten:

Ein in einem Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Ein Blitzsymbol im Dreieck warnt vor einem elektrischen Schlag oder der Beeinträchtigung der elektrischen Sicherheit des Geräts.

Das „Hand“-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Nur zur Verwendung in trockenen Innenbereichen

Dieses Gerät ist CE-konform und erfüllt die erforderlichen nationalen und europäischen Richtlinien.

Erdpotential

Schutzleiteranschluss; diese Schraubearfichtgelost werden

Der eingebaute Trenntransformer ist nicht kurzschlussfest. Die Schutzeinrichtung ist dem Trafo nachgeschaltet (elektronische Überlast- und Kurzschlusssicherung).

Elektrogeräte und Zubehör sind keine Spielzeuge und gehören nicht in Kinderhände!

In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

In Schulen und Ausbildungseinrichtungen, Hobby- und Selfsthilfewerkstätten ist der Umgang mit Netzgeräten durch geschultes Personal verantwortlich zu überwachen.

Achten Sie darauf, dass ihre Höhe, Schuhe, Kleidung, der Boden und das Netzgerät unbedingt trocken sind.

Beim Öffnen von Abdeckungen oder entfernen von Teilen, außer wenn dies von Hand möglich ist, können spannungsführende Teile freigelegt werden.

Vor einem Offnen, muss das Gerät von allen Spanningsquellen getrennt werden.

Kondensatoren im Gerät können noch geladen sein, selbst wenn das Gerät von allen Spannungsquellen getrennt wurde.

Schalten Sie das Labornetzgerät niemals gleich dann ein, wenn es von einem kalten in einen warmen Raum gebracht wird. Das darauf entstandene Kondenswasser kann unter umgrenstigen Umständen Ihr Gerät zerstären. Lassen Sie das Gerät uneingeschaltet auf Zimmertemperatur kommt.

Das Netzgerät erwärmt sich bei Betrieb; Achten Sie auf eine ausreichende Belüftung. Lüftungsschlitze)dürfen nicht abgedeckt werden!

Netzgeräte und die angeschlossenen Verbraucher dürfen nicht unbeaufsichtigt betrieben werden.

Bei Arbeiten mit Netzgeräten ist das Tragen von metallischem oder leitfähigem Schmuck wie Ketten, Armbändern, Ringen o.ä. verboten.

Das Netzgerät ist nicht für die Anwendung an Menschen und Tieren zugelassen.

Setzen Sie das Gerät keinen mechanischen Beanspruchungen aus. Bereits der Fall aus geringer Höhe kann das Gerät beschädigen. Vibrationen und direktes Sonnenlicht sind zu vermeiden.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

-das Gerat sightbare Beschädigungen aufweist,
- das Gerät nicht mehr arbeitet und
- nach längerer Lagerung unter umgūnstigen Verhältnissen oder
- nach schweren Transportbeanspruchungen.

Beachten Sie auch die Sicherheitshinweise in den einzelnen Kapiteln bzw. in den Bedienungsanleitungen der angeschlossenen Geräte.

Funktionsbeschreibung

Das Labornetzgerät arbeitet mit hochentwickelter Schaltnetzteiltechnologie und aktiver PFC (Leistungsfaktor-Korrektur). Dies erhögt eine stabile Ausgangsspannung sowie einen hohen Wirkungsgrad. Die Gleichspannungsausgänge sind galvanisch getrennt und weisen eine Schutztrennung gegenüber der Netzspannung auf. Sekundärseitig erfolgt der DC-Anschluss jeweils über zwei Farbige Sicherheits-Buchsen.

In übersichtlichen Dual-Displays erfolgt die Spannings- und Stromanzeige für die Ausgänge A und B getrennt (V = Volt = Einheit der elektrischen Spannung, A = Ampere = Einheit der elektrischen Stromstärke). Ausgang C wird über eine Taste in der Anzeige von Ausgang B angezeigt. Über Leuchtanzeigen wird der aktuelle Zustand des Netzgerätes signalisiert. Diverse Schutzmechanismen, z.B. Überlastschaft, Strom-begrenzung, Überhitzungsschutz etc. sind für den sicheren und zuverlässigen Betrieb eingebaut.

Die Kuhlung des Netzgerätes erfolgt über integrierte Ventilatoren. Auf eine ausreichende Luftzirkulation ist deshalb zu achten.

Das Netzgerät kann die Ausgangsspannung und den Ausgangsstrom stufenlos einstellen (Bei Ausgang C nur Spannung).

Inbetriebnahme

Das Labornetzgerät ist kein Ladegerät. Verwenden Sie zum Laden von Akkus geeignete Ladegeräte mit entsprechender Ladeabschaltung.

Bei längerem Betrieb mit Nennlast wird die Gehäuseoberfläche warm. Achtung! Mögliche Verbrennungsgefahr! Achten Sie dazu unbedingt auf eine ausreichende Belüftung des Netzgerätes und betreiben Sie es niemals teilweise oder ganz abgedeckt, um eventuelle Schäden zu vermeiden.

Achten Sie beim Anschluss eines Verbrauchers unbedingt darauf, dass dieser im nicht eingeschalteten Zustand angeschlossen wird. Ein eingeschalteter Verbraucher kann beim Anschluss an die Ausgangsbuchsen des Netzgerätes zu einer Funkenbildung führen, welche wiederum die Buchsen bzw. die angeschlossenen Leitungen und/oder deren Klemmen beschädigten können.

Wenn Sie Ihr Netzgerät nicht benötigen, trennen Sie es vom Netz.

Anschluss des Netzkabels

Verbinden Sie das beiliegende Schutzkontakt-Netzkabel mit dem Kaltgeräte-Einbaustecker (27) am Netzgerät. Achten Sie auf festen Sitz.

Verbinden Sie das Netzkabel mit einer Schutzkontakt-Steckdose mit Schutzerding.

Aufstellen des Gerätes

Stellen Sie das Labornetzgerät auf eine stabile, ebene und unempfindliche Oberfläche ab. Achten Sie daraufuf, dass die Lüftungsschlitze im Gehäuse nicht verdeckt werden.

Die vorderen Gerätefüsse können zur leichteren Ablesung der Anzeigen aufgeklappt werden. Dies ermöglich eine Schraglage des Labornetzgerätes.

Ausgangsspannung von Ausgang A und B einstellen

Entfernen Sie angeschlossene Verbraucher von Ausgang A und B.

Schalten Sie das Netzgerät über den Betriebsschalter (1) ein. Die Betriebsanzeige (2) leuchtet und im Display erscheint die Spannings- und Stromanzeige.

Betätigen Sie den Wahlschalter „individual" (8). Ausgang A und B sind getrennt regelbar.

Stellen Sie die Stromeinstellregler „A“ (21 und 18) in Mittelstellung.

Über die beiden Drehregler „V coarse" und „V fine" kann die Ausgangsspannung für die Ausgänge A und B eingestellt werden.

"coarse" Grobregler für die schnelle Spannungsdifferung

, fine" Feinregler für die prazise Spannungswahl

Im normalen Betrieb arbeitet das Gerät im Konstantspannungsmodus. Das heißt, das Netzgerät gibt eine konstante voreingestelle Ausgangsspannung ab. Diese Betrieb wird mit der grünen Statusanzeige „CV" (4 oder 9) signalisiert.

Strombegrenzung von Ausgang A und B einstellen

Die Begrenzung des Ausgangsstromes ist ein Schutzmechanismus, um den Verbraucher oder die Anschlussleitungen zu schützen. Die Strombegrenzung kann ohne Kurzschluss am Ausgang voreingestellt werden. Das Netzgerät liefert maximal den voreingestillten Strom.

Entfernen Sie angeschlossene Verbraucher von Ausgang A und B.

Schalten Sie das Netzgerät über den Betriebsschalter (1) ein. Die Betriebsanzeige (2) leuchtet und im Display erscheint die Spannings- und Stromanzeige.

Drehen Sie die Stromregler „A coarse" und „A fine" (21 oder 19) ganz nach links.

Drücken Sie für Ausgang A oder B die entsprechende Taste „C-limit" (30 oder 31) und halten Sie diese Taste während des Einstellvorganges gedrückt. Die Anzeige „CC" leuchtet während der Einstellung. Im Modus „parallel" mussen beiden Tasten gleichzeitig gedrückt werden. Der entsprechende Ausgang wird automatisch abgeschaltet, solange die Taste „C-limit" gedrückt wird.

Über die beiden Drehregler „A coarse" und „A fine" kann die max. Stromstarke (Strombegrenzung) eingestellt werden. Die LED-Anzeige „CC" leuchtet, sobald die Strombegrenzung aktiv ist.

"coarse" Grobregler für diechnelle Stromeinstellung

fine" Feinregler für die prazise Stromeinstellung

Lassen Sie nach erfolgter Einstellung die Taste „C-limit“ los. Das Display zeigt wieder die tatsächliche Stromstände (bei unbelasteten Ausgang 0,00 A). Die Statusanzeige „CV“ leuchtet.

Wird die voreingestelle Stromstärke im Normalbetrieb erreicht, schaltet das Netzgerät in den Strombegrenzungsmodus und reduziert damit den Spannungswert. Diese Betrieb wird mit der roten Statusanzeige „CC" (11) signalisiert.

Ausgangsspannung von Ausgang C einstellen

Der Ausgang C ist unabhängig vom jeweils eingestellten Betriebsmodus (series-tracking/series/parallel/ individual) einsetzbar.

Entfernen Sie angeschlossene Verbraucher von Ausgang C.

Schalten Sie das Netzgerät über den Betriebsschalter (1) ein. Die Betriebsanzeige (2) leuchtet und im Display erscheint die Spannungs- und Stromanzeige.

Drücken Sie die Taste „show value" (13) und halten diese für die Dauer der Spannungseinstellung gedrückt. Im Display von Ausgang B wird die Spannung und der Strom von Ausgang C dargestellt.

Über den Drehregler „V-adjust" (12) kann die Ausgangsspannung für Ausgang C eingestellt werden.

Nach erfolgter Spannungseinstellung setzen Sie die Taste (13) wieder los.

Bei Ausgang C ist eine feste Strombegrenzung von ca. 1,5 A eingestellt, die nicht verändert werden kann. Bei erreichen dieser Stromgrenze leuchtet die rote Anzeige „overload" (11).

Die entsprechenden Spannings- und Stromwerte können jederzeit durch Drucken der Taste „show value" (13) kontrolliert werden.

Anschluss eines Verbrauchers

Achten Sie beim Anschluss eines Verbrauchers darauf, dass dieser uneingeschaltet mit dem Netzgerät verbunden wird. Die max. Stromaufnahme des anzuschliebenden Verbrauchers darf die Angaben in den technischen Daten nicht überschreiben.

Bei der Reihenschaltung der Ausgabe A und B oder mehrerer Netzgeräte werden berührungsgefährliche Spannungen (> 75 VDC) erzeugt, welche bei Berührung lebensgefährlich sein konnen. Ab dieser Spannungarf nur schutzisoliertes Zubehor (Anschlussleitungen, Messleitungen etc.) verwendet werden.

Die Verwendung metallisch blanker Leitungen und Kontakte ist zu vermeiden. Alle diese Stellen sind durch geeignete, schwer entflammbare Isolierstoffe oder andere Maßnahmen abzudecken und vor direkter Berührung und Kurzschluss zu schätzen.

Achten Sie auf einen ausreichenden Leiterquerschnitt für die vorgesehene Stromstärke.

Individualbetrieb

Im Individualbetrieb konnen die beiden Ausgänge unabhängig voneinander angeschlossen und eingestellt werden. Diese Funktion ermittelcht den Betrieb mit 2 entsprechenden Ausgangsspannungen.

Entfernen Sie angeschlossene Verbraucher von Ausgang A und B.

Schalten Sie das Netzgerät über den Betriebsschalter (1) ein. Die Betriebsanzeige (2) leuchtet und im Display erscheint die Spannings- und Stromanzeige.

Betätigten Sie den Wahlschalter „individual" (8). Die rote Anzeige über dem Schalter leuchtet. Ausgang A und B sind getrennt regelbar.

Stellen Sie die Parameter nach ihren Vorgaben wie im Kapitel „Inbetriebnahme" beschrieben ein.

Kontrollieren Sie nochmals die korrekt eingestellte Ausgangsspannung.

Verbinden Sie den Pluspol (+) des Verbrauchers mit der roten Buchse n + " und den Minuspol (-) mit der blauen Buchse n - " des entsprechenden Ausgangs (A/B).

Der angeschlossene Verbraucher kann jetzt eingeschaltet werden.

Die Stromaufnahme des angeschlossenen Verbrauchers wird im Display in Ampere (A) angezeigt.

Parallelbetrieb

Im Parallelbetrieb konnen die Ausgänge A und B zur Stromverdoppelung eingesetzt werden. In this Modus sind die Ausgänge A und B intern parallel verschaltet. Bis max. 10 A ist keine externe Zusammenarbeitung erfolderlich.

Entfernen Sie angeschlossene Verbraucher von Ausgang A und B.

Schalten Sie das Netzgerät über den Betriebsschalter (1) ein. Die Betriebsanzeige (2) leuchtet und im Display erscheint die Spannings- und Stromanzeige.

Betätigten Sie den Wahlschalter „parallel“ (7). Die rote Anzeige über dem Schalter leuchtet.

Stellen Sie die Parameter nach ihren Vorgaben wie im Kapitel „Inbetriebnahme" beschreiben ein. Die Spannungseinstellung erfolgt ausschließlich durch Ausgang A (Master). Der Spanningsregler von Ausgang B ist deaktiviert

Die Stromeinstellung erfolgt in Kombination mit Ausgang A und B. Die Summe der beiden Stromanzeigen entspricht dem Ausgangsstrom.

Kontrollieren Sie nochmals die korrekt eingestellte Ausgangsspannung.

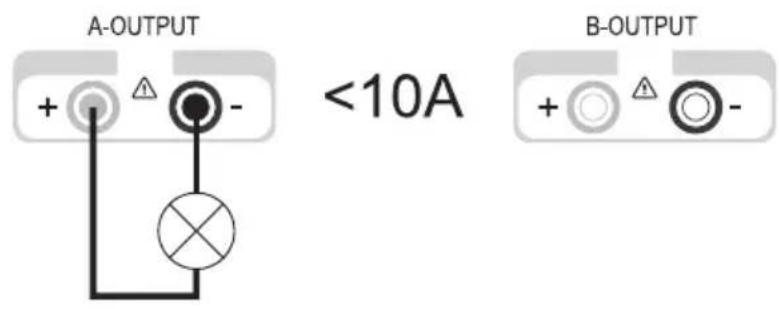

Anschluss bei einem Gesamt-Ausgangsstrom < 10 A:

Verbinden Sie den Pluspol (+) des Verbrauchers mit der roten Buchse n + ^n und den Minuspol (-) mit der blauen Buchse n - ^n von Ausgang A.

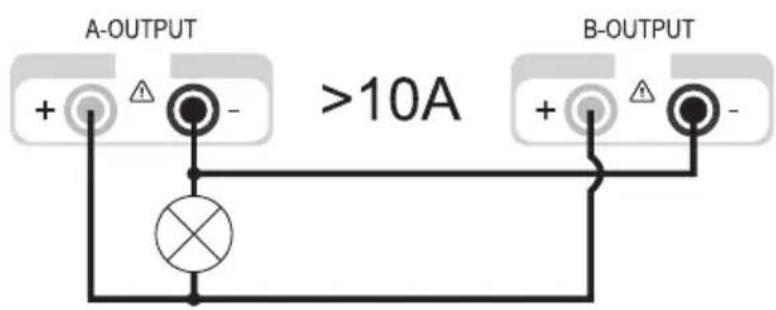

Anschluss bei einem Gesamt-Ausgangsstrom >10A

Verbinden Sie den Pluspol (+) des Verbrauchers mit der roten Buchse n + ^n und den Minuspol (-) mit der blauen Buchse n - ^n von Ausgang A und B.

Der Doppelanschluss erhöht den Leiterquerschnitt und reduziert den Spanningsabfall auf den Leitungen. Verwenden Sie Anschlusskabel mit der selbst)Lange und dem selbst Leiterquerschnitt.

Der angeschlossene Verbraucher kann jetzt eingeschaltet werden.

Die Stromaufnahme des angeschlossenen Verbrauchers wird im Display in Ampere (A) angezeigt. Die Summe der beiden Stromanzeigen entspricht dem Ausgangsstrom.

Serienbetrieb

Im Serienbetrieb konnen die Ausgänge A und B zur Spannungsverdoppelung eingesetzt werden. In this Modus sind die Ausgänge A und B intern in Reihe verschaltet. Eine externe Zusatzbeschäftigung entfällt.

Entfernen Sie angeschlossene Verbraucher von Ausgang A und B.

Schalten Sie das Netzgerät über den Betriebsschalter (1) ein. Die Betriebsanzeige (2) leuchtet und im Display erscheint die Spannings- und Stromanzeige.

Betätigten Sie den Wahlschalter „series" (6). Die rote Anzeige über dem Schalter leuchtet.

Stellen Sie die Parameter nach ihren Vorgaben wie im Kapitel „Inbetriebnahme" beschreiben ein. Die Spannungseinstellung erfolgt in Kombination mit Ausgang A und B. Die beiden Spannungsanzeigen (A und B) müssen addiert werden; die Summe entspricht der Ausgangsspannung.

Die Stromeinstellung erfolgt wahlweise durch Ausgang A oder B.

Kontrollieren Sie nochmals die korrekt eingestellte Ausgangsspannung.

Verbinden Sie den Pluspol (+) des Verbrauchers mit der roten Buchse „+“ (24) von Ausgang A und den Minuspol (-) mit der blauen Buchse „-“ (16) von Ausgang B.

Der angeschlossene Verbraucher kann jetzt eingeschaltet werden.

Die Stromaufnahme des angeschlossenen Verbrauchers wird in beiden Displays gleichzeitig angezeigt. Der Strom einer Anzeige entspricht dem Ausgangsstrom.

Die Stromeinstellregler beider Ausgänge)durfen sich nicht in Position Minimum (Linksanschlag) befinden, da sonst der volle Einstellbereich fur die Spannung nicht genutzt werden kann.

Serienbetrieb mit Master-Regelung

Dieser Modus dient wie der normale Serienbetrieb zur Spannungsverdoppelung von Ausgang A und B. Der Unterschied zum normalen Serienbetrieb liegt in der Regelung. Spannung und Strom werden hier ausschließlich über die Einstellregler von Ausgang A geregelt. Die Ausgänge A und B sind intern in Reihe verschaltet. Eine externe Zusatzbeschäftigung entfällt.

Entfernen Sie angeschlossene Verbraucher von Ausgang A und B.

Schalten Sie das Netzgerät über den Betriebsschalter (1) ein. Die Betriebsanzeige (2) leuchtet und im Display erscheint die Spannings- und Stromanzeige.

Betätigen Sie den Wahlschalter „series tracking" (5). Die rote Anzeige über dem Schalter leuchtet.

Stellen Sie die Parameter nach ihren Vorgaben wie im Kapitel „Inbetriebnahme“ beschreiben ein. Die Spannungs- und Stromeinstellung erfolgt nur über die Einstellregler von Ausgang A. Die beiden Spannungsanzeigen (A und B) müssen addiert werden; die Summe entspricht der Ausgangsspannung.

Kontrollieren Sie nochmals die korrekt eingestellte Ausgangsspannung.

Verbinden Sie den Pluspol (+) des Verbrauchers mit der roten Buchse n + ^n (24) von Ausgang A und den Minuspol (-) mit der blauen Buchse n - ^n (16) von Ausgang B.

Der angeschlossene Verbraucher kann jetzt eingeschaltet werden.

Die Stromaufnahme des angeschlossenen Verbrauchers wird in beiden Displays gleichzeitig angezeigt. Der Strom einer Anzeige entspricht dem Ausgangsstrom.

Die Stromeinstellregler beider Ausgänge)dürfen sich nicht in Position Minimum (Linksanschlag) befinden, da sonst der volle Einstellbereich für die Spannung nicht genutzt werden kann.

Fernsteuerbetrieb „Remote“

Das Labornetzgerät kann über eine externe Gleichspannung ferngesteuert werden. Die Steuerspannung beträgt 0 - 2,3 V/DC und regelt proportional den gesamten Einstellbereich des entsprechenden Ausgangs. Der Fernsteuerbetrieb ist nur im Individual- und Serienbetrieb möglich.

Die Stromeinstellregler beider Ausgabe dürfen sich nicht in Position Minimum (Linksanschlag) befinden, da sonst der volle Einstellbereich für die Spannung nicht genutzt werden kann. Die Spannungsregler mussen für den Fernsteuerbetrieb in Position Maximum stehen um den vollen Einstellbereich zu erfolgenden.

Entferen Sie angeschlossene Verbraucher von Ausgang A und B und schalten das Netzgerät aus.

Entferen Sie an der Geräterückseite die Kunststoffabdeckung der entsprechenden Klemmleiste. Klemmleiste (28) für Ausgang A, Klemmleiste (29) für Ausgang B.

Entfernen Sie die Kurzschlussbrücke zwischen den Klemmen „V ref OUT" und „V ref IN"

Schlieben Sie den Pluspol der externen Steuerspannung an Klemme „V ref IN" und den Minuspol an Klemme „COMMON" an.

Befestigen Sie die Kunststoffabdeckung wieder an der Klemmleiste.

Schalten Sie das Netzgerät über den Betriebsschalter (1) ein. Die Betriebsanzeige (2) leuchtet und im Display erscheint die Spannings- und Stromanzeige.

Betätigten Sie den Wahlschalter für den Individual- oder Serienbetrieb. Die rote Anzeige über dem Schalter leuchtet.

Stellen Sie die Strombegrenzung nach ihren Vorgaben wie im Kapitel „Inbetriebnahme" beschrieben ein. Die Spannungseinstellung erfolgt nur noch über die extern eingespeiste Steuerspannung.

Kontrollieren Sie nochmals die korrekt eingestellte Ausgangsspannung.

Verbinden Sie den Pluspol (+) des Verbrauchers mit der roten Buchse n + "und den Minuspol (-) mit der blauen Buchse n - " des jeweiligen Ausgangs.

Der angeschlossene Verbraucher kann jetzt eingeschaltet werden.

Für den normalen Regelbetrieb über die Einstellregler am Gerät, muss die Rückseiteige Kurzschlussbrücke zwischen den Klemmen „V ref OUT" und „V ref IN" wieder eingesetzt werden.

Fuhlerbetrieb „Sense“

Der Führerbetrieb „Sense" erfolgt die prazise Spannungseinstellung direkt am Verbraucher. Ein möglicher Spannungsbfall über die Anschlussleitungen wird so zuverlässig kompensiert. Der Führerbetrieb ist nur im Individualbetrieb möglich.

Die Stromeinstellregler beider Ausgänge)dürfen sich nicht in Position Minimum (Linksanschlag) befinden, da sonst der volle Einstellbereich für die Spannung nicht genutzt werden kann.

Entferen Sie angeschlossene Verbraucher von Ausgang A und B und schalten das Netzgerät aus.

Entferen Sie an der Geräterückseite die Kunststoffabdeckung der entsprechenden Klemmleiste. Klemmleiste (28) für Ausgang A, Klemmleiste (29) für Ausgang B.

Entferen Sie die beiden Kurzschlussbrücken zwischen den Klemmen ,(+) SENSE OUT" und ,(+) SENSE IN" sowie ,(-) SENSE OUT" und ,(-) SENSE IN".

Verbinden Sie den Verbraucher polungsrichtig mit den entsprechenden Ausgangsbuchsen am Netzgerät.

Verbinden Sie die Führerleitung polungsrichtig von den Anschlussklemmen des Verbrauchers mit dem Fuhlereingang am Netzgerät. Die Plusleitung muss an Klemme (+) SENSE IN" und die Minusleitung an Klemme (-) SENSE IN" angeschlossen werden.

Befestigen Sie die Kunststoffabdeckung wieder an der Klemmleiste.

Schalten Sie das Netzgerät über den Betriebsschalter (1) ein. Die Betriebsanzeige (2) leuchtet und im Display erscheint die Spannings- und Stromanzeige.

Betätigen Sie den Wahlschalter für den Individualbetrieb. Die rote Anzeige über dem Schalter leuchtet.

Stellen Sie die Parameter nach ihren Vorgaben wie im Kapitel „Inbetriebnahme" beschrieben ein.

Kontrollieren Sie nochmals die korrekt eingestellte Ausgangsspannung.

Der angeschlossene Verbraucher kann jetzt eingeschaltet werden.

Fur den normalen Betrieb ohne Fernfuhlung messen die Kurzschlussbrucken wieder eingesetzt werden.

Entfernen Sie beim Abklemmen des Verbrauchers immer erst die Versorgungsleitungen oder schalten das Labornetzgerät aus, bevor Sie die Führerleitungen abklemmen. Erfolgt dies nicht, kann die Ausgangsspannung bis zum Maximum ansteigen und ggf. ihren Verbraucher beschädigen.

Entsorgung

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesen Symbol gekennzeichnet werden. Diese Symbol weist daraufhin, dass diese Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist.

Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortingen Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Conrad stellt Ohnen folgende kostenlose Rückgabemöglichkeiten zur Verfugung (weitere Informationen auf unserer Internet-Section):

• in unseren Conrad-Filialen
• in den von Conrad geschaffenen Sammelstellen
• in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer verantwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe und das Altgeräte-Recycling gelten.

Wartung und Reinigung

Bis auf eine gelegentliche Reinigung oder einen Sicherungswechsel ist das Labornetzgerät wartungsfrei. Zur Reinigung des Gerätes fühmen Sie ein sauberes, fusselfreies, antistatisches und trockenes Reinigungstuch ohne scheuernde, chemische und Lösungsmittelhaltige Reinigungsmittel.

Netzsicherung wechseln

Lässt sich das Labornetzgerät nicht mehr einschalten, so ist vermutlich die rückseite Netzserichtigung (26) defekt.

Zum Ausweischeln der Netzsicherung gehen Sie wie folgt vor:

Schalten Sie das Netzgerät aus und entfernen alle Anschlusskabel vom Gerät und den Netzstecker aus der Netzsteckdose.

Drücken Sie mit einem geeigneten Schlitzschraubendreher den rückseitigen Sicherungshalter (9) etwas hinein und drehen diesen mit einer Vierteldrehung gegen den Uhrzeigersinn hersaus (Bajonettverschluss).

Ersetzen Sie die defekte Sicherung gegen eine neue Feinsicherung (5x20 mm) des selbst Typs und Nennstromstände. Den Sicherungswert finden Sie im Kapitel „Technische Daten“

Drehen Sie den Sicherungseinssatz im Uhrzeigersinn unter Drücken in den Sicherungshalter.

Behebung von Störungen

Mit dem Labornetzgerät haben Sie ein Produkt erworben, welches zuverlüssig und betriebssicher ist. Dennoch kann es zu Problemen oder Störungen kommt. Hier möchten wir Ohnen beschreiben, wie Sie mögliche Störungen keinigt selbst beheben konnen:

Beachten Sie unbedingt die Sicherheitshinweise!

Fehler Mögliche Ursache
Das Netzgerät{lösst sich nicht Leuchtet am Netzgerät die Betriebsanzeige (2) ? einschalten. Kontrollieren Sie die Netzspannung (evtl. Netzsicherung im Gerät bzw. Leitungsschutzschalter überprüfen).
Angeschlossene Verbraucher Ist die korrekte Spannung eingestellt ? Funktionieren nicht. Ist die Polarität korrekt ? Kontrollieren Sie die techn. Daten der Verbraucher.
Die „OT“-Anzeige leuchtet. Das Netzgerät ist überlastet und überhützt. Lassen Sie das Gerät eingeschaltet aber ohne Last abkühlen.
Die „CC“-Anzeige leuchtet. Konstantstrombetrieb Die voreingestellte Stromstände wurde übersritten. Kontrollier den Sie die Stromaufnahme an Ihr Verbraucher und erhöhen Sie ggf. die Strombegrenzung am Netzgerät.
Die „CV“-Anzeige leuchtet Konstantspannungsbetrieb Das Netzgerät arbeitet normal. Am Ausgang wird die eingestellte, konstante Spannung ausgegeben.

Überprüfen Sie regelmäßige technische Sicherheit des Gerätes z.B. auf Beschädigung des Gehäuses usw.

Eine andere Reparaturarfurdurch eine Fachkrafterfolgen,die mit den damit verbundenen Gefahren bzw.einschlagigen Vorschriftenvertrautist.Bei eigenmachtigen Änderungen oder Reparaturen am oder im Gerat,erlischt die Gewährleistung/Garantie.Sicherungen sind Ersatzteile und werden nicht durch die Gewährleistung/Garantie abgedeckt.

Technische Daten

	VSP 2206	VSP 2403	VSP 2405	VSP 2410	VSP 2653
Ausgangsleistung 249 VA	249 VA 409 VA	809 VA 399 VA
Ausgangsspannung 0,1 - DC-Ausgang A	20 V 0,1 - 40 V	0,1 - 40 V 0,1 -	40 V 0,1 - 65 V
Ausgangsstrom 0 - 6 A 0 - Ausgang A	3 A 0 - 5 A	0 - 10 A	0 - 3 A
Ausgangsspannung 0,1 - DC-Ausgang B	20 V 0,1 - 40 V	0,1 - 40 V 0,1 -	40 V 0,1 - 65 V
Ausgangsstrom 0 - 6 A 0 - Ausgang B	3 A 0 - 5 A	0 - 10 A	0 - 3 A
Ausgangsspannung DC-Ausgang C	0,1 - 6 V
Ausgangsstrom Ausgang C	max. 1,5 A
Restwelligkeit bei Nennlast Ausgang A von Vmax	< 0,025%	< 0,025%	< 0,0125%	< 0,025%	< 0,0125%
Ausgang B von Vmax	< 0,025%	< 0,025%	< 0,0125%	< 0,025%	< 0,0125%
Ausgang C von Vmax	< 0,005%	< 0,005%	< 0,005%	< 0,006%	< 0,005%
Spannungs- Regelverhalten bei 100% Laständerung	< 0,04% (Vmax) (Vmax)	< 0,04% (Vmax)	< 0,03% (Vmax) (Vmax)	< 0,04%	< 0,03%
Spannungs- Regelverhalten bei 20% Netzschwankung	< 0,005% (Vmax) (Vmax)	< 0,005% (Vmax)	< 0,0025% (Vmax) (Vmax)	< 0,005%	< 0,0025%
Strom-Regelverhalten < 5 bei 100% Laständerung	mA < 6 mA < 6	mA < 5 mA	< 5 mA
Strom-Regelverhalten < 5 bei 20% Netzschwankung	mA < 6 mA < 6	mA < 5 mA	< 5 mA
Betriebsspannung	230 V/AC (±20%) 47 - 53 Hz
Leistungsaufnahme (max.)	350 VA 350 VA 500 VA 1000	VA 500 VA	VA
Netzisicherung Träge (5 x 20 mm)	T2,5A/250V	T2,5A/250V	T3,15A/250V	T6,3A/250V	T3,15A/250V
Betriebstemperatur	0 bis +40°C

	VSP2206VSP2403VSP2405VSP2410VSP2653
Rel. Luftfeuchtigkeit max.	80%, nicht kondensierend
Schutzklasse 1
Netzanschluss Kaltgeräte-Einbaustecker, IEC 320 C14
Gewicht 7,3 kg 7,5 kg 7,3 kg
Abmessungen 437 x 88 x (B x H x T) mm	340

Introduction

Dear Customer,

Schutzleiteranschluss; diese Schraube damit nicht gelöst werden
