| Type de produit | Outil de decoupage/impact pour connecteurs IDC (pince a sertir) |
| Marque | Milwaukee |
| Modele | 48-22-2165 (48222165) |
| Alimentation | 2 piles AAA (LR03) alcalines, 3 V DC |
| Type de batterie | LR03 (AAA) |
| Tension nominale | 3 V DC |
| Temperature ambiante de fonctionnement | -18°C a 50°C (0°F a 125°F) |
| Fonctions principales | Decoupage et sertissage de fils sur connecteurs IDC (types 110 et 66), lampe LED integree avec reglage HI/LO, arret automatique apres 15 min |
| Types de connecteurs supportes | 110 (blocs de jonction, prises trapezoidales) et 66 (panneaux de brassage) |
| Calibre de fil recommandé (mode LO) | 24 a 26 AWG |
| Calibre de fil recommandé (mode HI) | 23 AWG et plus gros |
| Accessoires inclus | Lame de decoupage type 110 et/ou 66 (verifier l'emballage) |
| Accessoires optionnels | Lame 48-22-2166 (110 a portee etendue), Lame 48-22-2167 (combiné 110/66) |
| Materiau du corps | Plastique renforce |
| Dimensions approximatives | 20 cm x 5 cm x 3 cm |
| Poids approximatif | 200 g (sans piles) |
| Securite | Ne pas utiliser sur circuits sous tension, porter protection oculaire, ne pas regarder directement la LED, ne pas immerger |
| Entretien et nettoyage | Nettoyer avec un savon doux et un linge humide; ne pas utiliser de solvants; retirer les piles avant tout entretien |
| Reparabilite et pieces detachees | Contacter un centre de service Milwaukee pour toute reparation; ne pas demonter soi-meme |
| Garantie | Garantie limitee; voir notice pour details |
| Pictogrammes | Ne pas utiliser sur circuits sous tension, porter une protection oculaire, ne pas jeter avec les ordures menageres |
| Indicateur de batterie faible | La LED clignote 3 fois lors de l'appui sur le bouton d'alimentation |
FOIRE AUX QUESTIONS - 48222165 MILWAUKEE
Questions des utilisateurs sur 48222165 MILWAUKEE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pince au format PDF gratuitement ! Retrouvez votre notice 48222165 - MILWAUKEE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 48222165 de la marque MILWAUKEE.

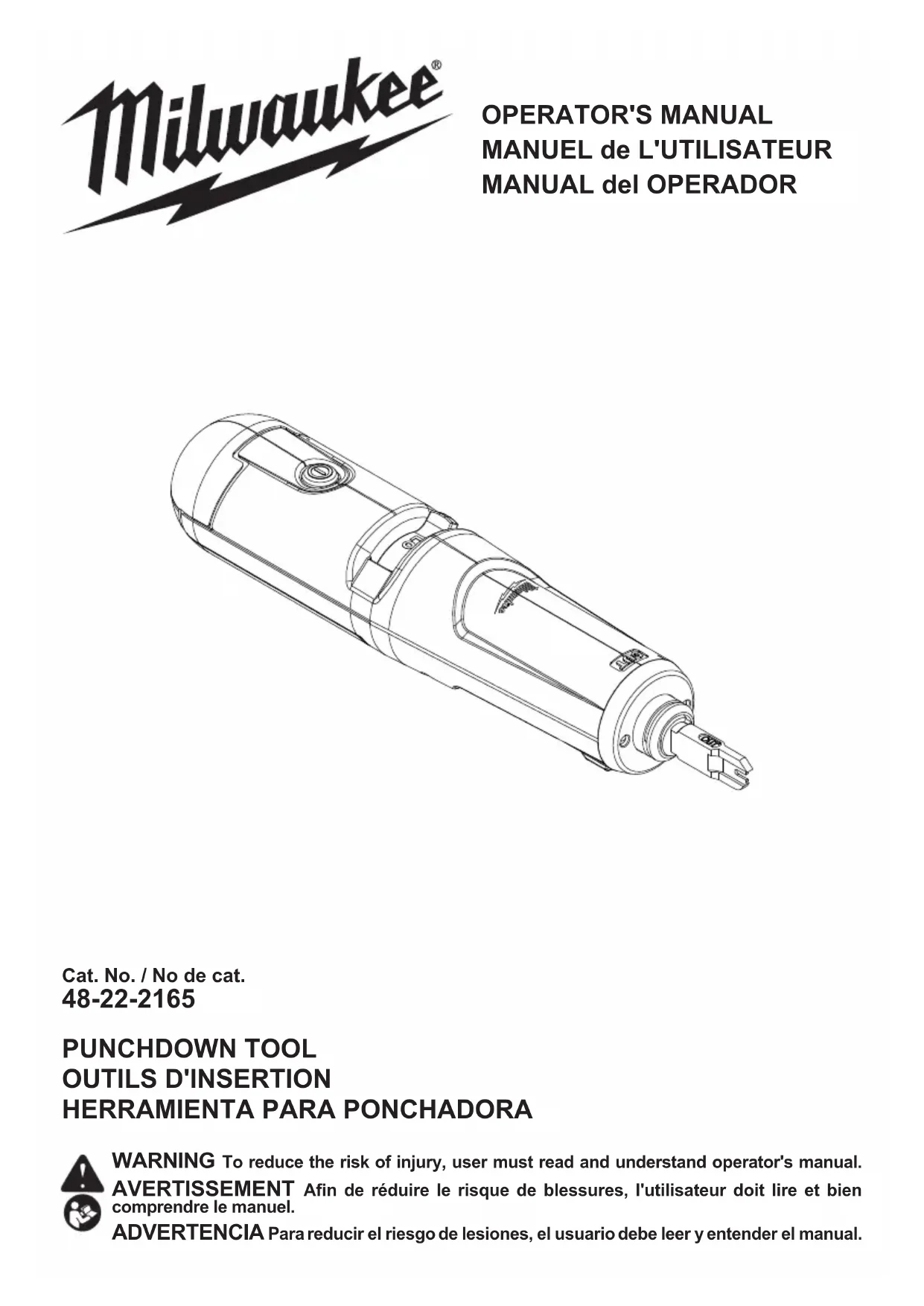

MODE D'EMPLOI 48222165 MILWAUKEE
AVERTISSEMENT Afin de réduire le risque de blessures, l'utilisateur doit lire et bien comprendre le manuel.
CONSIGNATIONS. Lors de l'utilisation outils électriques, toujours suivre les consignes de base, notamment :
Avant de l'utiliser, lire ce manuel d'utilisation et tous les autocollants apposés sur l'outil.
- Lire et comprendre toutes les instructions avant d'utiliser l'outil.
- Pour réduire les risques de blessure, porter une attention particulière lorsque l'outil est utilisé en présence d'enfants.
- Entreposer outil non utilisé hors de la portée des enfants.
- Savoir utiliser votre outil. Lire attentivement ce manuel pour apprendre les applications et les limites de votre outil, ainsi que les risques spécifiques relatifs à son utilisation.
- Cet outil fonctionne avec 2 piles AAA qui doivent être installées correctement dans l'outil. Ne pas tenter de l'utiliser avec une autre tension ou avec un autre type d'alimentation.
- Ne pas laisser les piles à la portée des enfants.
- Ne pas mélanger des piles neuves et usées.
- Ne pas mélanger des piles de marques différentes (ou des piles de même marque mais de types différents).
- Ne pas mélanger des piles rechargeables et non rechargeables.
- Installer les piles en respectant la polarité (+ et -) indiquée.
- Se débarrasser immédiatement des piles usées. - Ne pas brûler ou démonter les piles.
- Éviter tout contact avec le liquide pouvant être éjecté de la pile en cas de manutention abusive. En cas de contact accidentel, rincer immédiatement les parties atteintes avec de l'eau. Si le liquide entre en contact avec les yeux, consulter un médecin. Le liquide éjecté de la pile peut causer des irritations ou des brûlures.
- Ne pas jeter l'outil ou les piles avec les déchets de votre foyer! Outils et piles qui ont atteint la fin de leur durée de vie utile doivent être ramassés séparément et retournés à une installation de recyclage écologique.
- Maintenir en état les étiquettes et les plaques signalétiques. Des informations importantes y figurent. Si elles sont illisibles ou manquantes, contacter un centre de service et d'entretien MILWAUKEE pour un remplacement gratuit.
Pictographie
Ne pas utiliser sur des circuits sous tension.
ne jeter ce produit avec les ordures ménagères.
Spécifications
No de Cat....48-22-2165
Volts....3 CD
Type de batterie.... LR03 Température ambiante de fonctionnement
recommandée.... -18°C à 50°C (0°F à 125°F)

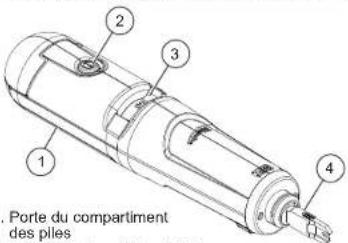

Description fonctionnelle
- Bouton d'alimentation à DEL
- Intérupteur HI/LO (FORT/FAIBLE)
- Lame
Remplacement des piles
Utiliser uniquement des piles alcalines. Ne pas utiliser des piles au zinc-carbone. En cas d'entreposage pour une longue durée, retirer les piles en vue de protéger la lampe contre la corrosion. Pour remplacer les piles : 1. Appuyer sur l'ergot pour ouvrir la porte du compartiment des piles.
- Insérer deux piles AA, en respectant la polarité indiquée sur le compartiment des piles.
- Fermer la porte du compartiment des piles.
AVERTISSEMENT L'utilisation d'autres accessoires que ceux qui sont spécifiquement recommandés pour cet outil peut comporter des risques.
Insertion de la lame
- Aligner la fente centrale de la lame avec le goujon qui se trouve à l'intérieur du baril de l'outil de découpage. Insérer la lame.
REMARQUE : Lorsque la lame soit totalement mise et verrouillée, le couteau de coupure devra s'aligner avec le côté TRANCHANT de l'outil.
MISE EN GARDE Les lames sont tranchantes. Faire preuve de prudence lors du changement des lames.
Retrait de la lame
Faire tourner la lame un quart vers la gauche et sortir la lame pour la retirer.
Emploi de la lampe à DEL
⚠AVERTISSEMENT Pour réduire les risques de blessure, ne pas regarder directement dans la lumière lorsque l'éclairage est allumé.
Appuyer sur le bouton ⚫ alimentation pour allumer ou éteindre la lampe.
REMARQUE : La lampe s'éteindra automatiquement après 15 minutes d'utilisation continue.
REMARQUE : La lumière à DEL clignotera trois (3) fois pour indiquer que les piles sont faibles. Ceci continuera chaque fois que l'on appuie sur le bouton d'alimentation (jusqu'à ce moment où l'on change les piles.)
Réglage de puissance
- Pour régler la puissance en position de LO (Faible), appuyer sur le côté gauche de l'interrupteur HI/LO (FORT/FAIBLE).
- Pour régler la puissance en position de HI (Fort), appuyer sur le côté droit de l'interrupteur HI/LO (FORT/FAIBLE).
| Réglage force d'impact | 66 Panneau/ bloc/borne | 110 Panneaux inerconnectés/blocs d'interconnexion/ prises trapézoidales |
| LO (Faible) | Conducteurs de calibre 24 à 26 | Tous |
| HI (Fort) | Connecteurs de calibre 23 et plus gros | PAS RECOMMANDÉ |

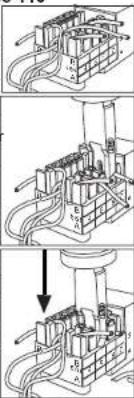

Insertion de type 110
- Insérer la lame type 110 dans l'outil.
- Sélectionner le réglage de puissance approprié en consultant le tableau au-dessus.
- Mettre les fils dans les goujons de filage
- Mettre la lame dans la rainure de filage. Veuillez vous assurer que le côté TRANCHANT de la lame fasse face à l'extrémité du fil à couper.
- Enfoncer l'extrémité postérieure de l'outil avec votre main jusqu'à ce qu'il y ait un impact.
- Retirer la lame du goujon de filage. Veuillez s'assurer que le fil soit bien mis au fond de la rainure de filage entre les lames du connecteur de remplacement d'isolement (IDC).
- Insérer la lame type 66 dans l'outil.
- Sélectionner le réglage de puissance approprié en consultant le tableau au-dessus.
- Mettre les fils dans les ouvertures du goujon.
- Mettre la lame dans le goujon de filage. Veuillez vous assurer que le côté TRANCHANT de la lame fasse face à l'extrémité
du fil à couper. 5. Enfoncer l'extrémité postérieure de l'outil avec votre main jusqu'à ce qu'il y ait un impact.
- Retirer la lame du goujon de filage. Veuillez vous assurer que le fil soit bien mis au fond du goujon entre les lames du connecteur de remplacement d'isolement (IDC).
Entretien
**AVERTISSEMENT** Pour réduire le risque de blessures, toujours retirer les piles avant d'en assurer l'entretien. Ne jamais démonter l'outil. Pour toute réparation, communiquer avec un centre de service MILWAUKEE.
Entretien de la lampe
Garder votre lampe en bon état en la soumettant à un programme d'entretien régulier. Si la lampe ne fonctionne pas correctement, la confier à un centre de service MILWAUKEE afin de la faire réparer.
AVERTISSEMENT Pour minimiser les risques de blessures ou de dommages à l'outil, n'immergez jamais l'outil, la batterie ou le chargeur et ne laissez pas de liquide s'y infiltrer.
Nettoyage
Garder les poignées de l'outil propres, sèches et exemptes d'huile ou de graisse. Utiliser uniquement un savon doux et un linge humide, puisque certains agents de nettoyage et certains solvants peuvent détériorer le plastique et les autres pièces isolées. En voici des exemples : l'essence, la térébenthine, les diluants à laqué ou à peinture, les solvants chlorés, l'ammoniaque et les détergents à usage domestique qui en contiennent. Ne jamais utiliser de solvants inflammables ou combustibles autour des outils.
Accesoires
No de Cat. Description
| 48-22-2166 | Lame de découpage 110 à portée étendue |
| 48-22-2167 | Lame de découpage combiné 110/66 |
AVERTISSEMENT L'utilisation d'autres accessoires que ceux qui sont spécifiquement recommandés pour cet outil peut comporter des risques.
Pour une liste complète des accessoires, visitez le site internet www.milwaukeetool.com ou contactez un distributeur.
Chaque outil à main MILWAUKEE est garanti à l'acheteur d'origine d'être exempt de défauts de matériel et de main d'œuvre. Sous réservé de certaines exceptions, MILWAUKEE réparera ou remplacée un outil à la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de la vente de l'entre sur le cadre d'entre sur le cadre d'entre sur le cadre d'entre sur le cadre d'entre sur le cadre d'entre sur le cadre d'entre sur le cadre d'entre sur le cadre d'entre sur le cadre d'entre sur le cadre d'entre sur le cadre d'entre sur le cadre d'entre sur le cadre d'entre sur le cadre d'entre sur le cadre d'entre sur le cadre d'entre sur le cadre d'entre sur les usages des usages des usages des usages des usages des usages des usages des usages des usages des usages des usages des usages des usages des usages des usages des usages des usages des usages des usages des usages des usages des usages des usages des usages des usages des usages des usages des usages des usages des usages des usages des usages des usages des usages des USME DES USME DES USME DES USME DES USME DES USME DES USME DES USME DES USME DES USME DES USME DES USME DES USME DES USME DES USME DES USME DES USME DES USME DES USME DES USME DES USME DES USME DES USME DES USME DES USME DES USME DES USME DES USME DES USME DES USME DES USME DES USME DES USME DES USME DES
L'ACCEPTATION DES RECURS EXCLUSIFS DE RÉPARATION ET DE REMPLACEMENT DÉCRITS PAR LES PRÉSENTES EST UNE CONDITION DU CONTRAT D'ACHAT DE TOUT PRODUIT MILWAUKEE. SI VOÛN'ANACCEPTÉ PAS CETTE CONDITION, VOÛN'S VEGETEUR TECHNÉTÉ PRODUIT LAUCURE PAR MILWAUKEE DE SAURA ET LE TELLE RESISTÉAIRE DE TOUT DOMMAGE ACCESSOIRE, SPECIAL OU INDIRECT DE DOMMAGES-INTERÉTS PUNITIFS OU DE TOUT DEPENSE, DHONORAIRES D'AVOCATS, DE FRAIS DE PERTE OU DE LAIS ACCESSOIRES À TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT OÙT L'ADJUDIT, Y POTÈRE DES LÉTLES DES L'OUIT, CERTIF ÉRSTATS ET PROVINCE N° 2019 (MÉRME) ET L'EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES RESTRICTIONS CI-DESSOUS PEUVENT NE PAS ÉTRE APPLICABLES. CETTE GARANTIE EST EXCLUSIVE ET REPLACE TOUTLE AUTRE GARANTIE EXPRESSE QU'ELLE ET L'ADJUDIT EN LA UNTÉ PARTEL LE A PARTEL LE LOI MILWAUKEE RÉNONCE À TOUTE GARANTIE IMPlicitE Y COMPRIS. SANS SY LIMITER, TOUTE GARANTIE IMPlicitE DE QUALITÉ MARCHANDE OU D'ADAPTATION À UNE UTILISATION OU À UNE FIN PARTICULIERE, DANS LA MESURE OU UNE TELLE STIPULATION D'EXONÉRATION NEST PAS PERMISE PAR LA UNTÉ PARTEL LE A PARTEL LE A PARTEL LE A LA PERIODE APPLICABLE DE LA GARANTIE EXPRESSE, TEL QUE CEA LETE DÉCRIT PRÉCÉDÉMENT. CERTAINS ÉTATS ET PROVINCES NE PERMETtant PAS DE LIMITATION DE DURÉE DES GARANTIES IMPlicites, LES RESTRICTIONS CI-DESSUS PEUVENT NE PAS ÉTRE APPLICABLES. LA PRESENTE CONTRUIER DES DROITS LÉGAUX PARTICULIERE : IL BENEFICIE ÉGALEMENT D'AUTRES DROITS QUI VARIENT D'UN ÉTAT À L'AUTRE
Cette garantie s'applique aux produits vendus aux États-Unis et au Canada uniquement.
Veuillez consulter l'onglet « Trouver un Centre Service » dans la section « Pièces et service » du site web de MILWAUKEE, à l'adresse www.milwaukeetool.ca/fr ou bien, composer le 1-800-SAWDUST (1-800-729-3878) afin de trouver le centre service en usine MILWAUKEE le plus proche.
TECHTRONIC INDUSTRIES' garantit le produit pendant 5 ans à partir de la date d'achat d'origine.
Le présent bon de garantie couvre tous les vices de matériau et de fabrication que peut afficher ce produit.
Pour assurer la validité de la présente garantie, veuillez présenter ce bon de garantie, estampillé du sceau du distributeur ou du magasin où le produit a été acheté, au centre de réparations agréé. Si le bon de garantie n'a pas été estampillé, veuillez fournir la preuve d'achat d'origine au centre de réparations agréé.
Pour un entretien des pièces, des accessoires ou des composants, composer sans frais le 1-800-030-7777 afin d'obtenir les coordonnées du centre de réparations agréé le plus près.
Procédure pour assurer la validité de la garantie
Présenter le produit au centre de réparations agréé, accompagné du bon de garantie estampillé du sceau du distributeur ou du magasin où le produit a été acheté. Toute pièce défectueuse ou tout composant défectueux sera remplacé(s) sans frais. Milwaukee assume tous les frais de transport liés à ce processus de garantie.
Exceptions
Cette garantie ne s'applique pas dans les situations suivantes :
a) Si le produit a été utilisé pour une fin autre que celle indiquée dans le guide de l'utilisateur final ou le manuel d'instructions.
b) Si les conditions d'utilisation ne sont pas habituelles.
c) Si le produit a été modifié ou réparé par une personne non autorisée par TECHTRONIC INDUSTRIES.
Remarque : Si le cordon électrique est endommagé, il doit être remplacé par un centre de réparations agréé pour éviter les risques d'électrocution.
