Type de produit	Perceuse-visseuse filaire
Marque	Milwaukee
Modèle	5378-20
Alimentation	Électrique filaire, 120 V, 8 A
Vitesse à vide	0-850 tr/min (variable)
Mandrin	1/2 po (13 mm) sans clé
Capacité de perçage (acier)	13 mm (1/2 po)
Capacité de perçage (bois)	38 mm (1-1/2 po)
Inverseur de sens de rotation	Oui
Poignée auxiliaire	Oui, amovible
Poids	2,3 kg (5,1 lb)
Dimensions (L x l x h)	28 x 7,5 x 20 cm
Longueur du câble	2,4 m
Fonctions principales	Perçage, vissage, dévissage
Entretien et nettoyage	Débrancher avant nettoyage. Nettoyer le corps avec un chiffon humide. Ne pas utiliser de solvants.
Sécurité	Porter des lunettes de protection et des gants. Ne pas utiliser en milieu humide.
Pièces détachées et réparabilité	Charbons, mandrin, interrupteur disponibles via service après-vente agréé.
Informations générales	Perceuse professionnelle robuste pour travaux intensifs.

FOIRE AUX QUESTIONS - 5378-20 MILWAUKEE

Comment changer le mandrin de la perceuse Milwaukee 5378-20 ?

Pour changer le mandrin, débranchez d'abord l'outil. Utilisez une clé hexagonale pour dévisser la vis interne (généralement à droite). Ensuite, vous pouvez dévisser le mandrin à la main ou avec un outil adapté. Vissez le nouveau mandrin dans le sens inverse.

La perceuse ne démarre plus, que faire ?

Vérifiez d'abord que l'outil est correctement branché et que la prise fonctionne. Si le problème persiste, il peut s'agir des charbons usés ou d'un interrupteur défectueux. Contactez un service après-vente agréé pour le remplacement.

Quelle est la puissance de la perceuse Milwaukee 5378-20 ?

La perceuse Milwaukee 5378-20 a une puissance de 8 ampères (120 V), ce qui correspond à environ 960 watts. C'est une perceuse robuste adaptée aux travaux intensifs.

Comment régler le couple de serrage ?

La Milwaukee 5378-20 est une perceuse à vitesse variable mais sans réglage de couple. Pour visser, il faut doser manuellement la pression sur la gâchette. Utilisez l'inverseur pour dévisser.

Quel type de forets utiliser avec cette perceuse ?

Utilisez des forets avec queue cylindrique de 1/2 po (13 mm) maximum. Pour l'acier, privilégiez des forets HSS. Pour le bois, des forets à bois classiques conviennent.

Comment entretenir la perceuse ?

Débranchez l'outil avant tout entretien. Nettoyez régulièrement les fentes de ventilation avec de l'air comprimé. Vérifiez l'état des charbons tous les 100 heures d'utilisation et remplacez-les si nécessaire.

La perceuse chauffe normalement ?

Une certaine chaleur est normale lors d'une utilisation prolongée. Si la perceuse devient trop chaude au point de ne plus pouvoir la tenir, arrêtez-la et laissez-la refroidir. Vérifiez que les aérations ne sont pas obstruées.

Peut-on utiliser la perceuse pour visser ?

Oui, grâce à son inverseur et sa vitesse variable, elle peut visser et dévisser. Pour un vissage précis, exercez une pression progressive sur la gâchette.

Où trouver des pièces détachées pour le modèle 5378-20 ?

Les pièces détachées sont disponibles auprès des revendeurs agréés Milwaukee ou sur leur site officiel. Munissez-vous du numéro de série de l'outil pour identifier la pièce exacte.

Comment utiliser la poignée auxiliaire ?

La poignée auxiliaire se visse sur le collier de la perceuse. Serrez-la fermement pour un meilleur contrôle. Elle peut être pivotée à 360 degrés pour s'adapter à votre position de travail.

MODE D'EMPLOI 5378-20 MILWAUKEE

MANUEL de L'UTILISATEUR

MANUAL del OPERADOR

Cat. No.

No de cat.

Cat. No.

5378-20

5378-21

1/2" HAMMER-DRILL

PERCEUSES À PERCUSSION 13 mm (1/2")

13 mm (1/2") TALADRO-MARTILLO

TO REDUCE THE RISK OF INJURY, USER MUST READ OPERATOR'S MANUAL.

AFIN DE RÉDUIRE LE RISQUE DE BLESSURES, L'UTILISATEUR DOIT LIRE LE MANUEL DE L'UTILISATEUR.

Le non respect des instructions ci-après peut entraîner des chocs électriques, des incendies et/ou des blessures graves. Le terme «outil électrique» figurant dans les avertissements ci-dessous renvoie à l'outil électrique à alimentation par le réseau (à cordon) ou par batterie (sans fi I).

CONSERVER CES INSTRUCTIONS

SÉCURITÉ DU LIEU DE TRAVAIL

1. Maintenir la zone de travail propre et bien éclairée. Les zones encombrées ou mal éclairées sont favorables aux accidents.
2. Ne pas utiliser d'outil électrique dans une atmosphère explosive, telle qu'en en présence de liquides, de gaz ou de poussières indammables. Les outils électriques génèrent des étincelles qui peuvent enû ammer les poussières ou les fumées.
3. Tenir les enfants et les personnes non autorisées à l'écart pendant le fonctionnement d'un outil électrique. Un manque d'attention de l'opérateur risque de lui faire perdre le contrôle de l'outil.

SÉCURITÉ ÉLECTRIQUE

1. La fiche de l'outil électrique doit correspondre à la prise d'alimentation. Ne jamais modifier la fiche d'une manière quelconque. Ne pas utiliser d'adaptateur avec les outils électriques mis à la terre (à la masse). Des âches non modifiées et des prises d'alimentation assorties réduisent le risque de choc électrique.
2. Éviter tout contact corporel avec des surfaces rellées à la masse ou à la terre telles que tuyaux, radiateurs, cuisinières et réfrigérateurs. Un risque de choc électrique plus élevé existe si le corps est relié à la masse ou à la terre.

3. Ne pas exposer les outils électriques à la pluie ou à l'humidité. Le risque de choc électrique augmente si de l'eau s'infi ltre dans un outil électrique.

4. Prendre soin du cordon. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher l'outil électrique. Tenir le cordon à l'écart de la chaleur, des huiles, des arêtes coupantes ou des pièces en mouvement. Un cordon endommagé ou emmêlé présente un risque accru de choc électrique.

5. Se procurer un cordon d'alimentation approprié en cas d'utilisation d'un outil électrique à l'extérieur. L'utilisation d'un cordon d'alimentation pour usage extérieur réduit le risque de choc électrique.

SÉCURITÉ INDIVIDUELLE

1. Être sur ses gardes, être attentif et faire preuve de bon sens en utilisant un outil électrique. Ne pas utiliser un outil électrique en cas de fatigue ou sous l'influence de drogues, d'alcool ou de médicaments. Un instant d'inattention lors de l'utilisation d'un outil électrique peut entraîner des blessures graves.
2. Utiliser un équipement de sécurité. Touljours porter des lunettes de protection. Un équipement de sécurité comprenant masque anti-poussière, chaussures de sécurité anti-dérapantes, casque ou dispositif de protection anti-bruit peut, dans les circonstances appropriées, réduire le risque de blessure.

3. Éviter tout démarrage accidentel de l'outil. S'assurer que le commutateur est en position OFF (Arrêt) avant de brancher l'outil. Le port de l'outil avec un doigt sur le commutateur ou son branchement avec le commutateur en position ON (Marche) sont favorables aux accidents.

4. Retirer toute clé de réglage avant de mettre l'outil sous tension. Une clé laissée attachée sur une pièce mobile de l'outil électrique peut entraîner des blessures.

5. Ne pas travailler à bout de bras. Blen garder un bon équilibre à tout Instant. Ceci permet de mieux préserver la maîtrise de l'outil électrique dans des situations imprévues.
6. Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Ne pas approcher les cheveux, vêtements et gants des pièces en mouvement. Les vêtements amples, les bijoux ou les cheveux longs risquent d'être happés par les pièces en mouvement.
7. Si des dispositifs sont prévus pour l'extraction et la récupération des poussières, vérés en qu'ils sont connectés et utilisés correctement. L'utilisation de ces dispositifs peut réduire les risques liés aux poussières.

UTILISATION ET ENTRETIEN DE L'OUTIL ÉLECTRIQUE

1. Ne pas forcer l'outil électrique. Utiliser l'outil électrique approprié à l'application considérée. L'outil électrique adapté au projet considéré produira de meilleurs résultats, dans des conditions de sécurité meilleures, à la vitesse pour laquelle il a été conçu.
2. Ne pas utiliser l'outil électrique si le commutateur ne le met pas sous ou hors tension. Tout outil électrique dont le commutateur de marche-arrêt est inopérant est dangereux et doit être réparé.
3. Débrancher la fiche de la prise d'alimentation et/ou la batterle de l'outil électrique avant d'effectuer des réglages, de changer d'accessoires ou de ranger l'outil. De telles mesures de sécurité préventive réduisent le risque de mettre l'outil en marche accidentellement.

4. Ranger les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes qui connaissent mal les outils électriques ou ces instructions utiliser ces outils. Les outils électriques sont dangereux dans les mains d'utilisateurs non formés à leur usage.

5. Entretlen des outils électriques. S'assurer de l'absence de tout désalignement ou de grippage des pièces mobiles, de toute rupture de pièce ou de toute autre condition qui pourrait affecter le bon fonctionnement de l'outil électrique. En cas de dommages, faire réparer l'outil avant de l'utiliser de nouveau. Les outils électriques mal entretenus sont à la source de nombreux accidents.

6. Garder les outils de coupe affûtés et propres. Les outils de coupe correctement entretenus et bien affûtés risquent moins de se gripper et sont plus faciles à manier.
7. Utiliser cet outil électrique, les accessoires, les mèches, etc. conformément à ces instructions et de la façon prévue pour ce type particulier d'outil électrique, tout en prenant en compte les conditions de travail et le type de projet considérés. L'utilisation de cet outil électrique pour un usage autre que l'usage prévu peut créer des situations dangereuses.

ENTRETIEN

1. Faire effectuer l'entretien de l'outil électrique par un technicien qualifié qui n'utilisera que des pièces de rechange identiques. La sécurité d'utilisation de l'outil en sera préservée.

RÈGLES DE SÉCURITÉ PARTICULIÈRE

1. Tenez l'outil par ses parties Isolées lorsqu'il y a risque de contact de l'outil avec des à ls sous tension ou même, le cordon de l'outil. Le contact d'une partie métallique de l'outil avec un à l sous tension comporte un risque de choc électrique.
2. L'exposition au bruit intense peut occasionner des troubles auditifs. Portez un protecteur anti-bruit lorsque vous utilisez l'outil pour une période prolongée.

3. Tenez les mains à l'écart des arêtes tranchantes et des pièces en mouvement.

4. Entretenez les étiquettes et marques du fabricant. Les indications qu'elles contiennent sont précieuses. Si elles deviennent illisibles ou se détachent, faites-les remplacer gratuitement à un centre de service MILWAUKEE accrédité.

5. AVERTISSEMENT! La poussière degage par perçage, sciage et autres travaux de construction contient des substances chimiques reconnues comme pouvant causer le cancer, des malformations congénitales ou d'autres troubles de reproduction. Voici quelques exemples de telles substances :
6. Le plomb contenu dans la peinture au plomb.
7. Le silice cristallin contenu dans la brique, le béton et divers produits de maçonnerie.
   • L'arsenic et le chrome servant au traitement chimique du bois.
   Les risques associés à l'exposition à ces substances varient, dépendant de la fréquence des travaux. Aïn de minimiser l'exposition à ces substances chimiques, assurez-vous de travailler dans un endroit bien aéré et d'utiliser de l'equipement de sécurité tel un masque antipoussière spéciriquement conçu pour la filtration de particules microscopiques.

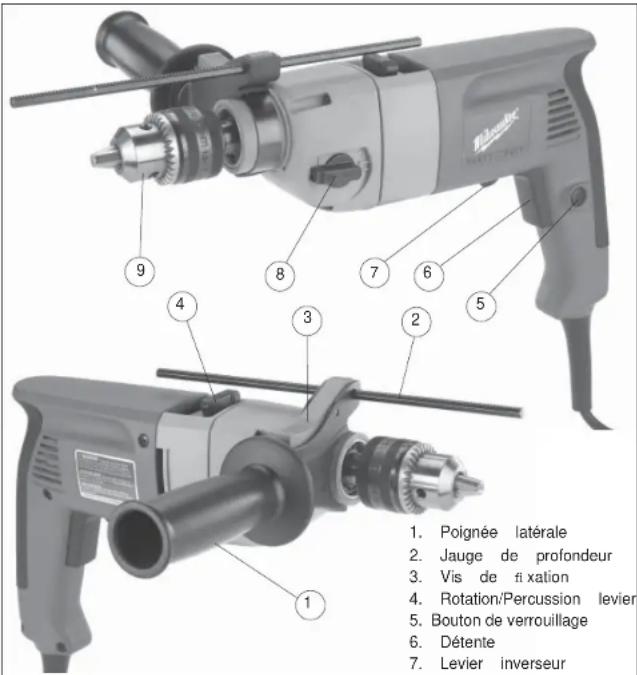

DESCRIPTION FONCTIONNELLE

1. Poignée latérale
2. Jauge de profondeur
3. Vis de fixation
4. Rotation/Percussion levier
5. Bouton de verrouillage
6. Détente
7. Levier inverseur
8. Sélector de vitesse
9. Mandrin

MISE A LA TERRE

AVERTISSEMENT

Si le a l de mise à la terre est incorrectement raccordé, il peut en résulter des risques de choc électrique. Si vous n'êtes pas certain que la prise dont vous vous servez est correctement mise à la terre, faites-la vérin er par un électricien. N'altérez pas la a che du cordon de l'outil. N'enlevez pas de la a che, la dent qui sert à la mise à la terre. N'employez pas l'outil si le cordon ou la a che sont en mauvais état. Si tel est le cas, faites-les réparer dans un centre-service MILWAUKEE accrédite avant de vous en servir. Si la a che du cordon ne s'adapte pas à la prise, faites remplacer la prise par un électricien.

Outils mis à la terre : Outils pourvus d'une é che de cordon à trois dents

Les outils marqués « Mise à la terre requise » sont pourvus d'un cordon à trois !s dont la liche à trois dents. La liche du cordon doit être branchée sur une prise correctement mise à la terre (voir Figure A). De cette façon, si une défectuosité dans le circuit électrique de l'outil survient, le relais à la terre fournira un conducteur à faible résistance pour décharger le courant et protéger l'utilisateur contre les risques de choc électrique.

La dent de mise à la terre de la â che est reliée au système de mise à la terre de l'outil via le ail vert du cordon. Le ail vert du cordon doit être le seul il raccordé à un bout au système de mise à la terre de l'outil et son autre extrémité ne doit jamais être raccordée à une borne sous tension électrique.

Votre outil doit être branché sur une prise appropriée, correctement installée et mise à la terre conformément aux codes et ordonnances en vigueur. La li che du cordon et la prise de courant doivent être semblables à celles de la Figure A.

Outils à double isolation : Outils pourvus d'une 五 che de cordon à deux dents

Les outils marqués « Double Isolation » n'ont pas besoin d'être raccordés à la terre. Ils sont pourvus d'une double isolation conforme eux exigences de l'OSHA et satisfont aux normes de l'Underwriters Laboratories, Inc., de l'Association canadienne de normalisation (ACNOR) et du « National Electrical Code » (code national de l'électricité). Les outils à double isolation peuvent être branchés sur n'importe laquelle des prises à 120 volt illustrées ci-contre Figure B et C.

Fig. B

Fig. C

Spécifications

					Capacité
Outil					Perçage seul.(bois ou acier)	Marteau rotatif(béton)
No de Cat.	Volts CA	A	T/Min.à vîde	Coups/Min.à vîde	Foretshell	Forets à percussion pointe carburée
5378-20 et 5378-21	120	7,5	Basse 0 - 1 350 Haute 0 - 2 500	22 00040 000	13 mm - 38 mm(1/2" - 1-1/2")	16 mm(5/8")

CORDONS DE RALLONGE

Si l'emploi d'un cordon de rallonge est nécessaire, un cordon à trois si ls doit être employé pour les outils mis à la terre. Pour les outils à double isolation, on peut employer indifféremment un cordon de rallonge à deux ou trois si ls. Plus la longueur du cordon entre l'outil et la prise de courant est grande, plus le calibre du cordon doit être élevé. L'utilisation d'un cordon de rallonge incorrectement calibré entraîne une chute de voltage résultant en une perte de puissance qui risque de détériorer l'outil. Reportez-vous au tableau ci-contre pour déterminer le calibre minimum du cordon.

Moins le calibre du si l'est élevé, plus sa conductivité est bonne. Par exemple, un cordon de calibre 14 a une meilleure conductivité qu'un cordon de calibre 16. Lorsque vous utilisez plus d'une rallonge pour couvrir la distance, assurez-vous que chaque cordon possède le calibre minimum requis. Si vous utilisez un seul cordon pour brancher plusieurs outils, additionnez le chiffre d'intensité (ampères) inscrit sur la fi che signalétique de chaque outil pour obtenir le calibre minimal requis pour le cordon.

Directives pour l'emploi des cordons de rallonge

• Si vous utilisez une rallonge à l'extérieur, assurez-vous qu'elle est marquée des sigles « W-A » (« W » au Canada) indiquant qu'elle est adéquate pour usage extérieur.
• Assurez-vous que le cordon de rallonge est correctement câblé et en bonne condition. Remplacez tout cordon derallonge détérioré ou faites-le remettre en état par une personne compétente avant de vous en servir.
• Tenez votre cordon de rallonge à l'écart des objets ranchants, des sources de grande chaleur et des endroits humides ou mouillés.

Calibres minimaux recommandés pour les cordons de rallonge*

Fiche signalétique Ampères	Longueur du cordon de rallonge (m)
	7,6	15,2	22,8	30,4	45,7	60,9
0 - 5,0	16	16	16	14	12	12
5,1 - 8,0	16	16	14	12	10	--
8,1 - 12,0	14	14	12	10	--	--
12,1 - 15,0	12	12	10	10	--	--
15,1 - 20,0	10	10	10	--	--	--

* Basé sur sur une chute de voltage limite de 5 volts à 150% de l'intensité moyenne de courant.

Pictographie

	Double Isolation
	Courant alternatif
	Ampères
n0xxxxmin.	Tours-minute à vide (RPM)
BPM	T-min. Charge/vide
	Underwriters Laboratories, Inc.
	l'Association canadienne de normalisation (ACNOR)
NOM-ANCE	Inscription mexicaine d'approbation

LISEZ ATTENTIVEMENT CES INSTRUCTIONS ET CONSERVEZ-LES POUR LES CONSULTER AU BESOIN.

MONTAGE DE L'OUTIL

AVERTISSEMENT

Pour minimiser les risques de blessures, débranchez toujours l'outil avant d'y faire des réglages, d'y attacher ou d'en enlever les accessoires. L'usage d'accessoires autres que ceux qui sont spécia quement recommandés pour cet outil peut comporter des risques.

Retrait du mandrin (Fig. 1)

1. Ouvrez complètement les mâchoires du mandrin.
2. Enlevez la vis située à l'intérieur de la tête du mandrin. C'est une vis à pas de gauche, tournez dans le sens horaire pour l'enlever.
3. Maintenez la broche avec une clé (Fig. 1).
4. Insérez la clé du mandrin de la perceuse à l'intérieur du mandrin et desserrez dans le sens horaire en tapotant légèrement avec un marteau en caoutchouc.

N.B.: Pour monter le mandrin, suivez les instructions ci-dessus, mais à l'inverse.

AVERTISSEMENT

Pour prévenir les blessures corporales, retirez toujours la clé du mandrin après chaque usage.

Pose des mèches dans le mandrin à clé (Fig. 2)

Assurez-vous que la tige du foret et les mâchoires du mandrin sont propres pour éviter que des saletés ne nuisent au parfait alignement du foret. Pour éviter d'endommager les engrenages et de pro-

voquer la surchauffe du moteur, n'employez pas de forets d'un calibre supérieur aux dimensions maximales recommandées pour cet outil. Pour un meilleur rendement, assurez-vous que les forets utilisés sont adéquatement affûtés.

1. Débranchez l'outil.
2. Écartez les mâchoires du mandrin assez pour y insérer le foret. Poussez le foret jusqu'au fond du mandrin et centrez-le entre les mâchoires. Serrez le mandrin à la main.
3. Prenez la clé de mandrin dans le porte-clé et serrez le mandrin en plaçant la clé dans chacun des trois trous de serrage du mandrin et en la faisant tourner en sens horaire pour le serrer à fond.

N.B. : N'employez jamais d'autre outil que la clé de mandrin pour serrer ou desserrer le mandrin.

1. Pour retire le foret, insérez la clé de mandrin dans l'un des trous du mandrin et faites-la tourner en sens inverse-horaire.

AVERTISSEMENT

Pour minimiser les risques de blessures corporelles, utilisez toujours la polgnée laterérale lorsque vous maniez l'outil. Étayez-la ou maintenez-la solidement.

Attache de poignée latérale

1. Desserrez la poignée latérale en dévissant son attache jusqu'à ce que la poignée pivote librement.
2. Faites tourner la poignée latérale à la position désirée.
3. Serrez fermement l'attache de la poignée latérale.

Réglage de la jauge de profondeur (Fig. 4)

1. Appuyez sur le levier de serrage.
2. Faites glisser vers l'arrière ou vers l'avant la tige de la jauge de profondeur jusqu'à ce qu'elle soit réglée à la profondeur désirée.

N.B.: La profondeur de perçage correspond à la distance entre l'extrémité du foret et l'extrémité de la tige de la jauge de profondeur.

1. Dégagez le levier de serrage.

MANIEMENT

AVERTISSEMENT

Pour minimiser les risques de blessures, portez des lunettes à coques latérales. Débranchez l'outil avant de changer les accessoires ou d'effectuer des réglages.

Choix du mode d'action (Fig. 5)

Les perceuses à percussion MILWAUKEE sont pourvues de deux réglages: rotation seulement et rotation avec percussion.

Fig. 5
Levier de rotation/percussion

1. Pour driller en rotation, tournez le levier de rotation/percussion vers le symbole « foret »
2. Pour rotation avec percussion, tournez le levier de rotation/percussion vers le symbole « marteau »

N.B. Pour engager le mécanisme de percussion, exercez une pression sur le foret. Lorsque la pression sera relâchée, la percussion va cesser.

Utilisation du levier inverseur (Fig. 6)

Le levier inverseur ne peut pas être actionné en même temps que la détente. Il faut toujours laisser le moteur s'arrêter complètement avant d'actionner le levier inverseur.

Fig. 6

1. Pour la rotation avant, (sens horaire) poussez le levier inverseur vers la gauche (lorsqu'on regarde l'arrière, mettre de l'outil), tel qu'indiqué.
2. Pour Inverser la rotation (sens inverse-horaire), poussez le levier inverseur vers la droit (lorsqu'on regarde l'arrière, mettre de l'outil), tel qu'indiqué. Laissez quand même l'outil s'arrêter complètement de tourner avant d'actionner le levier inverseur.

N.B. Pour percer avec percussion, l'outil doit être en mode de rotation avant (sens horaire).

Sélection de la vitesse de rotation

La vitesse de rotation peut être modifiée lorsque l'outil est complètement arrêté ou s'il tourne à vide.

1. Pour la basse vitesse (1 350 t/min.), glissez le sélecteur vers la position 1.
2. Pour la haute vitesse (2 500 t/min.), glissez le sélecteur vers la position 2.

Démarrage, arrêt et contrôle de la vitesse

1. Pour mettre l'outil en marche, appuyez sur la détente.
2. Pour arrêter l'outil, relâchez la détente.
3. Pour varier la vitesse, il suffi t d'augmenter ou de diminuer la pression sur la détente. Plus la détente est enfoncée, plus la vitesse est grande.

Maniement

Placez l'outil et empoignez-le solidement puis appuyez sur la détente. Cet outil a été conçu pour fournir le meilleur rendement à pression modérée, laissez-le faire le travail.

Si, au cours du perçage d'un trou profond, la vitesse de rotation commence à diminuer, retirez partiellement le foret pendant qu'il tourne pour que les débris de forage soient éjectés. N'utilisez pas d'eau pour abattre la poussière pour éviter de bloquer les cannelures du foret et d'en occasionner le grippage.

APPLICATIONS

AVERTISSEMENT

Pour minimiser les risques de choc électrique, inspectez l'aire de travail pour en déceler les tuyaux et les câbles électriques avant perçage.

Perçage dans le bois, les agglomérés et le plastique

Lorsque vous percez dans le bois, les agglomérés et le plastique, sélectionnez le modede perçage. Commencez à driller lentement pour augmenter graduellement la vitesse. Drillez à basse vitesse dans les plastiques dont le point de fusion est peu élevé.

Perçage dans le métal

Pour percer le métal, sélectionnez le mode de perçage. Employez des forets d'acier-rapide de forme hélicoïdale ou des lames-scies du même métal. Lubriez le foret avec de l'huile de coupe lorsque vous drillez dans l'acier ou le fer. Pour les métaux non ferreux comme

le cuivre, l'étain et l'aluminium, employez un liquide refroidisseur. Appuyez la pièce à travailler sur une pièce rigide pour éviter le grippage ou le gauchissement du foret à la phase si nale du perçage.

Forage dans la maçonnerie

Pour driller dans la maçonnerie, placez le collet sélecteur à la position de rotation avec percussion marquée « Hammer-Drill ». Utilisez un foret de haute vitesse à pointe carburée. Pour driller dans la maçonnerie molle comme les blocs de cendre, par exemple, n'appliquez qu'une légère pression sur l'outil. Pour les matériaux plus durs comme le béton, appliquez plus de pression sur l'outil. Le perçage s'effectue correctement lorsqu'une à ne poussière s'échappe du trou. Ne laissez pas le foret tourner librement dans le trou. N'essayez pas de percer à travers l'acier à béton armé. N'employez pas d'eau pour abattre la poussière ou refroidir le foret, car l'eau peut endommager la pointe carburée du foret.

MAINTENANCE

AVERTISSEMENT

Pour minimiser les risques de blessures, débranchez toujours l'outil avant d'y effectuer des travaux de maintenance. Ne faites pas vous-même le démontage de l'outil ni le rebobinage du système électrique. Consultez un centre de service MILWAUKEE accrédité pour toutes les réparations.

Entretien de l'outil

Gardez l'outil en bon état en adoptant un programme d'entretien ponctuel. Avant de vous en servir, examinez son état en général. Inspectez-en la garde, interrupteur, cordon et cordon de rallonge pour en déceler les défauts. Véril ez le serrage des vis, l'alignement et le jeu des pièces mobiles, les vices de montage, bris de pièces et toute autre condition pouvant en rendre le fonctionnement dangereux. Si un bruit ou une vibration insolite survient, arrêtez immédiatement l'outil et faites-le véril er avant de vous en servir de nouveau. N'utilisez pas un outil défectueux. Fixez-y une étiquette marquée « HORS D'USAGE » jusqu'à ce qu'il soit réparé (voir « Réparations »).

Normalement, il ne sera pas nécessaire de lubrifi er l'outil avant que le temps ne soit venu de remplacer les balais. Après une période pouvant aller de 6 mois à un an, selon l'usage, retournez votre outil à un centre de service MILWAUKEE accrédité pour obtenir les services suivants:

• Lubrification
  • Inspection et remplacement des balais
• Inspection et nettoyage de la mécanique (engrenages, pivots, coussinets, boîtier etc.)
• Inspection électrique (interrupteur, cordon, induit etc.)
  • Vérification du fonctionnement électromécanique

AVERTISSEMENT

Pour minimiser les risques de blessures, choc électrique et dommage à l'outll, n'Immergez jamais l'outll et ne laissez pas de liquide s'y inf. Itrer.

Nettoyage

Débarrassez les évents des débris et de la poussière. Gardez les poignées de l'outil propres, à sec et exemptes d'huile ou de graisse. Le nettoyage de l'outil doit se faire avec un linge humide et un savon doux. Certains nettoyants tels l'essence, la térébenthine, les diluants à laque ou à peinture, les solvants chlorés, l'ammoniaque et les détergents d'usage domestique qui en contionnent pourraient détériorer le plastique et l'isolation des pièces. Ne laissez jamais de solvants in immables ou combustibles auprès des outils.

Réparations

Si votre outil est endommagé, retourne l'outil entier au centre de maintenance le plus proche.

ACCESSOIRES

AVERTISSEMENT

Pour minimiser les risques de blessures, débranchez toujours l'outil avant d'y Installer ou d'en enlever les accessoires. L'emploi d'accessoires autres que ceux qui sont expressément recommandés pour cet outil peut présenter des risques.

Pour une liste complète des accessoires, prière de se reporter au catalogue MILWAUKEE Electric Tool ou visiter le site internet www.milwaukeetool.com. Pour obtenir un catalogue, il suffit de contacter votre distributeur local ou l'un des centresservice.

Poignée latérale

No de cat. 49-15-5300

GARANTIE LIMITÉE DE L'OUTIL DE CINQ ANS

Tous les outils MILWAUKEE sont testés avant de quitter l'usine et sont garantis exempts de vice de matériau ou de fabrication. MILWAUKEE réparera ou remplacera (à la discrétion de MILWAUKEE), sans frais, tout outil (y compris les chargeurs de batterie) dont l'examen démontre le caractère défectueux du matériau ou de la fabrication dans les cinq (5) ans suivant la date d'achat. Retourner l'outil et une copie de la facture ou de toute autre preuve d'achat à une branche Entretien usine/Assistance des ventes de l'établissement MILWAUKEE ou à un centre d'entretion agréé par MILWAUKEE, en port payé et assuré. Cette garantie ne couvre pas les dommages causés par les réparations ou les tentatives de réparation par quiconque autre que le personnel agréé par MILWAUKEE, les utilisations abusives, l'usure normale, les carences d'entretien ou les accidents.

Le période de garantie pour les batteries V28 est de deux (2) ans à compter de la date d'achat. Le période de garantie pour les batteries Ni-Cd, les lampes de poche, les radios et palans est de un (1) an à partir de la date d'achat.

LES SOLUTIONS DE RÉPARATION ET DE REMPLACEMENT DÉCRITES PAR LES PRÉSENTES SONT EXCLUSIVES. MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE, EN AUCUNE CIRCONSTANCE, DES DOMMAGES ACCESSOIRES, SPÉCIAUX OU INDIRECTS, Y COMPRIS LES MANQUES À GAGNER.

CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTES LES AUTRES GARANTIES OU CONDITIONS, ÉCRITES OU ORALES, EXPRESSES OU TACITES DE QUALITÉ MARCHANDE OU D'ADAPTATION À UNE UTILISATION OU UNE FIN PARTICULIÈRE.

Cette garantie vous donne des droits particuliers. Vous pouvez aussi bénés cier d'autres droits variant d'un état à un autre et d'une province à une autre. Dans les états qui n'autorisent pas les exclusions de garantie tacite ou la limitation des dommages accessoires ou indirects, les limitations ou exclusions ci-dessus peuvent ne pas s'appliquer. Cette garantie s'applique aux Etats-Unis, au Canada et au Mexique uniquement.

Amperios(En la placa)	Largo de cable de Extensionen (m)
	7,6	15,2	22,8	30,4	45,7	60,9
0 - 5,0	16	16	16	14	12	12
5,1 - 8,0	16	16	14	12	10	--
8,1 - 12,0	14	14	12	10	--	--
12,1 - 15,0	12	12	10	10	--	--
15,1 - 20,0	10	10	10	--	--	--

MILWAUKEE est fi er de proposer un produit de première qualité NOTHING BUT HEAVY DUTY®. Votre satisfaction est ce qui compte le plus!

En cas de problèmes d'utilisation de l'outil ou pour localiser le centre de service/ventes ou le centre d'entretien le plus proche, appelez le...

416.439.4181

Notre réseau national de distributeurs agréés se tient à votre disposition pour fournir l'aide technique, l'outillage et les accessoires nécessaires. Composez le 416.439.4181 pour obtenir les noms et adresses des revendeurs les plus proches ou bien consultez la section «Où acheter» sur notre site web à l'adresse

www.milwaukeetool.com
