Type de produit	Perceuse électrique filaire
Marque	Milwaukee
Modèle	6580-20
Mandrin	Mandrin auto-serrant 1/2 po (13 mm)
Vitesse à vide	0-600 tr/min (première vitesse) / 0-1200 tr/min (deuxième vitesse)
Alimentation	120 V, 60 Hz, 7 A (câble d’alimentation de 2,5 m)
Puissance	840 W
Dimensions (L x l x h)	33 x 8 x 20 cm
Poids	2,7 kg
Fonctions principales	Perçage, vissage, variateur de vitesse, marche avant/arrière, blocage de gâchette
Entretien et nettoyage	Nettoyer avec un chiffon sec, vérifier les balais de charbon tous les 6 mois, lubrifier le mandrin
Sécurité	Utiliser des lunettes de protection, ne pas porter de vêtements amples, débrancher avant entretien
Pièces détachées et réparabilité	Balais de charbon, mandrin, interrupteur, jeux de roulements disponibles en service agréé
Informations générales	Garantie 5 ans Milwaukee, fabrication USA, usage professionnel

FOIRE AUX QUESTIONS - 6580-20 MILWAUKEE

Comment changer le mandrin de la perceuse Milwaukee 6580-20 ?

Débranchez l’outil, insérez une clé Allen dans la vis intérieure du mandrin, tournez dans le sens inverse des aiguilles d’une montre pour dévisser, puis retirez le mandrin. Montez le nouveau mandrin en suivant le processus inverse.

Quelle est la puissance de la perceuse Milwaukee 6580-20 ?

La perceuse Milwaukee 6580-20 a une puissance de 840 watts, avec une tension de 120 V et une intensité de 7 A.

Comment inverser le sens de rotation ?

Utilisez le sélecteur de marche avant/arrière situé au-dessus de la gâchette. Poussez-le vers la gauche pour la marche arrière, vers la droite pour la marche avant.

Quel type d’huile utiliser pour lubrifier le mandrin ?

Utilisez une huile légère ou un spray lubrifiant adapté aux outils électriques. Appliquez une goutte à l’intérieur du mandrin et tournez-le pour répartir.

Comment régler la vitesse de la perceuse ?

La vitesse est variable en fonction de la pression sur la gâchette. Pour une vitesse plus basse, appuyez légèrement ; pour une vitesse plus élevée, appuyez à fond.

Puis-je utiliser cette perceuse pour visser ?

Oui, la perceuse Milwaukee 6580-20 est adaptée au vissage. Utilisez un embout de vissage adapté et réglez le couple si disponible (modèle avec réglage de couple).

Comment nettoyer la perceuse après utilisation ?

Débranchez l’outil, essuyez l’extérieur avec un chiffon sec ou légèrement humide. Ne plongez jamais dans l’eau. Nettoyez les fentes de ventilation avec une brosse douce.

Que faire si la perceuse ne démarre plus ?

Vérifiez d’abord l’alimentation électrique et le câble. Si le problème persiste, les balais de charbon peuvent être usés. Remplacez-les par un jeu de balais neufs (réf. Milwaukee adaptée).

Quelle est la garantie de la perceuse Milwaukee 6580-20 ?

Milwaukee offre une garantie de 5 ans sur ce modèle. Conservez la facture d’achat pour faire valoir la garantie en centre agréé.

Où trouver des pièces détachées pour la Milwaukee 6580-20 ?

Les pièces détachées sont disponibles auprès des revendeurs agréés Milwaukee et en ligne. Recherchez par numéro de modèle 6580-20 pour trouver balais, mandrin, interrupteur, etc.

MODE D'EMPLOI 6580-20 MILWAUKEE

⚠ AVERTISSEMENT Lire toutes les consignes de sécurité consignes

Illustrations et spéciés cations fournies avec cet outil électrique. Ne pas suivre l'ensemble des règles et Instructions peut entraîner une électrocution, un incendie ou des blessures graves. Conserver les règles et les instructions à des 31 ns de référence ultérieure. Le terme «outil électrique» rigurant dans les avertissements ci-dessous renvoie à l'outil électrique à alimentation par le réseau (à cordon) ou par batterie (sans 31).

SÉCURITÉ DU LIEU DE TRAVAIL

- Vellez à ce que l'aire de travail soit propre et bien éclairée. Le désordre et le manque de lumière favorisent les accidents.

- Ne pas utiliser d'outils électriques dans des atmosphères explosives, par exemple en présence de liquides, gaz ou poussières inflammables. Les outils électriques produisent des étincelles risquant d'enl ammer les poussières ou vapeurs.

- S'assurer que les enfants et les curieux se trouvent à une bonne distance au moment d'utiliser un outil électrique. Les distractions peuvent causer une perte de contrôle.

SÉCURITÉ ÉLECTRIQUE

- Les fiches des outils électriques doivent correspondre à la prise secteur utilisée. Ne jamais modifier la fiche, de quelque façon que ce soit. Ne jamais utiliser d'adaptateurs de 6 che avec des outils mis à la terre. Les fiches et prises non modifi ées réduisent le risque de choc électrique.

- Éviter tout contact avec des surfaces mises à la terre comme des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs. Le risque de choc électrique est accru lorsque le corps est mis à la terre.

- Ne pas exposer les outils électriques à l'eau ou l'humidité. La pénétration d'eau dans ces outils accroît le risque de choc électrique.

- Ne pas maltralter le cordon d'alimentation. Ne jamais utiliser le cordon d'alimentation pour transporter l'outil électrique et ne jamais débrancher ce dernier en tirant sur le cordon. Garder le cordon à l'écart de la chaleur, de l'huile, des objets tranchants et des pièces en mouvement. Un cordon endommagé ou emmélé accroît le risque de choc électrique.

- Pour les travaux à l'extérieur, utiliser un cordon spécialement conçu à cet effet. Utiliser un cordon conçu pour l'usage extérieur réduit les risques de choc électrique.

- SI l'utilisation d'un outil électrique est inévitable dans un endroit humide, utiliser une source d'alimentation munie d'un disjoncteur de fuite de terre. L'utilisation d'un disjoncteur de fuite de terre réduit le risque de choc électrique. sécurité individuelle

SÉCURITÉ INDIVIDUELLE

- Rester attentif, préter attention au travail et faire preuve de bon sens lors de l'utilisation de tout outil électrique. Ne pas utiliser cet appareil en cas de fatigue ou sous l'innuence de l'alcool, de drogues ou de médicaments. Un moment d'inattention pendant l'utilisation d'un outil électrique peut entraîner des blessures graves.

- Porter l'équipement de protection Individuel requis. Toujours porter une protection oculaire. Selon les conditions, porter aussi un masque anti-poussières, des bottes de sécurité antidérapantes, un casque protecteur ou une protection auditive a n de réduire les blessures.

- Empêcher les démarrages accidentels. S'assurer que la gâchette est en position d'arrêt avant de brancher l'outil à une source de courant, d'insérer la batterie, de le ramasser ou de le transporter. Le fait de transporter un outil électrique en gardant le doigt sur la gâchette ou de mettre sous tension un outil électrique lorsque la gâchette est en position de marche favorise les accidents.

- Retirer les clés de réglage avant de mettre l'outil en marche. Une clé laissée sur une pièce rotative de l'outil peut causer des blessures.

- Ne pas travailler hors de portée. Toujours se tenir bien campé et en équilibre. Une bonne stabilité procure un meilleur contrôle de l'outil électrique en cas d'imprévus.

- Porter une tenue appropriée. Ne porter ni vêtements amples, ni bijoux. Garder les cheveux et les vêtements à l'écart des pièces en mouvement. Les vêtements n'ottants, les bijoux ou les cheveux longs risquent d'être happés par les pièces en mouvement.

- Si les outils sont équipés de dispositifs de dépoussiérage, s'assurer qu'ils sont connectés et correctement utilisés. L'utilisation d'un collecteur de poussière permet de réduire les dangers liés à la poussière.

- Ne pas laisser la familiarité avec l'outil acquise par une utilisation fréquente vous rendre suffa, tant et vous amener à ignorer les règles de sécurité. Une utilisation négligée peut causer une blessure grave en une fraction de seconde.

UTILISATION ET ENTRETIEN DE L'OUTIL ÉLECTRIQUE

- Ne pas forcer l'outil électrique. Utiliser l'outil électrique approprié pour l'application. Un outil électrique approprié exécutera le travail mieux et de façon moins dangereuse s'il est utilisé dans les limites prévues.

- Ne pas utiliser l'outil électrique si le commutateur ne permet pas de le mettre en marche ou de l'arrêter. Tout outil électrique qui ne peut pas être contrôlé par son commutateur est dangereux et doit être réparé.

- Débrancher l'outil et/ou retirer le bloc-piles, si possible, avant d'effectuer des réglages, de changer d'accessoire ou de remiser l'outil. Ces mesures de sécurité préventives réduisent les risques de démarrage accidentel de l'outil.

- Entreposer l'outil électrique hors de la portée des enfants et interdire à quiconque de l'utiliser si la personne ne connaît pas bien le produit ou les Instructions. Les outils électriques sont dangereux dans les mains d'utilisateur novices.

- Entretenir les outils électriques et les accessoires. Vériser qu'aucune pièce mobile n'est mal alignée ou bloquée, qu'aucune pièce n'est brisée et s'assurer qu'aucun autre problème risque d'affecter le bon fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser. Plusieurs accidents sont causés par des produits mal entretenus.

- Garder les outils bien affûtés et propres. Des outils correctement entretenus et dont les tranchants sont bien affûtés risquent moins de se bloquer et sont plus faciles à contrôler.

- Utiliser l'outil électrique, les accessoires, les embouts etc. conformément à ces instructions en tenant compte des conditions de travail et de la tâche à effectuer. L'usage d'un outil électrique pour des applications pour lesquelles il n'est pas conçu peut être dangereux.

- Garder les poignées et les surfaces de préhension sèches, propres et exemptes d'huile ou de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil en toute sécurité en cas de situation imprévue.

ENTRETIEN

- Les réparations de l'outil électrique doivent être contées à un technicien qualifié, utilisant exclusivement des pièces identiques à celles d'origine. Le maintien de la sûreté de l'outil électrique sera ainsi assuré.

RÈGLES DE SÉCURITÉ

SPÉCIFIQUES POUR TOURNEVIS

- Tenir l'outil par ses surfaces de préhension isolées lors des opérations pendant lesquelles le dispositif de n xation peut entrer en contact avec du câblage caché ou avec son propre cordon d'alimentation. Le contact d'un dispositif de fixation avec un fil sous tension « électricité » les pièces métalliques exposées de l'outil et peut électrocuter l'utilisateur.

- Maintenir en l'état les étiquettes et les plaques d'identification. Des informations importantes y il gurent. Si elles sont illisibles ou manquantes, contacter un centre de services et d'entretien MILWAUKEE pour un remplacement gratuit.

AVERTISSEMENT Certaines poussières générées par les activités de ponçage, de coupe, de rectification, de perforage et d'autres activités de construction contiennent des substances considérées être la cause de malformations congénitales et de troubles de l'appareil reproducteur. Parmi ces substances fi gurent:

- le plomb contenu dans les peintures à base de plomb:

• la silice cristalline des briques, du ciment et d'autres matériaux de maconnerie, ainsi que

• l'arsenic et le chrome des sciages traités chimiquement. Les risques encourus par l'opérateur envers ces expositions varient en fonction de la fréquence de ce type de travail. Pour réduire l'exposition à ces substances chimiques, l'opérateur doit: travailler dans une zone bien ventilée et porter l'équipement de sécurité approprié, tel qu'un masque anti-poussière spécialement conçu pour filtrer les particules microscopiques.

CORDONS DE RALLONGE

Si l'emploi d'un cordon de rallonge est nécessaire, un cordon à trois ils doit être employé pour les outils mis à la terre. Pour les outils à double isolation, on peut employer indifféremment un cordon de rallonge à deux ou trois ils. Plus la longueur du cordon entre l'outil et la prise de courant est grande, plus le calibre du cordon doit être élevé. L'utilisation d'un cordon de rallonge incorrectement calibré entraîne une chute de voltage résultant en une perte de puissance qui risque de détériorer l'outil. Reportez-vous au tableau ci-contre pour déterminer le calibre minimum du cordon. Moins le calibre du il est élevé, plus sa conductivité est bonne. Par exemple, un cordon de calibre 14 a une meilleure conductivité qu'un cordon de calibre 16. Lorsque vous utilisez plus d'une rallonge pour couvrir la distance, assurez-vous que chaque cordon possède le calibre minimum requis. Si vous utilisez un seul cordon pour brancher plusieurs outils, additionnez le chiffre d'intensité (ampères) inscrit sur la li che signalétique de chaque outil pour obtenir le calibre minimal requis pour le cordon.

Directives pour l'emploi des

cordons de rallonge

- Si vous utilisez une rallonge à l'extérieur, assurez-vous qu'elle est marquée des sigles « W-A »(« W » au Canada) indiquant qu'elle est adéquate pour usage extérieur.

- Assurez-vous que le cordon de rallonge est correctement câblé et en bonne condition. Remplacez tout cordon derallonge détérioré ou faites-le remettre en état par une personne compétente avant de vous en servir.

- Tenez votre cordon de rallonge à l'écart des objets ranchants, des sources de grande chaleur et des endroits humides ou mouillés.

Calibres minimaux recommandés
pour les cordons de rallonge*

FichesignalétiqueAmpères	Longueur du cordon de rallonge (m)
	7,6	12,2	22,8	30,4	45,7	60,9
0 - 5,0	16	16	16	14	12	12
5,1 - 8,0	16	16	14	12	10	--
8,1 - 12,0	14	14	12	10	--	--
12,1 - 15,0	12	12	10	10	--	--
15,1 - 20,0	10	10	10	--	--	--

* Basé sur sur une chute de voltage limite de 5 volts à 150% de l'intensité moyenne de courant.

SPÉCIFICATIONS

Volts.	120CA
Ampères	6,5
No de Cat.	6580-20
T/Min.à vide	0 - 1 200
No de Cat.	6740-20
T/Min.à vide	0 - 2 500
No de Cat.	6742-20
T/Min.à vide	0 - 4 300
No de Cat.	6780-20
T/Min.à vide	0 - 2 900
No de Cat.	6790-20
T/Min.à vide	0 - 2 500
No de Cat.	6791-20
T/Min.à vide	0 - 2 500
No de Cat.	6791-20
T/Min.à vide	0 - 2 500
No de Cat.	6792-20
T/Min.à vide	0 - 2 500

MISE A LA TERRE

▲ AVERTISSEMENT Si le si de mise à la terre est incorrectement raccordé, il peut en résulter des risques de choc électrique. Si vous n'êtes pas certain que la prise dont vous vous servez est correctement mise à la terre, faites-la vérifier par un électricien. N'altérez pas la fiche du cordon de l'outil. N'enlevez pas de la si che, la dent qui sert à la mise à la terre. N'employez pas l'outil si le cordon ou la si che sont en mauvais état. Si tel est le cas, faites-les réparer dans un centre-service MILWAUKEE accrédité avant de vous en servir. Si la si che du cordon ne s'adapte pas à la prise, faltes remplacer la prise par un électricien.

Outils mis à la terre (Trois à ches à broches) Les outils marqués « Mise à la terre requise » sont pourvus d'un cordon à trois ils dont la jache a trois dents. La jache du cordon doit être branchée sur une prise correctement mise à la terre (voir Figure A). De cette façon, si une défectuosité dans le circuit électrique de l'outil survient, le relais à la terre fournira un conducteur à faible résistance pour décharger le courant et protéger l'utilisateur contre les risques de choc électrique.

La dent de mise à la terre de la fi che est reliée au système de mise à la terre de l'outil via le 51 vert du cordon. Le fil vert du cordon doit être le seul fil raccordé à un bout au système de mise à la terre de l'outil et son autre extrémité ne doit jamais être raccordée à une borne sous tension électrique.

Votre outil doit être branché sur une prise appropriée, correctement installée et mise à la terre conformément aux codes et ordonnances en vigueur. La 31 che du cordon et la prise de courant doivent être semblables à celles de la Figure A.

on

Outils à double Isolation (Deux fiches à broches)

Les outils marqués « Double Isolation » n'ont pas besoin d'être raccordés à la terre. Ils sont pourvus d'une double isolation conforme eux exigences de l'OSHA et satisfont aux normes de l'Underwriters Laboratories, Inc., de l'Association canadienne de normalisation (ACNOR) et du « National Electrical Code » (code national de l'électricité). Les outils à double isolation peuvent être branchés sur n'importe laquelle des prises à 120 volt illustrées ci-contre Figure B et C.

Fig. B Fig. C

PICTOGRAPHIE

Double Insolation

Volts

Couvant alternatif

Ampères

n. XXXX min ^1 Tours-minute á vide (RPM)

IL Listing Mark pour

Canada et États-unis

1. Douille

2. Manchon à dégagement

1. Fiche signalétique

2. Agrafe de ceinture

3. Fixation de lame

4. Poignée

5. Bouton de verrouillage

6. Détente

7. Inversour de rotation

8. Inverseur de totatio 10 Boîted'engregages

MONTAGE DE L'OUTIL

AVERTISSEMENT Pour minimiser les risques de blessures, débranchez toujours l'outil avant d'y faire des réglages, d'y attacher ou d'en enlever les accessoires. L'usage d'accessoires autres que ceux qui sont spécifiquement recommandés pour cet outil peut comporter des risques.

Retrait et remplacement du cordon Quik-Lok® (No de Cat. 6580-20, 6791-20, 6791-21)

(No de Guit, 0000 20, 0701 20, 0701 21) Les cordons Quik-Lok® exclusifs à MILWAUKEE permettent d'installer le cordon ou de le remplacer sur place en un tournemain.

1. Pour retirer le cordon Quik-Lok ^® , tournez l'écrou du cordon 1/4 de tour vers la gauche et retirez-le

2. Pour remettre le cordon en place, alignez les rainures à clavettes du connecteur et poussez le connecteur aussi loin que possible. Tournez ensuite l'écrou du cordon 1/4 de tour vers la droite pour le verrouiller. Installez le mécanisme d'entraîement

Installation et retrait des lames-tournevis

Douille de serrage a dégagement automatique pour vis TEKS

La douille de serrage doit être retirée pour changer le calibre de lames-tournevis.

1. Débranchez l'outil. Pour

retirer la douille de serrage, tournez le manchon à dégagement automatique en l'écartant de l'outil

1. Retirez la douille aimantée et remplacez-la par une nouvelle.

2. Appuyez la douille de serrage sur le bec de l'outil jusqu'à ce qu'elle s'enclenche.

Installation et retrait des lames-tournevis Douille de serrage à dégagement automatique pour vis à placoplâtre

1. Débranchez l'outil. Pour retirer la douille de serrage, tournez te manchon à dégagement automatique en l'écartant de l'outil.

2. Poussez la lame tournevis dans le porte-lame jusqu'à ce qu'elle s'enclenche. Alignez ensuite le porte-lame dans le bec de l'outil et poussez-le jusqu'à ce qu'il s'enclenche à son tour.

3. Appuyez la douille de serrage sur le bec de l'outil jusqu'à ce qu'elle s'enclenche.

Installation et dépose de douilles magnétiques sur des tournevis réglables Pour les No de Cat. 6580-20

1. Débranchez l'outil.

2. Pour dégager la douille magnétique, poussez le manchon de fixation vers l'avant et tirez la douille

3. Pour installer la douille magnétique, poussez le manchon de xation vers l'avant et enfoncez la douille jusqu'à ce qu'elle soit bien en place.

Pour le No de Cat. 6780-20

1. Débranchez l'outil.

2. Pour dégager la douille magnétique, poussez le manchon de éxation vers l'avant et tirez la douille

3. Pour installer la douille magnétique, enfoncez-la jusqu'à ce qu'elle se verrouille en place.

MANIEMENT

▲AVERTISSEMENT Pour minimiser les risques de blessures, portez des lunettes à coques latérales.

Utilisation de l'inverseur de rotation

1. Pour la rotation avant, (sens horaire) poussez le levier inverseur vers la gauche, tel qu'indiqué.

2. Pour Inverser la rotation (sens inverse-horaire), poussez le levier inverseur vers la droite, tel qu'indiqué. Malgré qu'un système de verrouillage réciproque empêche l'inversion de la rotation pendant que l'outil est en marche, laissez quand même l'outil s'tourner avant d'actionn

▲ AVERTISSEMENT Pour minimiser les risques de blessures, gardez les mains et le cordon à distance de la mèche et des pièces en mouvement.

Démarrage, arrêt et contrôle de vitesse
Pour mettre l'outil en marche, appuyez sur la détente.
Pour arrêter l'outil, relâchez la détente.
Pour varier la vitesse de rotation, il suffit simplement d'augmenter ou de diminuer la pression sur la détente. Plus la détente est enfoncée, plus la vitesse est grande.

Verrouillage de la détente

Le bouton de verrouillage placé à côté de la détente sert à maintenir la détente en position de marche « ON » pour la rotation interrompue à plein régime.

Pour verrouiller la détente, enfoncez le bouton de verrouillage tout en appuyant sur la détente. Relâchez la détente.
. Pour déverrouiller la détente, enfoncez et relâchez la détente.

Réglage de la douille de serrage

La douille de serrage contrôle la profondeur de vissage de l'outil. Ces tournevis sont pourvus d'une douille de serrage à profondeur de vissage réglable d'une seule main. Les réglages de profondeur se font aisément et rapidement et tournant la douille de serrage d'une main. Les crans, à l'intérieur du manchon verrouillent le réglage à la profondeur désirée. Pour le réglage de la douille de serrage pour vis à placoplâtre, commencez par laisser environ 1,6 mm (1/16"). d'espace libre entre la tête de vis et le bec alors que le mécanisme d'accouplement à dégagement automatique est désengagé, tel qu'indiqué. Pour les deux modèles de douilles de serrage des crans d'arrêts situés à l'intérieur du manchon déterminent différents degrés de profondeur. Deux cliquetis de la douille representent 0,40 mm (1/64"). Continuez à tourner la douille jusqu'à ce que la profondeur désirée soit atteinte.

1. Pour augmenter la profondeur de vissage, faites simplement tourner la douille de serrage dans le sens indiqué sur l'outil
2. Pour diminuer la profondeur de vissage, faites tourner la douille de serrage dans le sens indiqué sur l'outil. Les crans verrouillent la douille de serrage en place pour assurer la précision de la profondeur de vissage.
3. Pour retirer la douille de serrage, faites tourner le manchon à dégagement aut vous écartez là douille de s remise en place de la douille d pas le réglage de profondeu

Réglage du couple

Ces tournevis sont pourvus d'un collier de réglage de couple pour visser divers genres de vis dans différents matériaux. Lorsqu'il est correctement réglé, le mécanisme d'accouplement se désengage lorsque le couple préalablement sélectionné est atteint, pour prévenir un enfoncement trop prononcé et des dommages à la vis ou à l'outil.

Pour le No de Cat. 6580-20

Le tournevis No 6580-20 est pourvu d'un collier de réglage de couple réglable à l'une des quarante-quatre positions. Le couple est réglable entre 1 et 16 Nm (10 et 140 lb-pa.).
Pour choisir un réglage, faites tourner le collier de réglage dans le sens indiqué sur l'outil. La position de réglage choisie apparaîtra à l'indicateur.

N.B. Employez un matériau de rebut pour vérifier les différents réglages avant de commencer à visser dans la pièce à ouvrer. Pour déterminer un réglage spécifi que à la tâche, utilisez une clé dynamométrique à déclenchement pour vérifi er le couple à différentes positions de réglage.

Pour le No de Cat. 6780-20

Le toumevis 6780-20 est équipé d'un collier de réglage de couple permettant vingt et un (21) réglages différents. Le couple peut être réglé entre 1 et 16 Nm (10 et 140 lb-po.).

Pour sélectionner un réglage, tournez le collier de réglage sur l'outil. Le réglage sélectionné apparaît au-dessus de la èche, tel qu'il est illustré.
N.B. Employez un matériau de rebut pour vérir er les différents réglages avant de commencer à visser dans la pièce à ouvrer. Pour déterminer un réglage spécia que a une clé dynamométrique à décline vérir er le couple à différentes pos

à la tâche, utilisez enchement pour itions de réglage.

APPLICATIONS

AVERTISSEMENT Pour minimiser les risques d'explosion, choc électrique et dommages à la propriété, inspectez toujours l'aire de travail pour y déceler les n'is électriques ou les tuyaux avant d'entreprendre le forage.

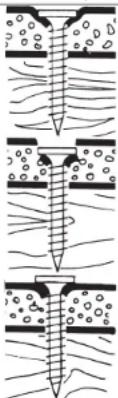

Vissage des vis à placoplâtre

Pour les tournevis calibrés à 4 300 t/min. Les vis à placoplâtre standard sont généralement conçues pour la pose du placoplâtre sur des montants de bois et de tôle d'acier de jauge 26 à 20. Les tournevis MILWAUKEE sont l'outil idéal pour enfoncer ce genre de vis. Le réglage de profondeur est très important, reportez-vous au guide ci-après pour connaître le réglage de profondeur adéquat.

Correct La tête de la vis est sous surface sans écraser le fi ni.

Trop Profond La tête de la vis a pratiqué un trou à la surface du placoplâtre, ce qui complique la finition et permet l'iné Itration d'humidité. La profondeur du réglage doit être diminuée.

Trop Superficiel La tête de vis excède la surface et empêche un fi ni lisse. La profondeur du réglage doit être augmentée.

1. Choisissez les vis à placopilâtre appropriées à la tâche. Il n'est pas nécessaire de percer des trous-guides. Pour enfoncer une vis, placez-la sur la lame-tournevis puis alignez-la sur la surface de travail en tenant l'outil à angle droit de la surface. Si l'outil ou la vis ne sont pas à angle droit de la surface, la vis ne pourra pas s'enfoncer correctement.
2. Appuyez sur la détente et poussez l'outil en avant en lui imprimant un mouvement de poinçon pour faire mordre la vis dans le matériau. Le mouvement de poinçon enclenchera l'accouplement pour faire tourner la vis, l'enfoncer dans le matériau et il nalement désengager l'accouplement en une fraction de seconde. Pour que la vis s'enfonce correctement, on doit maintenir la pression sur l'outil après l'enclenchement de l'accouplement. L'accouplement à dégagement automatique va se déclencher et la lame-tournevis va s'arrêter de tourner automatiquement dès que la vis aura atteint la profondeur préréglée. Ces tournevis sont pourvus d'un accouplement instantané qui peut cliqueter légèrement lorsque la vis atteint la profondeur préréglée.

N.B. Enfoncez d'abord des vis dans un matériau de rebut pour vous familiariser avec l'outil et son mécanisme d'accouplement, avant de visser dans le matériau neuf.

1. Pour enlever les vis, retirez la douille de serrage et placez l'inverseur de rotation à la position inverse « REV ». La remise en place de la douille de serrage ne modii era pas le réglage de profondeur.

Enfonçage de vis de plancher

Pour les tournevis calibrés à 2900 t/min.

Les vis de plancher normales sont généralement conçues pour é xer du bois sur des montants en bois. Les vissuses MILWAUKEE sont idéales pour poser ces types de vis. La profondeur de vissage est très importante. Voir le guide ci-dessous pour le réglage correct de la profondeur.

Correct. La tête de la vis est noyée.

Trop profond. La tête de la vis perfore le panneau et laisse l'humidité s'accumuler. Diminuez la profondeur.

Pas assez profond. La tête de la vis dépasse le panneau. Augmentez la profondeur.

1. Choisissez la vis pour plancher appropriée à chaque application. Des avant-trous ne sont pas nécessaires. Placez la vis sur l'embout, puis alignez-la contre la surface du panneau en veillant à maintenir l'outil et la vis perpendiculaires au panneau.
   Si l'outil ou la vis sont désalignés, la vis ne pé- nétrera pas dans le panneau ousera vissée de travers. Les vis à bois ont des pointes aiguisées ou de perçage et un si letage qui facilitent leur pénétration dans le bois.
2. Appuyez sur la gâchette et poussez l'outil pour enfoncer la vis dans le panneau. Ce mouvement rapide engagera l'embrayage à action instantanée, démarrera la rotation de la vis, vissera la vis et désengagera l'embrayage en une fraction de seconde. Si la pression n'est pas maintenue après engagement de l'embrayage, la vis ne sera pas correctement accostée.
   L'embrayage se désengagera automatiquement quand la vis aura atteint la profondeur préréglée. Ces visseuses sont équipées d'un embrayage à action instantanée qui peut cliqueter légèrement lorsque la vis est enfoncée à la profondeur sélectionnée.

NB : Exercez-vous en enfonçant des vis dans un morceau de rebut au n de vous familiariser avec l'outil et l'embrayage à action instantanée avant d'enfoncer des vis dans la pièce à travailler.
3. Pour enlever les vis, déposez la buté de profondeur et placez l'inverseur de rotation en positon inverse. Le remontage de l'ensemble butée de profondeur ne modis era pas le réglage de profondeur.

Vissage de vis autoperçeuses sur structures en acier plie a froid pour tournevis à couple réglables approuvés à 2 900 t/min. Pour visser dans des tôles minces de calibre 20 ou plus, procédez de la façon suivante.

La vis peut paraître hésiter légèrement quand elle è nit de traverser la première couche et commence à pénétrer dans le montant métallique. Ceci est normal. Maintenez une pression ferme sur l'outil jusqu'à l'accostage de la vis.

Les vis autoperçues et autotaraudeuses percent, taraudent et à xent en une seule opération rapide et facile, sans nécessiter d'avant-trou. Leur conception spéciale permet de visser dans des tôles jusqu'à 13 mm d'épaisseur et assure des xations robustes et à ables. La pointe de la vis assure un perçage rapide avec une poussée relativement faible pendant que les rainures évacuent les copeaux de perçage. La partie pilote garantit que le perçage est terminé avant que le premier il let ne s'engage dans le matériau. Ces vis peuvent être utilisées dans de nombreuses applications tel qu'il est illustré. Tôle sur tôle

. Introduisez la vis dans la douille hexagonale et alignez-la contre la surface de travail.

1. Appuyez sur la gâchette tout en poussant l'outil vers l'avant. Ce mouvement engagera l'embrayage et fera tourner la vis. Si la pression n'est pas maintenue sur l'outil, l'embrayage se désengagera automatiquement et la vis s'arrêtera de tourner. Lorsque le couple choisi est atteint, l'embrayage produit un son de cliquetis. Si les vis ne sont pas accostées, augmentez le réglage de couple jusqu'à l'obtention du couple voulu.

NB : Exercez-vous en enfonçant des vis dans un morceau de rebut afin de vous familiariser avec l'outil et l'embrayage avant d'enfoncer des vis dans la pièce à travailler.

1. Pour enlever les vis, placez l'inverseur de rotation en pos

Pose des vis à bois

Lorsque vous enfoncez des vis à bois, il est recommandé de percer d'abord un trou-guide pour faciliter le vissage et éviter de fendiller le bois. En général, le trou-guide devrait avoir un diamètre d'environ 70 % du calibre de la vis. Dans le bois franc, un trou-guide doit avoir un diamètre d'environ 90 % de celui de la vis. La profondeur du trou-guide devrait être moindre que la longueur de la vis par environ une fois le diamètre do la vis, a n n que la pointe de vis puisse mordre dans le bois et assurer une meilleure prise. Il faut fraiser les parois supérieures du trou pour faire place à la tige de vis au-dessus du il letage. Si vous utilisez des vis à tête plate, il faut fraiser le haut du trou-guide pour enchâsser la tête de vis à l'afu eurement de la surface du matériau. Pour faciliter la pose des vis à bois, on recommande d'en enduire le il letage d'un peu de savon ou de cire, si nécessaire.

ENTRETIEN

▲ AVERTISSEMENT Pour minilmiser les risques de blessures, débranchez toujours l'outil avant d'y effectuer des travaux de maintenance. Ne faltes pas vous-même le démontage de l'outil. Consultez un centre de service MILWAUKEE accrédité pour toutes les réparations.

Entretien de l'outil

Gardez l'outil en bon état en adoptant un programme d'entretien ponctuel. Inspectez votre outil pour des questions telles que le bruit excessif, de grippage des pièces mobiles, de pièces cassées ou toute autre condition qui peut affecter le fonctionnement de l'outil. Retournez votre outil à un centre de service MILWAUKEE accrédité pour obtenir le service. Après une période pouvant aller de 6 mois à un an, selon l'usage, retournez votre outil à un centre de service MILWAUKEE accrédité pour d'inspection.

⚠ AVERTISSEMENT Pour minimiser les risques de blessures, choc électrique et dommage à l'outil, n'immergez jamais l'outil et ne laissez pas de liquide s'y inf. ltrer.

Nettoyage

Débarrassez les évents des débris et de la poussière. Gardez les poignées propres, à sec et exemptes d'huile ou de graisse. Le nettoyage doit se faire avec un linge humide et un savon doux. Certains nettoyants tels l'essence, la térébenthine, les diluants à laque ou à peinture, les solvants chlorés, l'ammoniaque et les détergents d'usage domestique qui en contiennent pourraient détériorer le plastique et l'isolation des pièces. Ne laissez jamais de solvants inu immables ou combustibles auprès des outils.

Réparations

Si votre outil est endômmagé, retourne l'outil entier au centre de maintenance le plus proche.

ACCESOIRES

▲ AVERTISSEMENT L'usage d'accessoires autres que ceux qui sont spéciaquement recommandés pour cet outil peut comporter des risques.

Pour une liste complète des accessoires, visiter le site internet www.milwaukeetool.com ou contactez un distributeur.

SERVICE - CANADA

Chaque oulti électrique MILWAUKEE (y compris les produits sans d'oulti, piles, chargeur du pile, lampe de travail) consulter les enancés de la CARANTIE LIMITE DES BLOCS-PILES SANIS FIL est garantir une forcement de la production. Pour le service de la production, sous réserve de certaines exceptions. MILWAUKEE réparer, ou remplacera toute pièce d'un oult d'oeuvre qui, après examen par MILWAUKEE, s'est avéré être affectée d'un vice de matériau ou de fabrication pendant une période de cinq (5) ans' après la date d'achat, sauf indication contraire. Retourner l'outil électrique, à un contrôle de la production, pour la production de la production, en arrêté que MILWAUKEE, en port prépare et assuré. Une copie de la production d'achat doit être présentée au moment de retourner le produit. Cette garantie ne couvre pas des dommages que MILWAUKEE détermine être caused par des réparations ou des tentatives de réparation par quelconque autre que le personnel agréé par MILWAUKEE, des utilisées de la production, aux personnes non busíveis, une usage normale une carence d'entretien ou des accidentes.

^a La période de garantie applicable pour les radios de chanter, le port d'alimentation M12 ^TM , Source d'énergie M18 ^TM , Ventilateur de chanter et les chariots de travail industriels Trade Titan ^TM est d'une durée d'un [1] an à partir de la date d'achat. La période de la garantie couvrant la lampe de travail à DEL et l'ampoule améliorée à DEL est une garante À VIE limitée à l'acheteur d'origine seulement; si, lors d'une utilisation normale, l'ampoule à DEL présente une défectuosité, la lampe de travail et l'ampoule seront remplacées sans frais.

*Cette garantie ne s'applique pas aux cloueuses-agrafeuses pneumatiques, aux pulvérilsateurs à peinture sans air, aux blocs piles pour outils sans il. aux génératrices d'alimentation portatives à essence, aux outils à main, aux monte-charge – électrique, à levier et à chaîne (manuel), aux vestes chauffantes M12 ^TM , aux produits réusinés, ni aux produits d'essai et de mesure. Il existe des garanties distinctes pour ces produits.

L'enregistrement de la garantie n'est pas nécessaire pour bénéficier de la garantie en vigueur sur un outil électrique MILWAUKEE. La date de fabrication du produit servira à établir la période de garantie si aucune preuve d'achat n'est fournie lorsqu'une demande de service sous garantie est présentée.

ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET DE REMPLACEMENT DÉCRITS AUX PRESENTES EST UNÉ CONDITION DU CONTRAT D'ACHAT DE TOUT PRODUIT MILWAUKEE, SI VOUS N'ACCEPTEZ PAS CETTE CONDITION, VOUS NE DÉVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS MILWAUKEE NE SAURAUT ETRE RESPONSÉRABLE DE TOUT DOMMAGE ACCESSOIRE SPÉS OR INDIRECT, DE DOMMAGE-INTERETS PÉTITURE, TOUTLE DÉPENSE DES L'ADULTAT DE FRAIS, DE PERTE OU DE DELAIS ACCESSOIRES À TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT, Y COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, DES RESTRICTIONS CI DÉPASSIVA DU VULY PAS ETTE PÉTITURE, LEVERANT CLINNIE ET INCLUSIVE DU EPLIAGE TOUTE AUTRE GARANTIE EXPRESSE, QU'ELLE SOIT ORALE OU ÉCRITE, DANS LA MESURE PERMISE PAR LA LOI MILWAUKEE RÉNONCE À TOUTE GARANTIE IMPlicité. Y COMPRIS, SANS S'Y LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITE MACHANDE OU D'ADAPTATION A UNÉ UTILISATION OU A PARLIUMA LE VILLÈGUE ET DE LA CHOCOLISTEUR TÍSTIPULATION D'EXCERNATION N'EST PAS PERMISE PAR LA LOI LA DURÉE DE CES GARANTIES IMPLICITES EST LIMITÉE À LA PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TEL QUE DÉCRIT PRECEDEMENT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT PAS DE LIMITATION DE DURÉE DES GARANTIES IMPLICITES, LES RESTRICTIONS CI DESSUS PEUVENT NE PAS ETTE PARLES ET DE L'ADULTAT DE LA CHOCOLISTEUR TÍSTIPULEUR DES DROITS LEGAUX PARTICULIERS. IL BENEFICIE EGEALEMENT D'AUTRES DROITS QUI VARIENT D'UN ÉTAT À L'AUTRE. Cette garantie s'applique aux produits vendus aux États-Unis et au Canada uniquement. Veuillez consulter la rubrique CENTRE SAV MILWAUKEE, dans la section Paices & Service du site Web de MILWAUKEE, à l'adresse www.vaileu.coel.com, ou composer le 1-800-SAWDUST 1-800-720-3878 ou le jour trouver le centre de réparations en usme MILWAUKEE le plus près.

GARANTIE LIMITÉE – MEXIQUE, AMERIQUE CENTRALE ET CARAIBES

TECHTRONIC INDUSTRIES' garantit le produit pendant cinq ans à partir de la date d'achat d'origine. Le présent bon de garantie couvre tous les vios de matérius et de fabrication que peut abscher cet outil électrique. Pour assurer la validité de la présente garantie, veuillez un indicatique de la production du centre de la production du centre de la production du centre de la production du centre de la production agréé. Si le bon de commande n'a pas été estampillé, veuillez fournir la preuve d'achat d'origine au centre de réparations agréé. Pour un entretien, des pièces, des accessoires ou de autres composants, pour posser sans trois frais de la production de la production de la production du centre de réparations agréé le plus près. Procédure pour assurer la validité de la garantie. Présenter le produit au centre de réparations agréé, accompagné du bon de commande estampillé du sceau du distributeur ou du magasin du centre de la production du centre de la production du centre de la production du centre de défectueux sera remplacé sans frais. Milwaukee assume tous les frais de transport liées à oé processus de garantie.

Exceptions La garantie ne s'applique pas dans les situations suivantes :
a) Si le produit a été utilisé pour une en autre que celle indiquée dans
le guide de l'utilisateur é nal ou le manuel d'instructions.
b) Si les conditions d'utilisations ne sont pas habituelles. c) Si le produit a été modifié ou réparé par une personne non autorisée
par TECHTRONIC INDUSTRIES.
Note : Si le cordon électrique est endommagé, il doit être remplacé par
un centre de reparations agree pour éviter les risques d'electrocution. CENTRE DE REPARATIONS ET DE SERVICE:
CENTRE DE REPARATIONS ET DE SERVICE. Av Presidente Mazarik 29 Piso 7. 11570 Chapultepec Morales
Miguel Hidalgo, Distrito Federal, Mexico
Ph. 52 55, 4160-3547
IMPORTE ET COMMERCIALISÉ PAR
TECHTRONIC INDUSTRIES MEXICO, S.A. DE C.V.
Av Presidente Mazank 29 Piso 7, 11570 Chapullepec Morales Miguel Uldeles, Distrito Federal Mayor
Miguel Hidalgo, Distrito Federal, México

Modèle

Date d'achat :

Sceau du distributeur ou du magasin :
