OW5005 - Thermomètre électronique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur infrarouge de température
Marque	IFM
Modèle	OW5005
Plage de température de commutation	350 °C / 750 °C (selon version)
Angle d'ouverture disponible	2°, 1,2°, 1°, 0,6°
Distance de détection maximale	Jusqu'à 5 m (au-delà, pertes de radiation)
Diamètre de la lentille	5 mm
Alimentation	18-30 V DC
Consommation	50 mA
Sortie	Commutation (non protégée contre les courts-circuits)
Raccordement électrique	4 fils : BN (brun), BU (bleu), BK (noir), GN/YE (vert/jaune)
Indice de protection	IP65
Matériau du boîtier	Acier inoxydable
Dimensions	Ø 18 mm, longueur 77 mm
Poids	150 g
Température ambiante	-25 à 80 °C
Accessoires disponibles	Socle de montage (E20426), manchon protecteur (E20427)
Entretien et nettoyage	Nettoyage de l'optique avec air comprimé via le manchon protecteur
Sécurité	Mettre hors tension avant raccordement ; utiliser un fusible miniature si spécifié
Informations générales	Détection d'objets chauds ou surveillance de température

FOIRE AUX QUESTIONS - OW5005 IFM

Comment monter le détecteur IFM OW5005 ?

Orientez le détecteur vers l'objet à détecter et fixez-le. Un socle de montage (réf. E20426) est disponible en accessoire. La température de l'objet doit au moins correspondre à la température de commutation du détecteur.

Comment calculer le diamètre de détection ?

Utilisez la formule : d = 2 × I × tan(α/2) + ∅, où d = diamètre de détection, I = distance, α = angle d'ouverture, ∅ = diamètre de la lentille (5 mm). Par exemple, à 2 m avec un angle de 2°, d ≈ 2 × 2 × tan(1°) + 5 ≈ 0,07 m + 5 mm ≈ 75 mm.

Quelles sont les couleurs des fils et leur signification ?

Les couleurs sont : BN (brun) = alimentation +, BU (bleu) = alimentation -, BK (noir) = sortie, GN/YE (vert/jaune) = terre (si présent). Attention : la sortie n'est pas protégée contre les courts-circuits.

Comment nettoyer l'optique du détecteur ?

Utilisez un manchon protecteur (réf. E20427) et insufflez de l'air comprimé pour nettoyer l'optique. Ceci est particulièrement important en environnements poussiéreux ou humides.

Quelle est la température de commutation du OW5005 ?

La température de commutation dépend de la version : 350 °C ou 750 °C. Vérifiez l'étiquette de l'appareil pour la valeur exacte. L'objet doit atteindre au moins cette température pour être détecté.

Que faire en cas de rayonnement parasite de l'arrière-plan ?

Si un rayonnement de fond (par ex. d'un four) perturbe la détection, utilisez un détecteur avec une température de commutation plus élevée ou ajoutez un manchon protecteur pour limiter le champ de vue.

Quels accessoires sont disponibles pour ce détecteur ?

Les accessoires principaux sont : le socle de montage (réf. E20426) et le manchon protecteur avec entrée d'air comprimé (réf. E20427).

Comment éviter d'endommager l'appareil par court-circuit ?

La sortie n'est pas protégée contre les courts-circuits. Insérez un fusible miniature selon la fiche technique. Après un court-circuit, vérifiez le bon fonctionnement de l'appareil.

Quelle est la distance de détection maximale ?

La distance maximale recommandée est d'environ 5 m. Au-delà, les pertes de radiation dans l'air augmentent, nécessitant une température d'objet nettement supérieure à la température de commutation.

Peut-on utiliser ce détecteur pour mesurer la température d'objets en verre ?

L'infrarouge ne traverse pas le verre. Si l'objet est derrière une vitre, la détection est impossible. Le détecteur doit voir directement l'objet. Pour les surfaces réfléchissantes, des précautions sont nécessaires.

MODE D'EMPLOI OW5005 IFM

efector600®

OWS / OWL

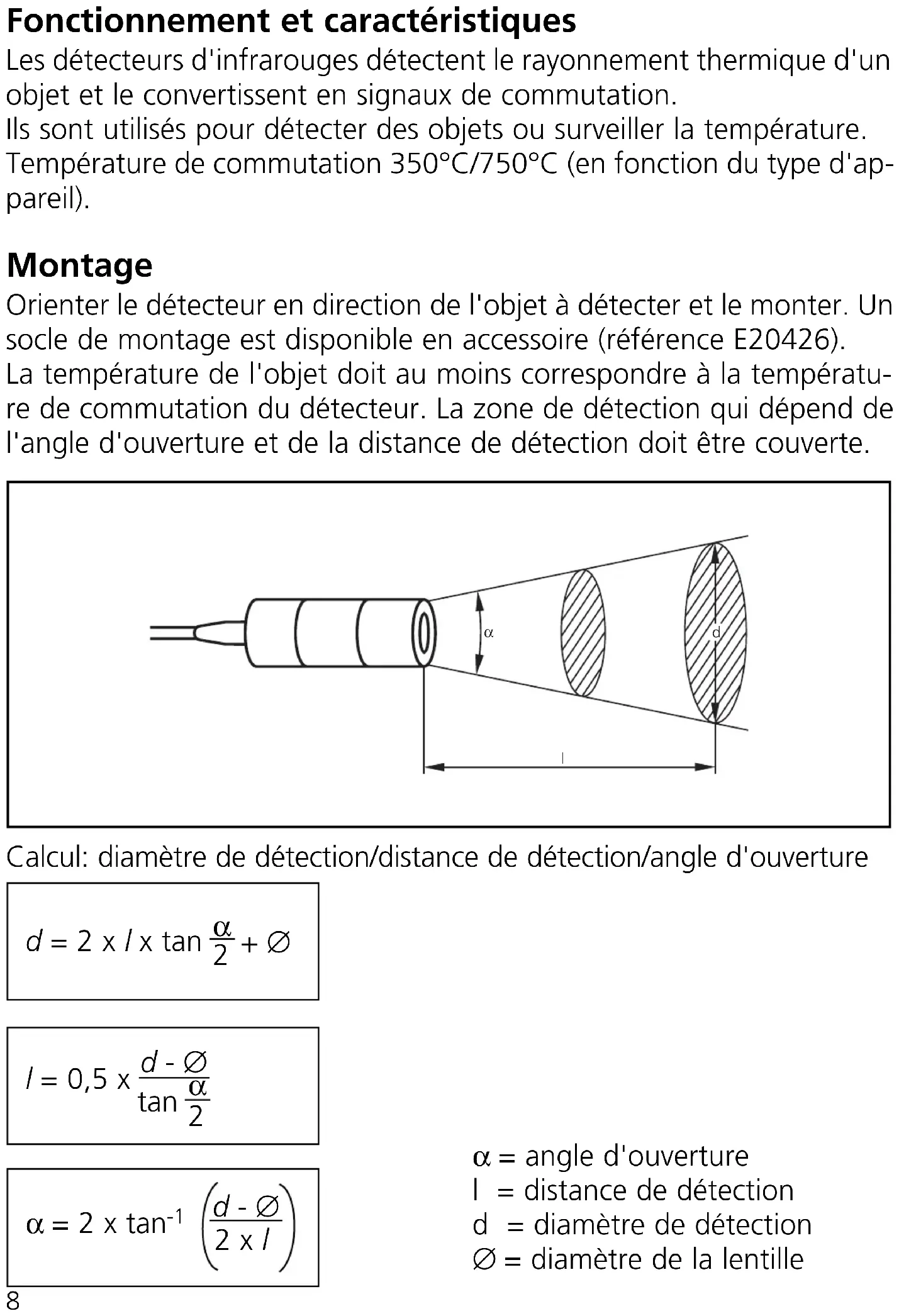

Fonctionnement et caractéristiques

Les détecteurs d'infrarouges détectent le rayonnement thermique d'un objet et le convertissent en signaux de commutation.

Ils sont utilisés pour détecter des objets ou surveiller la température.

Température de commutation 350°C/750°C (en fonction du type d'appareil).

Montage

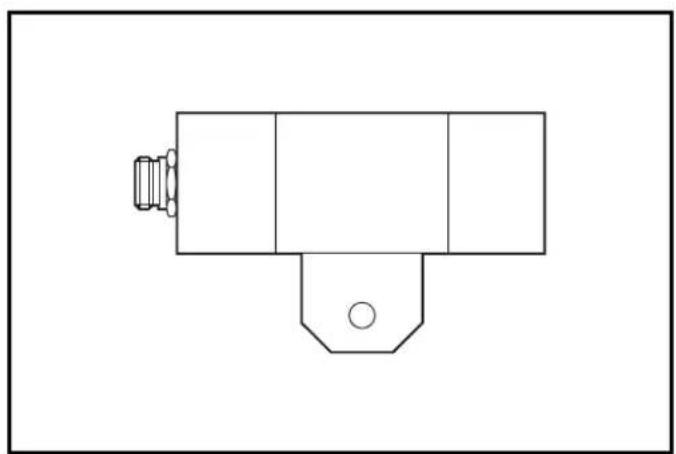

Orienter le détecteur en direction de l'objet à détecter et le monter. Un socle de montage est disponible en accessoire (référence E20426).

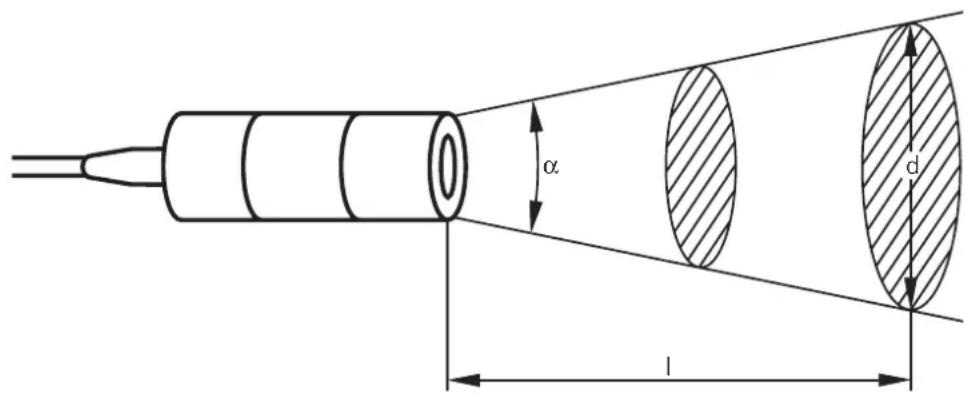

La température de l'objet doit au moins correspondre à la température de commutation du détecteur. La zone de détection, qui dépend de l'angle d'ouverture et de la distance de détection, doit être couverte.

Calcul : diamètre de détection / distance de détection / angle d'ouverture

$$ d = 2 \times I \times \tan {\frac {\alpha}{2}} + \varnothing $$

$$ I = 0, 5 \times \frac {d - \varnothing}{\tan \frac {\alpha}{2}} $$

$$ \alpha = 2 \times \tan^{-1} \left(\frac {d - \emptyset}{2 \times I}\right) $$

α = angle d'ouverture

I = distance de détection

d = diamètre de détection

∅ = diamètre de la lentille

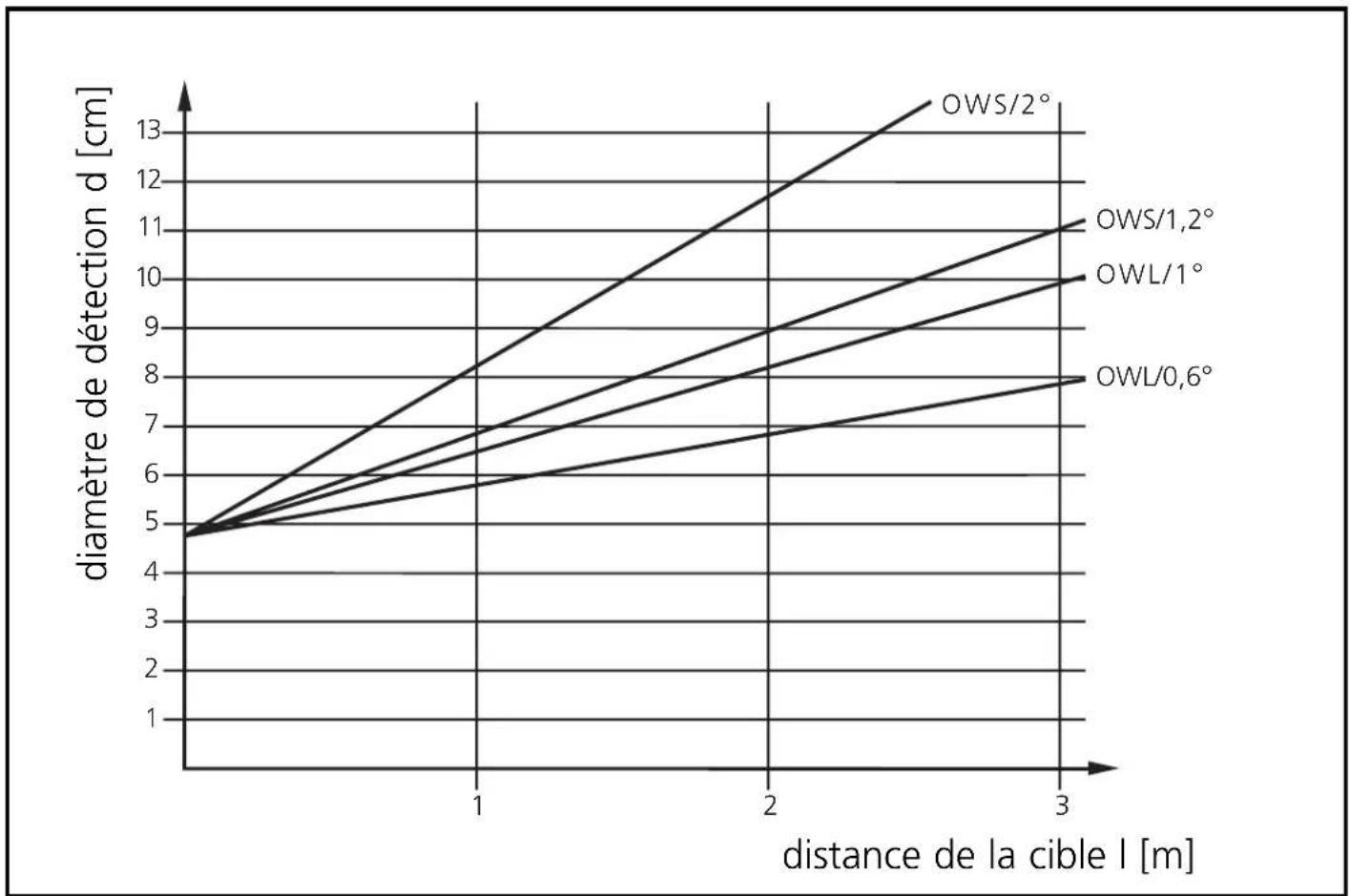

Diagramme concernant les distances de détection:

En cas de portées supérieures à 5m, il faut tenir compte des pertes de radiation au travers de l'air. Pour cette raison, la température de l'objet doit être nettement supérieure à la température de commutation du détecteur.

Raccordement électrique

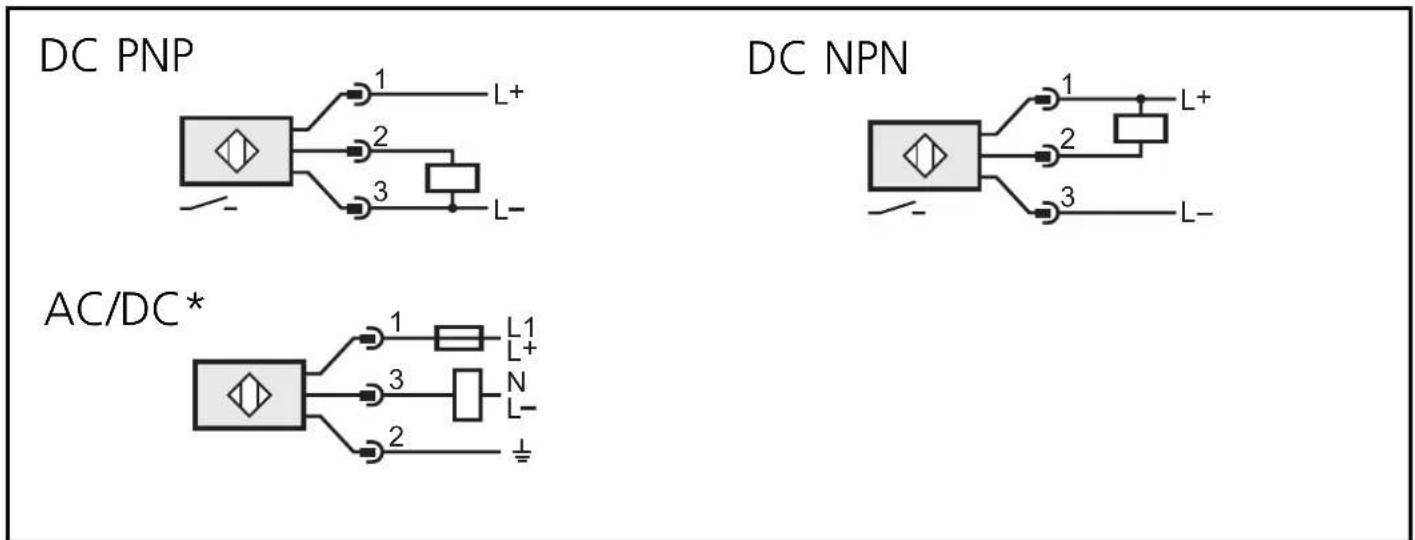

Mettre l'installation hors tension et raccorder l'appareil selon le schéma de branchement.

Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommandation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir, GN/YE = vert/jaune.

*Sortie: non protégée contre les courts-circuits.

Un court-circuit peut détruire l'appareil immédiatement.

Fonctionnement

Vérifier le bon fonctionnement du détecteur. Si dans l'application un mauvais fonctionnement se produit en raison d'un rayonnement de l'arrière-plan (par ex. fours), des appareils avec une température de commutation plus haute doivent être utilisés.

En cas de conditions environnantes sévères (par ex. poussières, vapeur) ou en cas de rayonnement thermique parasite de l'environnement, utiliser les détecteurs d'infrarouges avec un manchon protecteur (référence E20427). Introduire l'air comprimé dans le manchon protecteur pour nettoyer l'optique.
