Produkttyp	Infrarot-Temperatursensor
Marke	IFM
Modell	OW5005
Schalttemperaturbereich	350 °C / 750 °C (je nach Ausführung)
Verfügbarer Öffnungswinkel	2°, 1,2°, 1°, 0,6°
Maximale Erfassungsdistanz	Bis zu 5 m (darüber Strahlungsverluste)
Linsendurchmesser	5 mm
Spannungsversorgung	18-30 V DC
Stromaufnahme	50 mA
Ausgang	Schaltausgang (nicht kurzschlussgeschützt)
Elektrischer Anschluss	4 Adern: BN (braun), BU (blau), BK (schwarz), GN/YE (grün/gelb)
Schutzart	IP65
Gehäusematerial	Edelstahl
Abmessungen	Ø 18 mm, Länge 77 mm
Gewicht	150 g
Umgebungstemperatur	-25 bis 80 °C
Verfügbares Zubehör	Montagesockel (E20426), Schutzhülse (E20427)
Wartung und Reinigung	Reinigung der Optik mit Druckluft über die Schutzhülse
Sicherheit	Vor Anschluss spannungsfrei schalten; ggf. Feinsicherung verwenden
Allgemeine Informationen	Erkennung heißer Objekte oder Temperaturüberwachung

Häufig gestellte Fragen - OW5005 IFM

Wie montiere ich den IFM OW5005 Detektor?

Richten Sie den Detektor auf das zu erfassende Objekt und befestigen Sie ihn. Als Zubehör ist ein Montagesockel (Art.-Nr. E20426) erhältlich. Die Objekttemperatur muss mindestens der Schalttemperatur des Detektors entsprechen.

Wie berechnet man den Erfassungsdurchmesser?

Verwenden Sie die Formel: d = 2 × I × tan(α/2) + ∅, wobei d = Erfassungsdurchmesser, I = Abstand, α = Öffnungswinkel, ∅ = Linsendurchmesser (5 mm). Zum Beispiel bei 2 m und einem Winkel von 2°: d ≈ 2 × 2 × tan(1°) + 5 ≈ 0,07 m + 5 mm ≈ 75 mm.

Welche Farben haben die Adern und was bedeuten sie?

Die Farben sind: BN (braun) = Spannungsversorgung +, BU (blau) = Spannungsversorgung -, BK (schwarz) = Ausgang, GN/YE (grün/gelb) = Erde (falls vorhanden). Achtung: Der Ausgang ist nicht kurzschlussgeschützt.

Wie reinigt man die Optik des Detektors?

Verwenden Sie eine Schutzhülse (Art.-Nr. E20427) und blasen Sie Druckluft ein, um die Optik zu reinigen. Dies ist besonders in staubigen oder feuchten Umgebungen wichtig.

Wie hoch ist die Schalttemperatur des OW5005?

Die Schalttemperatur hängt von der Ausführung ab: 350 °C oder 750 °C. Überprüfen Sie das Geräteetikett auf den genauen Wert. Das Objekt muss mindestens diese Temperatur erreichen, um erkannt zu werden.

Was tun bei störender Hintergrundstrahlung?

Wenn Hintergrundstrahlung (z.B. von einem Ofen) die Erfassung stört, verwenden Sie einen Detektor mit einer höheren Schalttemperatur oder fügen Sie eine Schutzhülse hinzu, um das Sichtfeld einzuschränken.

Welches Zubehör ist für diesen Detektor verfügbar?

Das wichtigste Zubehör sind: der Montagesockel (Art.-Nr. E20426) und die Schutzhülse mit Drucklufteingang (Art.-Nr. E20427).

Wie vermeide ich Schäden durch Kurzschluss?

Der Ausgang ist nicht kurzschlussgeschützt. Verwenden Sie eine Feinsicherung gemäß Datenblatt. Überprüfen Sie nach einem Kurzschluss die ordnungsgemäße Funktion des Geräts.

Was ist die maximale Erfassungsdistanz?

Die empfohlene maximale Distanz beträgt etwa 5 m. Darüber hinaus nehmen die Strahlungsverluste in der Luft zu, was eine deutlich höhere Objekttemperatur als die Schalttemperatur erfordert.

Kann dieser Detektor zur Temperaturmessung von Glasobjekten verwendet werden?

Infrarot durchdringt Glas nicht. Befindet sich das Objekt hinter einer Glasscheibe, ist eine Erfassung unmöglich. Der Detektor muss das Objekt direkt sehen. Bei reflektierenden Oberflächen sind Vorsichtsmaßnahmen erforderlich.

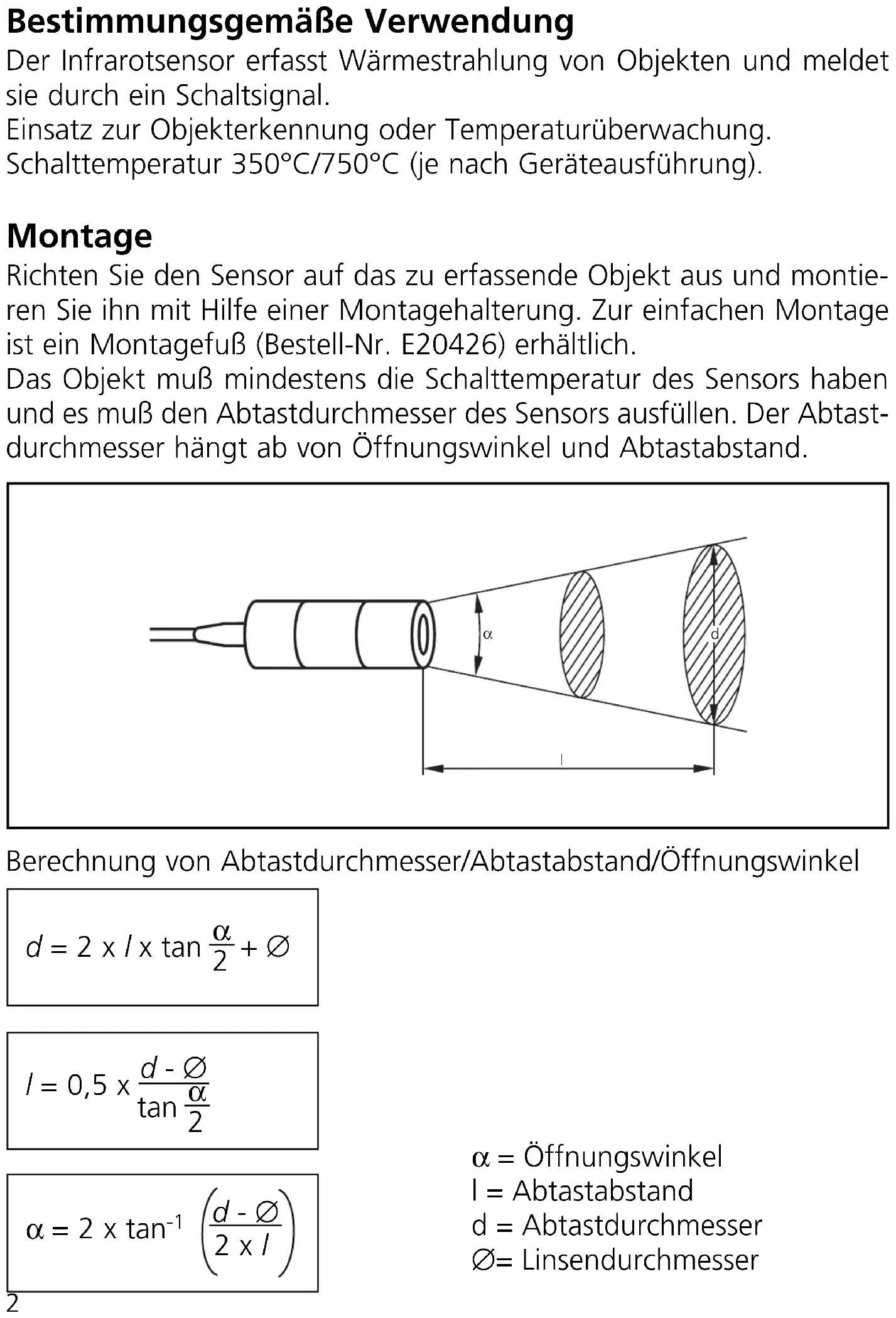

BEDIENUNGSANLEITUNG OW5005 IFM

Bestimmungsgemäße Verwendung

Der Infrarotsensor erfasst Wärmestrahlung von Objekten und meldet sie durch ein Schaltsignal.

Einsatz zur Objekterkennung oder Temperaturüberwachung.

Schalttemperatur 350°C/750°C (je nach Geräteausführung).

Montage

Richten Sie den Sensor auf das zu erfassende Objekt aus und montieren Sie ihn mit Hilfe einer Montagehalterung. Zur einfachen Montage ist ein Montagefuß (Bestell-Nr. E20426) erhältlich.

Das Objekt muß mindestens die Schalttemperatur des Sensors haben und es muß den Abtastdurchmesser des Sensors ausfüllen. Der Abtast-durchmesser hängt ab von Öffnungswinkel und Abtastabstand.

Berechnung von Abtastdurchmesser/Abtastabstand/Öffnungswinkel

$$ d = 2 \times I \times \tan \frac {\alpha}{2} + \varnothing $$

$$ I = 0, 5 \times \frac {d - \varnothing}{\tan \frac {\alpha}{2}} $$

$$ \alpha = 2 \times \tan^ {- 1} \left(\frac {d - \emptyset}{2 \times I}\right) $$

$$ \alpha = \text { Öffnungswinkel } $$

$$ l = A b t a s t a b s t a n d $$

$$ d = \text { Abtastdurchmesser } $$

$$ \emptyset = \text { Linsendurchmesser } $$

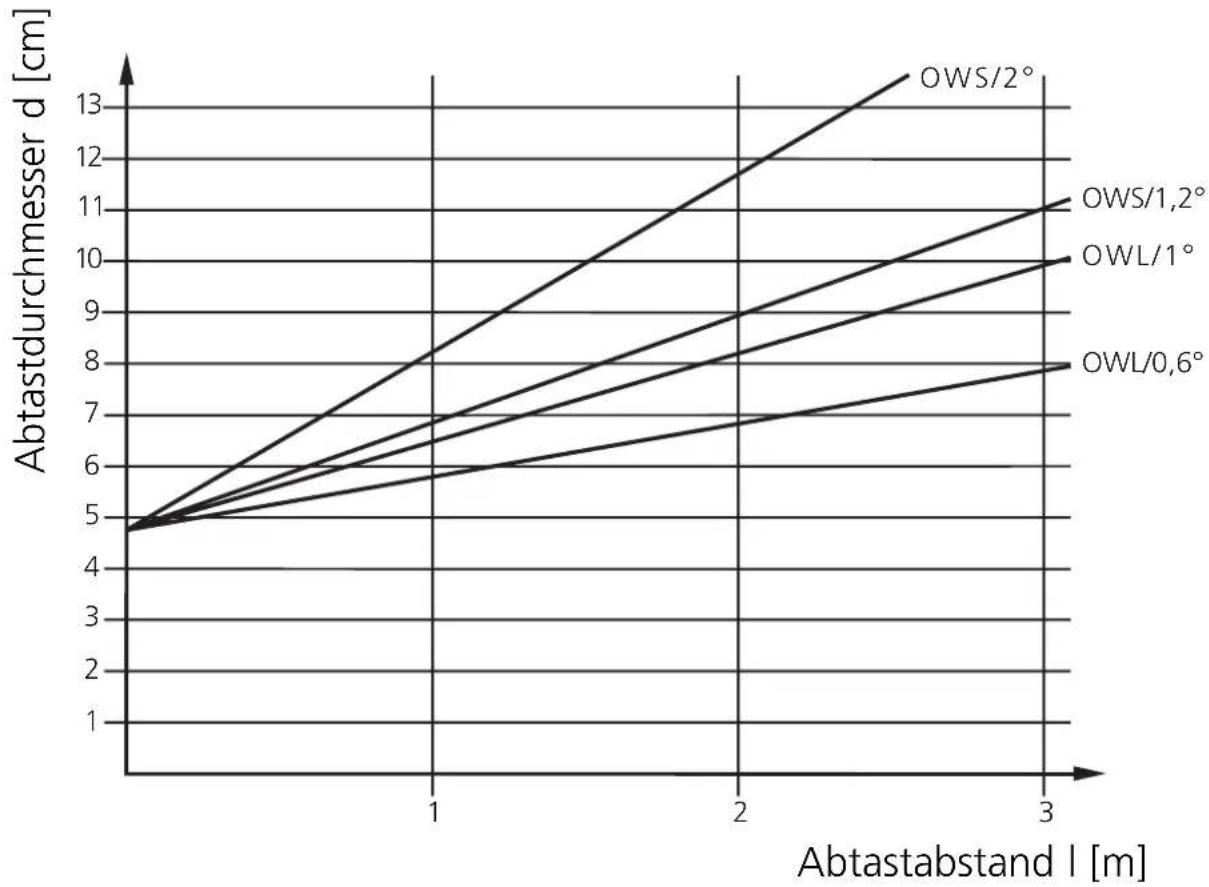

Schaltabstandsdiagramm:

Bei Abtastabständen >5m treten Strahlungsverluste durch den Luftweg auf. Die Objekttemperatur sollte deshalb deutlich über der Schalttemperatur des Sensors liegen.

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei und schliessen Sie das Gerät folgendermaßen an.

DC PNP

DC NPN

Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen, falls dort angegeben.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen. Adernfarben bei ifm-Kabeldosen: BN = braun, BU = blau, BK = schwarz, GN/YE = grün/gelb.

*Ausgang nicht kurzschlußfest.

Kurzschluß kann zur sofortigen Zerstörung des Gerätes führen.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert.

Setzen Sie Geräte mit höherer Schalttemperatur ein, falls im praktischem Betrieb Fehlschaltungen durch Hintergrundstrahlung auftreten (zum Beispiel durch Öfen).

Betreiben Sie den Infrarotsensor bei schwierigen Umweltbedingungen (zum Beispiel Staub, Dunst) oder bei Wärmereflexionen der Umgebung mit Schutztubus (Bestell-Nr. E20427).

Leiten Sie gegebenenfalls Druckluft in den Stutzen des Schutztubus ein, um die Optik sauber zu halten.
