MODE D'EMPLOI TW2002 IFM

Notice d'utilisation Capteurs d’infrarouges pour la mesure de température TW20xx TW21xx 80270318 / 00 09 / 2021

°F °C2 Contenu 1 Remarque préliminaire 4 11 Explication des symboles 4 2 Consignes de sécurité 4 3 Fonctionnement et caractéristiques 5 4 Fonction 5 41 Traitement des signaux de mesure 5 42 Degré d'émission des objets à mesurer 5 43 Fonction de commutation 6 44 Fonction analogique 7 45 Temporisation de la sortie de commutation OUT1 8 46 Fonction de simulation 9 47 Fonction de test 9 48 Fonction d'amortissement 10 49 Fonction Peak-Hold 10 410 IO-Link 10 5 Montage 11 6 Raccordement électrique 14 61 Blindage et mise à la terre 15 7 Eléments de service et d'indication 16 8 Menu 17 81 Structure de menu 17 82 Explication du menu principal 17 83 Explication des fonctions étendues (EF) 18 84 Explication du sous-menu "Simulation" (SIM) 18 9 Mise en service 19 10 Paramétrage 19 101 Paramétrage général 20 1011 Permutation entre les niveaux de menu 21 1012 Verrouillage / déverrouillage 21 1013 Timeout 21 102 Réglages pour la surveillance de température 22 1021 Régler le degré d'émission 223

1022 Degrés d'émission pour TW2000 / TW2003 / TW2100 22 1023 Degré d'émission pour TW2001, TW2101, TW2011, TW2002 23 1024 Réglages pour la surveillance des valeurs limites avec OUT1 24 1025 Configurer le signal analogique pour OUT2 24 103 Réglages par l'utilisateur (option) 24 1031 Régler l'unité de mesure standard pour la température 24 1032 Régler la temporisation pour OUT1 24 1033 Régler l'amortissement des valeurs mesurées 25 1034 Régler la fonction Peak-Hold 25 1035 Régler la fonction de simulation 25 104 Fonctions de service 25 1041 Remettre tous les paramètres au réglage usine 25 11 Fonctionnement 25 111 Changement d'unité en mode Run 25 112 Lire les valeurs de paramètres réglées 26 12 Données techniques et schéma d'encombrement 26 13 Correction d'erreurs 26 14 Maintenance, réparation et élimination 26 15 Réglage usine 274 1 Remarque préliminaire Données techniques, homologations, accessoires et informations supplémentaires sur wwwifmcom

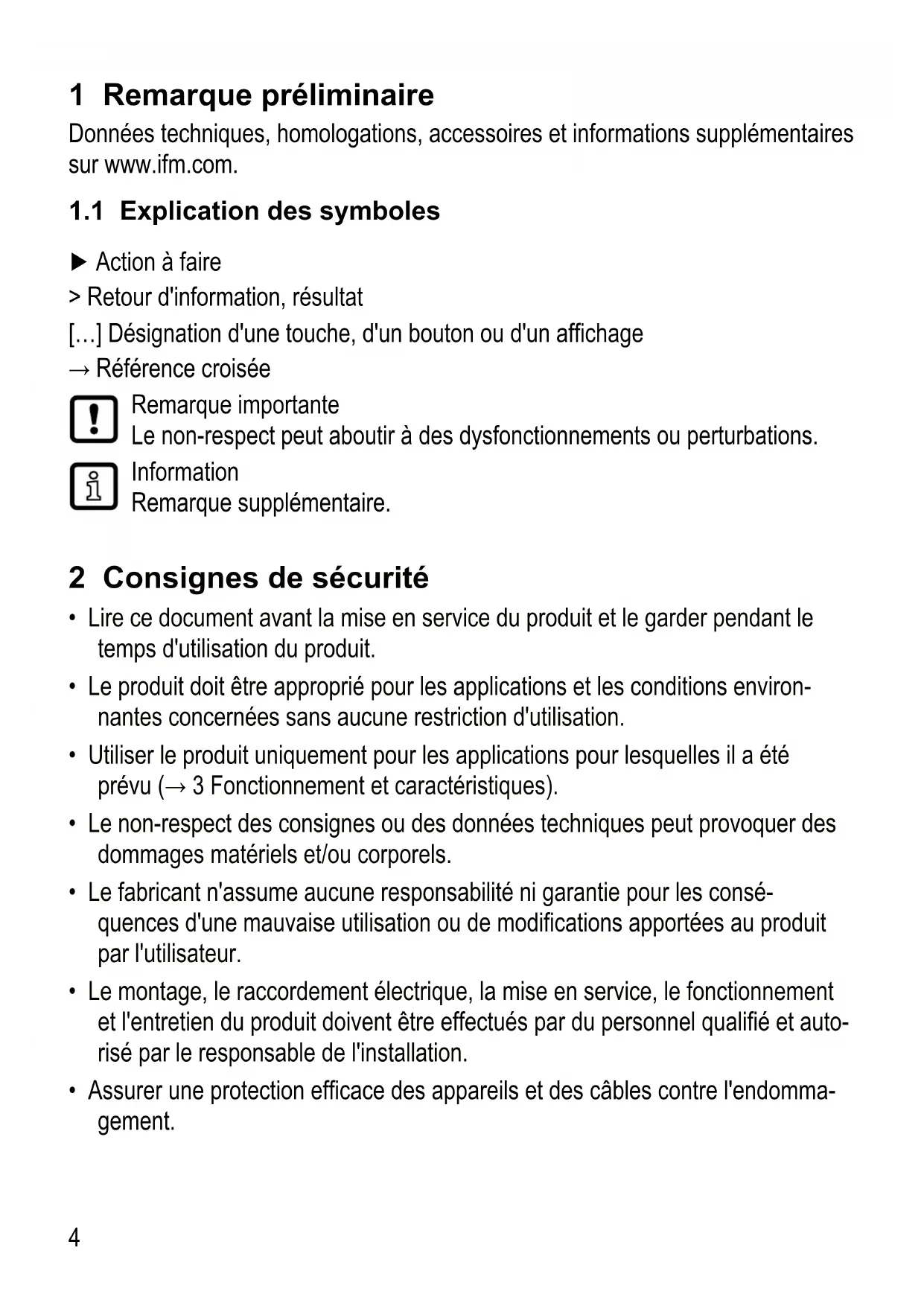

1.1 Explication des symboles

► Action à faire > Retour d'information, résultat […] Désignation d'une touche, d'un bouton ou d'un affichage

• Référence croisée Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations Information Remarque supplémentaire 2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit

• Le produit doit être approprié pour les applications et les conditions environ- nantes concernées sans aucune restriction d'utilisation

• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ 3 Fonctionnement et caractéristiques)

• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels

• Le fabricant n'assume aucune responsabilité ni garantie pour les consé- quences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur

• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et auto- risé par le responsable de l'installation

• Assurer une protection efficace des appareils et des câbles contre l'endomma- gement5

3 Fonctionnement et caractéristiques L'appareil surveille la température d'objets extrêmement chauds ou difficilement accessibles Il détecte le rayonnement infrarouge émis par les objets et le convertit en un signal de commutation électrique et un signal de sortie analogique (420 mA) 4 Fonction

4.1 Traitement des signaux de mesure

• L'appareil a une interface IO-Link

• L'appareil affiche la température mesurée

• Il génère deux signaux de sortie selon le paramétrage : OUT1 : Sortie de commutation / IO-Link Paramétrage - Signal de commutation : valeurs limites pour la température (→ 10.2.4) OUT2 : sortie analogique Paramétrage - Signal analogique pour la température (→ 10.2.5)

4.2 Degré d'émission des objets à mesurer

Le capteur de température infrarouge réagit à la chaleur rayonnée ou le rayonne- ment infrarouge de l'objet Il dépend de la matière et de la surface Afin d'obtenir des résultats de mesure précis, le degré d'émission de l'objet à mesurer doit être réglé sur l'appareil (→ 10.2.1 Régler le degré d'émission) Le degré d'émission d'un radiateur thermique idéal (corps noir) est de 100 % Le degré d'émission pour les corps réels est inférieur à 100 % Les degrés d'émission indiqués dans les tableaux (→ 10.2.2 et → 10.2.3) sont des valeurs de référence approximatives Pour une détermination exacte de la température nous recom- mandons d'effectuer une mesure de la valeur de référence Pour TW2000 / TW2003 / TW2100 on peut utiliser l'étiquette fournie pour la mesure de la valeur de référence jusqu'à une température de 250 °C Pour compenser les influences de l’environnement il peut être utile de régler un degré d'émission plus haut C'est pourquoi un réglage jusqu'à 110 % est possible6 Un faux degré d'émission réglé mène à des erreurs lors de la mesure de température

4.3 Fonction de commutation

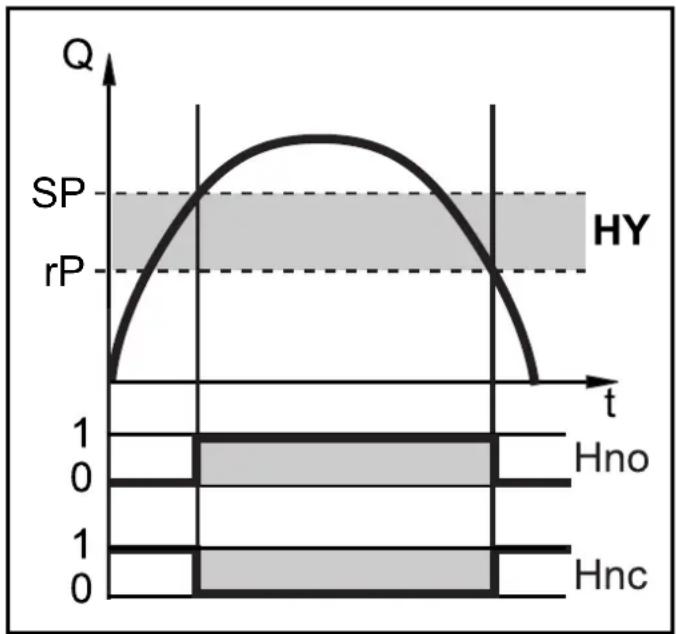

OUT1 change son état de commutation si les seuils de commutation réglés (SP1, rP1) ne sont pas atteints ou sont dépassés

Normalement ouvert (NO) : [ou1] = [Hno] Normalement fermé (NF) : [ou1] = [Hnc] D'abord le seuil d'enclenchement (SP1) est réglé, ensuite le seuil de dé- clenchement (rP1) avec la différence souhaitée Si SP1 est modifié, rP1 change automatiquement, l’écart reste inchangée Exception : SP1 est réduit jusqu'à ce que rP1 soit inférieur à l'étendue de mesure si l’écart constant est respecté Dans un tel cas rP1 est souvent gardé sur la valeur initiale de l'étendue de mesure7

4.4 Fonction analogique

L'appareil convertit le signal mesuré en un signal analogique proportionnel à la température de 420 mA um L'étendue de mesure peut être mise à l'échelle :

• [ASP2] détermine à quelle valeur mesurée le signal de sortie est 4 mA

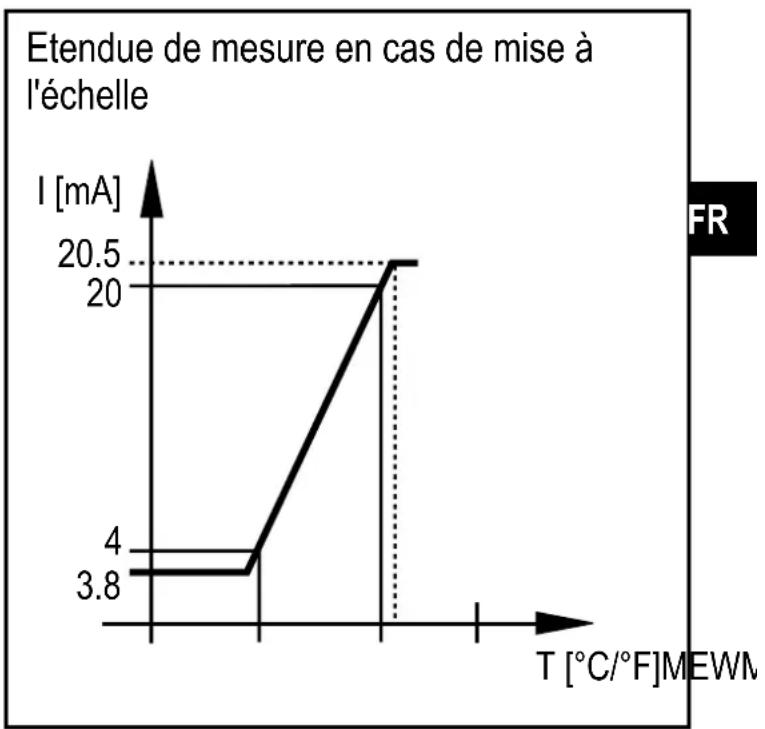

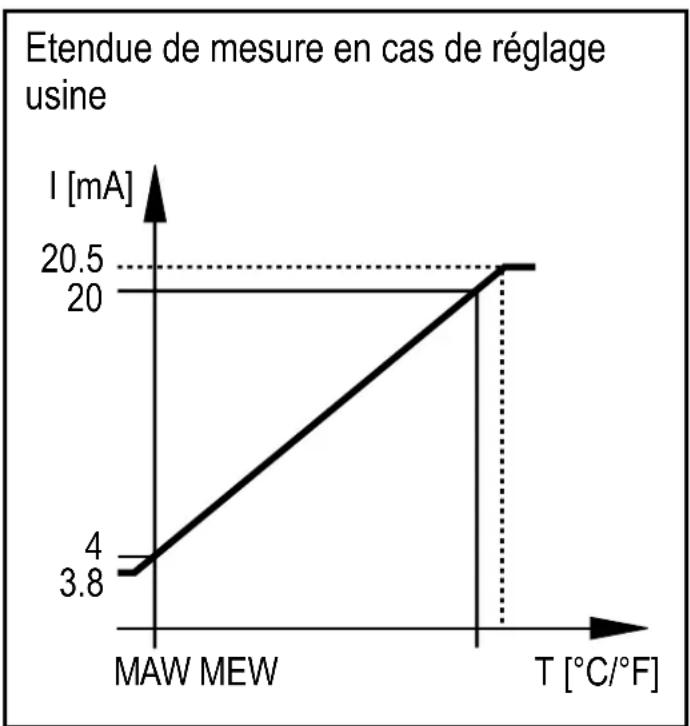

• [AEP2] détermine à quelle valeur mesurée le signal de sortie est 20 mA Etendue de mesure en cas de réglage usine Etendue de mesure en cas de mise à l'échelle MAW MEW

MAW = Valeur initiale de l'étendue de mesure MEW = Valeur finale de l'étendue de mesure ASP2 = Valeur minimum de la sortie analogique AEP2 = Valeur maximum de la sortie analogique8

4.5 Temporisation de la sortie de commutation OUT1

Quand la temporisation est changée (→ 10.3.2) OUT1 ne change pas son état de commutation immédiatement quand les limites de commutation réglées sont dépassées ou pas atteintes (SP1, rP1) mais seulement après l'écoulement de la temporisation (temporisation à l'enclenchement dS1, temporisation au déclenche- ment dr1) Si l'événement de commutation n'existe plus après l'écoulement de la temporisation, la sortie ne change pas d'état Fonction de commutation sur OUT1 avec et sans temporisation : dS1 dS1dr1dr1

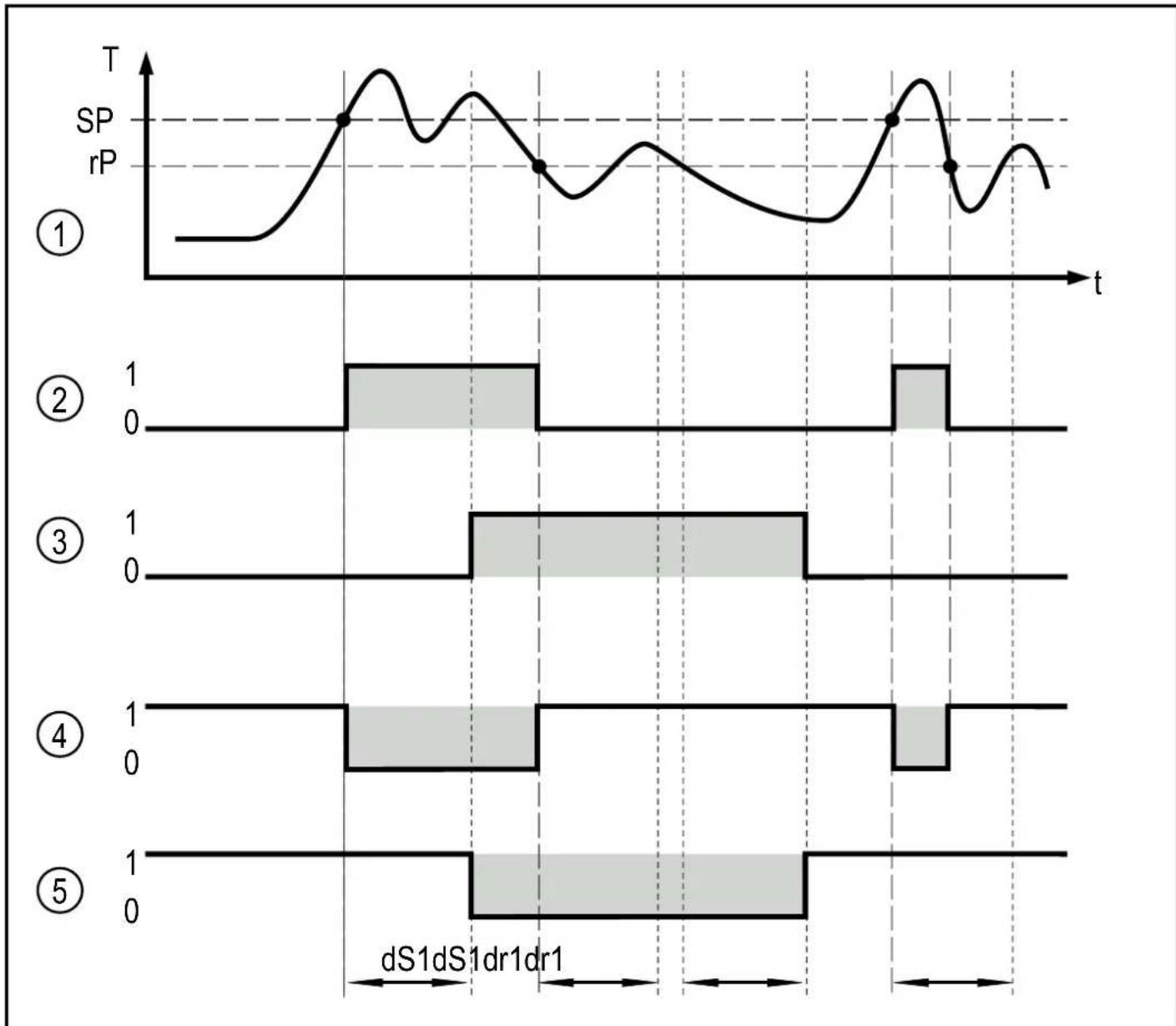

T = température SP = seuil d'enclenchement rP = seuil de déclenchement t = temps dS1 = temporisation à l'enclenchement dr1 = temporisation au déclenchement9

(1) Courbe de température du uide (2) Hno (fonction hystérésis / normalement ouvert) (3) Hno avec temporisation à l'enclenchement et au déclenchement (4) Hnc (fonction hystérésis, normalement fermé) (5) Hnc avec temporisation à l'enclenchement et au déclenchement

4.6 Fonction de simulation

La fonction de simulation aide à la mise en service de l'installation Via le menu SIM (→ 10.3.5) il est possible d'activer la simulation d'une tempéra- ture mesurée quelconque dans l'étendue de mesure La simulation prend effet sur l'affichage et les sorties Après une durée réglable, la fonction de simulation est terminée automatiquement Pour indiquer le mode de simulation indiqué, l'affichage alterne entre la valeur simulée et "SIM"

4.7 Fonction de test

Pour vérifier tout le traitement des signaux ainsi que la sortie de commutation et la sortie analogique, le capteur de température par infrarouges dispose d'une fonction de test interne La fonction de test est activée via un signal statique sur la broche 5 ou via IO-Link La fonction de test simule un signal d'un détecteur de rayonnement qui génère un courant de sortie de 20,5 mA et active la fonction de commutation avec fonction- nement correct du capteur si la sortie de commutation n'est pas encore commutée par la configuration [OL] est affiché L'appareil reste en mode test tant que le signal statique est sur la broche 5 Si la fonction de test est activée via IO-Link, la durée est de 10 s Ensuite l'appareil se remet automatiquement en mode RUN Pour l'activation de la fonction de test via la broche 5, un signal statique (1034 V selon IEC 61131-2) > 300 ms doit être appliqué La fonction de test est désactivée via un signal statique "low" > 300 ms sur la broche 5 Si la fonction de test n'est pas utilisée : ► Mettre l'entrée de test (broche 5) sur l'alimentation moins ► Comme alternative, utiliser un connecteur femelle 4 fils pour lequel la broche 5 n'est pas utilisée10

4.8 Fonction d'amortissement

S'il y a des fluctuations de courte durée de la température de l'objet à mesurer, la fonction d'amortissement assure une stabilisation du signal de mesure La plus grande la constante de temps dAP est sélectionné (→ 10.3.3 Régler l'amortisse- ment des valeurs mesurées), le plus faible l'effet des fluctuations de température perturbantes sur la valeur mesurée OUT2 [mA]

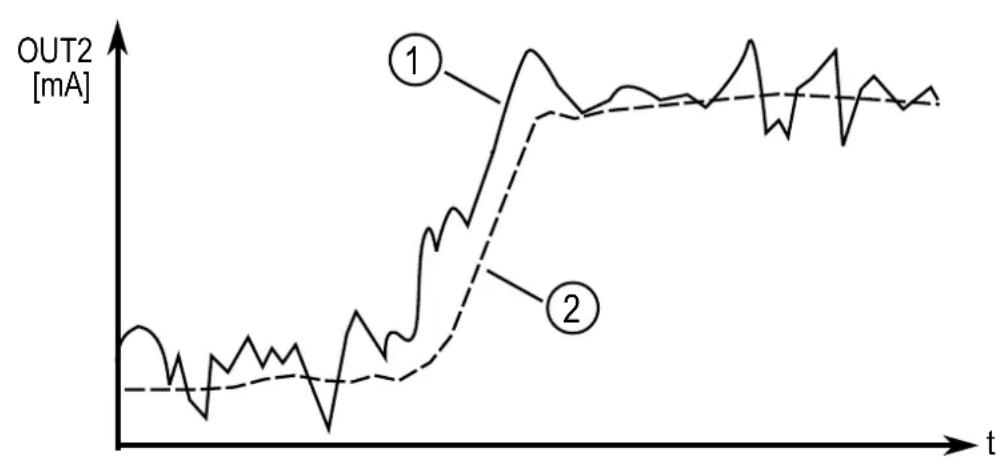

(1) Signal de sortie sans fonction de lissage (2) Signal de sortie avec fonction de lissage

4.9 Fonction Peak-Hold

Pour la détection des températures cycliques, par exemple pour des objets qui passent devant le capteur de température infrarouge, on peut régler un temps de maintien Uniquement la valeur de mesure maximale est affichée et fournie pendant ce temps de maintien Il est utile de régler le temps de maintien à environ 1,5 fois le temps des cycles de l'objet Le temps de maintien [Phld] peut être réglé entre 0600 s (→ 10.3.4 Régler la fonction Peak-Hold)

Cet appareil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic De plus, le paramétrage de l'appareil est possible pendant le fonctionnement L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link Pour une communication hors fonctionnement, il vous suffit d’un PC, d’un logiciel IO-Link adapté et d’un câble adaptateur IO-Link11

Les IODD nécessaires pour la configuration de l'appareil, des informations détail- lées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et logiciel IO-Link sont disponibles sur wwwifmcom 5 Montage ► Fixer l'appareil avec un dispositif de fixation Accessoires → www.ifm.com. Avec une température ambiante > 65 °C l'appareil doit être refroidi ou protégé par une plaque isolante contre la chaleur rayonnée Observer le diamètre du champ de mesure (1) et la distance de mesure (2) pour l'orientation correcte L'objet à mesurer ne doit pas être plus petit que le diamètre du spot de mesure : [mm]

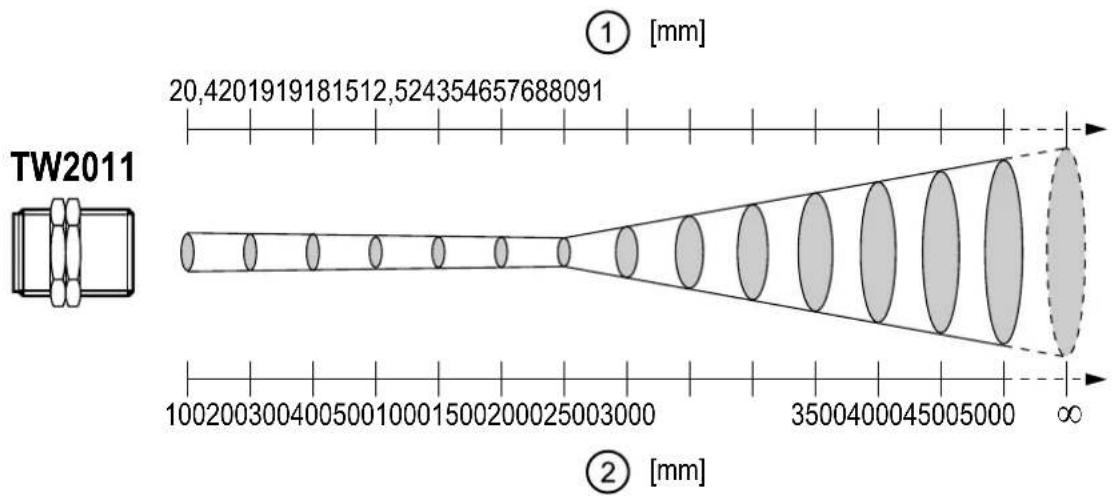

TW2011 20,4 20 19 19 18 15 12,5 24 35 46 57 68 80 91100 200 300 400 500 1000 1500 2000 2500 30003500 4000 4500 5000 Pour boîtiers TW21xx: ► Aligner la tête de mesure de façon à ce que la lampe témoin verte soit visible sur l'objet à mesurer sous la forme d'un spot lumineux rond 21,2 18,1 15 11,9 9 17,2 24,9 5 6,8 8,6 10,3 12 16,6 20,9 32,5 25,3

18,2 15,9 13,6 11,3 9 6,7 11,7

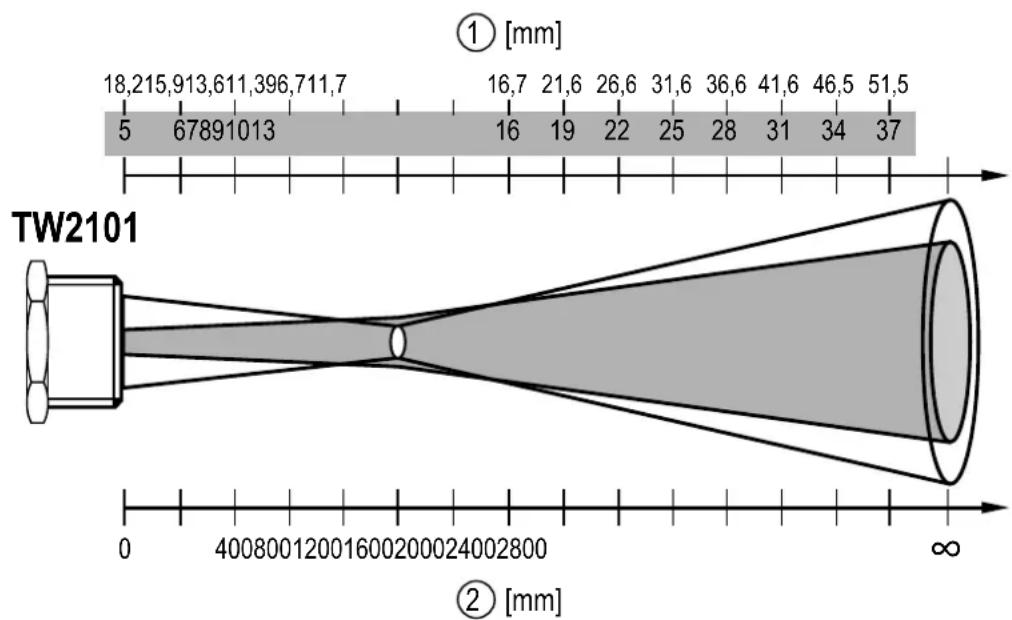

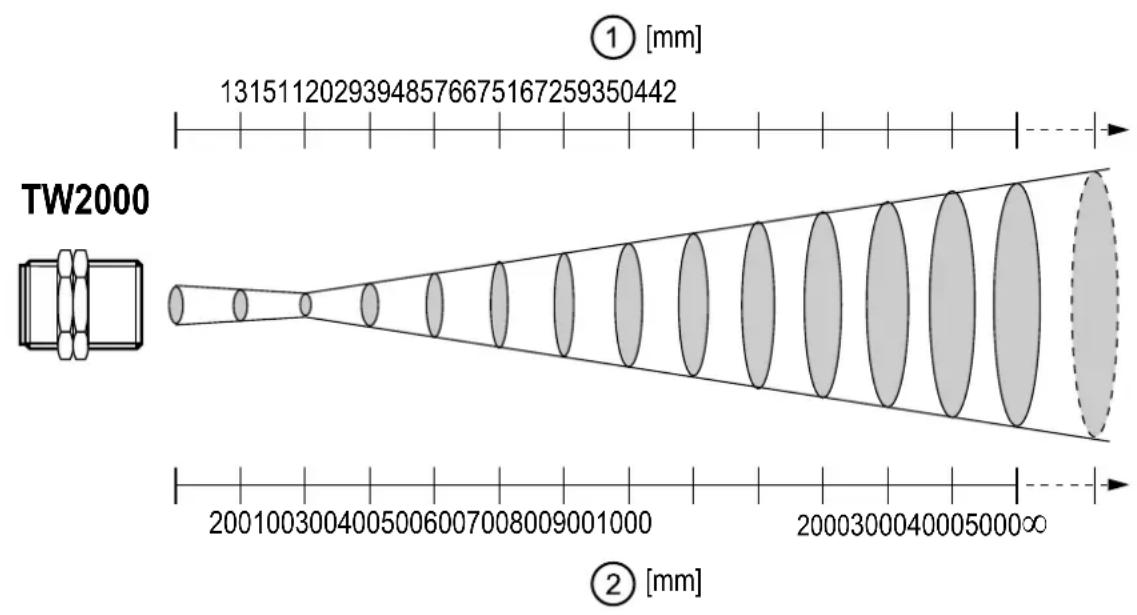

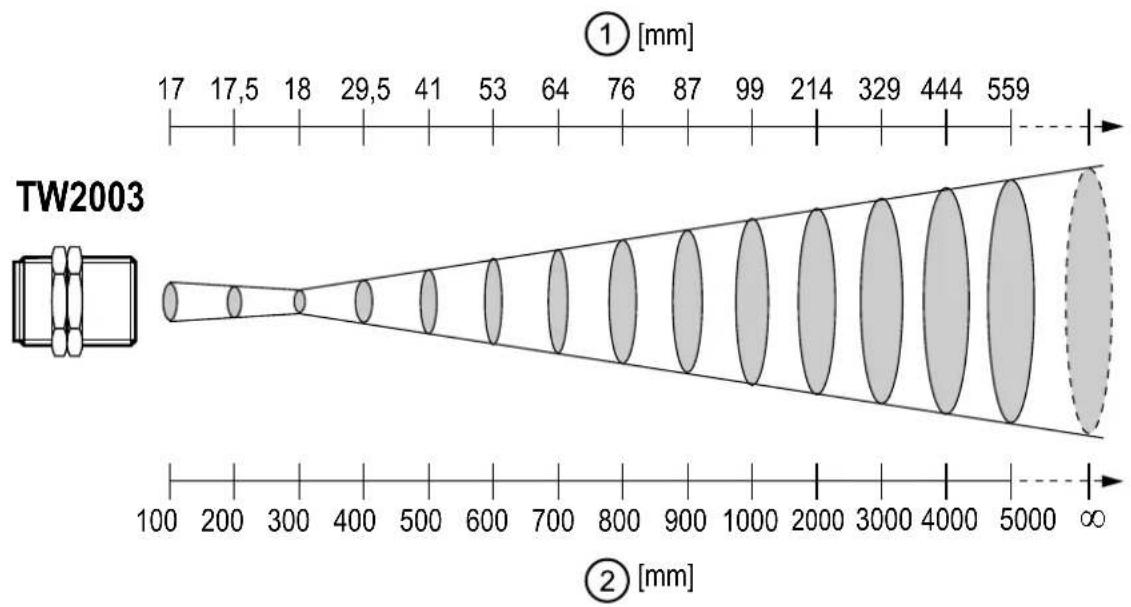

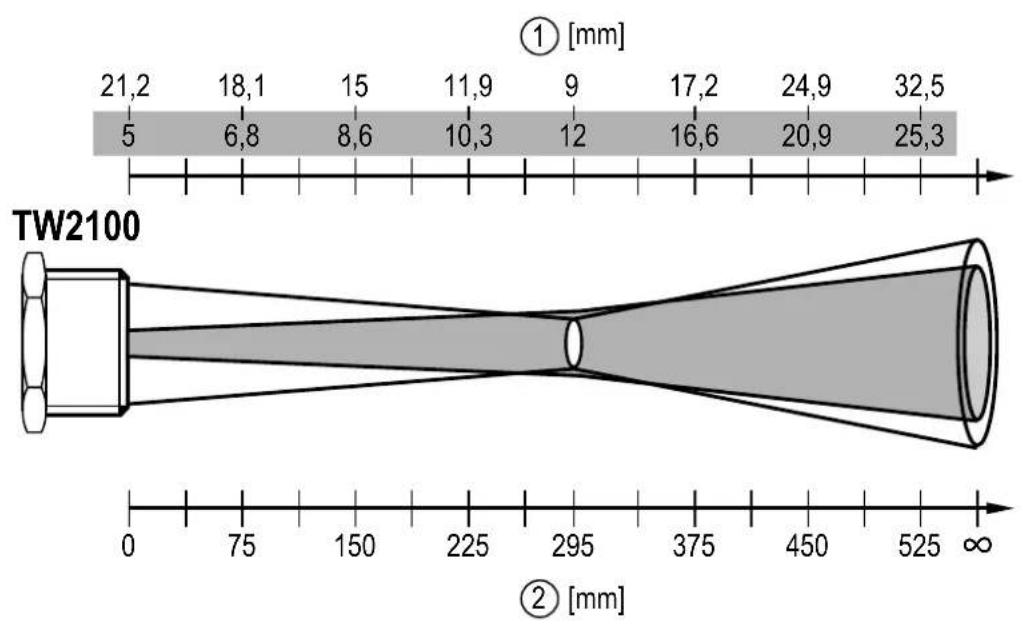

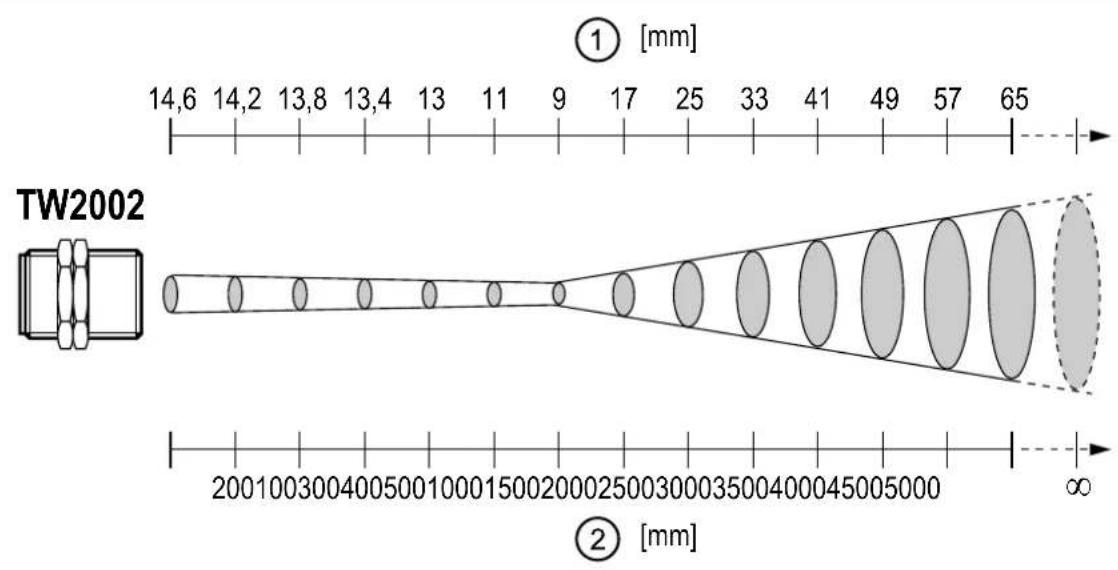

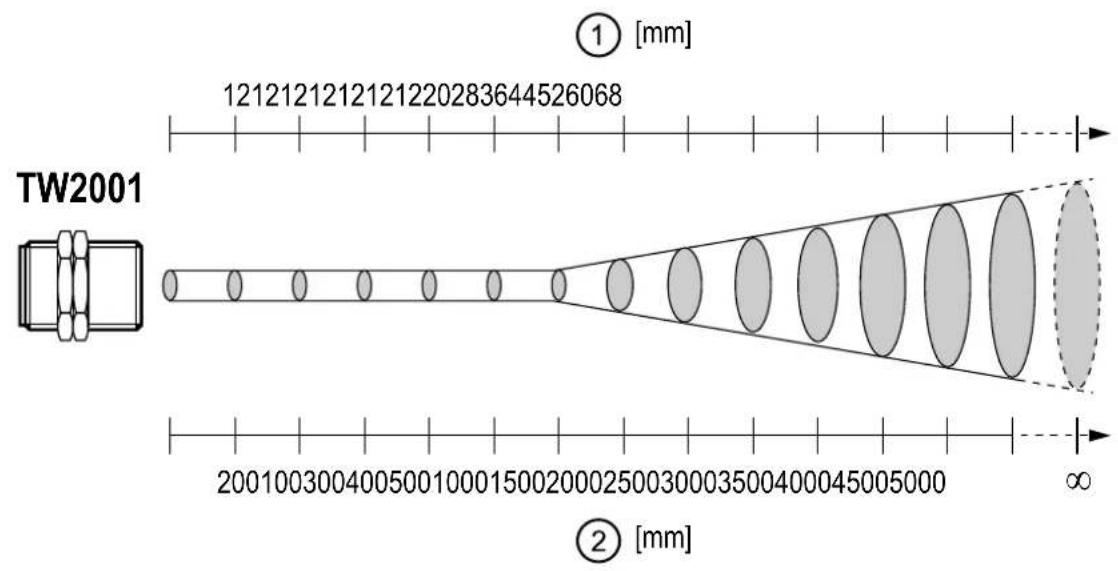

TW2101 (1) Champ de mesure ; Diamètre lampe témoin LED (2) Distance de mesure 6 Raccordement électrique L'appareil doit être raccordé par un électricien qualifié Les règlements nationaux et internationaux relatifs à l'installation de maté- riel électrique doivent être respectés Alimentation en tension selon EN 50178, TBTS, TBTP L'appareil est alimenté en basse tension 24 V DC (1832 V DC) L'alimentation en tension doit satisfaire aux conditions de la très basse tension de sécurité EN 50178, TBTP, TBTP ► Mettre l'installation hors tension ► Raccorder l'appareil comme suit :

BK : noir BN : brun BU: bleu GY : gris WH : blanc

Couleurs selon DIN EN 60947-5-215

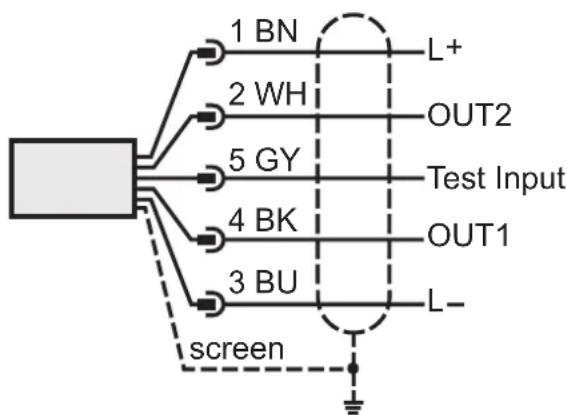

Broche 1 L+ Broche 2 (OUT2) sortie analogique Broche 3 L- Broche 4 (OUT1) sortie de commutation IO-Link Broche 5 Test input (entrée test) ► Utiliser un câble blindé Le blindage du câble doit être raccordé au boîtier du capteur Pour la commutation de charges inductives : ► Utiliser une diode de roue libre

6.1 Blindage et mise à la terre

Le boîtier de l'appareil est raccordé au blindage du câble via le connecteur En cas de différences de potentiel entre les points de mise à la terre, un courant de compensation peut circuler par le blindage raccordé sur les deux côtés Dans ce cas poser un câble d'équipotentiel supplémentaire Afin d'éviter des courants de compensation, l'appareil peut être monté de manière isolée En ce cas, le blindage doit être raccordé avec la terre fonctionnelle du système Sans montage isolé et sans égalisation de potentiel, la tension parasite sur le capteur de température infrarouge peut être de 32 V maximum16 7 Eléments de service et d'indication Out1 Enter

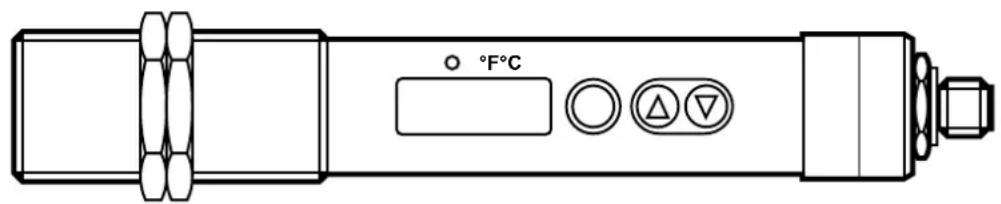

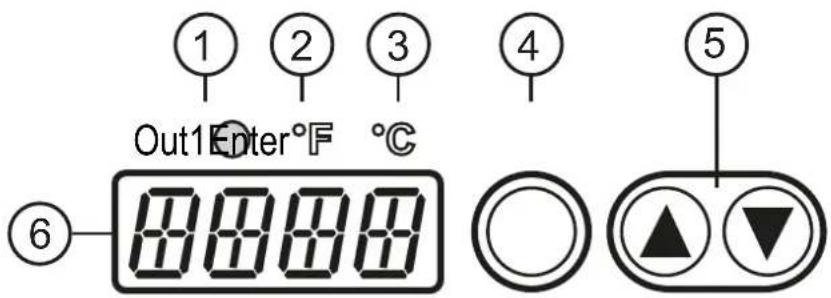

1 à 3 : LED indicatrices LED 1 = état de commutation de la sortie LED 2 = indication de température en °F LED 3 = indication de température en °C 4 : Bouton-poussoir [Enter]

• Sélection des paramètres

• Lecture des valeurs réglées

• Validation des valeurs de paramètres 5 : Boutons Set [▲] et [▼]

• Sélection des paramètres

• Activation de la fonction de réglage

• Changer les valeurs de paramètres

• Changement d'unité d’affichage en mode de fonctionnement normal (mode RUN)

• Verrouillage / déverrouillage 6 : Affichage alphanumérique, 4 digits

• Affichage de la valeur de température

• Affichage des paramètres et de la configuration

• Visualisation de défauts17

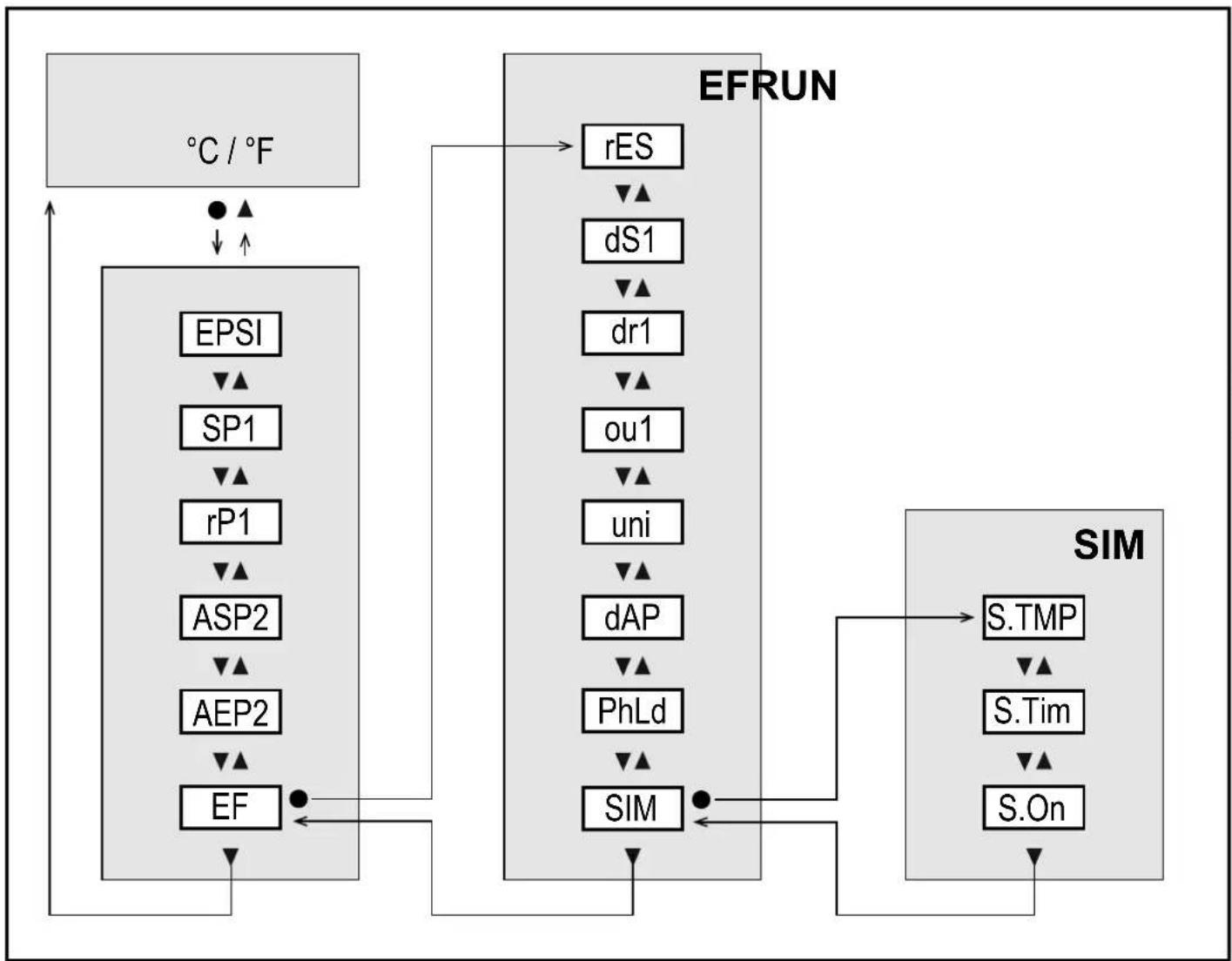

Paramètres Fonction et possibilités de réglage EPSI Degré d'émission : Correction des caractéristiques de rayonnement de l'objet à mesurer SP1 Seuil de commutation = valeur limite supérieure pour la sortie de commutation OUT1 rP1 Seuil de déclenchement = valeur limite inférieure pour la sortie de commutation OUT1 ASP2 Valeur minimum de la sortie analogique OUT2 pour une étendue de mesure mise à l'échelle AEP2 Valeur maximum de la sortie analogique OUT2 pour une étendue de mesure mise à l'échelle18 Paramètres Fonction et possibilités de réglage EF Ouvrir les sous-menus "fonctions étendues"

8.3 Explication des fonctions étendues (EF)

Paramètres Fonction et possibilités de réglage rES Remettre aux réglages usine dS1 Temporisation à l'enclenchement pour OUT1 : Valeur en secondes (10 s en pas de 0,1 s maximum) dr1 Temporisation au déclenchement pour OUT1 : Valeur en secondes (10 s en pas de 0,1 s maximum) ou1 Fonction de sortie pour OUT1 : - Hno : Hystérésis normalement ouvert - Hnc : Hystérésis normalement fermé uni Unité de mesure standard pour la température : °F ou °C dAP Amortissement pour l'affichage de la température, la sortie de commutation et la sortie analogique PhLd Configuration de la fonction Peak-Hold SIM Ouvrir les sous-menus "Simulation"

8.4 Explication du sous-menu "Simulation" (SIM)

Paramètres Fonction et possibilités de réglage STMP Valeur de température simulée STim Durée de la simulation en minutes SON Démarrer la simulation : - On (simulation démarre) - OFF (simulation inactive)19

9 Mise en service A la première mise sous tension d'alimentation ou après remise des paramètres au réglage usine, [ ] est affiché Le degré d'émission doit être réglé : ► Appuyer sur [Enter] [EPSI] est affiché ► Appuyer sur [Enter] > [nonE] est affiché ► Maintenir appuyé [▼] jusqu'à ce que la valeur souhaitée soit indiquée ► Appuyer sur [Enter] > La valeur de température actuelle est affichée L'appareil fonctionne en perma- nence avec le degré d'émission réglé Quand le degré d'émission est réglé, l'appareil fait une initialisation interne et un autodiagnostic à la mise sous tension d'alimentation Après environ 0,5 secondes l'appareil est disponible et commence la fonction de mesure et d'évaluation 10 Paramétrage Les paramètres peuvent être réglés avant le montage et la mise en service ou pendant le fonctionnement Des changements du paramétrage, avec l’installation en marche, peuvent affecter son mode de fonctionnement ► S'assurer du bon fonctionnement de l'installation Pendant le paramétrage l'appareil reste fonctionnel Il continue à exécuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramé- trage soit validé Un paramétrage peut également être effectué via l'interface IO-Link (→ 410 IO-Link)20

10.1 Paramétrage général

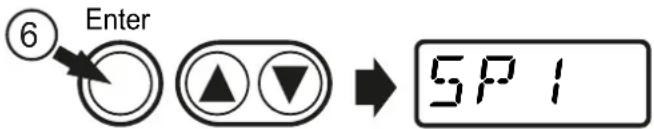

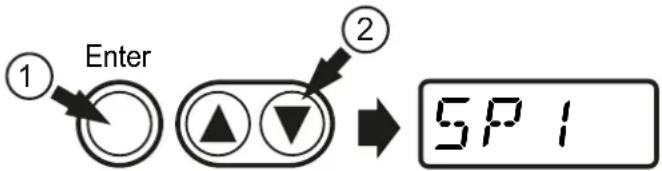

Sélectionner le paramètre 1 Appuyer brièvement sur [Enter] 2 Appuyer sur [▲] ou [▼] jusqu'à ce que le paramètre souhaité soit affiché Enter

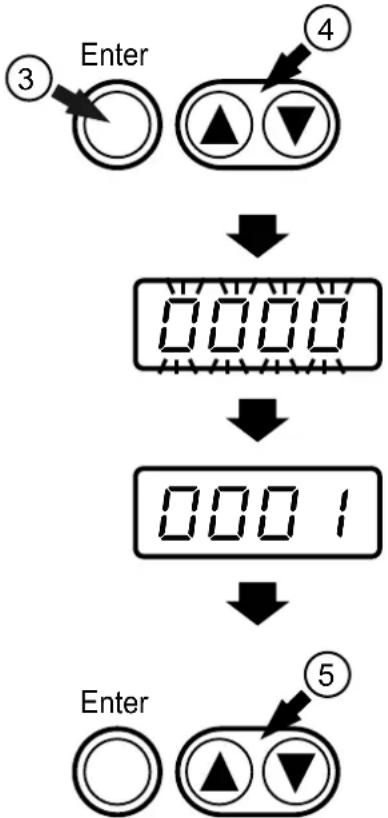

Changer la valeur du paramètre 3 Appuyer brièvement sur [Enter] > La valeur réglée actuellement est affichée 4 Maintenir appuyé [▲] ou [▼] pendant 1 s > L'affichage clignote d'abord, ensuite en permanence 5 Changer la valeur avec [▲] ou [▼]. Maintenir appuyé [▲] ou [▼]. > Cycle accéléré des valeurs numériques

Valider la valeur de paramètre 6 Appuyer brièvement sur [Enter] > Le paramètre est indiqué de nouveau La nouvelle valeur réglée est sauve- gardée Enter

Terminer le paramétrage et passer à l'affichage de la valeur process : ► attendre 30 secondes

► passer du sous-menu au menu principal, du menu principal à l'affichage de la valeur process avec [▲] ou [▼].21

Passer au sous-menu ► Sélectionner [EF] ou [SIM] et passer au sous-menu en appuyant sur [Enter] Retour à l'affichage de la valeur process ► Passer du sous-menu au menu principal, du menu principal à l'affichage de la valeur process avec [▲] ou [▼] ou Timeout : ► attendre 30 secondes ou fonction Escape : ► appuyer sur [▲] et [▼] simultanément.

10.1.2 Verrouillage / déverrouillage

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse program- mation non intentionnelle A la livraison : non verrouillé Verrouiller ► S'assurer que l'appareil est en mode de fonctionnement normal ► Appuyer sur [▲] et [▼] simultanément pendant 10 s. > [Loc] est affiché Durant le fonctionnement : [Loc] est affiché si l'on essaie de changer les valeurs des paramètres Déverrouiller ► Appuyer sur [▲] et [▼] simultanément pendant 10 s. > [uLoc] est affiché [Loc] [uLoc]

Si lors du changement d'un paramètre aucun bouton n'est appuyé pendant 30 s, l'appareil se remet en mode de fonctionnement sans que le paramètre soit changé22

10.2 Réglages pour la surveillance de température

10.2.1 Régler le degré d'émission

► Sélectionner [EPSI] et régler le degré d'émission pour l'objet à mesurer via [▲] ou [▼]. Quand [▲] ou [▼] est relâché, la température cible est indiquée pendant env 2 s Ensuite, EPSI est indiqué de nouveau Conformer la valeur souhaitée avec [Enter] TW2000 / TW2003 / TW2100 - Régler le degré d'émission à l'aide de l'étiquette fournie (jusqu'à 250 °C maximum) : S'assurer lors des mesures suivantes que la température de l'objet à mesurer reste constante ► Sélectionner [EPSI] et régler le degré d'émission à 94 % ► Appliquer l'étiquette sur l'objet à mesurer et mesurer la température avec le capteur de température infrarouge (= température de référence) ► Enlever l'étiquette et mesurer la température de l'objet de nouveau > La température affichée diffère de la température de référence ► Sélectionner [EPSI] et changer le degré d'émission ► Mesurer l'objet de nouveau ► Répéter l'opération jusqu' à ce que la valeur indiquée correspond à la température de référence déterminée Une réduction du degré d'émission mène à un affichage de température élevé et vice versa Menu principal : [EPSI]

10.2.2 Degrés d'émission pour TW2000 / TW2003 / TW2100

(λ = 8...14 μm) Matière [%] Matière [%] Oxyde d'aluminium 76 Chaux 91 Asphalte 9098 Klinker, glacé 75 Four 96 Plaque de cuisson 95 Béton 5565 Cuivre, oxydé 78 Bitume (carton bitumé) 96 Plastique, opaque 6595 Pain dans le four 88 Cuir 7580 Oxyde de fer 8589 Marbre 94 Email 8488 Laiton, oxydé 5664 Terre 9296 Papier 709423

Peintures et laques, brillantes 92 Sable 90 Peintures et laques, mates 96 Argile réfractaire 75 Plâtre 8090 Emetteur noir 100 Verre 8595 Acier, inoxydable 45 Graphite 98 Acier, oxydable en rouge 69 Caoutchouc, noir 94 Textiles 7588 Peau, humaine 98 Eau 9298 Radiateur 8085 Ciment 90 Bois 8090 Brique 9396

10.2.3 Degré d'émission pour TW2001, TW2101, TW2011, TW2002

• TW2001, TW2101, TW2011 (λ = 1,1 p. 1
• ,7 μm) TW2002 (λ = 0,78 p. 1
• ,06 μm) Matière [%] [%] Aluminium, poli 5 15 Aluminium, usiné 10 25 Amiante-ciment 60 70 Bronze, poli 1 3 Bronze, usiné 15 30 Chrome, poli 15 30 Fer, très calaminé 90 95 Fer, croûte de laminage 75 90 Fer, liquide 15 30 Or et argent 1 2 Graphite, usiné 85 90 Cuivre, oxydé 70 90 Laiton, oxydé (terne) 50 70 Nickel 8 20 Porcelaine, émaillée 50 60 Porcelaine, rugueuse 75 85 Suie 90 95 Argile réfractaire 40 5024 TW2001, TW2101, TW2011 (λ = 1,1 p. 1
• ,7 μm) TW2002 (λ = 0,78 ,06 μm) Matière [%] [%] Scories 80 85 Emetteur noir 100 100 Faïence, émaillée 85 90 Brique 85 90 Zinc 40 60 p. 1

10.2.4 Réglages pour la surveillance des valeurs limites avec OUT1

► Sélectionner [ou1] et régler la fonction de commutation : - Hno = fonction hystérésis / normalement ouvert, - Hnc = fonction hystérésis / normalement fermé ► Sélectionner [SP1] et régler la valeur du seuil haut à laquelle la sortie commute ► Sélectionner [rP1] et régler la valeur du seuil bas à laquelle la sortie commute Menu EF : [ou1] Menu principal : [SP1] [rP1]

10.2.5 Configurer le signal analogique pour OUT2

► Sélectionner [ASP2] et régler la valeur pour laquelle la valeur minimale est fournie ► Sélectionner [AEP2] et régler la valeur pour laquelle la valeur maximale est fournie Menu principal : [ASP2] [AEP2]

10.3 Réglages par l'utilisateur (option)

10.3.1 Régler l'unité de mesure standard pour la température

► Sélectionner [uni] et régler l'unité de mesure : [°C] ou [°F] Menu EF : [uni]

10.3.2 Régler la temporisation pour OUT1

[dS1] = temporisation à l'enclenchement, [dr1] = temporisation au déclen- chement ► Sélectionner [dS1] ou [dr1] et régler la valeur en secondes (à 0,0 la temporisation n'est pas active) Menu EF : [dS1] [dr1]25

10.3.3 Régler l'amortissement des valeurs mesurées

► Sélectionner [dAP] et régler la constante d'amortissement en secondes: 0600 s en pas de 0,1 s Menu EF : [dAP]

10.3.4 Régler la fonction Peak-Hold

► Sélectionner [Phld] et régler le temps de maintien en millisecondes: 0600 s en pas de 0,1 s Menu EF : [PhLd]

10.3.5 Régler la fonction de simulation

► Sélectionner [SFLW] et régler la valeur de température à simuler ► Sélectionner [STim] et régler la durée de la simulation ► Sélectionner [SOn] et régler la fonction : - On : La simulation commence Les valeurs sont simulées pendant la durée réglée sous [STim] SIM est affiché en alternance avec les valeurs process Annulation avec [Enter] - OFF : Simulation non active Menu SIM : [STMP] [STim] [SOn]

10.4 Fonctions de service

10.4.1 Remettre tous les paramètres au réglage usine.

► Sélectionner [rES] ► Appuyer brièvement sur [Enter] ► Maintenir appuyé [▲] ou [▼]. > [----] est affiché ► Appuyer brièvement sur [Enter] > [ ] est affiché Le degré d'émission doit être réglé de nouveau (→ 1021) Il est utile que vous notiez vos réglages dans un tableau avant d'exécuter la fonction reset (→ 15 Réglage usine) Menu EF : [rES] 11 Fonctionnement

11.1 Changement d'unité en mode Run

La température est affichée en unité de mesure standard réglée (→ 10.3.1) L'unité d'affichage peut être changée par appui sur le bouton-poussoir ► En mode Run, appuyer brièvement sur [▼] ou [▲]. > La valeur process est affichée pendant 30 s en une autre unité de tempéra- ture ; la LED correspondante est allumée26

11.2 Lire les valeurs de paramètres réglées

► Appuyer brièvement sur [Enter] ► Appuyer sur [▼] ou [▲] jusqu'à ce que le paramètre souhaité soit affiché. ► Appuyer brièvement sur [Enter] > L'appareil indique la valeur de paramètre réglée actuellement pendant 30 secondes Ensuite, il rentre au mode Run 12 Données techniques et schéma d'encombrement Données techniques et schéma d'encombrement sur wwwifmcom 13 Correction d'erreurs Affichage erreur [SC1] clignote à 2 Hz LED OUT1 clignote à 4 Hz Sortie de commutation surcharge

] et la valeur process change à 0,5 Hz Température excessive dans l'appareil (> 75 °C)

] et la valeur process change à 0,5 Hz LED OUT1 clignote à 4 Hz Température dans l'appareil excessive (> 120 °C) > Sortie de commutation est désactivée LED OUT1 clignote à 2 Hz Mauvais raccordement de la tension d'alimentation Aucun affichage Tension d’alimentation trop faible [UL] En dessous de l'étendue de mesure [OL] Au-dessus de l'étendue de mesure 14 Maintenance, réparation et élimination Une souillure de la lentille mène à un affichage faux de la valeur de mesure ► Vérifier la lentille régulièrement et la nettoyer en cas de besoin : - Enlever la poussière en soufflant ou à l'aide d'un pinceau souple27

- Utiliser des chiffons propres, souples et sans peluches ou des chiffons fournis sur le marché pour le nettoyage des lentilles - En cas de souillures plus graves, utiliser une liquide vaisselle ou du savon liquide Ensuite rincer doucement avec de l'eau claire Orienter la lentille vers le bas - Exercer peu de pression sur la lentille lors du nettoyage afin d'éviter des rayures 15 Réglage usine Paramètre Réglage usine Réglage utilisateur TW2000 TW2100 TW2003 TW2001 TW2101 TW2002 TW2011 SP1 250 °C 50 °C 500 °C 1000 °C 550 °C rP1 230 °C 45 °C 480 °C 960 °C 530 °C ASP2 0 °C -30 °C 250 °C 500 °C 300 °C
