SF3200 - Thermomètre électronique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sonde de débit (capteur de flux)
Modèle	SF3200
Marque	IFM
Application	Surveillance de circulation de liquides et gaz
Compatibilité	Boîtier électronique VS0200 requis
Alimentation	Via VS0200, TBTS/TBTP selon EN50178
Raccordement électrique	Connecteur M12 x 1
Raccordement process	M12 x 1, G1/4", G1/2" (selon variante)
Dimensions (M12 x 1 / G1/4)	Longueur 54 mm, profondeur d'immersion 15 mm
Dimensions (G1/2)	Longueur 74 mm, profondeur d'immersion 33 mm
Matériau du boîtier	Acier inoxydable, PTFE pour certaines pièces
Sortie	Signal de commutation (liquide en circulation / pas en circulation)
Température de fluide	Non spécifiée, adaptée aux milieux liquides et gazeux usuels
Pression maximale	Non spécifiée, usage industriel standard
Distance de montage	Min. 5 x DN en amont, min. 3 x DN en aval
Installation	Par un électricien qualifié, respect des normes nationales
Entretien	Nettoyage périodique de la sonde, éviter les dépôts
Sécurité	Alimentation isolée galvaniquement avec fusible UL (cULus)
Normes	EN50178, cULus
Poids	Environ 0.1 kg (estimation)

FOIRE AUX QUESTIONS - SF3200 IFM

Comment installer la sonde SF3200 dans une canalisation horizontale ?

Montez l'appareil latéralement si possible, avec la partie sensible complètement dans le fluide. Évitez le montage par le bas pour prévenir les dépôts, et par le haut assurez-vous que le tube est rempli.

Quels types de fluides peuvent être surveillés avec le SF3200 ?

La sonde convient aux milieux liquides et gazeux. Elle détecte si un débit minimal est atteint.

Le SF3200 fonctionne-t-il sans le boîtier électronique VS0200 ?

Non, le SF3200 est une sonde qui nécessite le boîtier VS0200 pour l'alimentation et le traitement du signal.

Quelle est la profondeur d'immersion requise ?

Pour les versions M12 x 1 et G1/4, la profondeur d'immersion est de 15 mm ; pour la version G1/2, elle est de 33 mm.

Comment raccorder électriquement le SF3200 ?

Raccordez la sonde au boîtier VS0200 via le connecteur M12 x 1. L'alimentation doit être TBTS/TBTP selon EN50178.

Quelles distances de montage respecter pour éviter les perturbations de flux ?

Prévoyez au moins 5 fois le diamètre de la canalisation en amont et 3 fois en aval des coudes ou vannes.

Que faire si la sonde ne détecte pas correctement le débit ?

Vérifiez que la sonde est complètement immergée, qu'il n'y a pas de dépôts, et que les distances de montage sont respectées. Consultez le manuel du VS0200.

Le SF3200 est-il compatible avec les installations cULus ?

Oui, à condition d'utiliser une alimentation isolée galvaniquement avec un fusible UL adapté (5 A max pour 0-20 Veff, ou 100/Vpic pour 20-30 Veff).

Comment nettoyer la sonde SF3200 ?

Nettoyez la partie sensible avec un chiffon doux et un solvant doux si nécessaire. Évitez les produits abrasifs.

Quelle est la garantie du SF3200 ?

La garantie dépend du revendeur. En général, IFM offre une garantie de 2 ans. Consultez les conditions de vente.

MODE D'EMPLOI SF3200 IFM

efector300®

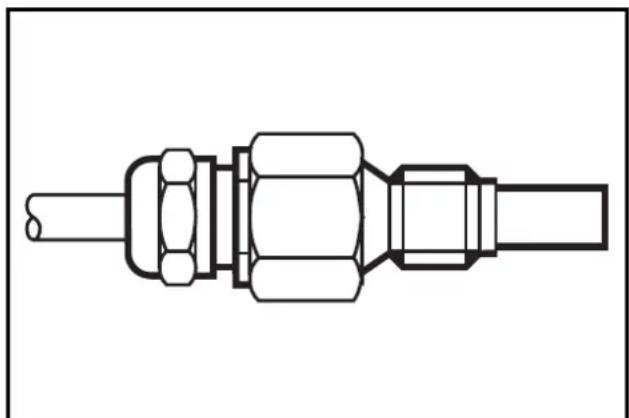

Sonde de débit SF

Fonctionnement et caractéristiques

La sonde de débit surveille en liaison avec le boîtier électronique VS0200 la circulation de milieux liquides et gazeux. La combinaison sonde-boîtier électronique détecte si une valeur de circulation présélectionnée est atteinte (= liquide en circulation) ou non (= liquide pas en circulation) et fournit un signal de commutation.

Montage

La partie sensible de la sonde doit se trouver complètement dans le fluide. Dans le cas des tubes horizontaux, monter l'appareil latéralement, si possible (fig. 1). Lorsque l'appareil est monté par le bas, le tube doit être dégagé de dépôts. Lorsque l'appareil est monté par le haut, le tube doit être rempli entièrement du fluide à surveiller.

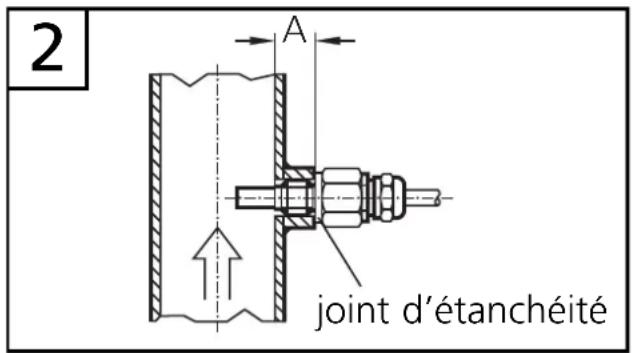

Dans le cas des tubes verticaux, nous recommandons d'effectuer le piquage là où le fluide monte (fig. 2).

A = 15mm pour M12 x 1 et G 1/4" (BSP) ; A = 33mm pour G 1/2" (BSP).

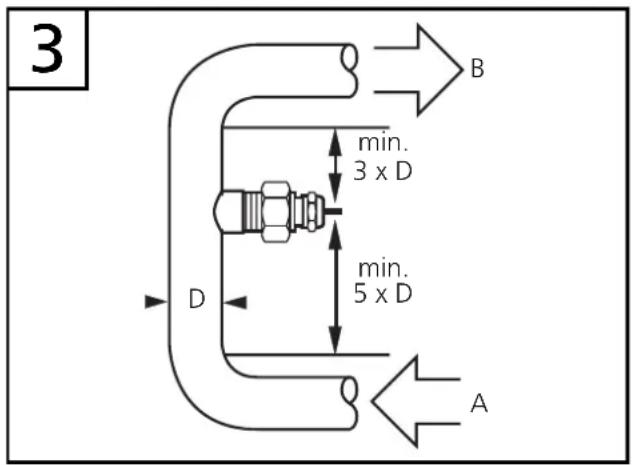

Afin d'éviter un mauvais fonctionnement, une distance minimum doit être respectée entre la sonde et les coudes, vannes, etc. Min. 5 x diamètre de la canalisation en amont (A), min. 3 x diamètre de la canalisation en aval (B).

Raccordement électrique

Raccordement au boîtier électronique VS 0200; alimentation selon EN50178, TBTS, TBTP. L'appareil doit être monté par un électricien. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

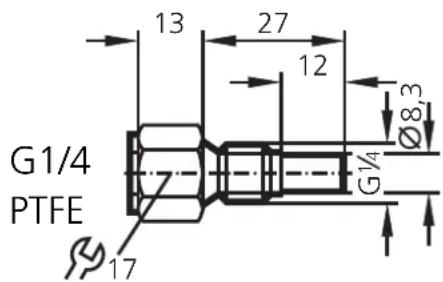

M12 x 1 / G1/4

G1/2

M12 x 1

M12 x 1 PTFE

G1/4

G1/2

Dans le champ d'application cULus :

L'appareil doit être impérativement alimenté par une alimentation isolée galvaniquement disposant au secondaire d'un fusible avec homologation UL et un courant nominal max. de

a) 5 ampères pour des tensions de 0...20 Veff (0...28.3 Vpic) ou

b) 100/Vpic pour des tensions de 20...30 Veff (28.3...42.4 Vpic).
