MODE D'EMPLOI TN2530 IFM

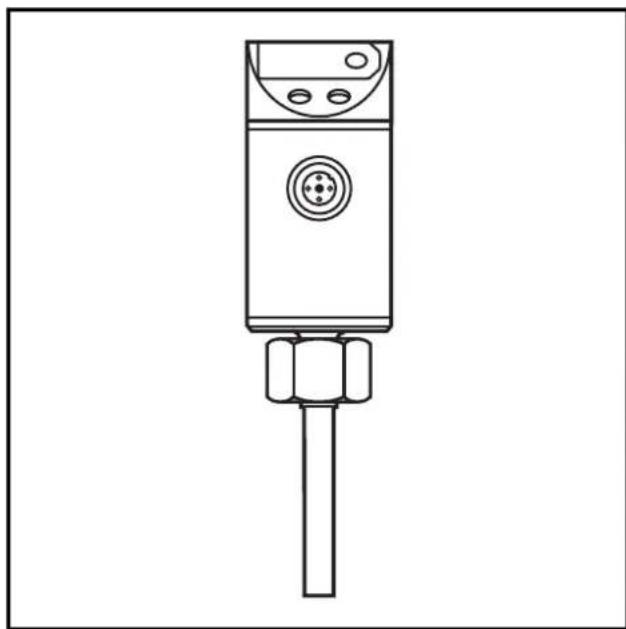

Elektronischer Temperatursensor Electronic temperature sensor Capteur de température électronique TN2530

Éléments de service et d'indication ..... page 26

Fonctionnement et caractéristiques .... page 27

Modes de fonctionnement . . . . . . . . . . . . . . . . . . page 27

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 29

Raccordement électrique . . . . . . . . . . . . . . . . . . . page 30

Programmation . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 31

Mise en service / Fonctionnement . . . . . . . . . . . . . page 32

Informations techniques / Fonctions / Paramètres

Paramètres réglables . . . . . . . . . . . . . . . . . . . . . . . . . page 32

Données techniques . . . . . . . . . . . . . . . . . . . . . . . . page 35

Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 5

FRANGALS

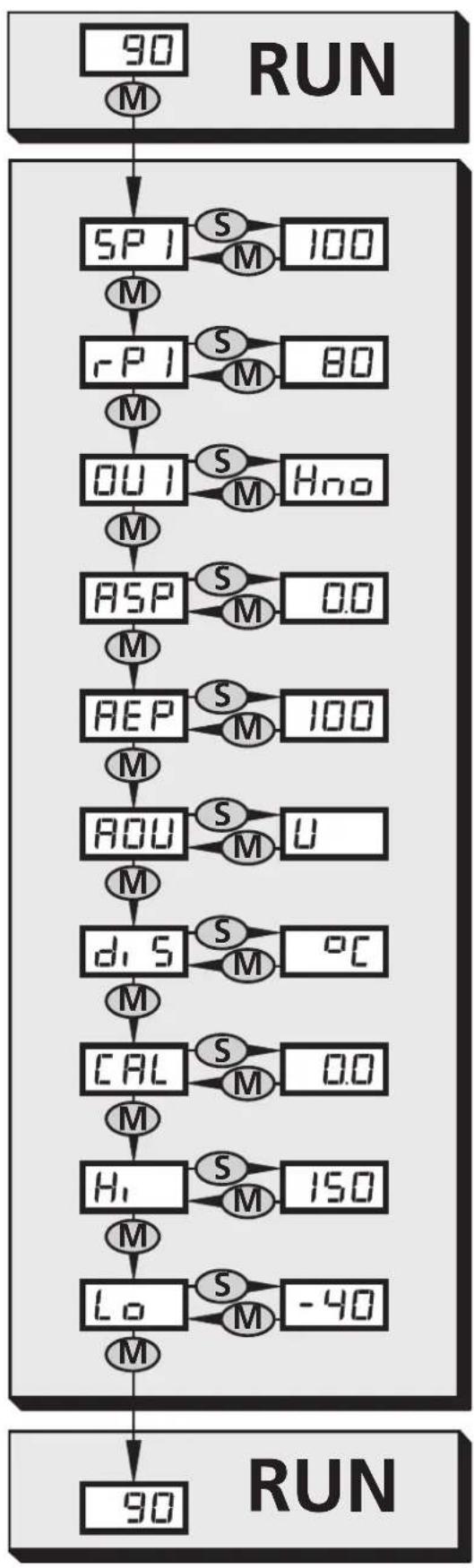

Menü-Übersicht / Menu structure / Structure du menu

① visualisation digitale
② bouton poussoir
③ taraudage M18x1,5

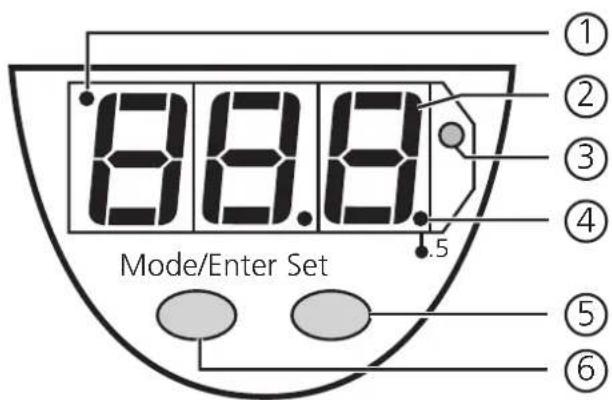

Eléments de service et d'indication

8.8.8 Mode/Enter Set ① ② ③ ④ .5 ⑤ ⑥

1	Unité d'affichage	Indicateur éteinte: = affichage en °C; indicateur allumée = affichage en °F.
2	Affichage digital	Visualisation de la température du circuit, des paramètres et des valeurs de paramètre.
3	LED rouge	Etat de commutation; allumée si la sortie a commuté.
4	LED rouge	LED allumée = température affichée + 0,5°.
5	Bouton Set	Réglage des valeurs de paramètre (en appuyant sur le bouton-poussoir et le maintenant appuyé, pas à pas en appuyant sur le bouton-poussoir plusieurs fois).
6	Bouton Mode / Enter	Sélection des paramètres et validation des valeurs de paramètres.

Fonctionnement et caractéristiques

Le capteur de température

• détecte la température du circuit,
- visualise la température à l'aide d'un affichage digital,
- et génère 2 signaux de sortie selon la configuration de sortie réglée.

sortie 1	sortie 2
hystérésis / N. O. (Hno)	analogique 4 ... 20 mA (I)
hystérésis / N. F. (Hnc)
fonction fenêtre / N. O. (Fno)	analogique 0 ... 10 V (U)
fonction fenêtre / N. F. (Fnc)

Plage de la mésure

°C -40	... +125
	-40 ... 257°F

Modes de fonctionnement

Mode Run

Mode de fonctionnement normal

Après la mise sous tension l'appareil se trouve en mode Run. Il surveille et commute la sortie transistor selon les paramètres réglés.

La valeur de la sortie analogique dépend de la température du circuit. L'affichage digital indique la température actuelle du circuit, la LED rouge indiquent l'état de commutation de la sortie transistor.

Mode Display

Visualisation des paramètres et des valeurs du paramètre réglées En appuyant brièvement sur le bouton-poussoir "Mode/Enter" l'appareil passe en mode Display. Ce mode reste opérationnel et les valeurs de paramètre réglées peuvent être lues:

• Si le bouton-poussoir "Mode/Enter" est appuyé brièvement, les paramètres sont parcourus.
• Si le bouton-poussoir "Set" est appuyé brièvement, la valeur du paramètre correspondante (ou la valeur de la mémorisation témperature maxi/min) est indiquée pendant env. 5s. Ensuite l'appareil se remet en mode RUN.

Mode de programmation

Réglage des valeurs du paramètre

L'appareil passe en mode de programmation si après la sélection d'un paramètre le bouton-poussoir "Set" est maintenu appuyé pendant plus de 5s (la valeur de paramètre clignote, ensuite elle est incrémentée continuellement). Ce mode reste opérationnel avec les paramètres existants jusqu'à ce que les modifications soient terminées. La valeur de paramètre peut être changée en appuyant sur le bouton-poussoir "Set" et confirmée en appuyant sur le bouton-poussoir "Mode/Enter". L'appareil se remet en mode RUN si aucun bouton n'a été appuyé pendant 5s.

Montage

L'appareil est adaptable à différents types de raccords process (adaptateurs à commander séparément comme accessoires).

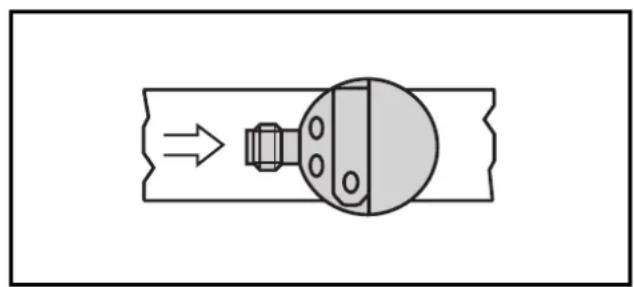

Afin de garantir un temps de réponse optimal orienter l'appareil comme montré (connecteur de l'appareil en sens inverse du débit).

1. Graissez l'écrou (3) et les filetages afin d'assurer que l'écrou peut être desserré et serré plusieurs fois.
   Remarque: Aucune graisse ne doit être appliquée au bout de la sonde (A).
2. Visser l'adaptateur approprié (2) sur le raccord process (1).
3. Placer le capteur de température sur l'adaptateur et serrer l'écrou (3); (couple de serrage maxi 50 Nm). Maintenir l'appareil dans son orientation.

Profondeur d'installation de la sonde: min. 12 mm dans le tube. L'utilisation de nos accessoires de montage assurent un positionnement correct de la sonde.

Attention: le bout de la sonde ne doit pas toucher la paroi du tube.

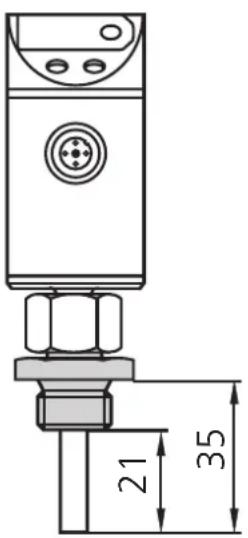

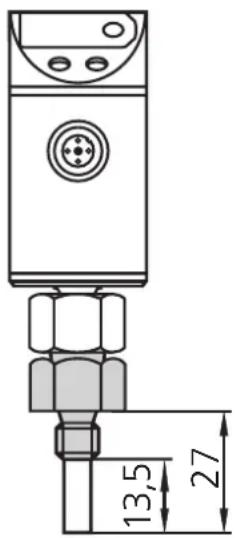

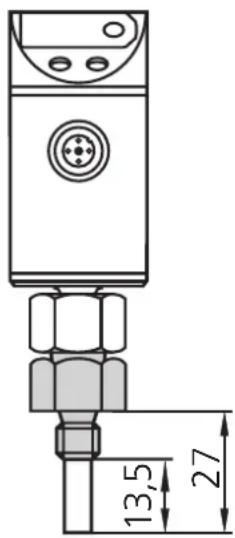

cote de montage adaptateur M12	cote de montage adaptateur G 14	cote de montage adaptateur G 12

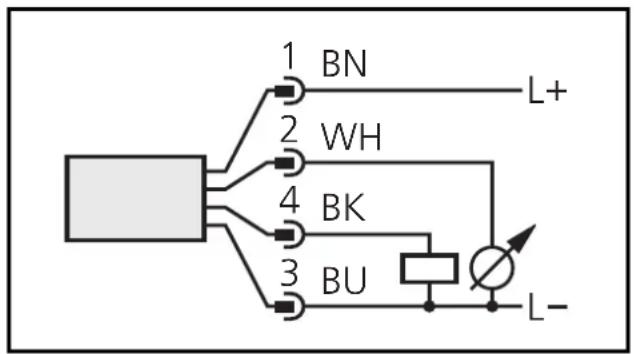

Raccordement électrique

L'appareil ne doit être monté que par un électricien. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN50178, TBTS, TBTP.

Mettre l'installation hors tension avant de raccorder l'appareil comme suit:

Couleurs des fils conducteurs des connecteurs femelles ifm:

1				Appuyer sur le bouton Mode/Enter plusieurs fois jusqu'à ce que le paramètre désiré soit affiché.
2				Appuyer sur le bouton Set et le maintenir appuyé.La valeur de paramètre actuelle est affiché pendant 5 s,après la valeur est incrémentée*(pas à pas en appuyant sur le bouton-poussoir plusieurs fois ou continuellement en le maintenant appuyé).
3				Appuyer brièvement sur le bouton Mode/Enter(= confirmation). Le paramètre est indiqué de nouveau, la nouvelle valeur de paramètre réglée devient effective.
Attendre pendant 5 s (l'appareil se remet au mode de fonctionnement et la valeur mesurée actuelle est indiquée de nouveau),ou recommencer avec l'étape 1 pour programmer d'autres paramètres.

*Réduire la valeur du paramètre: Laisser l'affichage de la valeur du paramètre aller jusqu'à la valeur de réglage maximum. Ensuite le cycle recommence à la valeur de réglage minimum.

Blocage / Déblocage:

L'appareil peut être verrouillé afin d'éviter une fausse programmation non intentionnelle: Appuyer sur les deux boutons-poussoir pendant 10s. La visualisation s'éteint (= confirmation du blocage / deblocage).

Appareil livré: non bloqué.

Mise en service / Fonctionnement

Vérifier le bon fonctionnement de l'appareil. Le fonctionnement ne nécessite aucun entretien. Indications de défaut:

OL	Température trop haute.
UL	Température trop basse.
SC1	Clignotant: Sortie de commutation (OUT 1) en court-circuit.La sortie est désactivée tant que le court-circuit continue.

Informations techniques / Fonctions / Paramètres

Paramètres réglables

SP1	Point de consigne hautSeuil auquel la sortie change son état de commutation.
rP1	Point de consigne basSeuil auquel la sortie change son état de commutation.rP1 est toujours plus bas que SP1. Seules des valeurs qui sont plus basse que SP1 sont acceptées.Toute modification du réglage du point de consigne haut modifie le point de consigne bas (l'hystérésis reste constante).Si l'hystéresis est supérieure au nouveau point de consigne haut, elle est automatiquement réduite (rP1 est mis à la valeur de réglage minimum).Plage de réglage:
		SP1 rP1		en pas de
	°C			0,5-39,5 ...
	°F	-39 ... +257 -40 ... +256		1
OU1ASP	Configuration pour la sortie de commutation4 fonctions de commutation peuvent être réglées:Hno = hystérésis / normalement ouvertHnc = hystérésis / normalement ferméFno = fonction fenêtre / normalement ouvertFnc = fonction fenêtre / normalement ferméValeur minimum de la sortie analogiqueValeur mesurée dont le signal de sortie est 4mA / 0V.
REP	Valeur maximum de la sortie analogiqueValeur mesurée dont le signal de sortie est 20mA / 10V.Ecart minimum entre ASP - AEP: 10°C / 18°FPlage de réglage:
		ASP AEP		en pas de
	°C			0,5-40 ... -115 .
	°F	-40 ... +239 -22 ... +257		1
AOU	Configuration pour la sortie analogique2 options peuvent être sélectionnées:I = 4 ... 20 mA / U = 0 ... 10 V
di S	Réglage de l'afficheur4 options peuvent être sélectionnées:°C = affichage en °Celsius°F = affichage en °Fahrenheitr°C = affichage en °Celsius (orientation de l'affichage à 180°)r°F = affichage en °Fahrenheit (orientation de l'affichage à 180°)Choisir l'unité d'affichage avant de régler les seuils (SP1, rP1) et des valeurs de la sortie analogique (ASP, AEP). Cela évitera les erreurs d'arrondi générées en interne lors de la conversion des unités et permettra de régler des valeurs exacts.Réglage en usine: dis = °C
CAL	Calibrage du point zéroLa valeur de travail du capteur peut être décalée par rapport à la valeur réelle mesurée.
		plage de réglage		en pas de
	°C			0,1-9,9 ... +9,9
	°F	-17,5 ... +17,5		0,5
HI Lo	Mémorisation téperature maxi/mini• Hi: affichage de la température maxi mesurée• Lo: affichage de la température mini mesuréeEffacer la mémoire:- Appuyer sur le bouton "Mode/Enter" jusqu'à ce que HI ou Lo soit affiché.- Appuyer sur le bouton et le maintenir appuyé jusqu'à ce que “- - - ” soit affiché.- Appuyer brièvement sur le bouton "Mode/Enter"Il est recommandé d'effacer la mémoire dès que l'appareil travaille pour la première fois dans des conditions d'utilisation normales.

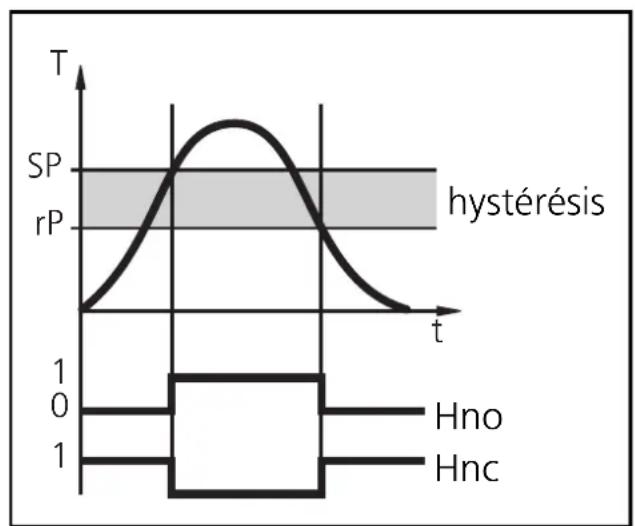

Hystérésis:

L'hystérésis garantit un état de commutation stable de la sortie en cas de fluctuations de la température du circuit autour de la valeur présélectionnée.

Si la température du circuit augmente, la sortie commute lorsque la consigne haute est atteinte (SP1); si la température du circuit diminue de nouveau, la sortie ne commute que lorsque la consigne basse (rP1) est atteinte.

L'hystérésis est réglable: La consigne haute doit d'abord être réglée, puis la consigne basse (ce qui correspond à l'écart souhaité).

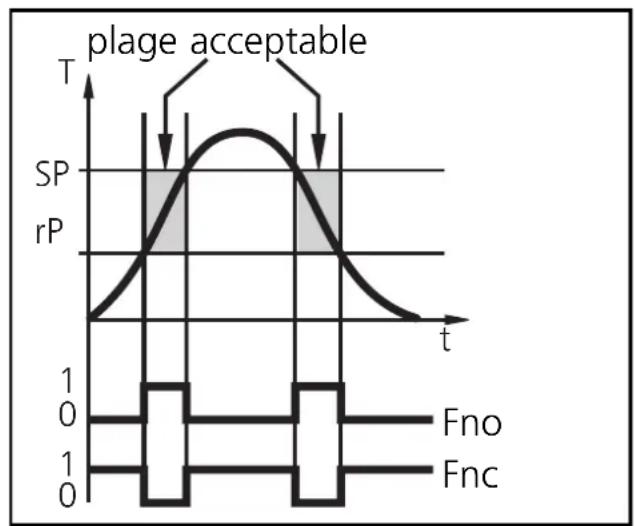

Fonction fenêtre:

La fonction fenêtre permet la surveillance d'une plage acceptable définie.

Si la température du circuit est entre la consigne haute (SP1) et la consigne basse (rP1), la sortie est commutée (fonction fenêtre/ normalement ouvert) ou non commutée (fonction fenêtre/ normalement fermé).

La largeur de la fenêtre peut être réglée par la différence entre SP1 et rP1. SP1 = consigne haute, rP1 = consigne basse.

Etendue de mesure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -40...+125°C / -40...+257°F

Tension d'alimentation [V] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 ... 30 DCCourant de sortie [mA] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50Protection courts-circuits, Protection inversion de polarité / protection surcharges, Chien de garde intégréChute de tension [V] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 2Consommation [mA] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 66

Elément de mesure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Exactitude (les valeurs s'appliquent à de l'eau en circulation)Sortie de commutation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ± (Pt 1000 + 0,2 K)Sortie analogique . . . . . . . . . . . . . . . . . ± (Pt 1000 + 0,2 K + 0,4% étendue de mesure)Affichage . . . . . . . . . . . . . . . . . . . . . . ± (Pt 1000 + 0,2 K + 1⁄2 digit)RésolutionSortie de commutation [°C/°F] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,5 / 1Sortie analogique [°C/°F] . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,125 / 0,23Affichage [°C/°F] . . . . . . . . . . . . . . . . . . . . . . . 0,5 / 0,5Dérive / température [% de l'étendue de mesure/par 10 K] . . . . . . . . ± 0,1

Temps de cycle mesure / affichage [ms]. 200Temps de réponse dynamique (selon DIN 60751) [s] T0,5 = 1 / T0,9 = 3Retard à la disponibilité [s] 1,5

Boîtier INOX 304; PBTP (Pocan); PC (Macrolon); EPDM/X (Santoprène); FPM (Viton)Matières en contact avec le fluide INOX 316LTempérature ambiante [°C] -25 ... +70Température de stockage [°C] -40 ... +100Protection IP 67, III Résistance d'isolation [MΩ] >100 (500 V DC)Tenue aux chocs [g] 50 (DIN / CEI 68-2-27, 11ms)Tenue aux vibrations [g] 20 (DIN / CEI 68-2-6, 10 - 2000 Hz)Surpression admissible [bar] 300CEMEN 6100-4-2 ESD (décharges électro.): 4 / 8 KVEN 6100-4-3 HF (champs électro.): 10 V/mEN 6100-4-4 Burst: 2 KVEN 6100-4-6 HF (perturb. conduite): 10 V
