BEDIENUNGSANLEITUNG TN2530 IFM

Bedienungsanleitung Operating instructions Notice utilisateurs

efector600®

Bedien- und Anzeigeelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6

Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . . . . . Seite 7

Betriebsarten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 9

Elektrischer Anschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 10

Programmieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 11

Inbetriebnahme / Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 12

Technik-Information / Funktionsweise / Parameter

Einstellbare Parameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 12

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 15

Maßzeichnung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 5

DEUTSCH

Contents

Controls and visual indication . . . . . . . . . . . . . . . . page 16

Function and features . . . . . . . . . . . . . . . . . . . . . page 17

Operating modes . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 17

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 19

Electrical connection . . . . . . . . . . . . . . . . . . . . . . page 20

Programming . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 21

Installation and set-up / operation . . . . . . . . . . . . . page 22

Technical information / Functioning / Parameters

Adjustable parameters . . . . . . . . . . . . . . . . . page 22

Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 25

Scale drawing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 5

HSITDN3

Contenu

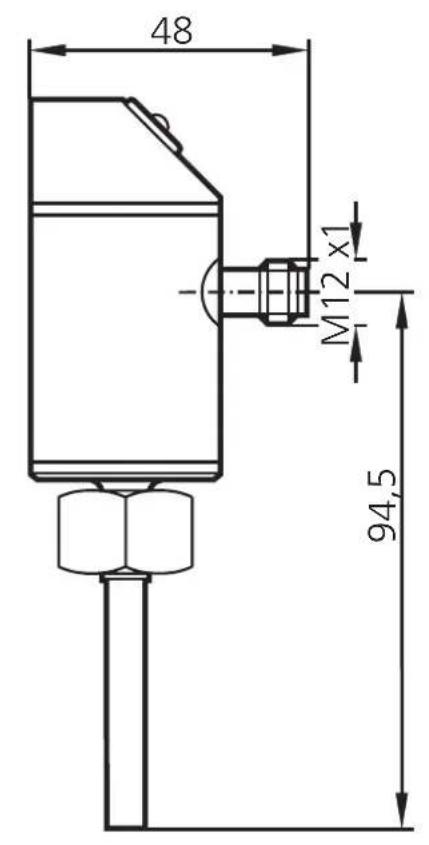

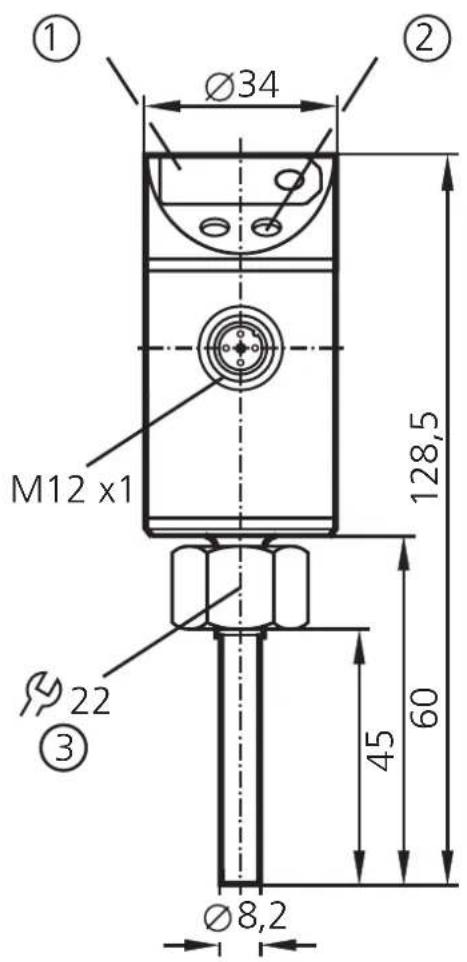

Maßzeichnung / Scale drawing / Dimensions

① Ø34 ② M12 x1 128,5 Ø22 ③ 45 60 Ø8,2

48 M12 x1 94,5

① 7-Segment-Anzeige
② Programmiertaste
③ Innengewinde M18x1,5

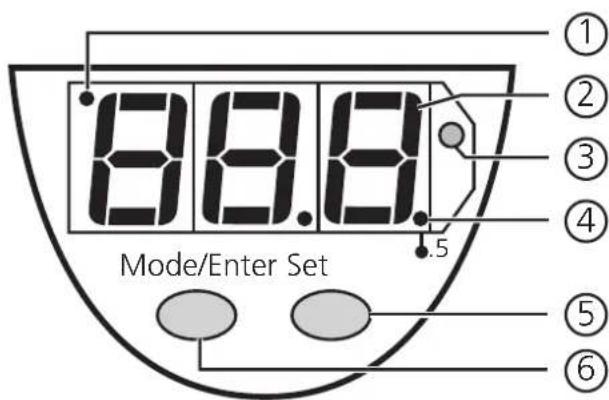

Bedien- und Anzeigeelemente

8:8.8 Mode/Enter Set ① ② ③ ④ ⑤ ⑥

1	Indikator für Anzeigeeinheit	AUS = Anzeige in °C;EIN = Anzeige in °F.
2	7-Segment-Anzeige	Anzeige der Systemtemperatur, der Parameter und Parameterwerte.
3	LED rot	Anzeige des Schaltzustands; leuchtet, wenn Ausgang durchgeschaltet ist.
4	LED rot LED EIN	= angezeigte Temperatur + 0,5°.
5	Taste Set	Einstellen der Parameterwerte (kontinuierlich durch Dauerdruck; schrittweise durch Einzeldruck).
6	Taste Mode / Enter	Anwahl der Parameter und Bestätigen der Parameterwerte.

Bestimmungsgemäße Verwendung

Der Temperatursensor

• erfaßt die Systemtemperatur,
• zeigt sie durch ein Display an (wählbar in °C oder °F),
• und erzeugt 2 Ausgangssignale entsprechend der eingestellten Ausgangskonfiguration.

Ausgang 1	Ausgang 2
Hysteresefunktion / Schließer (Hno)	Analog 4 ... 20mA (I)
Hysteresefunktion / Öffner (Hnc)
Fensterfunktion / Schließer (Fno)	Analog 0 ... 10V (U)
Fensterfunktion / Öffner (Fnc)

Meßbereich

°C -40	... +125
	-40 ... 257°F

Betriebsarten

Run-Modus:

Normaler Arbeitsbetrieb

Nach dem Einschalten der Versorgungsspannung befindet sich das Gerät im Run-Modus. Es führt seine Überwachungsfunktion aus, schaltet den Transistorausgang entsprechend den eingestellten Parametern und wandelt die aktuelle Temperatur in ein analoges Ausgangssignal um.

Das Display zeigt die aktuelle Temperatur an, die rote LED signalisiert den Schaltzustand des Transistorausgangs.

Display-Modus:

Anzeige der Parameter und der eingestellten Parameterwerte Das Gerät geht durch kurzen Druck auf die Taste "Mode/Enter" in den Display-Modus. Intern verbleibt es im Arbeitsbetrieb. Unabhängig davon können die eingestellten Parameterwerte und die Werte des Min-Max-Speichers abgelesen werden:

• Kurzer Druck auf die Taste "Mode/Enter" blättert durch die Parameter.
• Kurzer Druck auf die Taste "Set" zeigt für ca. 5s den zugehörigen Parameter-/Speicherwert; danach geht das Gerät zurück in den Run-Modus.

Programmier-Modus:

Einstellen der Parameterwerte

Das Gerät geht in den Programmiermodus, wenn nach Anwahl eines Parameters (Display-Modus) die Taste "Set" gedrückt wird, bis sich die Anzeige des Parameterwerts ändert. Das Gerät verbleibt auch hier intern im Arbeitsbetrieb. Es führt seine Überwachungsfunktionen mit den bestehenden Parametern weiter aus, bis die Veränderung abgeschlossen ist.

Sie können den Parameterwert mit der Taste "Set" ändern und mit der Taste "Mode/Enter" bestätigen. Das Gerät geht in den Run-Modus zurück, wenn danach 5s lang keine Taste mehr gedrückt wird.

Montage

Das Gerät ist adaptierbar an unterschiedliche Prozeßanschlüsse. (Adapter sind gesondert als Zubehör zu bestellen).

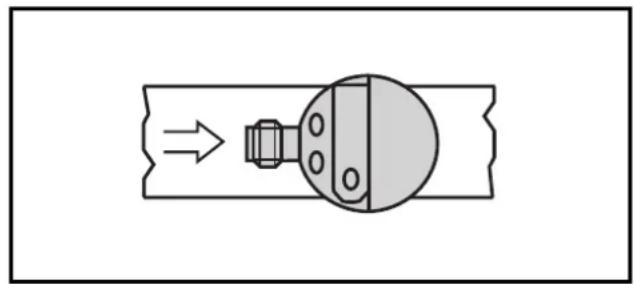

Für optimale Ansprechzeiten richten Sie das Gerät aus wie abgebildet (Gerätestecker gegen die Strömungsrichtung des Mediums).

1. Fetten Sie die Überwurfmutter (3) und alle Gewinde mit Schmierpaste ein, um mehrmaliges Lösen und Festziehen zu gewährleisten. Achtung: Es darf kein Fett auf die Sensorspitze (A) gelangen.

2. Schrauben Sie den passenden Adapter (2) auf den Prozeßanschluß (1).

3. Setzen Sie den Temperatursensor auf den Adapter und ziehen Sie die Überwurfmutter (3) an; (Anzugsdrehmoment max. 50Nm). Halten Sie dabei das Gerät in seiner Ausrichtung.

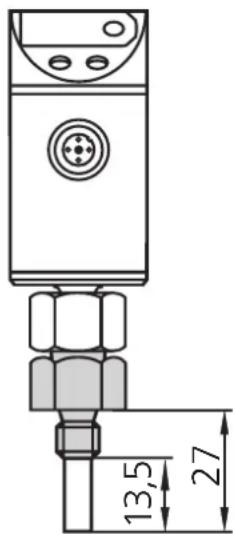

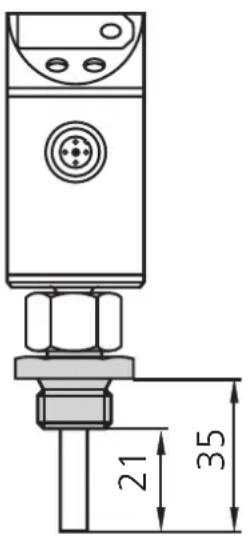

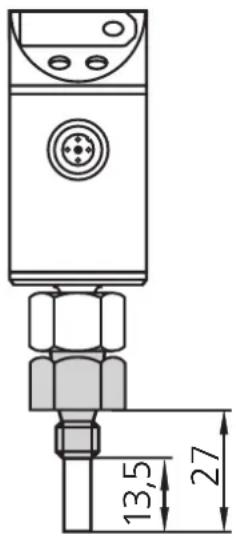

Eintauchtiefe des Sensors: mindestens 12 mm in der Rohrleitung. Bei Verwendung der als Zubehör lieferbaren Adapter ist die korrekte Eintauchtiefe sichergestellt. Montagemaß mit Adapter:

Montagemaß mit M12-Adapter	Montagemaß mit G1⁄4-Adapter	Montagemaß mit G1⁄2-Adapter

Elektrischer Anschluß

Das Gerät darf nur von einer Elektrofachkraft installiert werden.

Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.

Spannungsversorgung nach EN50178, SELV, PELV.

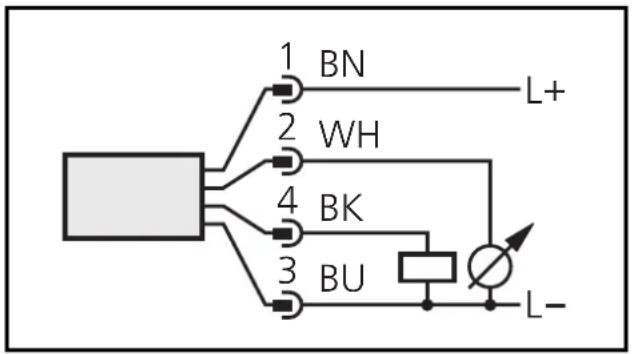

Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät folgendermaßen an:

Adernfarben bei ifm-Kabeldosen:

1 = BN (braun), 2 = WH (weiß)

1		[CXD]		Drücken Sie die Taste Mode/Enter, bis der gewünschte Parameter im Display erscheint.
2				Drücken Sie die Taste Set und halten Sie sie gedrückt.Der aktuelle Parameterwert wird 5s lang angezeigt,danach wird er erhöht*(schrittweise durch Einzeldruck oder kontinuierlich durch Festhalten der Taste).
3				Drücken Sie kurz die Taste Mode/Enter (= Bestätigung).Der Parameter wird erneut angezeigt; der neue Parameterwert ist wirksam.
Warten Sie 5s (das Gerät geht in den Betriebsmodus und zeigt den aktuellen Meßwert),oder beginnen Sie wieder mit Schritt 1,um weitere Parameter zu programmieren.

*Wert verringern: Lassen Sie die Anzeige bis zum maximalen Einstellwert laufen. Danach beginnt der Durchlauf wieder beim minimalen Einstellwert.

Verriegeln / Entriegeln

Das Gerät läßt sich verriegeln, so daß unbeabsichtigte Fehleingaben verhindert werden: Drücken Sie 10s lang die beiden Programmier-tasten. Die Anzeige verlischt (= Bestätigung des Verriegelns / Entriegelns). Auslieferungszustand: Nicht verriegelt.

Inbetriebnahme / Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert.

Störanzeigen während des Betriebs:

OL	Überschreiten des Meßbereichs.
UL	Unterschreiten des Meßbereichs.
SC1	Blinkend: Kurzschluß im Schaltausgang.Der Ausgang ist abgeschaltet, solange der Kurzschluß besteht.

Technik-Information / Funktionsweise / Parameter

Einstellbare Parameter

SP1	SchaltpunktOberer Grenzwert, bei dem der Ausgang seinen Schaltzustand ändert.
rP1	RückschaltpunktUnterer Grenzwert, bei dem der Ausgang seinen Schaltzustand ändert.rP1 ist stets kleiner als SP1. Es können nur Werte eingegeben werden, die unter dem Wert für SP1 liegen.Bei Veränderung des Schaltpunkts wird der Rückschaltpunkt mitgezogen (die Hysterese bleibt konstant). Ist die Hysterese größer als der neue Schaltpunkt, wird sie automatisch reduziert (rP1 wird auf den minimalen Einstellwert gesetzt).Einstellbereiche:
		SP1 rP1		in Schritten von
	°C			0,5-39,5 ...
	°F	-39 ... +257 -40 ... +256		1
OU1ASP	Konfiguration des SchaltausgangsEs sind 4 Schaltfunktionen einstellbar:Hno = Hysteresefunktion / normally open (Schließer)Hnc = Hysteresefunktion / normally closed (Öffner)Fno = Fensterfunktion / normally open (Schließer)Fnc = Fensterfunktion / normally closed (Öffner)AnalogstartpunktMeßwert, bei dem 4mA / 0V ausgegeben werden.
REP	AnalogendpunktMeßwert, bei dem 20mA / 10V ausgegeben werden.Mindestabstand ASP - AEP: 10°C / 18°F.Einstellbereiche:
		ASP AEP		in Schritten von
	°C			0,5-40 ...
	°F	-40 ... +239 -2	2 ... +257	1
AOU	Konfiguration für den AnalogausgangEs sind 2 Einstellungen wählbar:I = 4 ... 20mA / U = 0 ... 10V
d, s	Einstellung der AnzeigeEs sind 4 Einstellungen wählbar:°C = Anzeige in °Celsius°F = Anzeige in °Fahrenheitr°C = Anzeige in °Celsius (um 180° gedreht)r°F = Anzeige in °Fahrenheit (um 180° gedreht)Stellen Sie die Anzeigeeinheit ein, bevor Sie die Schaltgrenzen (SP1, rP1) und die Grenzen für die Analogwerte (ASP, AEP) einstellen. Dadurch vermeiden Sie Rundungsfehler bei der internen Umrechnung auf andere Einheiten und erhalten exakt die gewünschten Werte.Auslieferungszustand: dis = °C
CAL	Nullpunkt-KalibrierungDer interne Meßwert (Arbeitswert des Sensors) wird gegenüber dem realen Meßwert verschoben.
		Einstellbereich		in Schritten von
	°C			0,1-9,9 ...
	°F	-17,5 ... +17,5		0,5
HILO	Min-Max-Speicher für SystemtemperaturHi: Anzeige der höchsten gemessenen TemperaturLo: Anzeige der niedrigsten gemessenen TemperaturLöschen des Speichers:- Drücken Sie die "Mode/Enter"-Taste, bis HI oder Lo erscheint.- Drücken Sie die "Set"-Taste und halten Sie sie fest, bis die Anzeige "--" erscheint.- Drücken Sie dann kurz die "Mode/Enter"-Taste.Es ist sinnvoll, die Speicher zu löschen, sobald das Gerät erstmals unter normalen Betriebsbedingungen arbeitet.

-115 .

+9,9

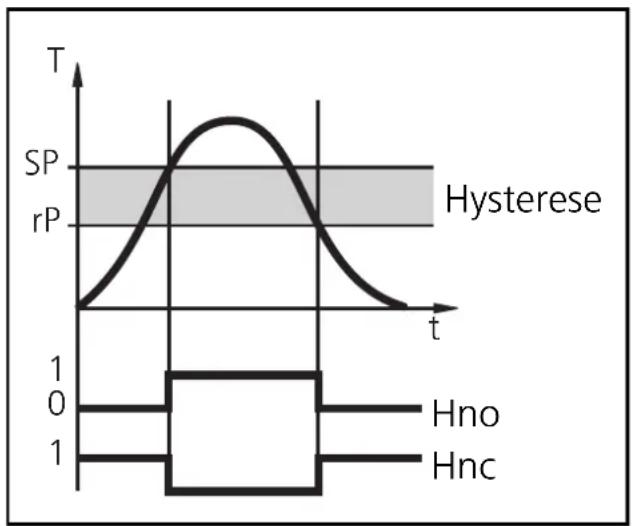

Hysteresefunktion:

Die Hysterese hält den Schaltzustand des Ausgangs stabil, wenn die Systemtemperatur um den Sollwert schwankt.

Bei steigender Systemtemperatur schaltet der Ausgang bei Erreichen des Schaltpunkts (SP1); fällt die Systemtemperatur wieder ab, schaltet der Ausgang erst dann zurück, wenn der Rückschaltpunkt (rP1) erreicht ist. Die Hysterese ist einstellbar: Zuerst wird der Schaltpunkt festgelegt, dann im gewünschten Abstand der Rückschaltpunkt.

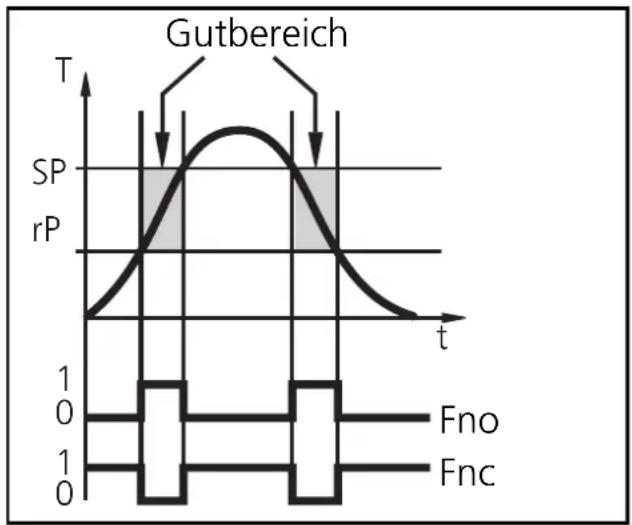

Fensterfunktion:

Die Fensterfunktion erlaubt die Überwachung eines definierten Gutbereichs. Bewegt sich die Systemtemperatur zwischen Schaltpunkt (SP1) und Rückschaltpunkt (r1P), ist der Ausgang durchgeschaltet (Fensterfunktion / Schließer) bzw. geöffnet (Fensterfunktion / Öffner).

Die Breite des Fensters ist einstellbar durch den Abstand von SP1 zu rP1. SP1 = oberer Wert, rP1 = unterer Wert.

Meßbereich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Betriebsspannung [V] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 ... 30 DCStrombelastbarkeit [mA] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 250Kurzschlußschutz, getaktet,verpolungssicher / überlastfest,Watchdog integriertSpannungsabfall [V] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 2Stromaufnahme [mA]. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 66

Meßelement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 x Pt 1000 nach DIN EN 60751, Klasse BGenauigkeit (die Werte gelten für bewegtes Wasser)Schaltausgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ± (Pt 1000 + 0,2 K)Analogausgang . . . . . ± (Pt 1000 + 0,2 K + 0,4% der eingestellten Spanne)Anzeige . . . . . . . . . . . . . . . . . . . . . . . . ± (Pt 1000 + 0,2 K + 1⁄2 Digit)AuflösungSchaltausgang [°C/°F] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,5 / 1Analogausgang [°C/°F] . . . . . . . . . . . . . . . . . . . 0,125 / 0,23Anzeige [°C/°F]. . . . . . . . . . . . . . . . . . 0,5 / 0,5Temperatureinfluß [% vom Meßbereichsendwert/pro 10 K] . . . . . . . ± 0,1

Meß- / Anzeigen- Zykluszeit [ms] . . . . . . . . . . . . . . . . . . . 200Ansprechdynamik (nach DIN 60751) [s] T0,5 = 1 / T0,9 = 3Bereitschaftsverzögerungszeit [s] 1,5

Gehäusewerkstoffe V2A (1.4301); PBTP (Pocan); PC (Macrolon);EPDM/X (Santoprene); FPM (Viton)Werkstoffe in Kontakt mit dem Medium V4A (1.4404)Umgebungstemperatur [°C] -25 ... +70Lagertemperatur [°C] -40 ... +100Schutzart / Schutzklasse IP 67 / IIIIsolationswiderstand [MΩ] >100 (500 V DC)Schockfestigkeit [g] 50 (DIN / IEC 68-2-27, 11ms)Vibrationsfestigkeit [g] 20 (DIN / IEC 68-2-6, 10 - 2000 Hz)Zulässiger Überlastdruck [bar] 300EMVEN 6100-4-2 ESD: 4 / 8 KVEN 6100-4-3 HF gestrahlt: 10 V/mEN 6100-4-4 Burst: 2 KVEN 6100-4-6 HF leitungsgebunden: 10 V
