BEDIENUNGSANLEITUNG SI0562 IFM

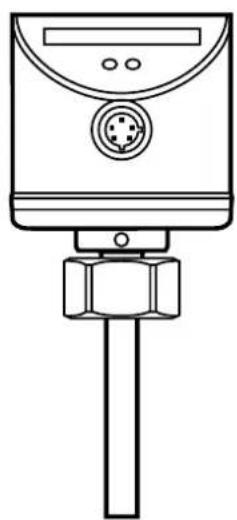

Bedienungsanleitung Strömungswächter

SI5006

SI0562

11443656 / 00 02 / 2022

1 Vorbemerkung ....3
1.1 Verwendete Symbole....3
2 Sicherheitshinweise....3
3 Bestimmungsgemäße Verwendung....4
3.1 Einsatzbereich ....4
3.2 Funktionsweise Strömungsüberwachung 4
4 Montage....5
4.1 Montageort 5
4.2 Störeinflüsse im Leitungssystem 6
4.3 Montagevorgang....6
5 Elektrischer Anschluss....7
6 Bedien- und Anzeigeelemente....8
7 Inbetriebnahme und Einstellungen für Wasser......9
7.1 Schaltpunkt verändern (optional)......9
7.2 High Flow-Abgleich (optional)....10
8 Zusätzliche Einstellungen (optional)....10
8.1 Low Flow-Abgleich 10
8.2 Schaltausgang konfigurieren 10
8.3 Werkseinstellung wieder herstellen (Reset) 11
8.4 Gerät verriegeln / entriegeln 11
9 Fehler beim Abgleich 11
10 Betrieb 12
11 Wartung....12
12 Technische Daten 12

1 Vorbemerkung

1.1 Verwendete Symbole

▶ Handlungsanweisung

Reaktion, Ergebnis

[...] Bezeichnung von Tasten, Schaltflächen oder Anzeigen

→ Querverweis

Wichtiger Hinweis

Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich.

DE

2 Sicherheitshinweise

• Das beschriebene Gerät wird als Teilkomponente in einem System verbaut.
• Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers.
• Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen. Diese muss alle erforderlichen Informationen und Sicherheitshinweise für den Betreiber, Benutzer und ggf. vom Systemersteller autorisiertes Servicepersonal beinhalten.
• Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren.
• Das Produkt muss sich uneingeschränkt für die betreffenden Applikationen und Umgebungsbedingungen eignen.
• Das Produkt nur bestimmungsgemäß verwenden (→ Bestimmungsgemäße Verwendung).
• Das Produkt nur für zulässige Medien einsetzen (→ Technische Daten).
  • Die Missachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und / oder Personenschäden führen.
• Für Folgen durch Eingriffe in das Produkt oder Fehlgebrauch durch den Betreiber übernimmt der Hersteller keine Haftung und keine Gewährleistung.
• Montage, elektrischer Anschluss, Inbetriebnahme, Bedienung und Wartung des Produktes darf nur ausgebildetes, vom Anlagenbetreiber autorisiertes Fachpersonal durchführen.

- Geräte und Kabel wirksam vor Beschädigung schützen.

3 Bestimmungsgemäße Verwendung

Dies ist ein Klasse-A Produkt. In Haushaltsumgebung kann dieses Produkt Rundfunkstörungen verursachen.

▶ Bei Bedarf EMV-Maßnahmen zur Abschirmung ergreifen.

3.1 Einsatzbereich

Das Gerät überwacht die Strömung in flüssigen und gasförmigen Medien.

3.2 Funktionsweise Strömungsüberwachung

• Das Gerät erfasst nach dem kalorimetrischen Messprinzip die Strömungsgeschwindigkeit und schaltet den Ausgang:
• Ausgang geschlossen, wenn das Medium strömt / Ausgang offen, wenn kein Medium strömt.
  Dies gilt für das Gerät im Auslieferungszustand: Ausgang = Schließer. Bei Bedarf können Sie den Ausgang auf Öffnerfunktion umstellen ( 8.2). Danach gilt: Ausgang offen, wenn das Medium strömt.

- Steigt die Strömungsgeschwindigkeit, ändert sich der Schaltzustand bei Erreichen des Schaltpunkts.

- Sinkt die Strömungsgeschwindigkeit wieder, ändert sich der Schaltzustand, wenn der Wert „SP minus Hysterese“ erreicht ist.

Die Hysterese verändert sich mit der Strömungsgeschwindigkeit und sie wird wesentlich beeinflusst vom eingestellten Erfassungsbereich.

Sie beträgt 2...5 cm/s bei Einstellung 5...100 cm/s (= Werkseinstellung), sie vergrößert sich bei höheren Strömungsgeschwindigkeiten.

• Die typische Ansprechzeit des Geräts beträgt 1...10 s. Sie kann durch Einstellung des Schaltpunkts beeinflusst werden:

• Niedriger Schaltpunkt = schnelle Reaktion bei Strömungsanstieg.
• Hoher Schaltpunkt = schnelle Reaktion bei Strömungsabfall.

4 Montage

Durch Prozessadapter ist das Gerät adaptierbar an unterschiedliche Prozessanschlüsse.

• Adapter sind gesondert als Zubehör zu bestellen.
  Korrekter Sitz des Geräts und Dichtigkeit des Anschlusses sind nur mit ifm-Adaptern gewährleistet.

- Für kleine Durchflussmengen sind ifm-Adapterblöcke lieferbar.

4.1 Montageort

Generell
Die Sensorspitze soll vollständig vom Medium umflossen werden.Eintauchtiefe des Messfühlers: mindestens 12 mm.
Empfohlen
Bei waagerecht verlaufenden Rohren: Montage seitlich.Bei senkrecht verlaufenden Rohren: Montage in der Steigleitung.
Bedingt möglich
Rohr waagerecht / Montage von unten: Wenn Rohrleitung frei von Ablagerungen ist.Rohr waagerecht / Montage von oben: Wenn Rohrleitung vollständig mit Medium gefüllt ist.
Zu vermeiden

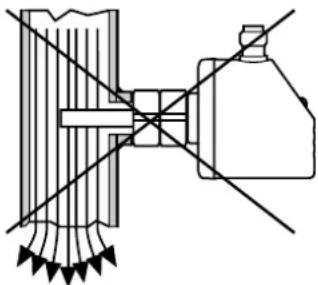

Die Sensorspitze darf die Rohrwand nicht berühren.Montage nicht in nach unten offenen Fallrohren!

4.2 Störeinflüsse im Leitungssystem

Einbauten in der Rohrleitung, Krümmungen, Ventile, Reduzierungen u. ä. führen zu Verwirbelungen des Mediums. Dies beeinträchtigt die Funktion des Geräts.

Empfehlung: Abstände einhalten zwischen Sensor und Störeinflüssen:

D = Rohrdurchmesser; S = Störeinflüsse

4.3 Montagevorgang

▶ Sicherstellen, dass die Anlage während der Montagearbeiten druckfrei ist.

▶ Sicherstellen, dass während der Montagearbeiten keine Medien am Montageort auslaufen können.

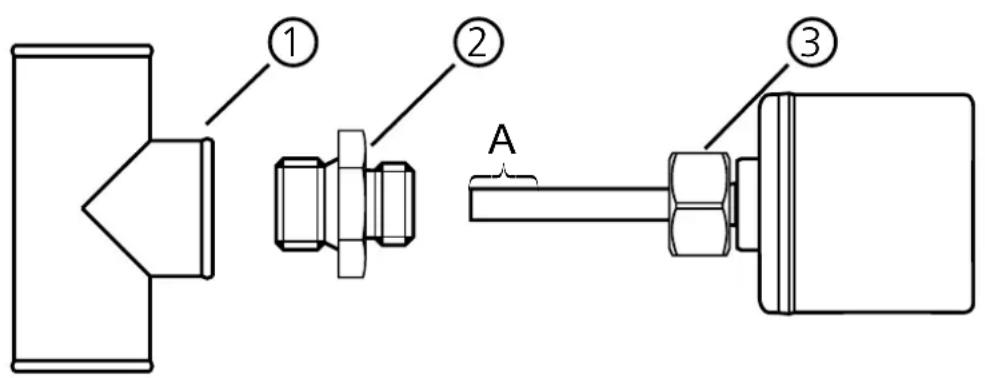

▶ Gewinde von Prozessanschluss (1), Adapter (2) und Überwurfmutter (3) schmieren.
Achtung: Es darf kein Schmiermittel auf die Sensorspitze (A) gelangen.
▶ Passenden Adapter in den Prozessanschluss einschrauben.
Strömungswächter auf den Adapter setzen und die Überwurfmutter festziehen. Anzugsdrehmoment 25 Nm. Dabei das Gerät in seiner Ausrichtung halten.

5 Elektrischer Anschluss

• Das Gerät darf nur von einer Elektrofachkraft installiert werden.
• Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.
• Das Gerät entspricht der Überspannungskategorie II.
• Für den Ausgangsstromkreis sind die gleichen Schutzmaßnahmen zu treffen wie für den Versorgungsstromkreis.
• Miniatur-Sicherung gemäß IEC60127-2 Sheet 1 einsetzen (≤ 5 A flink).
• Die zulässige Potentialdifferenz zwischen Versorgungs- und Ausgangsstromkreis darf max. 300 V betragen.
• Die metallischen Gehäuseteile müssen sicher geerdet werden. Dazu beispielsweise einen Erdungsclip am Stecker befestigen und mittels Potentialausgleichskabel erden.
  • Die Gerätekonstruktion entspricht Schutzklasse II.
• Aufgrund des eingebauten EMV-Filters können Ableitströme von typ. < 0,5 mA über den Potentialausgleich gegen Erdpotential fließen.
• Werden mehrere Geräte parallel eingesetzt, ist zu berücksichtigen, dass sich die Ableitströme addieren.
  • Die einschlägigen Normen sind zu beachten.

▶ Anlage spannungsfrei schalten.
▶ Gerät folgendermaßen anschließen:

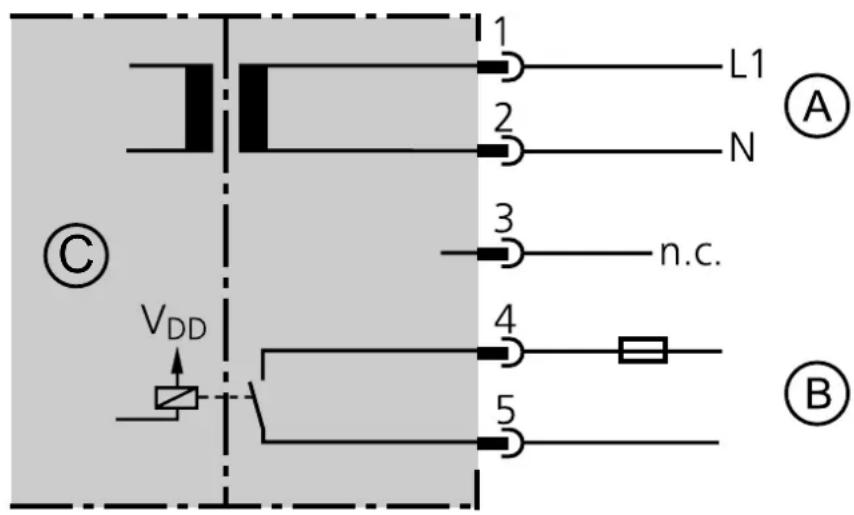

A: Versorgungsstromkreis; B: Ausgangsstromkreis; C: Sensorstromkreis SELV / PELV — - — - — : sichere Trennung
Adernfarben bei ifm-Kabeldosen:
1 = BN (braun), 2 = BU (blau), 4 = BK (schwarz), 5 = WH (weiß)

Informationen zu verfügbaren Kabeldosen unter www.ifm.com.

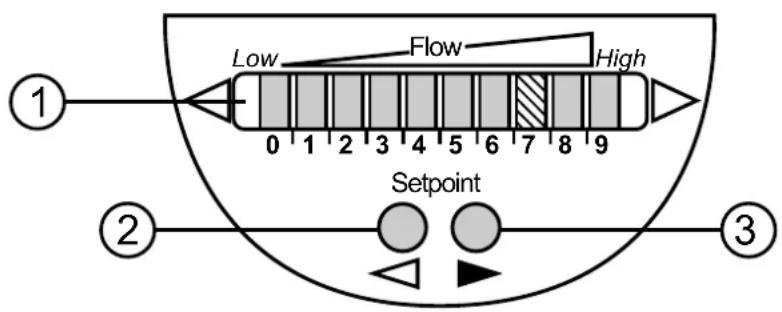

6 Bedien- und Anzeigeelemente

• Die grünen LEDs zeigen die aktuelle Strömung (die LEDs 0 bis 9 repräsentieren den Bereich zwischen Strömungsstillstand und Maximalströmung).
• Eine leuchtende LED zeigt die Position des Schaltpunkts (orange = Ausgang geschlossen, rot = Ausgang offen).

2, 3: Einstelltasten für Abgleich und Konfiguration

7 Inbetriebnahme und Einstellungen für Wasser

(Für andere Medien als Wasser → 8.1: Low Flow-Abgleich).

▶ Versorgungsspannung einschalten.

Alle LEDs leuchten auf und verlöschen wieder schrittweise. Während dieser Zeit ist der Ausgang geschlossen (wenn der Ausgang als Schließer konfiguriert ist). Damit befindet sich das Gerät im Betriebsmodus.
▶ Normalströmung in der Anlage fließen lassen.
▶ Anzeige prüfen und weiteres Vorgehen bestimmen.

1		Die Werkseinstellung ist für die Applikation geeignet.► Es ist keine weitere Einstellung nötig.
2		Normalströmung unterschreitet den Darstellungsbereich des Displays.2 Einstellmöglichkeiten:► Schaltpunkt verändern (→ 7.1).► High Flow-Abgleich durchführen (→ 7.2).
3		Normalströmung überschreitet den Darstellungsbereich des Displays (LED 9 blinkt).► High Flow-Abgleich durchführen (→ 7.2).

Sie können die Werkseinstellung jederzeit wieder herstellen ( 8.3).

7.1 Schaltpunkt verändern (optional)

Bei Werkseinstellung liegt der Schaltpunkt auf LED 7. Eine Änderung ist sinnvoll in folgenden Fällen:

• Display zeigt Beispiel 2.
• Strömung schwankt stark oder pulsiert.
• Wenn eine schnellere Ansprechzeit des Geräts gewünscht ist (niedriger Schaltpunkt = schnelle Reaktion bei Strömungsanstieg, Hoher Schaltpunkt = schnelle Reaktion bei Strömungsabfall).

▶ Kurz Taste oder ürücken.

Schaltpunkt-LED blinkt.

▶ Taste ◀ oder ▶ drücken so oft erforderlich. Jeder Tastendruck verschiebt die LED um eine Position in die angezeigte Richtung.

Hinweis: Wird 2 s lang keine Taste gedrückt, geht das Gerät mit dem neu eingestellten Wert in den Betriebsmodus.

7.2 High Flow-Abgleich (optional)

Das Gerät legt die vorhandene Strömung als Normalströmung fest und passt die Displaydarstellung an (alle LEDs außer der Schaltpunkt-LED leuchten grün).

▶ Normalströmung in der Anlage fließen lassen.
▶ Taste drücken und festhalten.

LED 9 leuchtet, nach ca. 5 s blinkt sie.
▶ Taste loslassen.

Damit ist das Gerät an die Strömungsverhältnisse angepasst. Es geht in den Betriebsmodus, das Display sollte nun Beispiel 1 zeigen.

Hinweis: Der Abgleich beeinflusst den Schaltpunkt: Er wird proportional erhöht (maximal bis auf LED 7).

8 Zusätzliche Einstellungen (optional)

8.1 Low Flow-Abgleich

Wird das Gerät in anderen Medien als Wasser eingesetzt, sollten Sie das Gerät zusätzlich an die Minimalströmung anpassen.

Achtung: Der folgende Abgleich darf nur nach dem High Flow-Abgleich durchgeführt werden.

▶ Minimalströmung in der Anlage fließen lassen oder für Strömungsstillstand sorgen.
▶ Taste drücken und festhalten.

LED 0 leuchtet, nach ca. 5 s blinkt sie.
▶ Taste loslassen. Das Gerät übernimmt den neuen Wert und geht in den Betriebsmodus.

8.2 Schaltausgang konfigurieren

Das Gerät wird als Schließer ausgeliefert. Bei Bedarf können Sie den Ausgang auf Öffnerfunktion umstellen:

▶ Taste mindestens 15 s lang drücken.

LED 0 leuchtet, nach ca. 5 s blinkt sie.
Nach 10 s wird die aktuelle Einstellung angezeigt: LEDs 5...9 leuchten orange (= Ausgang in Schließerfunktion).
Nach ca. 15 s blinken LEDs 0...4 orange.
▶ Taste loslassen. Der Ausgang ist umgestellt auf Öffnerfunktion.

Für erneute Umstellung: Vorgang wiederholen.

8.3 Werkseinstellung wieder herstellen (Reset)

▶ Taste mindestens 15 s lang drücken.

LED 9 leuchtet, nach ca. 5 s blinkt sie.
Nach ca. 15 s blinken LEDs 0...9 orange.

▶ Taste loslassen. Alle Einstellungen werden auf Werkseinstellung zurückgesetzt:

• Arbeitsbereich: 5 ...100 cm/s für Wasser
• Schaltpunkt: LED 7
• Ausgangsfunktion: Schließer
• Nicht verriegelt.

8.4 Gerät verriegeln / entriegeln

Das Gerät lässt sich elektronisch verriegeln, so dass unbeabsichtigte Fehleingaben verhindert werden.

▶ Im Betriebsmodus 10 s lang gleichzeitig beide Einstelltasten drücken.

Anzeige verlischt, das Gerät verriegelt oder entriegelt.

Auslieferungszustand: Nicht verriegelt.

9 Fehler beim Abgleich

Ist der Abgleich nicht möglich, blinken alle LEDs rot. Danach geht das Gerät mit unveränderten Werten in den Betriebsmodus.

Mögliche Ursachen / Abhilfe:

Fehler bei der Montage.	► Kapitel 4 Montage lesen. Prüfen, ob alle Vorgaben erfüllt worden sind.
Der Abstand zwischen Maximalströmung und Minimalströmung ist zu gering.	► Strömungsdifferenz erhöhen und Abgleich erneut durchführen.
Reihenfolge High Flow- / Low Flow-Abgleich nicht eingehalten.	► Beide Abgleichvorgänge erneut in den richtigen Reihenfolge durchführen

10 Betrieb

Nach jedem Einschalten der Versorgungsspannung leuchten alle LEDs auf und verlöschen wieder schrittweise (während dieser Zeit ist der Ausgang geschlossen, wenn der Ausgang als Schließer konfiguriert ist). Danach ist das Gerät betriebsbereit. Bei Ausfall oder Unterbrechung der Betriebsspannung bleiben alle Einstellungen erhalten.

Betriebsanzeigen
	Grüner LED-Balken: Aktuelle Strömung innerhalb des Darstellungsbereichs.Anzeige des Schaltpunkts (SP):- LED orange: Ausgang geschlossen.- LED rot: Ausgang offen.
	LED 9 blinkt: Aktuelle Strömung oberhalb des Darstellungsbereichs.
	LED 0 blinkt: Aktuelle Strömung weit unterhalb des Darstellungsbereichs.
Störanzeigen
Anzeige AUS(keine LED leuchtet):	Betriebsspannung zu gering (< 85 V AC) oder ausgefallen.Sorgen Sie für eine korrekte Spannungsversorgung.

11 Wartung

Wartungsempfehlung:

▶ Sensorspitze von Zeit zu Zeit auf Ablagerungen überprüfen.

▶ Mit einem weichen Tuch reinigen. Fest anhaftende Ablagerungen (z. B. Kalk) lassen sich mit handelsüblichem Essigreiniger entfernen.

12 Technische Daten

Technische Daten und Maßzeichung unter www.ifm.com.

Weitere Informationen unter www.ifm.com
