Produkttyp	Strömungssensor
Modell	SF0537
Marke	IFM
Verwendung	Überwachung von Strömungen in flüssigen und gasförmigen Medien in Verbindung mit dem Schaltverstärker VS3000
Montageausrichtung (waagerecht)	Seitlich am Rohr
Montageausrichtung (senkrecht)	In der Steigleitung
Mindesteintauchtiefe	12 mm in der Rohrleitung
Prozessanschlussgewinde	M18 x 1,5
Anzugsmoment Überwurfmutter	Max. 50 Nm
Elektrischer Anschluss	An Schaltverstärker VS3000; SELV/PELV nach EN50178
Installation nur durch	Elektrofachkraft
cULus-Spannungsversorgung	Galvanisch getrennte Quelle mit UL-Sicherung (5 A bei 0…20 Vrms oder 100/Vp bei 20…30 Vrms)
Schutzart	IP67 (typisch, gemäß IFM-Standard)
Schaltfunktion	Schaltsignal bei Erreichen des eingestellten Strömungswerts
Zubehör (separat)	Adapter für verschiedene Prozessanschlüsse
Hinweis zur Sensorspitze	Darf die Rohrwand nicht berühren
Schmierung	Überwurfmutter und Gewinde mit Schmierpaste; kein Fett auf die Sensorspitze
Störeinflüsse	Abstand zu Krümmungen, Ventilen etc. einhalten (D = Rohrdurchmesser)
Reinigung	Keine spezielle Reinigung erforderlich; Gerät trocken und staubfrei halten
Reparatur	Keine vom Benutzer reparierbaren Teile; Wartung nur durch Fachpersonal

Häufig gestellte Fragen - SF0537 IFM

Wie montiere ich den Strömungssensor SF0537 an einem waagerechten Rohr?

Welche Eintauchtiefe ist für den Sensor erforderlich?

Kann ich den SF0537 ohne den Schaltverstärker VS3000 betreiben?

Welche Spannungsversorgung ist für den SF0537 mit cULus-Zulassung erforderlich?

Welches Gewinde hat der Prozessanschluss des SF0537?

Was muss ich beim Anzug der Überwurfmutter beachten?

Wie beeinflussen Einbauten in der Rohrleitung die Messung?

Darf der Sensor von oben montiert werden?

Kann ich den Sensor selbst reinigen oder reparieren?

Welche Schutzklasse hat der SF0537?

BEDIENUNGSANLEITUNG SF0537 IFM

Bestimmungsgemäße Verwendung

Der Strömungssensor überwacht in Verbindung mit dem Schaltverstärker VS3000 Strömungen in flüssigen und gasförmigen Medien.

Die Sensor-Verstärker-Kombination erfasst, ob ein voreingestellter Strömungswert erreicht ist (= Medium strömt) oder nicht (= Medium strömt nicht) und meldet dies durch ein Schaltsignal.

Montage

Das Gerät ist adaptierbar an unterschiedliche Prozessanschlüsse. (Adapter sind gesondert als Zubehör zu bestellen).

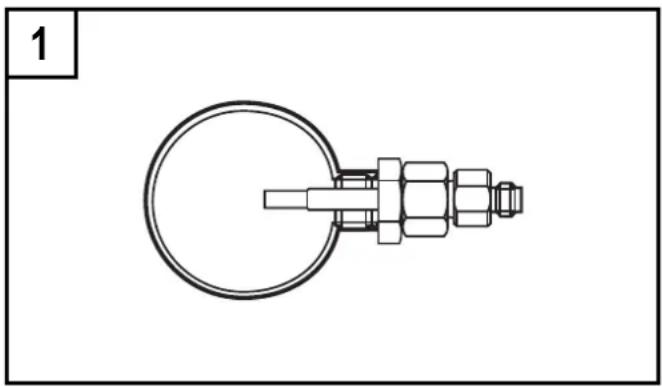

Montieren Sie das Gerät bei waagerecht verlaufenden Rohren möglichst • seitlich (Abb 1).

Bei Montage von unten sollte die Rohrleitung frei von Ablagerungen sein.

Bei Montage von oben sollte die Rohrleitung vollständig mit dem zu überwachenden Medium gefüllt sein.

Montieren Sie das Gerät bei senkrecht verlaufenden Rohren in der Steigleitung • (Medium strömt aufwärts, Abb. 2).

Einbauten in der Rohrleitung, Krümmungen, Ventile, Reduzierungen u. ä. führen zu Verwirbelungen des Mediums. Dies beeinträchtigt die Funktion des Geräts.

Empfehlung: Abstände einhalten zwischen Sensor und Störeinflüssen:

D = Rohrdurchmesser; S = Störeinflüsse

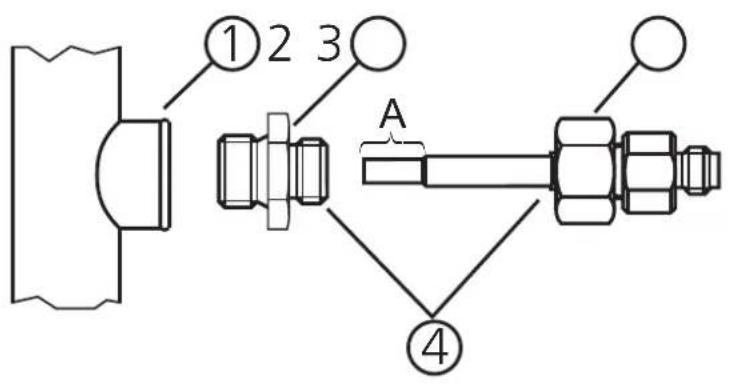

4: Gewinde M18 x 1,5

Fetten Sie die Überwurfmutter (3) und alle Gewinde mit Schmierpaste ein, um 1. mehrmaliges Lösen und Festziehen zu gewährleisten.

Achtung: Es darf kein Fett auf die Sensorspitze (A) gelangen.

Schrauben Sie den passenden Adapter (2) auf den Prozessanschluss (1).2.

Setzen Sie den Strömungssensor auf den Adapter und ziehen Sie die Über-3. wurfmutter (3) an; (Anzugsdrehmoment max. 50 Nm).

Eintauchtiefe des Sensors: mindestens 12 mm in der Rohrleitung. Bei Verwendung der als Zubehör lieferbaren Adapter ist die korrekte Eintauchtiefe sichergestellt.

Achtung: Die Sensorspitze darf die Rohrwand nicht berühren.

Montagemaß mit M12-Adapter	Montagemaß mit G ^1/4 -Adapter	Montagemaß mit G ^1/2 -Adapter

Elektrischer Anschluss

Anschluss an Schaltverstärker VS3000; Spannungsversorgung nach EN50178, SELV, PELV.

Das Gerät darf nur von einer Elektrofachkraft installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.

Für Geräte mit cULus-Zulassung und den Gültigkeitsbereich cULus:

Das Gerät muss von einer galvanisch getrennten Quelle versorgt werden, die sekundär über eine UL- zugelassene Sicherung mit einem max. Nennstrom von

a) 5 A bei Spannungen von 0...20 Vrms (0...28.3 Vp) oder

b) 100/Vp bei Spannungen von 20...30 Vrms (28.3...42.4 Vp)

verfügt.

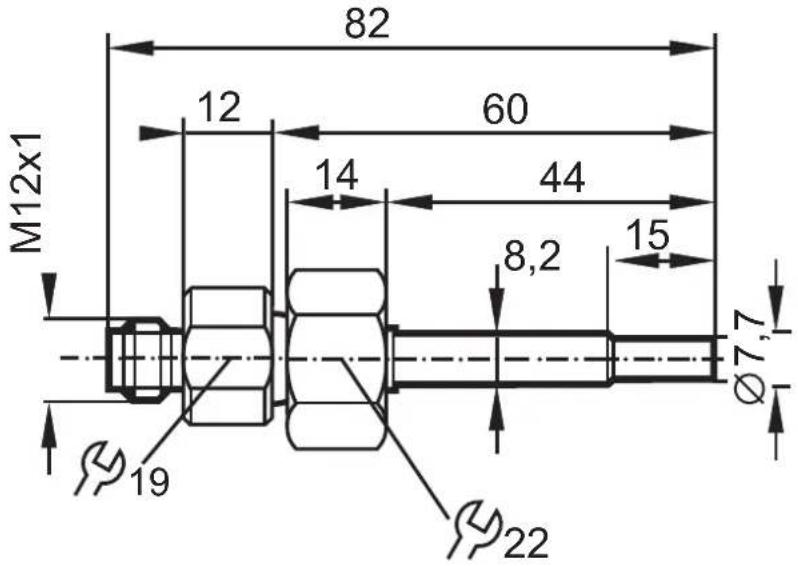

Maßzeichnung

1
2

Maße in mm
1: Steckergeräte
2: Kabelgeräte
