BEDIENUNGSANLEITUNG EC2075 IFM
Montage- und Installationshinweise
Mobilsteuerung CabinetController R 360
CR0302
Diese Beschreibung ist Bestandteil des Gerätes. Sie enthält Texte und Abbildungen zum korrekten Umgang mit dem Modul und muss vor einer Installation oder dem Einsatz gelesen werden.
Befolgen Sie die Angaben der Beschreibung. Nichtbeachten der Hinweise, Betrieb außerhalb der nachstehend bestimmungsgemässen Verwendung, falsche Installation oder fehlerhafte Handhabung können schwerwiegende Beeinträchtigungen der Sicherheit von Menschen und Anlagen zur Folge haben.
Die Anleitung richtet sich an Personen, die im Sinne der EMV- und der Niederspannungs-Richtlinie als "fachkundig" angesehen werden können. Die Steuerungen sind von einer Elektrofachkraft (Programmierer bzw. Servicetechniker) einzubauen und in Betrieb zu setzen.
Wenn das Gerät nicht vom mobilen Bordnetz (12/24 V Batteriebetrieb) versorgt wird, ist darauf zu achten, dass die externe Spannung gemäß den Kriterien für sichere Kleinspannung (SELV) erzeugt und zugeführt wird, da diese ohne weitere Maßnahmen zur Versorgung der angeschlossenen Steuerung, der Sensorik und der Aktorik zur Verfügung gestellt wird.
Die Verdrahtung aller in Zusammenhang mit dem SELV-Kreis des Geräts stehenden Signale muss ebenfalls den SELV-Kriterien entsprechen (sichere Schutzkleinspannung, galvanisch sicher getrennt von anderen Stromkreisen).
Wird die zugeführte SELV-Spannung extern geerdet (SELV wird zu PELV), so geschieht dies in der Verantwortung des Betreibers und im Rahmen der dort geltenden nationalen Installations-Vorschriften. Alle Aussagen in dieser Bedienungsanleitung beziehen sich auf das bezügl. der SELV-Spannung nicht geerdete Gerät.
An den Anschlussklemmen dürfen nur die in den technischen Daten, bzw. auf dem Geräteaufdruck angegebenen Signale eingespeist bzw. die zugelassenen Zubehörkomponenten der ifm electronic gmbh angeschlossen werden.
Das Gerät ist gemäß nachstehender technischer Spezifikation in einem weiten Umgebungs-Temperaturbereich betreibbar. Aufgrund der zusätzlichen Eigenwärmung kann es an den Gehäuse-Wandungen beim Berühren in heißer Umgebung zu hohen wahrnehmbaren Temperaturen kommen.
Bei Fehlfunktionen oder Unklarheiten setzen Sie sich bitte mit dem Hersteller in Verbindung. Eingriffe in das Gerät können schwerwiegende Beeinträchtigungen der Sicherheit von Menschen und Anlagen zur Folge haben. Sie sind nicht zulässig und führen zu Haftungs- und Gewährleistungsausschluss.
Inhalt
- Bestimmungsgemäße Verwendung / Funktion Seite 3
- Programmierung Seite 3
- Montage Seite 4
- Elektrischer Anschluss Seite 4
- Wartung, Instandsetzung und Entsorgung Seite 4
- Zulassungen/Normen Seite 4
Technische Daten (Datenblätter 1...5)
Maße, Mechanik, Elektronik Seite 5
Betriebszustände (Status-LED) Seite 6
Prüfnormen und Bestimmungen Seite 6
Kennwerte der Ein-/Ausgänge Seite 7
Anschlussbelegung
Seite 9
1. Bestimmungsgemäße Verwendung/Funktion
Die freiprogrammierbaren Steuerungen der Baureihe „CabinetController R 360“ sind für den Einsatz unter erschwerten Bedingungen ausgelegt (z.B. erweiterter Temperaturbereich, starke Vibrationen, intensive EMV-Belastung).
Sie sind geeignet zum direkten Einbau in Maschinen im mobilen und robusten Einsatz. Die Ein- und Ausgänge sind durch ihre Spezifikation speziell für diesen Einsatz ausgelegt. Integrierte Hardware- und Software-Funktionen (Betriebssystem) bieten einen hohen Schutz für die Maschine.
Die Steuerungen können als CANopen-Master eingesetzt werden.
Die Steuerungen CabinetController R 360 sind nicht für sicherheitsrelevante Aufgaben im Sinne des Personenschutzes zugelassen.
2. Programmierung
Die Applikationssoftware kann vom Anwender komfortabel mit dem IEC 61131-3 konformen Programmiersystem CODESYS erstellt werden.
Zur Programmierung der Steuerung wird neben dem Programmiersystem noch das vollständige Systemhandbuch benötigt.
Sollte es nicht vorliegen, kann es kostenlos bei einer der rückseitigen ifm-Niederlassungen angefordert werden. Als Download-File (PDF-Format) steht das Systemhandbuch auch im Internet unter „www.ifm.com“ zur Verfügung.
→ Systemhandbuch R360; deutsch (Bestell-Nr. EC2038)
→ Datenblatt direkt → CR0302 → weitere Informationen
Für die sichere Funktion der vom Anwender erstellten Applikationsprogramme ist dieser selbst verantwortlich. Bei Bedarf muss er zusätzlich entsprechend der nationalen Vorschriften eine Abnahme durch entsprechende Prüf- und Überwachungsorganisationen durchführen lassen.
3. Montage
Die Steuerung ist für den Einbau in eine trockene, geschlossene Umgebung vorgesehen (z.B. Bedienkonsole des Führerstandes, separates Bediengehäuse, etc.).
Die Befestigung erfolgt mit 4 Schrauben M4 x L.
4. Elektrischer Anschluss
Zum Schutz des gesamten Systems (Verkabelung und Steuerung) sind die einzelnen Stromkreise abzusichern.
| Bezeichnung Potential Stecker : Pin-Nr. | Sicherung | ||
| Versorgungsspannung U | B | X1:01 max. 2 A T | |
| Versorgungsspannung Digital-Ausgänge U | COM01/02UCOM03 | X3:05/10 max. 16 AX5:02 |
5. Wartung, Instandsetzung und Entsorgung
Da innerhalb der Steuerung keine vom Anwender zu wartenden Bauteile enthalten sind, darf das Gehäuse nicht geöffnet werden. Die Instandsetzung der Steuerung darf nur durch den Hersteller durchgeführt werden. Die Entsorgung muss gemäß den nationalen Umweltvorschriften erfolgen.
6. Zulassungen/Normen
Prufnormen und Bestimmungen → Technische Daten.
Die CE-Konformitatserklarung und die E1-Zulassung sind abrufbar unter:
www.ifm.com → Datenblatt-Suche → CR0302 → Zulassungen
CR0302
Mobilsteuerung CabinetController
24 Eingänge 12 Ausgänge
Programmierung nach IEC 61131-3
Betriebsspannung 10...32 V DC
Technische Daten Einsetzbar als CAN
| 24 Eingänge (8 analog/16 digital) und 12 Ausgänge (digital) | ||||
| Aufbau offene Platine | (zum mechanischen Schutz in einer Vergusswanne vergossen) | |||

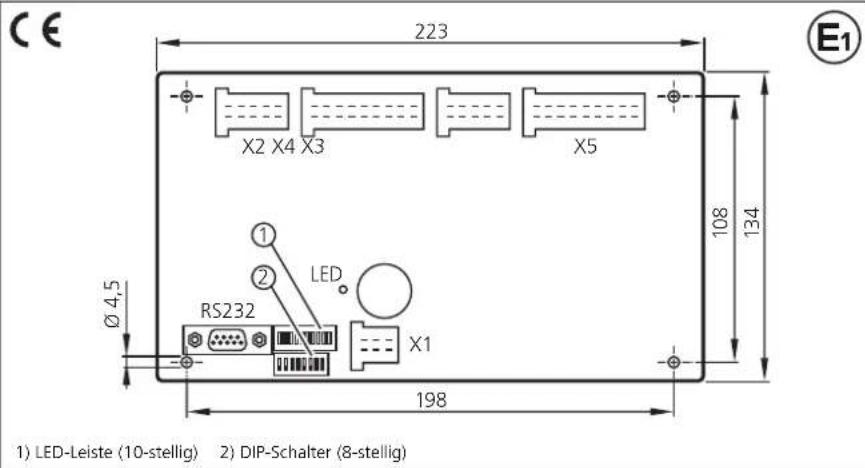

| Maße (L x B x H) 223 x 133 x 33 mm | ||||
| Montage Befestigung über 4 Bohrungen | (∅ 4,5 mm) | |||
| Anschlüsse AMP Crimpstecker, rüttelfesteinrastbar, verpolsicher(Kontakte AMP-Junior-Timer)Ein-/Ausgänge 2 x 10-polig, 2 x 18-poligBetriebsspannung und CAN-Bus 1 x 6-poligProgrammierung, TEST D-Sub-Buchse, 9-polig | ||||
| Gewicht | 0,49 kg | |||
| Umgebungstemperatur | -40...85 °C (lastabhängig) | |||
| Lagertemperatur | -40...85 °C | |||
| Schutzart | IP 20 | |||
| Eingänge | 24 | |||
| mögliche Konfigurationen | ||||
| Anzahl | Signal | Ausführung | ||
| 8oder | analogdigital | 0...10/32 V DC, 0...20 mA oder ratiometrischals binärer Spannungseingang | A BL | |
| 8 | digital | für positive Gebersignale, diagnosefähig | BL | |
| 4oder | digitalFrequenz | für positive Gebersignale, diagnosefähigImpulseingänge, max. 30 kHz | BL IL | |
| 4 | digital | für positive/negative Gebersignale | BL/H | |
| Ausgänge | 12 | |||
| mögliche Konfigurationen | ||||
| Anzahl | Signal | Ausführung | ||
| AbkürzungenA = analog BH = binär High-Side BL = binär Low-Side IL = Impuls Low-SidePWM = Pulsweitenmodulation | 4oder | digitalPWM | plusschaltend (High-Side)PWM-Frequenz, max. 250 Hz | BH PWM |
| 4 | digital | plusschaltend (High-Side) | BH | |
| 4 | digital | plusschaltend (High-Side) | BH | |
| Zubehör(gesondert zu bestellen) | Bestell-Nr. EC2075Steckersatz für CabinetController, bestehend aus:AMP Crimp-Buchsengehäuse, 1 x 6-polig, 2 x 10-polig, 3 x 18-poliginkl. Crimp-Kontakte (Junior Power Timer) | |||
| Bestell-Nr. EC2076RS 232 Programmieradapter zur Beschaltung des TEST-Eingangs mit UB | ||||
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen
Technische Änderungen behalten wir uns ohne Ankündigung vor! CR0302 / Seite 1
05.11.2014
CR0302 Technische Daten
| Betriebsspannung UB | 10...32 V DC |
| Überspannung 36 V für t ≤ 10 sUnterspannungserkennung bei UAuto-Save bei U | B ≤9,5 V B ≤9,0 V |
| Stromaufnahme ≤ 100 mA (ohne externe Last bei 24 V DC) | externe Absicherung mit max. 10 A |
| CAN Schnittstelle CAN Interface 2.0 B, ISO 11898Baudrate 50 kBit/s...1 MBit/s (Defaulteinstellung 125 kBit/s)Kommunikationsprofil CANopen, CiA DS 301 Version 3.0, CiA DS 401 Version 1.4 | |
| Node-ID (CANopen) hex 20 (= dez 32) | |
| Serielle SchnittstelleBaudrateTopologieProtokoll | RS 232 C9,6 / 19,2 / 28,8 / 38,4 / 57,6 kBit/s (Default 57,6 kBit/s)point-to-point (max. 2 Teilnehmer); Master-Slave-VerbindungVordefiniertes ifm-Protokoll (INTELHEX) |
| Prozessor | CMOS-Microcontroller 16 Bit C167CTaktfrequenz 20 MHz |
| SpeicherProgrammspeicherDatenspeicherDatenspeicher (ausfallsicher) | 192 kByte Flash48 kByte SRAM, 32 kByte Flash, 4 kByte EEPROM256 Byte (Auto-Save-Speicher) |
| Anzeige-/Eingabeelemente 10-stellige LED-Leiste(frei konfigurierbar) | 8-stelliger DIP-Schalter |
| Status-Anzeige | Zweifarben-LED (Rot/Grün) |
| LED-Farbe | Zustand | Beschreibung |
| - | Aus | keine Betriebsspannung |
| Orange | 1 x Ein | Initialisierung oder Reset Checks |
| Grün | 5 Hz | kein Betriebssystem geladen |
| Grün | 2,0 HzEin | RunStop |
| Rot | 2,0 HzEin | Run mit FehlerFatal Error oder Stop mit Fehler |
| Klimatest |
| Mechanische Festigkeit |
| Störfestigkeit gegen leitungsgebundene Störungen |
| Störfestigkeit gegen Fremdfeld |
| Störabstrahlung |
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen
Prüfnormen und Bestimmungen
| Feuchte/Wärme nach EN 60068-2-30, Test Db(≤ 95% rel. Luftfeuchtigkeit, nicht kondensierend)Schutzartprüfung nach EN 60529 |
| Schwingen nach EN 60068-2-6, Test FcSchocken nach EN 60068-2-27, Test EaSchocken im Betrieb nach EN 60068-2-29, Test Eb |
| nach ISO 7637-2: 2004, Impulse 2a, 3a, 3b, Schärfegrad 4, Funktionszustand Anach ISO 7637-2: 2004, Impuls 5, Schärfegrad 1, Funktionszustand Anach ISO 7637-2: 2004, Impuls 1, 2b, Schärfegrad 4, Funktionszustand C |
| gemäß UN/ECE-R10 mit 100 V/m (E1-Typgenehmigung)und EN 61000-6-4 (CE) |
| gemäß UN/ECE-R10 (E1-Typgenehmigung)und EN 61000-6-2 (CE) |
05.11.2014Techi
CR0302 Kennwerte der Eingänge
| Analog-Eingänge■SpannungseingängeX2:01...10, A_IN 00...A_IN 07 Eingangsspannung 0...10 V oder 0...32 Vkonfigurierbar als... Auflösung 10 bit | Genauigkeit ± 1% FSEingangswiderstand 78,4 kΩ (0...10 V), 46,6 kΩ (0...32 V)Eingangsfrequenz 50 Hz |
| ■Stromeingänge, diagnosefähigEingangsstrom 0...20 mAAuflösung 10 bitGenauigkeit ± 1% FSEingangswiderstand 400 ΩEingangsfrequenz 50 HzBei Strömen >23 mA wird das Kanalpaar auf Spannungseingang umgeschaltet! | |
| ■Spannungseingänge, 0...32 V, ratiometrischFunktion (UIN ÷ UB) × 1000 ‰Wertebereich 0...1000 ‰ | |
| ■Binäre Spannungseingänge für positive GebersignaleDie Konfiguration/Umschaltung der Analog-Eingänge A_IN 00...07 erfolgt paarweise!Dabei sind folgende Eingänge zusammengefasst: 0+4, 1+5, 2+6, 3+7 | |
| Digital-EingängeX4:01...08, IN 00...IN 07konfigurierbar als... Ausschaltpegel | ■ Digitaleingänge für positive Gebersignale, diagnosefähigEinschaltpegel >0,6 UB<0,3 UEingangswiderstand 3,21 kΩEingangsfrequenz 50 Hz |
| Digital-EingängeX4:11...14, IN 08...IN 11konfigurierbar als... Ausschaltpegel | ■ Digitaleingänge für positive Gebersignale, diagnosefähigEinschaltpegel >0,6 UB<0,3 UEingangswiderstand 3,16 kΩEingangsfrequenz 50 Hz |
| ■Frequenzeingänge für positive Gebersignale, diagnosefähigEinschaltpegel 0,4...0,7 UBausschaltpegel 0,2...0,24 UBEingangswiderstand 3,16 kΩMessbereich 0...2 kHz oder 1...30 kHz | |
| Digital-EingängeX4:15...18, IN 12...IN 15konfigurierbar als... Ausschaltpegel | ■ Digitaleingänge für positive GebersignaleEinschaltpegel >0,6 UB<0,3 UEingangswiderstand 3,21 kΩEingangsfrequenz 50 Hz |
| ■Digitaleingänge für negative GebersignaleEinschaltpegel <0,2 UBausschaltpegel >0,5 UBEingangswiderstand 3,21 kΩEingangsfrequenz 50 Hz | |
| Die Konfiguration/Umschaltung der Digital-Eingänge IN 12...15 erfolgt paarweise!Dabei sind folgende Eingänge zusammengefasst: 12+13, 14+15 | |
| Test-EingangRS 232, D-Sub-Stecker, Pin 09 | Für die Dauer des Testbetriebes (z.B. zur Programmierung), muß der TEST-Eingang mit UB(10...32 V DC) verbunden werden.Für den „RUN“-Betrieb bleibt der TEST-Eingang unbeschaltet. |
| siehe auch Anschlussbelegung, Seite 5 | |
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen
Technische Änderungen behalten wir uns ohne Ankündigung vor!
CR0302 / Seite 3 05.11.2014
| CR0302 Kennwerte der Ausgänge | |
| Digital-AusgängeX3:01...04, OUT 00...OUT 03 Schaltspannung 10...32 V DCkonfigurierbar als... Schaltstrom max. 2 A | ■ Halbleiterausgänge, plusschaltend (High-Side), kurzschluss- und überlastfest |
| ■PWM-AusgängePWM-Frequenz max. 250 HzEinstellauflösung 0,1 %Laststrom max. 2 A | |
| Die Ausgänge 0...3 sind mit einem gemeinsamen UCOM -Anschluss zusammengefasst. | |
| Digital-AusgängeX3:06...09, OUT 04...OUT 07 Schaltspannung 10...32 V DCSchaltstrom max. 2 A | ■ Halbleiterausgänge, plusschaltend (High-Side), kurzschluss- und überlastfest |
| Die Ausgänge 4...7 sind mit einem gemeinsamen UCOM -Anschluss zusammengefasst. | |
| Digital-AusgängeX5:01...18, OUT 08...OUT 11 Schaltspannung 10...32 V DCSchaltstrom max. 2 A | ■ Halbleiterausgänge, plusschaltend (High-Side), kurzschluss- und überlastfest |
| Die Ausgänge 8...11 sind mit einem gemeinsamen UCOM -Anschluss zusammengefasst. | |
| Externe Freilaufdiode! | Zum Schutz der Ausgänge müssen bei hohen Abschaltenergien (induktiven bzw.kapazitiven Lasten) Freilaufdioden parallel zur Last geschaltet werden. |
| siehe auch Anschlussbelegung, Seite 5 | |
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen
Technische Änderungen behalten wir uns ohne Ankündigung vor!
CR0302 / Seite 4 05.11.2014
CR0302 Anschlussbelegung
other
| Pin | Label | Value | |---|---|---| | RS232 Programmierung TEST-Eingang | A | 01 | | RS232 Programmierung TEST-Eingang | A | 02 | | RS232 Programmierung TEST-Eingang | A | 03 | | RS232 Programmierung TEST-Eingang | A_A_INO3 | 04 | | RS232 Programmierung TEST-Eingang | U_B | 05 | | RS232 Programmierung TEST-Eingang | GND | 06 | | RS232 Programmierung TEST-Eingang | A_A_INO4 | 07 | | RS232 Programmierung TEST-Eingang | A_A_INO5 | 08 | | RS232 Programmierung TEST-Eingang | A_A_INO6 | 09 | | RS232 Programmierung TEST-Eingang | A_A_INO7 | 10 | | X1 Betriebsspannung CAN-Bus | 01 | 1,00 A Multifuse | | X1 Betriebsspannung CAN-Bus | U_B | 1,00 A Multifuse | | X1 Betriebsspannung CAN-Bus | GND | 1,00 A Multifuse | | X1 Betriebsspannung CAN-Bus | CAN_L | 1,00 A Multifuse | | X1 Betriebsspannung CAN-Bus | CAN_H | 1,00 A Multifuse | | X1 Betriebsspannung CAN-Bus | CAN_L | 1,00 A Multifuse | | X1 Betriebsspannung CAN-Bus | CAN_H | 1,00 A Multifuse | | X4 Digital-Eingänge | B_L | 01 | | X4 Digital-Eingänge | B_L | 02 | | X4 Digital-Eingänge | B_L | 03 | | X4 Digital-Eingänge | B_LINO3 | 04 | | X4 Digital-Eingänge | B_LINO4 | 05 | | X4 Digital-Eingänge | B_LINO5 | 06 | | X4 Digital-Eingänge | B_LINO6 | 07 | | X4 Digital-Eingänge | B_LINO7 | 08 | | X4 Digital-Eingänge | U_B | 09 | | X4 Digital-Eingänge | GND | 10 | | X4 Digital-Eingänge | B_//I_INO8 | 11 | | X4 Digital-Eingänge | B_//I_INO9 | 12 | | X4 Digital-Eingänge | B_//I_IN10 | 13 | | X4 Digital-Eingänge | B_//I_IN11 | 14 | | X4 Digital-Eingänge | B_//B_I_IN12 | 15 | | X4 Digital-Eingänge | B_//B_I_IN13 | 16 | | X4 Digital-Eingänge | B_//B_I_IN14 | 17 | | X4 Digital-Eingänge | B_//B_I_IN15 | 18 | | Pin Label (X1) / Pin Name (X4) | Pin Name (X4) / Pin Name (X5) | Pin Label (X1) / Pin Name (X4) / Pin Name (X5) | | :--- | :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: | | :--- | :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---: :---- | | Steckerbelegung (Ansicht von oben auf Stiftseite) | B_//P_II OUT00 | 01 | | Steckerbelegung (Ansicht von oben auf Stiftseite) | B_//P_H OUT01 | 02 | | Steckerbelegung (Ansicht von oben auf Stiftseite) | B_//P_H OUT02 | 03 | | Steckerbelegung (Ansicht von oben auf Stiftseite) | B_//P_H OUT03 | 04 | | Steckerbelegung (Ansicht von oben auf Stiftseite) | U_COW_01 U_COW_02 U_COW_03 U_COW_04 U_COW_05 U_COW_06 U_COW_07 U_COW_08 U_COW_09 U_COW_10 U_COW_11 U_COW_12 U_COW_13 U_COW_14 U_COW_15 U_COW_16 U_COW_17 U_COW_18 U_COW_19 U_COW_20 U_COW_21 U_COW_22 U_COW_23 U_COW_24 U_COW_25 U_COW_26 U_COW_27 U_COW_28 U_COW_29 U_COW_30 U_COW_31 U_COW_32 U_COW_33 U_COW_34 U_COW_35 U_COW_36 U_COW_37 U_COW_38 U_COW_39 U_COW_40 U_COW_41 U_COW_42 U_COW_43 U_COW_44 U_COW_45 U_COW_46 U_COW_47 U_COW_48 U_COW_49 U_COW_50 U_COW_51 U_COW_52 U_COW_53 U_COW_54 U_COW_55 U_COW_56 U_COW_57 U_COW_58 U_COW_59 U_COW_60 U_COW_61 U_COW_62 U_COW_63 U_COW_64 U_COW_65 U_COW_66 U_COW_67 U_COW_68 U_COW_69 U_COW_70 U_COW_71 U_COW_72 U_COW_73 U_COW_74 U_COW_75 U_COW_76 U_COW_77 U_COW_78 U_COW_79 U_COW_80 U_COW_81 U_COW_82 U_COW_83 U_COW_84 U_COW_85 U_COW_86 U_COW_87 U_COW_88 U_COW_89 U_COW_90 U_COW_91 U_COW_92 U_COW_93 U_COW_94 U_COW_95 U_COW_96 U_COW_97 U_COW_98 U_COW_99 U_COW_100 U_COW 101 Erläuterung der Abkürzungen: A = analog BH = binär (High Side) BL = binär (Low Side) FRQ/CYL = Frequenzeingänge IL = Impuls (Low Side) PH = PWM (High Side) PWM = Puls-weiten-modulierte Signale RXD = serielle Schnittstelle (Empfangsdaten) TxD = serielle Schnittstelle (Sendedaten)ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen
05.11.2014TecI
