TM4501 - Capteur de température IFM - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Capteur de température
Plage de mesure	-50 à +150 °C
Précision	± 0,5 °C
Sortie	Signal analogique 4-20 mA
Alimentation	24 V DC
Utilisation	Applications industrielles pour le contrôle de la température
Maintenance	Vérification régulière des connexions et de l'étalonnage
Sécurité	Respecter les normes de sécurité électrique lors de l'installation
Dimensions	Standard, selon le modèle spécifique
Poids	Variable selon le modèle
Garantie	2 ans

FOIRE AUX QUESTIONS - TM4501 IFM

Quel est le type de produit IFM TM4501 ?

Le IFM TM4501 est un appareil non catégorisé, conçu pour des applications industrielles variées.

Comment installer le IFM TM4501 ?

Pour installer le IFM TM4501, suivez les instructions fournies dans le manuel d'utilisateur, en vous assurant de respecter les spécifications d'alimentation et de connexion.

Que faire si le IFM TM4501 ne s'allume pas ?

Vérifiez que l'appareil est correctement alimenté et que le câble d'alimentation est en bon état. Si le problème persiste, consultez le service client.

Comment réinitialiser le IFM TM4501 ?

Pour réinitialiser le IFM TM4501, éteignez l'appareil, attendez quelques secondes, puis rallumez-le. Pour une réinitialisation complète, suivez les instructions spécifiques du manuel.

Où puis-je trouver des pièces de rechange pour le IFM TM4501 ?

Les pièces de rechange pour le IFM TM4501 peuvent être commandées auprès de votre fournisseur local ou directement sur le site web du fabricant.

Comment contacter le support technique pour le IFM TM4501 ?

Vous pouvez contacter le support technique via le site web du fabricant ou par téléphone en utilisant les coordonnées fournies dans le manuel d'utilisateur.

Le IFM TM4501 est-il étanche ?

Vérifiez les spécifications techniques dans le manuel d'utilisateur pour déterminer si le IFM TM4501 est étanche et dans quelles conditions.

Comment mettre à jour le firmware du IFM TM4501 ?

Les mises à jour du firmware peuvent être effectuées en téléchargeant le logiciel approprié depuis le site du fabricant et en suivant les instructions fournies.

Quels sont les environnements de fonctionnement recommandés pour le IFM TM4501 ?

Le IFM TM4501 est conçu pour fonctionner dans des environnements industriels, mais consultez le manuel pour connaître les températures et les conditions d'humidité spécifiques.

MODE D'EMPLOI TM4501 IFM

Notice d'utilisation Capteur de température

TM45x1

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Avertissements utilisés 3

2 Consignes de sécurité.... 3
3 Usage prévu 4
4 Montage 4

4.1 Pour applications aseptiques selon EHEDG 4
4.2 Utiliser un raccord à souder / tube protecteur à souder 4

5 Raccordement électrique 5

6 Maintenance, réparation et élimination 5

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements utilisés

ATTENTION

Avertissement de dommages corporels

▷ Danger de blessures légères, réversibles.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil mesure la température de liquides et de gaz.

4 Montage

ATTENTION

Pendant le montage ou en cas de défaut, une haute pression ou des fluides chauds peuvent s'échapper de l'installation.

Risque de blessure dû à la pression ou aux brûlures.
S'assurer que le circuit n'est pas sous pression avant d'effectuer des travaux de montage.
S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s'écouler à l'endroit du montage.

Capteurs avec raccord process Clamp :

▶ Fixer l'appareil au moyen d'un serrage (partie opposée Clamp).

4.1 Pour applications aseptiques selon EHEDG

Si des raccords à souder sont utilisés, la surface de contact alimentaire doit être lisse (rugosité de surface Ra < 0,8 μm) et la soudure doit être effectuée conformément aux directives EHEDG 9 et 35.

Si le capteur est correctement installé, il est approprié pour le NEP (nettoyage en place).

▶ Prendre en compte les limites d'utilisation (résistance à la température et résistance de la matière) selon la fiche technique.

S'assurer d'une intégration de l'appareil dans l'installation selon EHEDG.
▶ Utiliser une installation auto-vidant.
▶ Utiliser uniquement des adaptateurs process homologués EHEDG ayant des joints d'étanchéité spéciaux exigés par la norme EHEDG.
En cas de composants présents dans la cuve, ils doivent permettre l'accès d'un jet de nettoyage direct. S'assurer que toutes les zones en contact avec la matière soient bien nettoyées.

4.2 Utiliser un raccord à souder / tube protecteur à souder

Remarques générales sur l'opération de soudage :

L'opération de soudage doit être effectuée par des personnes compétentes, selon les règles de l'art.
▶ Utiliser des matières et des opérations de soudage qui sont appropriées à la matière du boîtier.
Les surfaces doivent être sans souillure de tout type.
▶ Prendre en compte une préparation avec le plus grand soin des composants.

Opération de soudage :

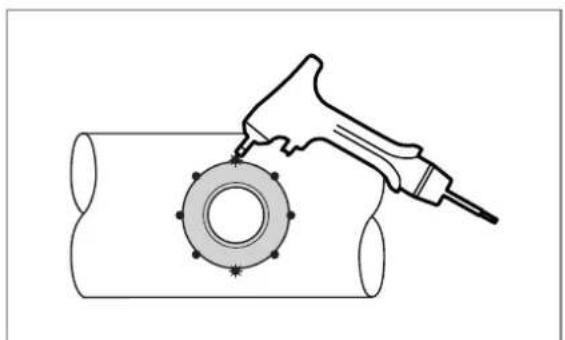

Fig. 1: Appliquer des points de fixation Fig. 2: Appliquer des soudures

Appliquer les points de soudure du tube protecteur à souder à distance égale (en croix) pour garantir une force de retenue suffisante.
Appliquer l'une en face de l'autre les soudures entre les points de fixation.
▶ Respecter des pauses suffisantes entre les différentes opérations de soudage pour éviter que le tube protecteur à souder devienne brûlant ou se déforme en raison d'une surchauffe.

Après la fin de l'opération de soudage :

▶ Laisser la pièce usinée refroidir.
Nettoyer le filetage et le graisser avec une graisse appropriée et homologuée pour l'application.
Visser le capteur dans le raccord et serrer. Couple de serrage : 30...50 Nm.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié. Alimentation selon EN50178, TBTS, TBTP.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

2 1 3 4 0 1 2 3 4

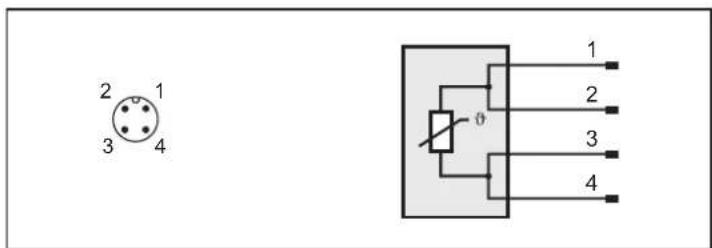

Fig. 3: Schéma de branchement (couleurs selon DIN EN 60947-5-2)

1 : BN (brun) 2: WH (blanc)
3 : BU (bleu) 4 : BK (noir)

6 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
Définir des intervalles de vérification du calibrage adaptés aux exigences du process.
