OW0005 - Contrôleur de température IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur infrarouge de température
Marque	IFM
Modèle	OW0005 (série OWS/OWL)
Catégorie	Contrôleur de température
Température de commutation	350 °C ou 750 °C selon variante
Angle d'ouverture	2°, 1.2°, 1° ou 0.6° selon variante
Distance de détection max.	Jusqu'à 3 m (au-delà, pertes de radiation)
Alimentation électrique	DC PNP/NPN ou AC/DC (tension non spécifiée, typiquement 12-24 V)
Sortie	Commutation (non protégée contre les courts-circuits)
Raccordement	Fils BN (brun), BU (bleu), BK (noir), GN/YE (vert/jaune)
Protection	Non spécifiée (estimation IP65)
Accessoires inclus	Socle de montage (réf. E20426) et manchon protecteur (réf. E20427) en option
Fonctions principales	Détection sans contact de rayonnement thermique, commutation de seuil de température
Utilisation typique	Détection d'objets chauds, surveillance de température dans les fours
Conditions environnementales	Poussières, vapeur, rayonnement parasite (utiliser manchon protecteur)
Nettoyage	Air comprimé dans le manchon protecteur pour nettoyer l'optique
Sécurité	Mettre hors tension avant raccordement, utiliser un fusible miniature, éviter les courts-circuits
Entretien	Vérifier régulièrement le bon fonctionnement, éviter les rayonnements d'arrière-plan
Réparabilité	Non réparable, remplacer l'appareil défectueux
Poids estimé	Environ 100 g
Dimensions estimées	Environ 50 x 50 x 30 mm

FOIRE AUX QUESTIONS - OW0005 IFM

Comment installer le détecteur infrarouge OW0005 ?

Orientez le détecteur vers l'objet à détecter et fixez-le à l'aide du socle de montage (réf. E20426). Assurez-vous que la température de l'objet soit au moins égale à la température de commutation du détecteur. La zone de détection doit être entièrement couverte.

Quelle température de commutation choisir ?

La température de commutation dépend du modèle : 350 °C ou 750 °C. Choisissez celle qui correspond à la température minimale de l'objet à détecter. Pour des objets plus froids, utilisez un modèle avec un seuil plus bas.

Comment raccorder électriquement l'appareil ?

Mettez l'installation hors tension. Raccordez les fils selon le schéma : PNP (brun sur L+, bleu sur L-, noir sur sortie) ou NPN (brun sur L+, bleu sur L-, noir sur sortie). Pour AC/DC, connectez brun sur L1/L+, bleu sur N/L-. Utilisez un fusible miniature si spécifié.

Quelle est la distance de détection maximale ?

La distance maximale est d'environ 3 mètres pour une détection fiable. Au-delà, les pertes de radiation dans l'air deviennent significatives et la température de l'objet doit être nettement supérieure à la température de commutation.

Comment nettoyer l'optique du détecteur ?

Si les conditions sont poussiéreuses ou humides, utilisez le manchon protecteur (réf. E20427). Introduisez de l'air comprimé dans le manchon pour nettoyer la lentille sans contact.

Que faire en cas de rayonnement parasite de l'arrière-plan ?

Si des sources chaudes environnantes (par ex. fours) perturbent la détection, utilisez un détecteur avec une température de commutation plus élevée pour ignorer les rayonnements parasites.

Est-il possible de régler la température de commutation ?

Non, la température de commutation est fixe selon le modèle. Vous devez choisir le modèle adapté à votre application (350 °C ou 750 °C).

L'appareil est-il résistant aux poussières et vapeurs ?

Le détecteur peut fonctionner dans des environnements poussiéreux ou humides, mais il est recommandé d'utiliser le manchon protecteur avec air comprimé pour protéger l'optique et assurer un fonctionnement fiable.

Quels accessoires sont disponibles pour ce détecteur ?

Les accessoires principaux sont le socle de montage (réf. E20426) pour la fixation, et le manchon protecteur (réf. E20427) pour la protection contre les contaminants.

Comment vérifier le bon fonctionnement du détecteur ?

Après installation, testez le détecteur en plaçant un objet à la température appropriée dans sa zone de détection. Vérifiez que la sortie commute correctement. Après un court-circuit, vérifiez que l'appareil n'est pas endommagé.

MODE D'EMPLOI OW0005 IFM

efector600®

OWS / OWL

Fonctionnement et caractéristiques

Les détecteurs d'infrarouges détectent le rayonnement thermique d'un objet et le convertissent en signaux de commutation.

Ils sont utilisés pour détecter des objets ou surveiller la température.

Température de commutation 350°C/750°C (en fonction du type d'appareil).

Montage

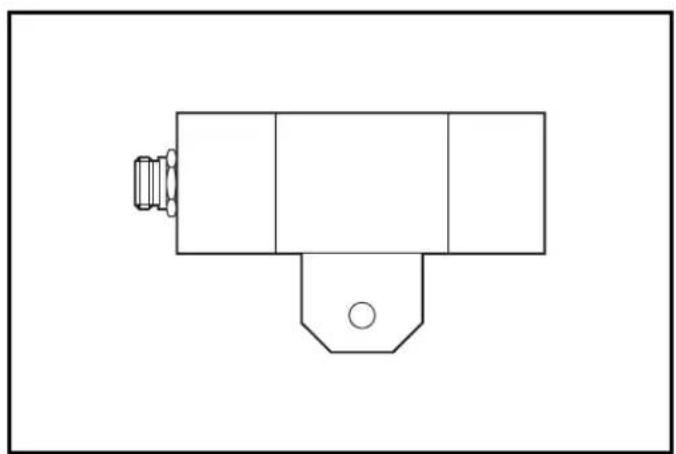

Orienter le détecteur en direction de l'objet à détecter et le monter. Un socle de montage est disponible en accessoire (référence E20426).

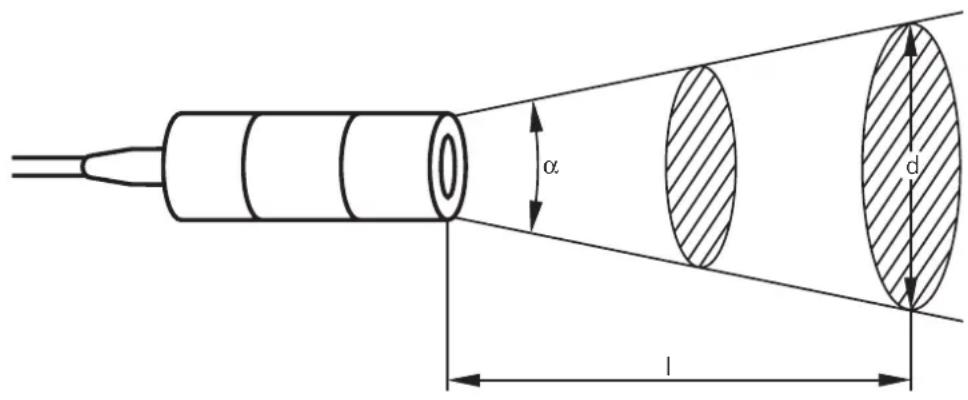

La température de l'objet doit au moins correspondre à la température de commutation du détecteur. La zone de détection, qui dépend de l'angle d'ouverture et de la distance de détection, doit être couverte.

α l d

Calcul : diamètre de détection / distance de détection / angle d'ouverture

$$ d = 2 \times I \times \tan \frac {\alpha}{2} + \varnothing $$

$$ I = 0, 5 \times \frac {d - \varnothing}{\tan \frac {\alpha}{2}} $$

$$ \alpha = 2 \times \tan^{-1} \left(\frac {d - \emptyset}{2 \times I}\right) $$

α = angle d'ouverture

I = distance de détection

d = diamètre de détection

∅ = diamètre de la lentille

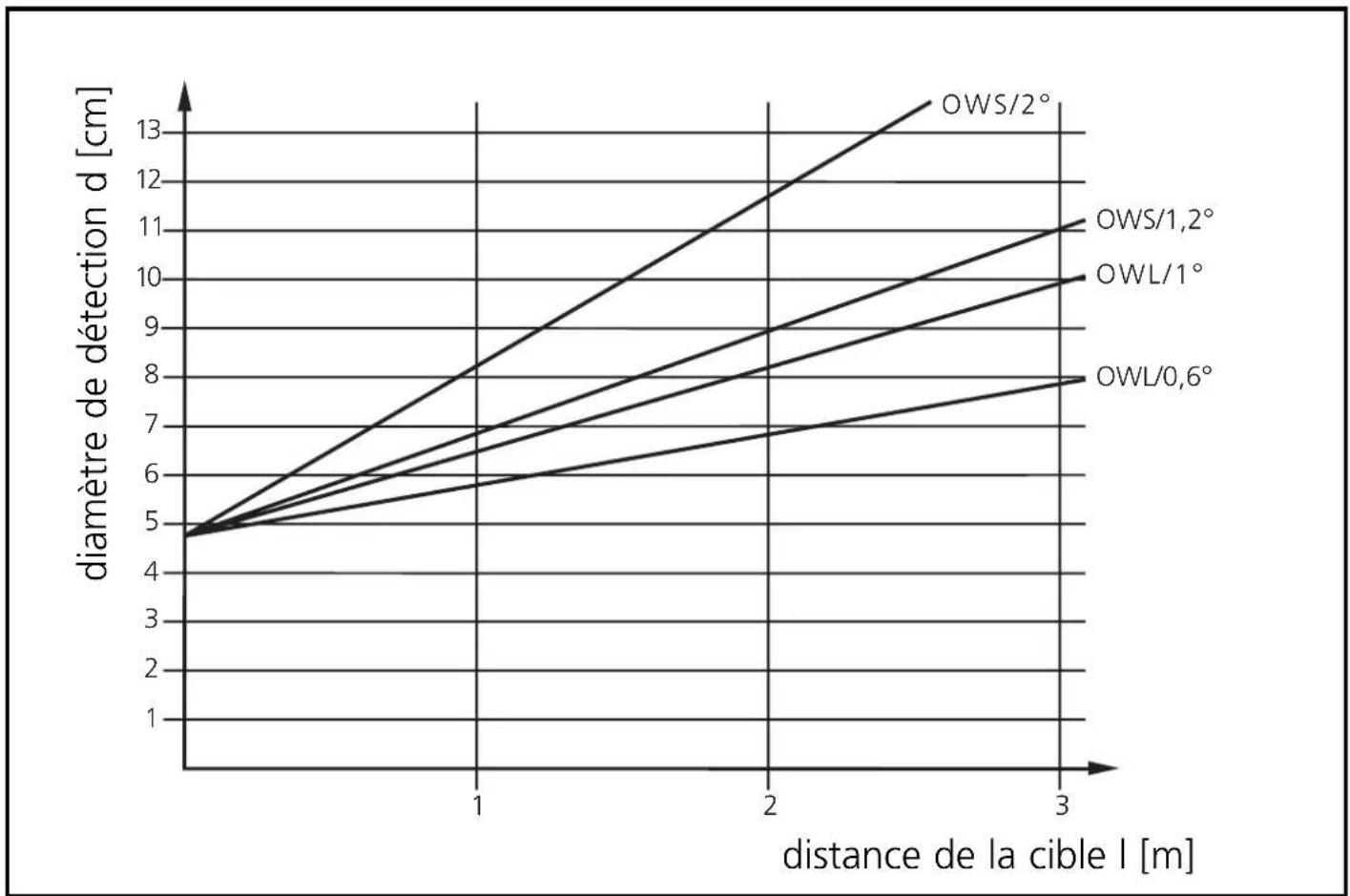

Diagramme concernant les distances de détection:

En cas de portées supérieures à 5m, il faut tenir compte des pertes de radiation au travers de l'air. Pour cette raison, la température de l'objet doit être nettement supérieure à la température de commutation du détecteur.

Raccordement électrique

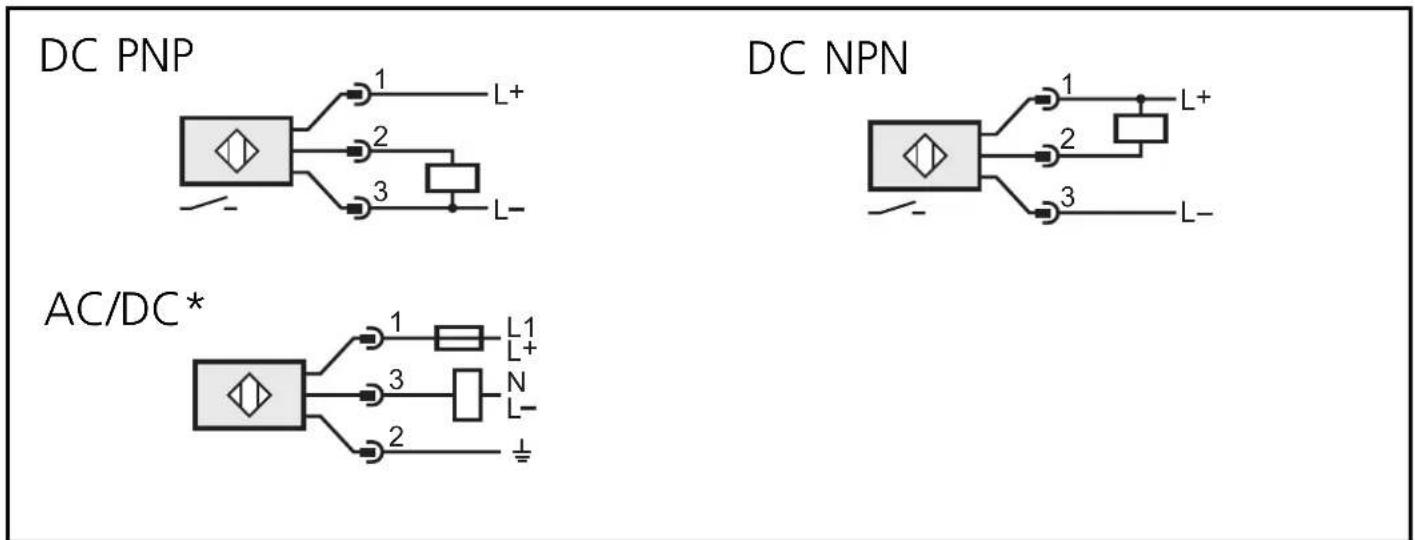

Mettre l'installation hors tension et raccorder l'appareil selon le schéma de branchement.

DC PNP 1 L+ 2 3 L- DC NPN 1 L+ 2 3 L- AC/DC* 1 L1 L+ 3 N L- ⊥

Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommandation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir, GN/YE = vert/jaune.

*Sortie: non protégée contre les courts-circuits.

Un court-circuit peut détruire l'appareil immédiatement.

Fonctionnement

Vérifier le bon fonctionnement du détecteur. Si dans l'application un mauvais fonctionnement se produit en raison d'un rayonnement de l'arrière-plan (par ex. fours), des appareils avec une température de commutation plus haute doivent être utilisés.

En cas de conditions environnantes sévères (par ex. poussières, vapeur) ou en cas de rayonnement thermique parasite de l'environnement, utiliser les détecteurs d'infrarouges avec un manchon protecteur (référence E20427). Introduire l'air comprimé dans le manchon protecteur pour nettoyer l'optique.
