OW0005 - Temperaturregler IFM - Kostenlose Bedienungsanleitung

Produkttyp	Infrarot-Temperaturdetektor
Marke	IFM
Modell	OW0005 (Serie OWS/OWL)
Kategorie	Temperaturregler
Schalttemperatur	350 °C oder 750 °C je nach Variante
Öffnungswinkel	2°, 1,2°, 1° oder 0,6° je nach Variante
Max. Erfassungsabstand	Bis zu 3 m (darüber hinaus Strahlungsverluste)
Stromversorgung	DC PNP/NPN oder AC/DC (Spannung nicht spezifiziert, typischerweise 12-24 V)
Ausgang	Schaltend (nicht kurzschlussgeschützt)
Anschluss	Drähte BN (braun), BU (blau), BK (schwarz), GN/YE (grün/gelb)
Schutzart	Nicht spezifiziert (Schätzung IP65)
Mitgeliefertes Zubehör	Montagesockel (Ref. E20426) und Schutzhülse (Ref. E20427) optional
Hauptfunktionen	Berührungslose Erkennung von Wärmestrahlung, Temperaturschwellwertschaltung
Typische Anwendung	Erkennung heißer Objekte, Temperaturüberwachung in Öfen
Umgebungsbedingungen	Staub, Dampf, Fremdstrahlung (Schutzhülse verwenden)
Reinigung	Druckluft in die Schutzhülse zur Reinigung der Optik
Sicherheit	Vor dem Anschluss spannungsfrei schalten, eine Miniatursicherung verwenden, Kurzschlüsse vermeiden
Wartung	Regelmäßig die ordnungsgemäße Funktion prüfen, Hintergrundstrahlung vermeiden
Reparierbarkeit	Nicht reparierbar, defektes Gerät ersetzen
Geschätztes Gewicht	Etwa 100 g
Geschätzte Abmessungen	Etwa 50 x 50 x 30 mm

Häufig gestellte Fragen - OW0005 IFM

Wie installiere ich den Infrarotdetektor OW0005?

Richten Sie den Detektor auf das zu erfassende Objekt und befestigen Sie ihn mit dem Montagesockel (Ref. E20426). Stellen Sie sicher, dass die Objekttemperatur mindestens der Schalttemperatur des Detektors entspricht. Der Erfassungsbereich muss vollständig abgedeckt sein.

Welche Schalttemperatur wählen?

Die Schalttemperatur hängt vom Modell ab: 350 °C oder 750 °C. Wählen Sie diejenige, die der Mindesttemperatur des zu erfassenden Objekts entspricht. Für kältere Objekte verwenden Sie ein Modell mit niedrigerem Schwellwert.

Wie wird das Gerät elektrisch angeschlossen?

Schalten Sie die Anlage spannungsfrei. Schließen Sie die Drähte gemäß dem Schema an: PNP (braun an L+, blau an L-, schwarz an Ausgang) oder NPN (braun an L+, blau an L-, schwarz an Ausgang). Bei AC/DC schließen Sie braun an L1/L+, blau an N/L- an. Verwenden Sie eine Miniatursicherung, falls angegeben.

Wie groß ist die maximale Erfassungsentfernung?

Die maximale Entfernung beträgt etwa 3 Meter für eine zuverlässige Erfassung. Darüber hinaus werden die Strahlungsverluste in der Luft erheblich, und die Objekttemperatur muss deutlich über der Schalttemperatur liegen.

Wie reinige ich die Optik des Detektors?

Wenn die Bedingungen staubig oder feucht sind, verwenden Sie die Schutzhülse (Ref. E20427). Führen Sie Druckluft in die Hülse ein, um die Linse berührungslos zu reinigen.

Was tun bei störender Hintergrundstrahlung?

Wenn umgebende heiße Quellen (z.B. Öfen) die Erfassung stören, verwenden Sie einen Detektor mit einer höheren Schalttemperatur, um die Fremdstrahlung zu ignorieren.

Kann die Schalttemperatur eingestellt werden?

Nein, die Schalttemperatur ist je nach Modell fest. Sie müssen das für Ihre Anwendung passende Modell wählen (350 °C oder 750 °C).

Ist das Gerät staub- und dampfbeständig?

Der Detektor kann in staubigen oder feuchten Umgebungen arbeiten, es wird jedoch empfohlen, die Schutzhülse mit Druckluft zu verwenden, um die Optik zu schützen und einen zuverlässigen Betrieb zu gewährleisten.

Welches Zubehör ist für diesen Detektor erhältlich?

Das wichtigste Zubehör sind der Montagesockel (Ref. E20426) zur Befestigung und die Schutzhülse (Ref. E20427) zum Schutz vor Verunreinigungen.

Wie überprüfe ich die ordnungsgemäße Funktion des Detektors?

Testen Sie den Detektor nach der Installation, indem Sie ein Objekt mit der entsprechenden Temperatur in seinen Erfassungsbereich bringen. Überprüfen Sie, ob der Ausgang korrekt schaltet. Nach einem Kurzschluss prüfen, ob das Gerät beschädigt ist.

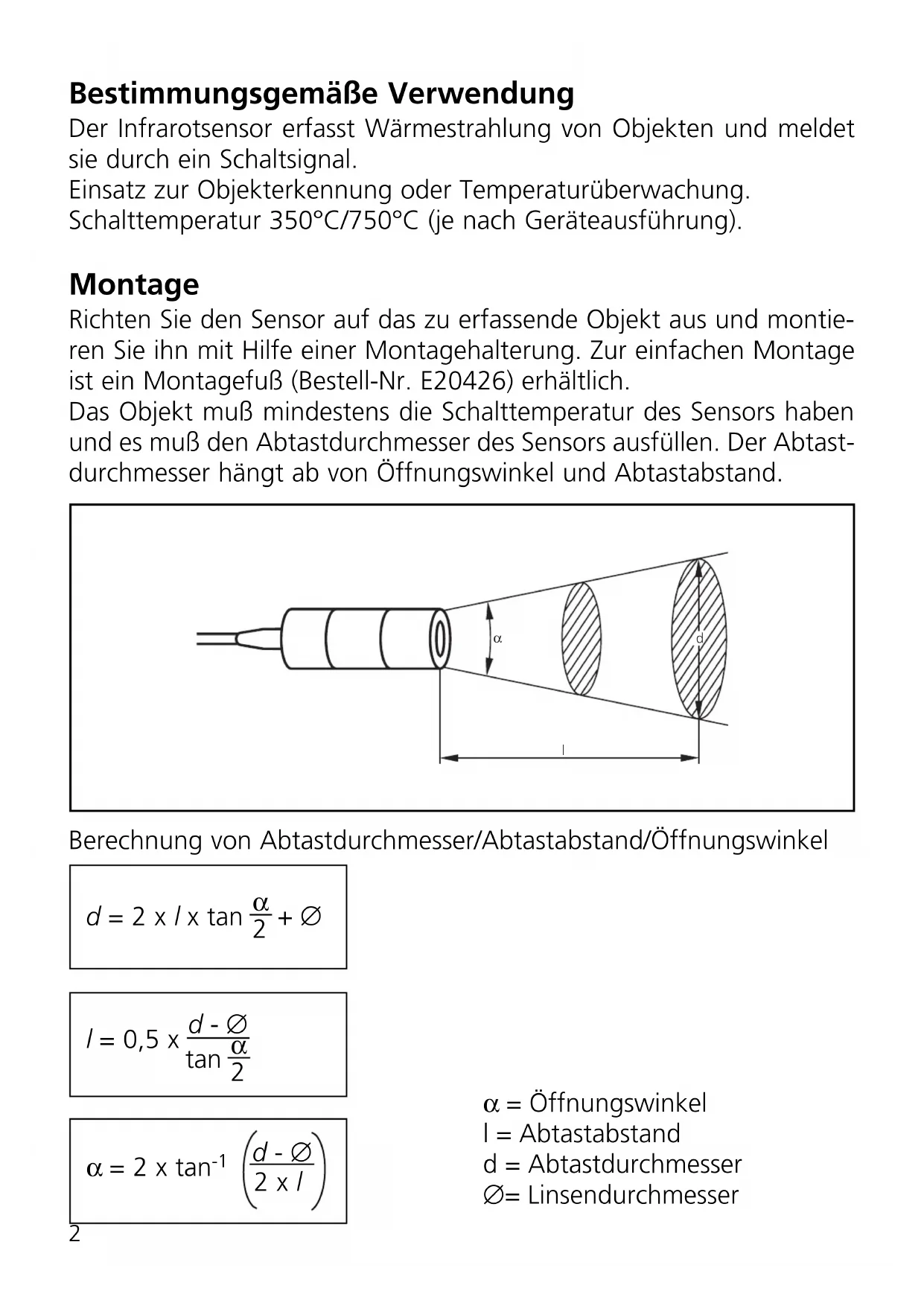

BEDIENUNGSANLEITUNG OW0005 IFM

Bestimmungsgemäße Verwendung

Der Infrarotsensor erfasst Wärmestrahlung von Objekten und meldet sie durch ein Schaltsignal.

Einsatz zur Objekterkennung oder Temperaturüberwachung.

Schalttemperatur 350°C/750°C (je nach Geräteausführung).

Montage

Richten Sie den Sensor auf das zu erfassende Objekt aus und montieren Sie ihn mit Hilfe einer Montagehalterung. Zur einfachen Montage ist ein Montagefuß (Bestell-Nr. E20426) erhältlich.

Das Objekt muß mindestens die Schalttemperatur des Sensors haben und es muß den Abtastdurchmesser des Sensors ausfüllen. Der Abtast-durchmesser hängt ab von Öffnungswinkel und Abtastabstand.

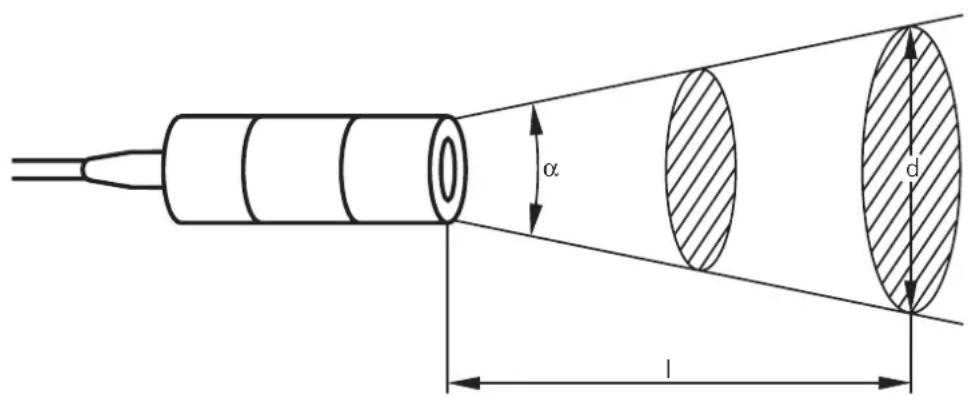

α d l

Berechnung von Abtastdurchmesser/Abtastabstand/Öffnungswinkel

$$ d = 2 \times I \times \tan \frac {\alpha}{2} + \varnothing $$

$$ I = 0, 5 \times \frac {d - \varnothing}{\tan \frac {\alpha}{2}} $$

$$ \alpha = 2 \times \tan^ {- 1} \left(\frac {d - \emptyset}{2 \times I}\right) $$

$$ \alpha = \text { Öffnungswinkel } $$

$$ l = A b t a s t a b s t a n d $$

$$ d = \text { Abtastdurchmesser } $$

$$ \emptyset = \text { Linsendurchmesser } $$

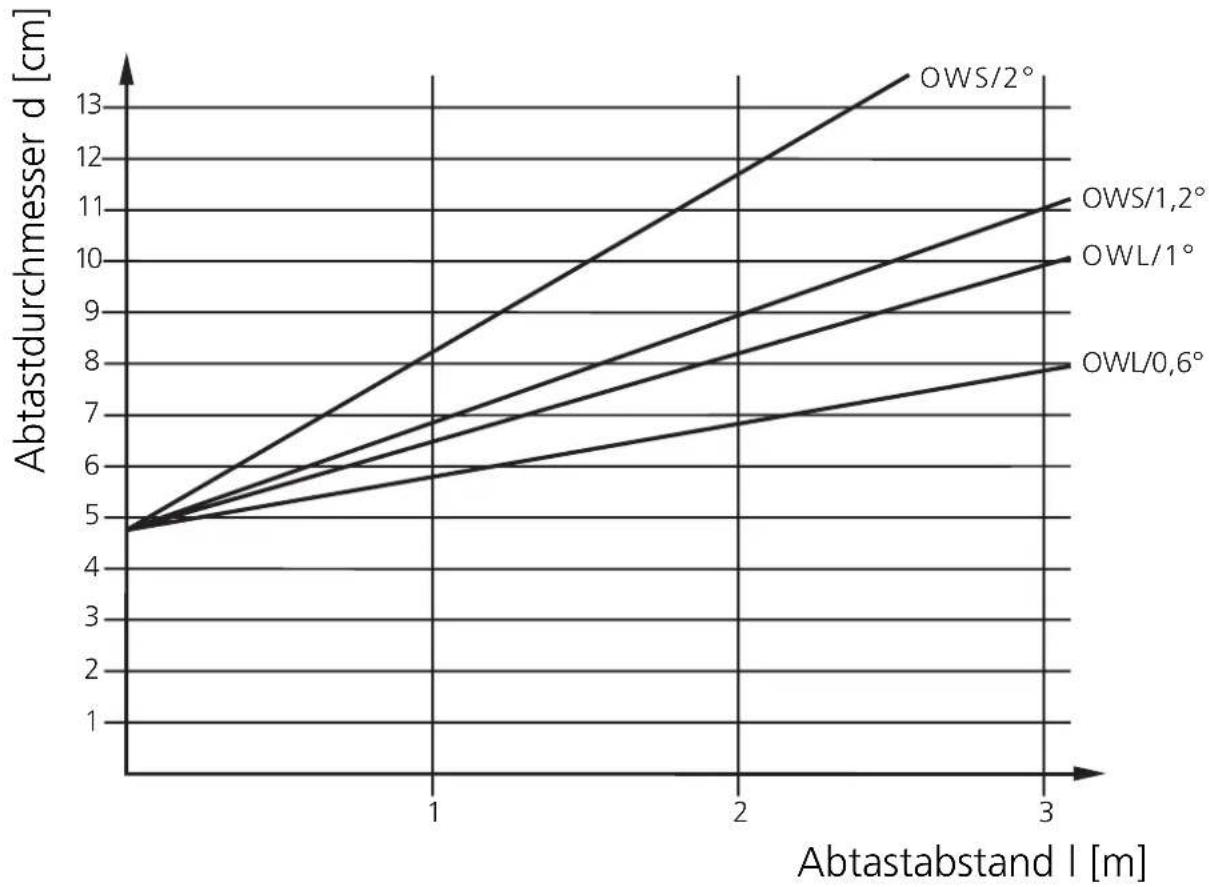

Schaltabstandsdiagramm:

Bei Abtastabständen >5m treten Strahlungsverluste durch den Luftweg auf. Die Objekttemperatur sollte deshalb deutlich über der Schalttemperatur des Sensors liegen.

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei und schliessen Sie das Gerät folgendermaßen an.

DC PNP

DC NPN

Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen, falls dort angegeben.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen. Adernfarben bei ifm-Kabeldosen: BN = braun, BU = blau, BK = schwarz, GN/YE = grün/gelb.

*Ausgang nicht kurzschlußfest.

Kurzschluß kann zur sofortigen Zerstörung des Gerätes führen.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert.

Setzen Sie Geräte mit höherer Schalttemperatur ein, falls im praktischem Betrieb Fehlschaltungen durch Hintergrundstrahlung auftreten (zum Beispiel durch Öfen).

Betreiben Sie den Infrarotsensor bei schwierigen Umweltbedingungen (zum Beispiel Staub, Dunst) oder bei Wärmereflexionen der Umgebung mit Schutztubus (Bestell-Nr. E20427).

Leiten Sie gegebenenfalls Druckluft in den Stutzen des Schutztubus ein, um die Optik sauber zu halten.
