OW5009 - Temperaturregler IFM - Kostenlose Bedienungsanleitung

Produkttyp	Infrarot-Temperatursensor
Marke	IFM
Modell	OW5009
Schalttemperatur	350 °C oder 750 °C (je nach Version)
Maximale Erfassungsentfernung	5 m (darüber hinaus Strahlungsverluste)
Öffnungswinkel	Berechnet nach Formel: d = 2 × l × tan(α/2) + ∅
Elektrische Versorgung	DC PNP, DC NPN oder AC/DC (je nach Anschluss)
Empfohlene Sicherung	Miniatur, gemäß Datenblatt
Aderfarben	BN = braun, BU = blau, BK = schwarz, GN/YE = grün/gelb
Kurzschlussschutz	Ausgang für AC/DC ungeschützt; nach Kurzschluss überprüfen
Gehäusematerial	Metall (wahrscheinlich Edelstahl)
Schutzart	IP65 (Schätzung)
Umgebungstemperatur Betrieb	-25 °C bis +70 °C (Schätzung)
Abmessungen (ca.)	Gewinde M18 × 1, Länge 60 mm
Gewicht (ca.)	50 g
Zubehör	Montagesockel E20426, Schutzhülse E20427
Hauptfunktionen	Berührungslose Erfassung heißer Objekte, Temperaturüberwachung
Wartung und Reinigung	Optik mit Druckluft über die Schutzhülse reinigen
Sicherheit	Anlage vor Anschluss spannungsfrei schalten
Ersatzteile und Reparierbarkeit	Keine durch den Benutzer reparierbaren Teile; IFM kontaktieren

Häufig gestellte Fragen - OW5009 IFM

Wie schließe ich den Detektor OW5009 an?

Schalten Sie die Anlage spannungsfrei. Schließen Sie die Adern gemäß Schema an: BN (braun) = +V, BU (blau) = 0V, BK (schwarz) = Ausgang, GN/YE (grün/gelb) = Erde falls vorhanden. Verwenden Sie eine geeignete Miniatursicherung.

Wie hoch ist die Schalttemperatur des OW5009?

Sie beträgt 350 °C oder 750 °C je nach Geräteversion. Überprüfen Sie das Etikett auf dem Produkt.

Wie berechnet man den Erfassungsbereich?

Verwenden Sie die Formel: Erfassungsdurchmesser d = 2 × Abstand l × tan(α/2) + Sensordurchmesser. Der Öffnungswinkel α ist im Datenblatt angegeben.

Was tun bei störender Hintergrundstrahlung?

Verwenden Sie einen Detektor mit höherer Schalttemperatur oder montieren Sie die Schutzhülse (Ref. E20427) mit Druckluftdurchblasung zur Reinigung der Optik.

Funktioniert der Detektor mit Wechselstrom?

Ja, es gibt eine AC/DC-Version. Achtung: Der Ausgang ist im AC/DC-Modus nicht kurzschlussgeschützt. Ein Kurzschluss kann das Gerät sofort zerstören.

Wie groß ist die maximale Erfassungsentfernung?

Bis zu 5 m. Darüber hinaus beachten Sie die Strahlungsverluste in der Luft: Die Objekttemperatur muss deutlich über der Schalttemperatur liegen.

Wie montiere ich den Detektor OW5009?

Richten Sie den Detektor auf das zu erfassende Objekt. Befestigen Sie ihn ggf. mit dem Montagesockel (Ref. E20426). Stellen Sie sicher, dass die Objekttemperatur die Schalttemperatur überschreitet.

Ist der Sensor gegen Staub geschützt?

Ja, die Schutzart ist IP65 (Schätzung). In staubiger Umgebung verwenden Sie die Schutzhülse mit Druckluft zur Reinigung der Optik.

Kann ich diesen Detektor zur genauen Temperaturmessung verwenden?

Nein, es handelt sich um einen Temperaturschwellwertschalter, nicht um ein Thermometer. Er schaltet, wenn das Objekt die Schalttemperatur überschreitet.

Wie teste ich die ordnungsgemäße Funktion nach der Installation?

Überprüfen Sie nach dem Anschluss, ob der Detektor bei Vorhandensein eines heißen Objekts korrekt schaltet. Falls ein Kurzschluss aufgetreten ist, überprüfen Sie sofort die ordnungsgemäße Funktion.

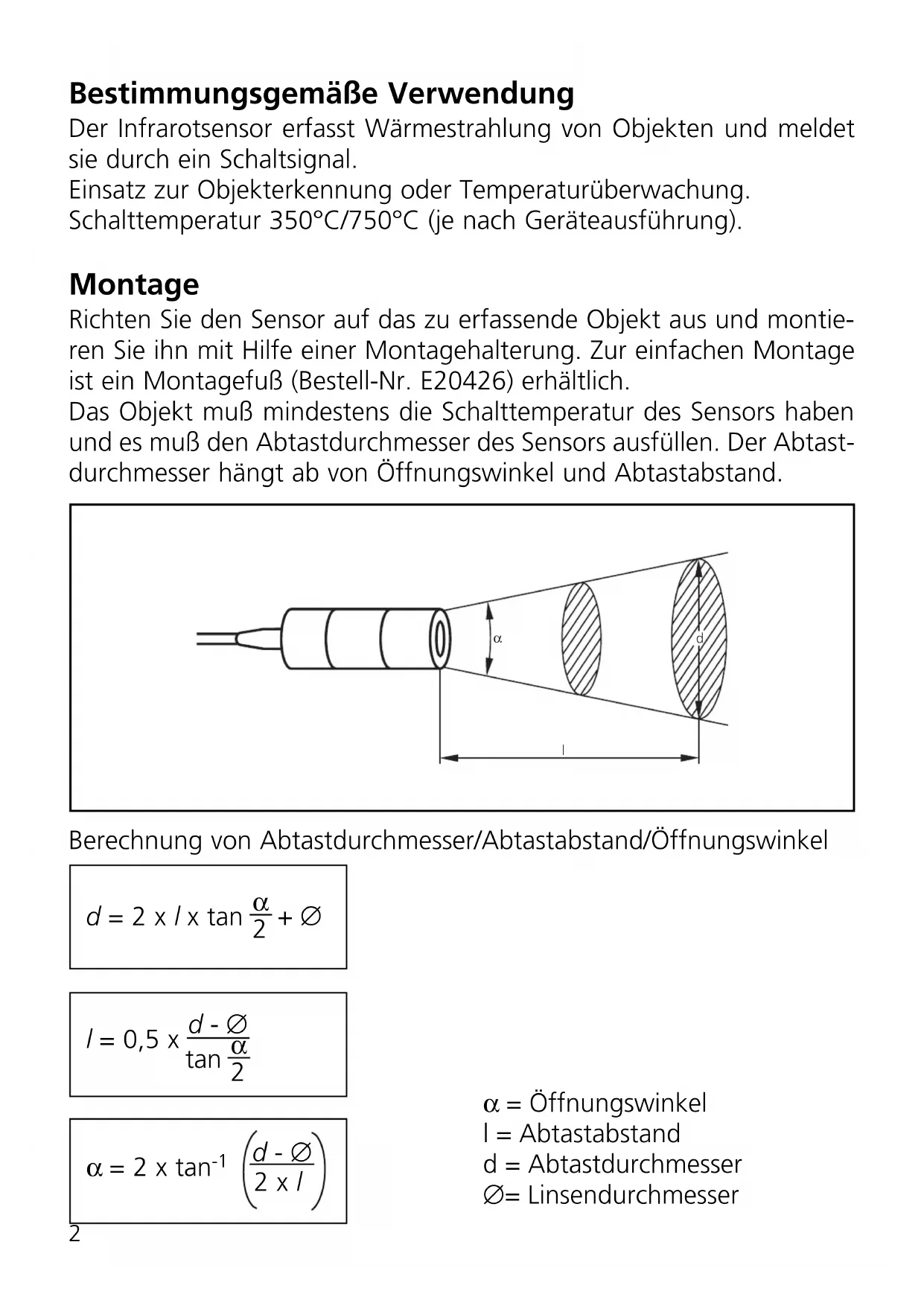

BEDIENUNGSANLEITUNG OW5009 IFM

Bestimmungsgemäß Verwendung

Der Infrarotsensor erfasst Wärmestrahlung von Objekten und meldet sie durch ein Schaltsignal.

Einsatz zur Objektenkennung oder Temperaturüberwachung.

Schalttemperatur 350^ / 750^ (je nach Geräteausführung).

Montage

Richten Sie den Sensor auf das zu erfassende Objekt aus und montieren Sieihn mit Hilfe einer Montagehalterung. Zur einfahren Montage ist ein Montagefuß (Bestell-Nr. E20426) erhältlich.

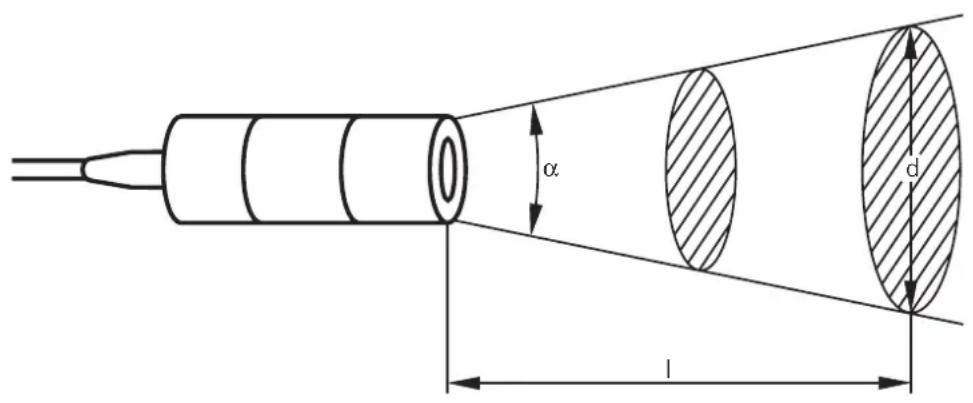

Das Objekt muß mindestens die Schalttemperatur des Sensors haben und es muß den Abtastdurchmesser des Sensors ausfüllen. Der Abtastdurchmesser hangt ab von Öffnungswinkel und Abtastabstand.

Berechnung von Abtastdurchmesser/Abtastabstand/Öffnungswinkel

$$ \begin{array}{l} d = 2 \times I \times \tan \frac {\alpha}{2} + \varnothing \ I = 0, 5 \times \frac {d - \varnothing}{\tan \frac {\alpha}{2}} \ \end{array} $$

$$ \alpha = 2 \times \tan^ {- 1} \left(\frac {d - \varnothing}{2 \times I}\right) $$

$$ \begin{array}{l} \alpha = \text {Ö f n u n g s w i n k e l} \ \mathsf {l} = \mathsf {A b t a s t a b s t a n d} \ d = A b t a s t d u r c h m e s s e r \ \varnothing = \text {L i n s e n d u r c h m e s s e r} \ \end{array} $$

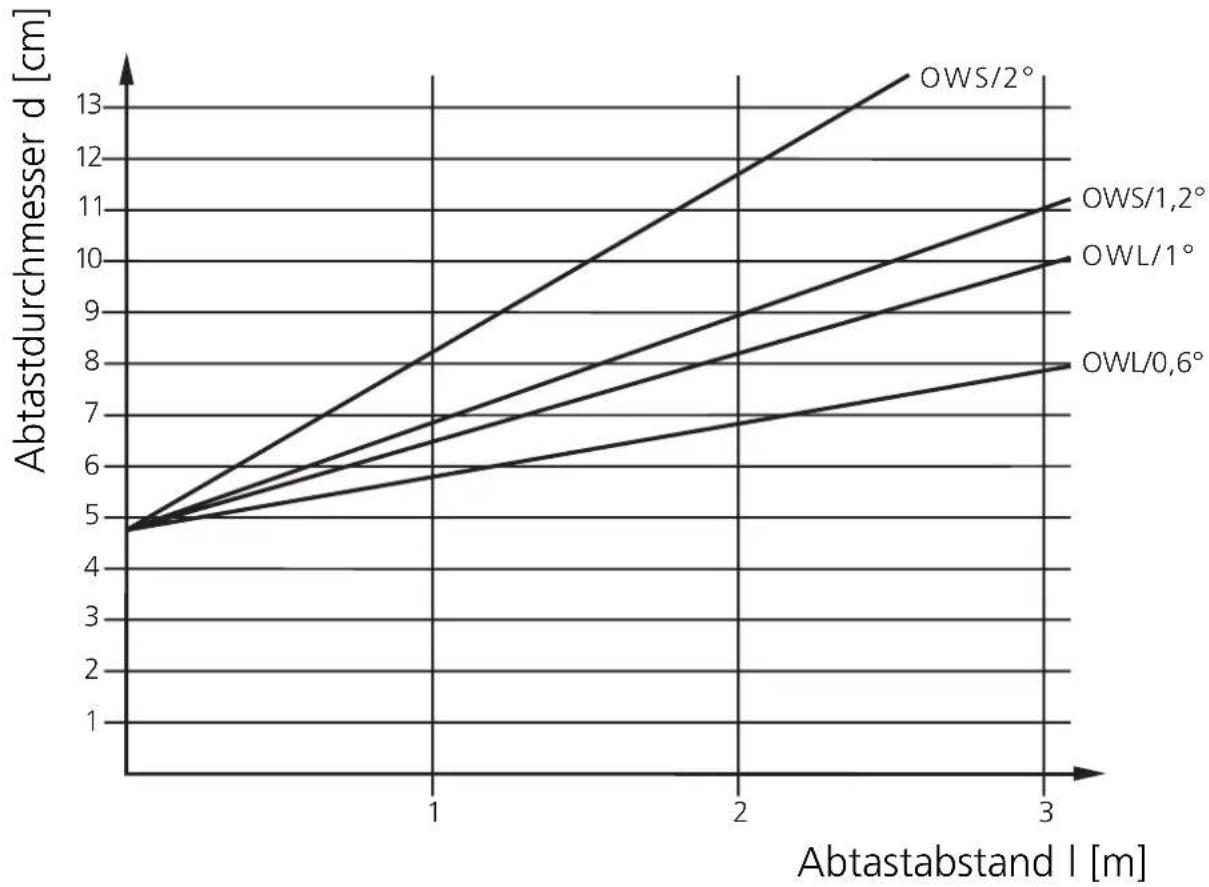

Schaltabstandsdiagramm:

Bei Abtastabständen >5m treten Strahlungsverluste durch den Luftweg auf. Die Objekttemperatur sollte deshalb deutlich über der Schalt-temperatur des Sensors liegen.

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei und schliessen Sie das Gerät folgendermaßen an.

DC PNP

DC NPN

AC/DC*

Hinweis: Miniatur-Sicherung gemäß technisches Datenblatt einsetzen, falls Dort angegeben.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen. Adernfarben bei ifm-Kabeldosen: BN = braun, BU = blau, BK = schwarz, GN/YE = grün/gelb.

*Ausgang nicht kurzschlußfest.

Kurzschluß kann zur sofortigen Zerstörung des Gerätes führen.

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert.

Setzen Sie Geräte mit higherer Schalttemperatur ein, falls im praktischem Betrieb Fehlschaltungen durch Hintergrundstrahlung auftreten (zum Beispiel durch Öfen).

Betreiben Sie den Infrarotsensor bei schwierigen Umweltbedingungen (zum Beispiel Staub, Dunst) oder bei Wärmereflexionen der Umgebung mit Schutztubus (Bestell-Nr. E20427).

Leiten Sie gegebenenfalls Druckluft in den Stutzen des Schutztubusein, um die Optik sauber zu halten.
