BEDIENUNGSANLEITUNG OW5002 IFM

Bestimmungsgemäße Verwendung

Der Infrarotsensor erfaßt Wärmestrahlung von Objekten und meldet sie durch ein Schaltsignal.

Einsatz zur Objekterkennung oder Temperaturüberwachung.

Schalttemperatur 500°C/900°C (je nach Geräteausführung).

Montage

Montieren Sie den Elektronikteil außerhalb des Heißbereiches. Zur einfachen Montage ist ein Montagefuß (Bestell-Nr. E20426) erhältlich.

Bringen Sie die Fiberoptik im erforderlichen Abtastabstand im Heißbereich (max. 250°C) an.

Verwenden Sie zur Vergrößerung des Abtastabstandes und Präzisierung des Schaltpunktes als Zubehör erhältliche Aufstecklinsen.

Das Objekt muß mindestens die Schalttemperatur des Sensors haben und es muß den Abtastdurchmesser des Sensors ausfüllen. Der Abtats-durchmesser hängt ab von Öffnungswinkel und Abtastabstand.

Achtung! Knicken Sie die Fiberoptik nicht scharf ab.

α l d

Berechnung von Abtastdurchmesser/Abtastabstand/Öffnungswinkel

$$ d = 2 \times I \times \tan \frac {\alpha}{2} + \varnothing $$

$$ I = 0, 5 \times \frac {d - \varnothing}{\tan \frac {\alpha}{2}} $$

$$ \alpha = 2 \times \tan^ {- 1} \left(\frac {d - \emptyset}{2 \times I}\right) $$

α = Öffnungswinkel

I = Abtastabstand

d = Abtastdurchmesser

∅= Linsendurchmesser

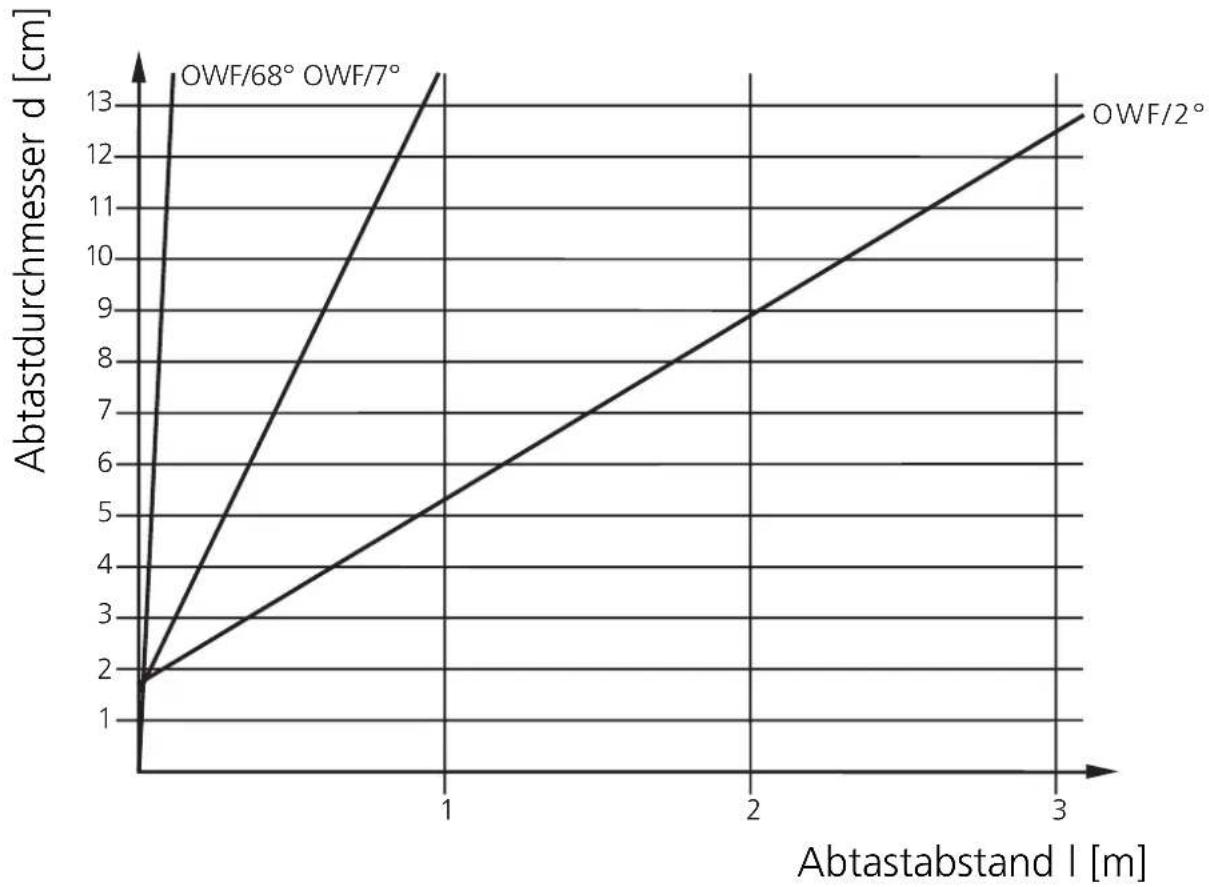

Schaltabstandsdiagramm:

Bei Abtastabständen >5m treten Strahlungsverluste durch den Luftweg auf. Die Objekttemperatur sollte deshalb deutlich über der Schalttemperatur des Sensors liegen.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät folgendermaßen an.

DC PNP

DC NPN

Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen, falls dort angegeben.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen. Adernfarben bei ifm-Kabeldosen: BN = braun, BU = blau, BK = schwarz, GN/YE = grün/gelb.

*Ausgang nicht kurzschlußfest.

Kurzschluß kann zur sofortigen Zerstörung des Gerätes führen.

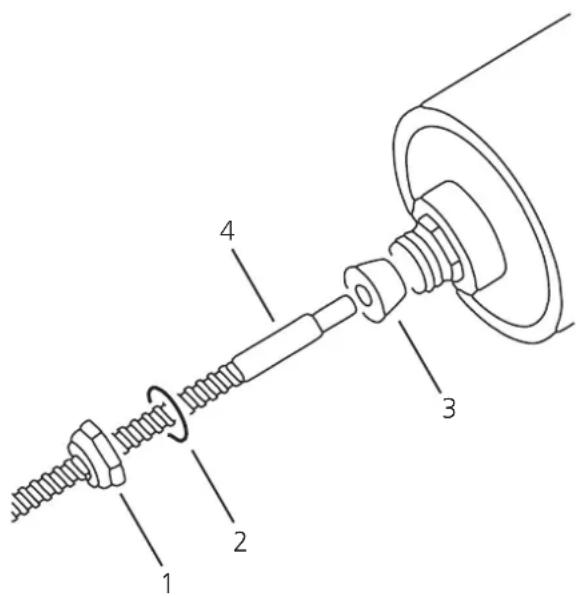

Austausch der Fiberoptik

Entfernen Sie die Überwurfmutter 1 und Unterlegscheibe 2.

Lösen Sie die Gummidichtung 3 vorsichtig aus dem Gewindestutzen.

Entfernen Sie die defekte Fiberoptik 4.

Schieben Sie die mitgelieferte neue Überwurfmutter 1, Unterlegscheibe 2, und Dichtung 3 über die Ersatzfiberoptik.

Führen Sie die Ersatzfiberoptik bis zum Anschlag in die dafür vorgesehene Öffnung des Elektronikteils ein.

Drücken Sie die Dichtung 3 in den Gewindestutzen.

Sichern Sie durch festdrehen der Überwurfmutter 1 die Ersatzfiberoptik.

Prüfen Sie, ob das Gerät sicher funktioniert.

Setzen Sie Geräte mit höherer Schalttemperatur ein, falls im praktischem Betrieb Fehlschaltungen durch Hintergrundstrahlung auftreten.
