Produkttyp	Temperaturregler / Infrarotdetektor
Marke	IFM
Modell	OW0003
Schalttemperatur	350 °C oder 750 °C je nach Typ
Spannungsversorgung	DC PNP, DC NPN, AC/DC
Ausgang	Nicht kurzschlussgeschützt (für AC/DC)
Maximale Erfassungsentfernung	5 m (darüber hinaus Strahlungsverluste)
Öffnungswinkel	Variabel, berechnet nach Entfernung und Erfassungsdurchmesser
Montage	Auf das Objekt ausrichten; Montagesockel optional (E20426)
Zubehör	Montagesockel (E20426), Schutzhülse (E20427)
Wartung und Reinigung	Eine Schutzhülse mit Druckluft verwenden, um die Optik zu reinigen
Sicherheit	Vor dem Anschließen spannungsfrei schalten; ggf. eine Feinsicherung einlegen
Ersatzteile und Reparierbarkeit	Montagesockel (E20426), Schutzhülse (E20427)
Allgemeine Informationen	Bedienungsanleitung kostenlos als PDF verfügbar

Häufig gestellte Fragen - OW0003 IFM

Wie installiere ich den Detektor OW0003?

Richten Sie den Detektor auf das zu erfassende Objekt aus und befestigen Sie ihn mit dem Montagesockel (Referenz E20426). Stellen Sie sicher, dass die Objekttemperatur mindestens der Schalttemperatur entspricht.

Welche Schalttemperaturen sind verfügbar?

Die Schalttemperaturen betragen 350 °C oder 750 °C je nach Gerätetyp.

Wie schließe ich das Gerät elektrisch an?

Schalten Sie die Anlage spannungsfrei. Befolgen Sie den Anschlussplan entsprechend dem Ausgangstyp (DC PNP, DC NPN, AC/DC). Verwenden Sie ggf. eine Feinsicherung. Die Aderfarben: BN = braun, BU = blau, BK = schwarz, GN/YE = grün/gelb.

Was ist die maximale Erfassungsentfernung?

Die Erfassungsentfernung kann bis zu 5 m betragen. Darüber hinaus treten Strahlungsverluste in der Luft auf, daher muss die Objekttemperatur deutlich über der Schalttemperatur liegen.

Wie berechne ich den Erfassungsdurchmesser?

Verwenden Sie die Formel: d = 2 × I × tan(α/2) + Ø, wobei I die Erfassungsentfernung, α der Öffnungswinkel und Ø der Durchmesser der Optik ist.

Was tun bei störender Hintergrundstrahlung?

Verwenden Sie einen Detektor mit höherer Schalttemperatur oder installieren Sie die Schutzhülse (E20427) mit Druckluftinjektion, um die Optik zu reinigen.

Welches Zubehör ist verfügbar?

Das Zubehör umfasst einen Montagesockel (Referenz E20426) und eine Schutzhülse (Referenz E20427).

Wie warte ich den Detektor?

Unter schwierigen Bedingungen (Staub, Dampf) verwenden Sie die Schutzhülse und injizieren Sie Druckluft, um die Optik zu reinigen.

Wo kann ich die Bedienungsanleitung herunterladen?

Die vollständige Bedienungsanleitung ist kostenlos als PDF auf der Webseite notice-facile.com verfügbar.

Was ist das Funktionsprinzip?

Der Infrarotdetektor erfasst die Wärmestrahlung des Objekts und wandelt sie in ein Schaltsignal um. Er wird zur Objekterkennung oder Temperaturüberwachung eingesetzt.

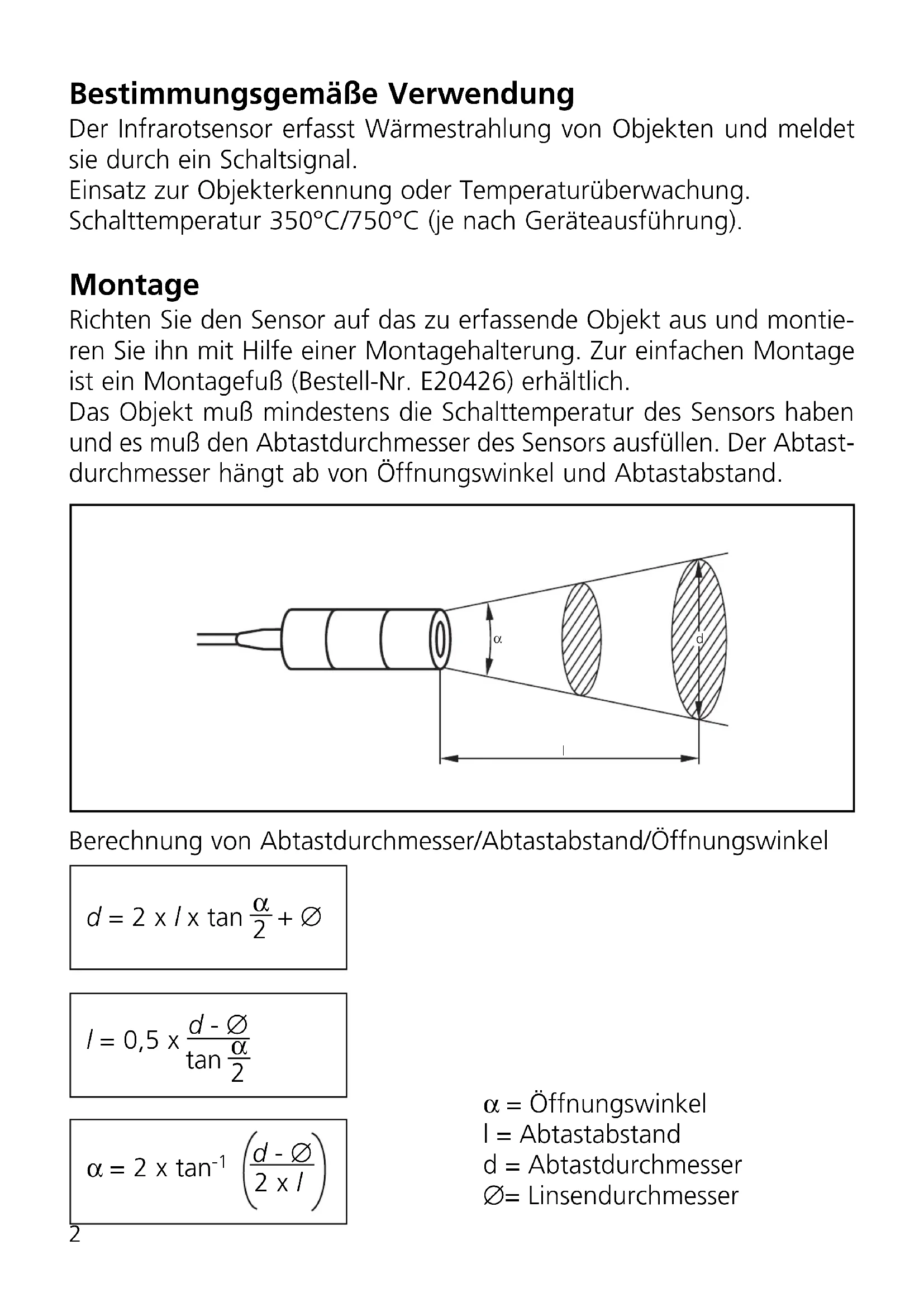

BEDIENUNGSANLEITUNG OW0003 IFM

Bestimmungsgemäß Verwendung

Der Infrarotsensor erfasst Wärmestrahlung von Objekten und meldet sie durch ein Schaltsignal.

Einsatz zur Objektenkennung oder Temperaturüberwachung.

Schalttemperatur 350^ / 750^ (je nach Geräteausführung).

Montage

Richten Sie den Sensor auf das zu erfassende Objekt aus und montieren Sieihn mit Hilfe einer Montagehalterung. Zur einfahren Montage ist ein Montagefuß (Bestell-Nr. E20426) erhältlich.

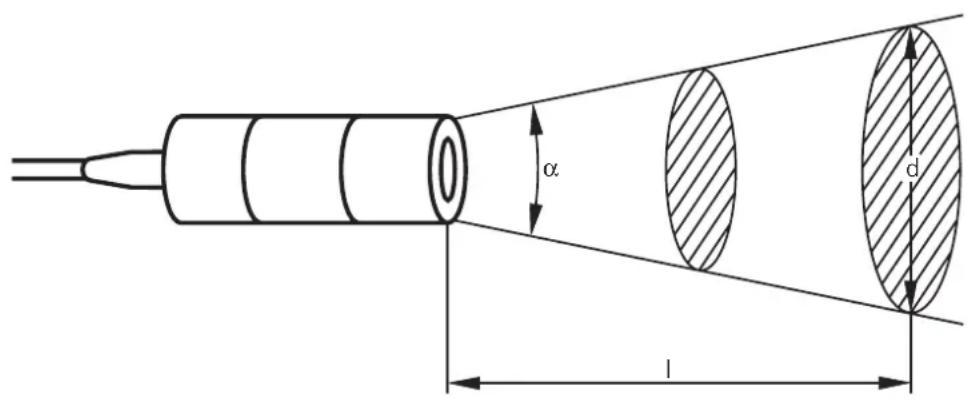

Das Objekt muß mindestens die Schalttemperatur des Sensors haben und es muß den Abtastdurchmesser des Sensors ausfüllen. Der Abtastdurchmesser hangt ab von Öffnungswinkel und Abtastabstand.

Berechnung von Abtastdurchmesser/Abtastabstand/Öffnungswinkel

$$ \begin{array}{l} d = 2 \times I \times \tan \frac {\alpha}{2} + \varnothing \ I = 0, 5 \times \frac {d - \varnothing}{\tan \frac {\alpha}{2}} \ \end{array} $$

$$ \alpha = 2 \times \tan^ {- 1} \left(\frac {d - \varnothing}{2 \times I}\right) $$

$$ \begin{array}{l} \alpha = \text {Ö f n u n g s w i n k e l} \ \mathsf {I} = \mathsf {A b t a s t a b s t a n d} \ d = A b t a s t d u r c h m e s s e r \ \varnothing = \text {L i n s e n d u r c h m e s s e r} \ \end{array} $$

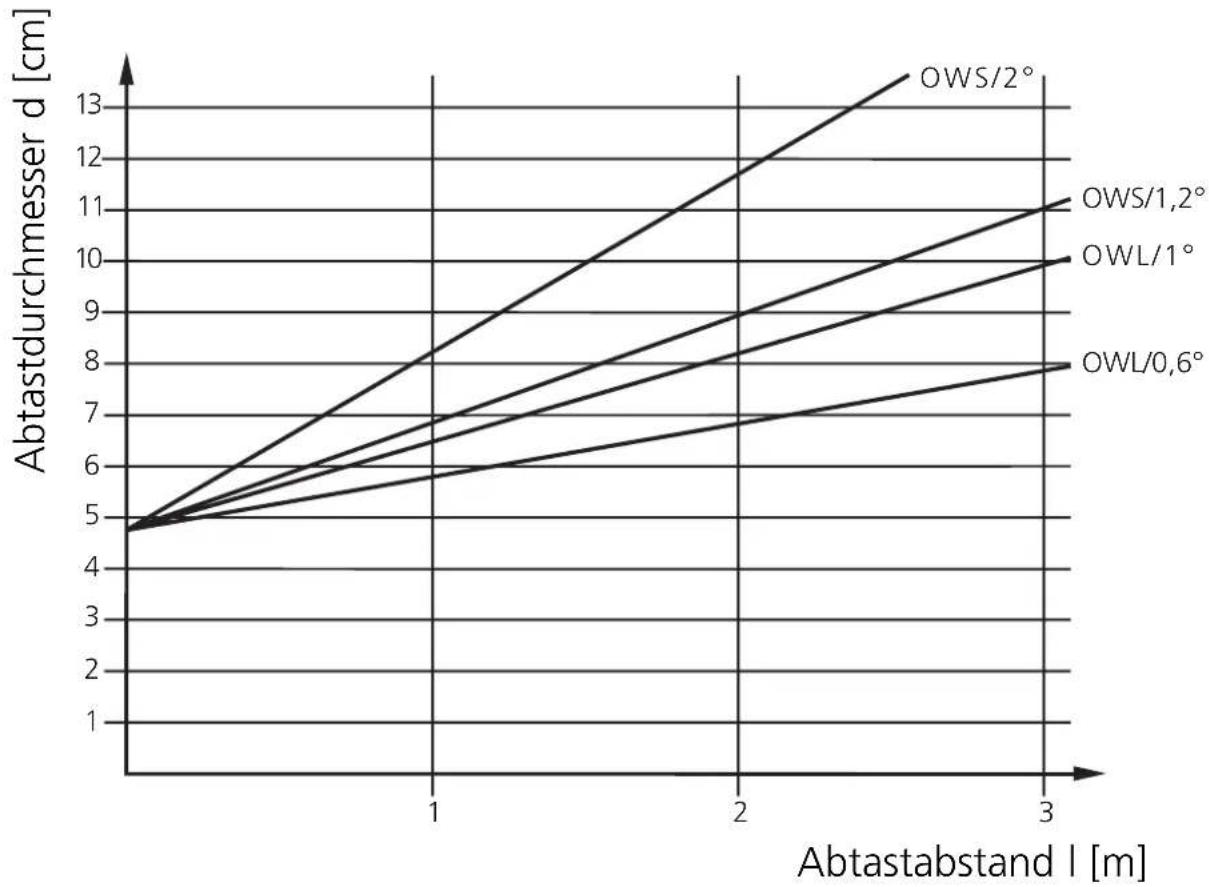

Schaltabstandsdiagramm:

Bei Abtastabständen >5m treten Strahlungsverluste durch den Luftweg auf. Die Objekttemperatur sollte deshalb deutlich über der Schalt-temperatur des Sensors liegen.

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei und schliessen Sie das Gerät folgendermaßen an.

DC PNP

DC NPN

AC/DC*

Hinweis: Miniatur-Sicherung gemäß technisches Datenblatt einsetzen, falls Dort angegeben.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen. Adernfarben bei ifm-Kabeldosen: BN = braun, BU = blau, BK = schwarz, GN/YE = grün/gelb.

*Ausgang nicht kurzschlußfest.

Kurzschluß kann zur sofortigen Zerstörung des Gerätes führen.

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert.

Setzen Sie Geräte mit higherer Schalttemperatur ein, falls im praktischem Betrieb Fehlschaltungen durch Hintergrundstrahlung auftreten (zum Beispiel durch Öfen).

Betreiben Sie den Infrarotsensor bei schwierigen Umweltbedingungen (zum Beispiel Staub, Dunst) oder bei Wärmereflexionen der Umgebung mit Schutztubus (Bestell-Nr. E20427).

Leiten Sie gegebenenfalls Druckluft in den Stutzen des Schutztubusein, um die Optik sauber zu halten.
