OW0003 - Contrôleur de température IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de température / Détecteur infrarouge
Marque	IFM
Modèle	OW0003
Température de commutation	350 °C ou 750 °C selon le type
Alimentation électrique	DC PNP, DC NPN, AC/DC
Sortie	Non protégée contre les courts-circuits (pour AC/DC)
Distance de détection maximale	5 m (au-delà, pertes de radiation)
Angle d'ouverture	Variable, calculé selon la distance et le diamètre de détection
Montage	Orienter vers l'objet ; socle de montage en option (E20426)
Accessoires	Socle de montage (E20426), Manchon protecteur (E20427)
Entretien et nettoyage	Utiliser un manchon protecteur avec air comprimé pour nettoyer l'optique
Sécurité	Mettre hors tension avant raccordement ; insérer un fusible miniature si spécifié
Pièces détachées et réparabilité	Socle de montage (E20426), Manchon protecteur (E20427)
Informations générales	Notice d'utilisation disponible gratuitement au format PDF

FOIRE AUX QUESTIONS - OW0003 IFM

Comment installer le détecteur OW0003 ?

Orientez le détecteur vers l'objet à détecter et fixez-le à l'aide du socle de montage (référence E20426). Assurez-vous que la température de l'objet soit au moins égale à la température de commutation.

Quelles sont les températures de commutation disponibles ?

Les températures de commutation sont de 350 °C ou 750 °C selon le type d'appareil.

Comment raccorder électriquement l'appareil ?

Mettez l'installation hors tension. Suivez le schéma de branchement selon le type de sortie (DC PNP, DC NPN, AC/DC). Utilisez un fusible miniature si spécifié. Les couleurs des fils : BN = brun, BU = bleu, BK = noir, GN/YE = vert/jaune.

Quelle est la distance de détection maximale ?

La distance de détection peut aller jusqu'à 5 m. Au-delà, des pertes de radiation dans l'air se produisent, la température de l'objet doit donc être nettement supérieure à la température de commutation.

Comment calculer le diamètre de détection ?

Utilisez la formule : d = 2 × I × tan(α/2) + Ø, où I est la distance de détection, α l'angle d'ouverture et Ø le diamètre de l'optique.

Que faire en cas de rayonnement parasite de l'arrière-plan ?

Utilisez un détecteur avec une température de commutation plus élevée ou installez le manchon protecteur (E20427) avec injection d'air comprimé pour nettoyer l'optique.

Quels accessoires sont disponibles ?

Les accessoires incluent un socle de montage (référence E20426) et un manchon protecteur (référence E20427).

Comment entretenir le détecteur ?

Dans des conditions sévères (poussières, vapeur), utilisez le manchon protecteur et injectez de l'air comprimé pour nettoyer l'optique.

Où télécharger la notice d'utilisation ?

La notice d'utilisation complète est disponible gratuitement au format PDF sur le site notice-facile.com.

Quel est le principe de fonctionnement ?

Le détecteur infrarouge capte le rayonnement thermique de l'objet et le convertit en signal de commutation. Il est utilisé pour la détection d'objets ou la surveillance de température.

MODE D'EMPLOI OW0003 IFM

efector60

OWS / OWL

Fonctionnement et caractéristiques

Les détecteurs d'infrarouges détectent le rayonnement thermique d'un objet et le convertissent en signaux de commutation.

Ils sont utilisés pour détecter des objets ou surveiller la température.

Température de commutation 350°C / 750°C (en fonction du type d'appareil).

Montage

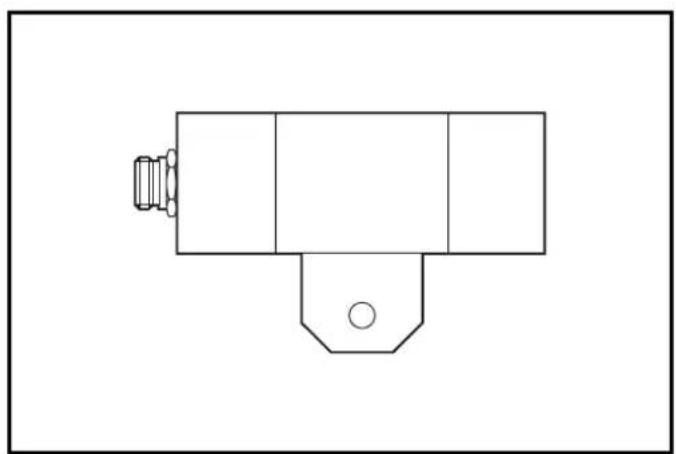

Orienter le détecteur en direction de l'objet à détecter et le monter. Un socle de montage est disponible en accessoire (référence E20426).

La température de l'objet doit au moins correspondre à la température de commutation du détecteur. La zone de détection qui dépend de l'angle d'ouverture et de la distance de détection doit être couverte.

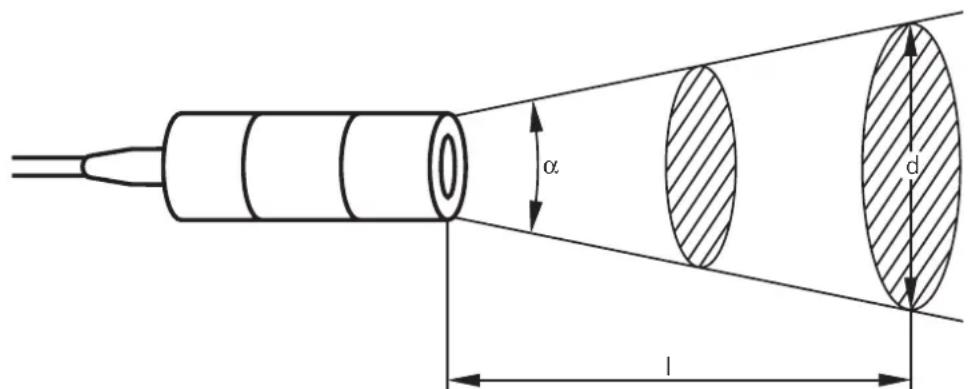

Calcul: diamètre de détection/distance de détection/angle d'ouverture

$$ \begin{array}{l} d = 2 \times / x \tan \frac {\alpha}{2} + \varnothing \ I = 0, 5 \times \frac {d - \varnothing}{\tan \frac {\alpha}{2}} \ \end{array} $$

$$ \alpha = 2 \times \tan^{-1} \left(\frac {d - \varnothing}{2 \times I}\right) $$

$$ \begin{array}{l} \alpha = \text{angle d'} ouverture \\ I = \text{distance de détection} \\ d = \text{diamètre de détection} \\ \varnothing = \text{diamètre} \\ \end{array} $$

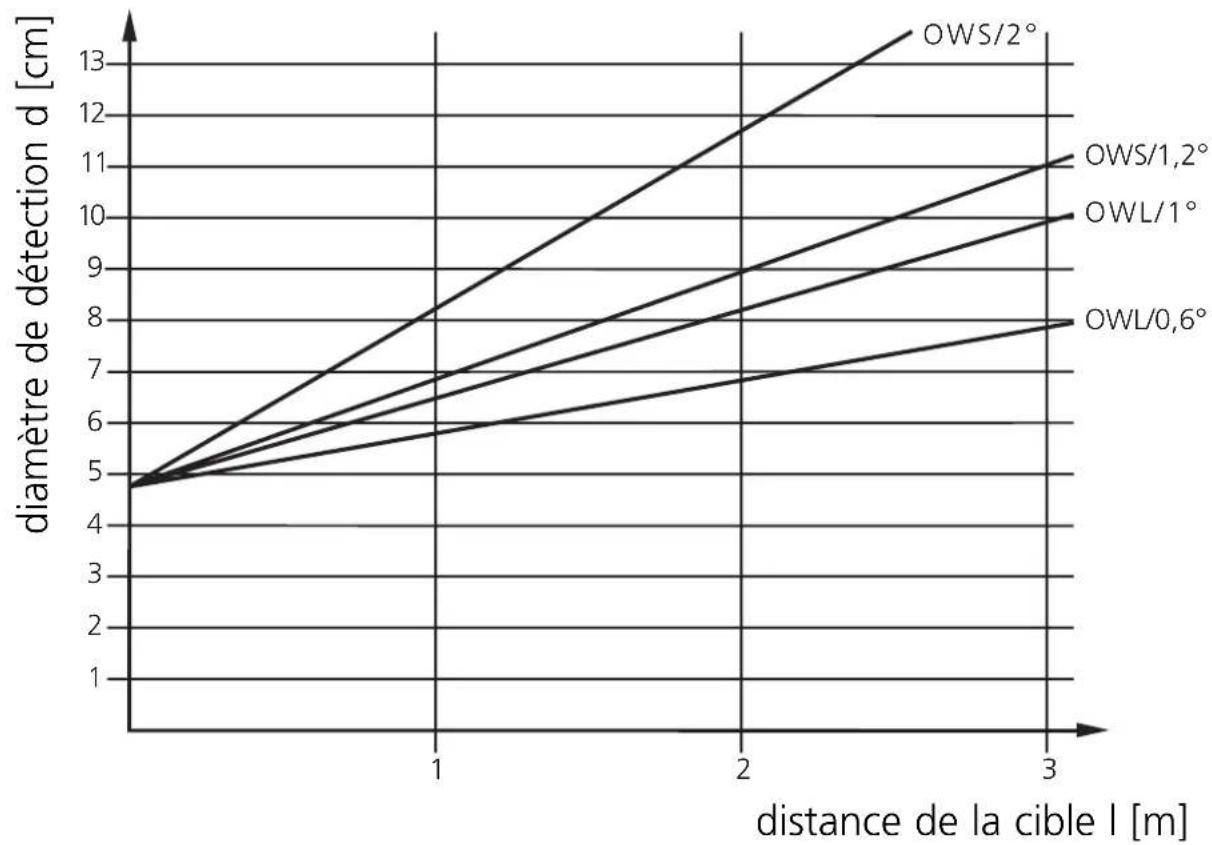

Diagramme concernant les distances de détection:

En cas de portées supérieures à 5m, il faut tenir compte des pertes de radiation au travers de l'air. Pour cette raison, la température de l'objet doit être nettement supérieure à la température de commutation du détecteur.

Raccordement électrique

Mettre l'installation hors tension et raccorder l'appareil selon le schéma de branchement.

DC PNP

DC NPN

AC/DC*

Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommendation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir, GN/YE = vert/jaune.

*Sortie: non protégée contre les courts-circuits.

Un court-circuit peut détruire l'appareil immédiatement.

Fonctionnement

Vérifier le bon fonctionnement du détecteur. Si dans l'application un mauvais fonctionnement se produit en raison d'un rayonnement de l'arrière-plan (par ex. fours), des appareils avec une température de commutation plus haute doivent être utilisés.

En cas de conditions environnantes sévères (par ex. poussières, vapeur) ou en cas de rayonnement thermique parasite de l'environnement, utiliser les détecteurs d'infrarouges avec un manchon protecteur (référence E20427). Introduire l'air comprimé dans le manchon protecteur pour nettoyer l'optique.
