TM4599 - Contrôleur de température IFM - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Contrôleur de température
Plage de mesure	0 à 100 °C
Précision	±0,5 °C
Alimentation	24 V DC
Sortie	0-10 V ou 4-20 mA
Dimensions	100 x 75 x 50 mm
Poids	300 g
Installation	Montage sur rail DIN
Utilisation	Contrôle de la température dans les systèmes HVAC et industriels
Maintenance	Vérification régulière des connexions et étalonnage recommandé
Sécurité	Conforme aux normes CE, utiliser dans les limites spécifiées
Garantie	2 ans

FOIRE AUX QUESTIONS - TM4599 IFM

Comment réinitialiser le contrôleur de température IFM TM4599 ?

Pour réinitialiser le contrôleur, éteignez l'appareil, puis maintenez enfoncé le bouton de réinitialisation tout en le rallumant. Relâchez le bouton après 5 secondes.

Que faire si le contrôleur affiche une erreur ?

Vérifiez d'abord les connexions et assurez-vous que les capteurs sont correctement installés. Consultez le manuel pour le code d'erreur spécifique.

Comment calibrer le contrôleur de température IFM TM4599 ?

Accédez au mode de calibration dans le menu des paramètres. Suivez les instructions pour ajuster la température de référence avec un thermomètre de précision.

Quelle est la plage de température supportée par le IFM TM4599 ?

Le contrôleur de température IFM TM4599 prend en charge une plage de température de -20 °C à 80 °C.

Le contrôleur ne s'allume pas, que faire ?

Vérifiez si l'appareil est correctement alimenté et si le câble d'alimentation est en bon état. Testez avec une autre source d'alimentation si nécessaire.

Comment changer l'unité de température de Celsius à Fahrenheit ?

Accédez au menu des paramètres, sélectionnez 'Unités' et changez l'option de Celsius à Fahrenheit.

Le contrôleur ne réagit pas aux changements de température, que faire ?

Vérifiez le capteur de température pour vous assurer qu'il fonctionne correctement et qu'il n'est pas obstrué. Remplacez-le si nécessaire.

Comment connecter le contrôleur à un système de gestion à distance ?

Utilisez le port de communication disponible sur le contrôleur et suivez les instructions dans le manuel pour le configurer avec votre système de gestion.

Le rétroéclairage de l'écran ne fonctionne pas, que faire ?

Vérifiez les paramètres d'affichage dans le menu. Si le problème persiste, il se peut que l'appareil nécessite une réparation.

Où puis-je trouver le manuel d'utilisation du IFM TM4599 ?

Le manuel d'utilisation est disponible sur le site web d'IFM dans la section support ou en contactant le service client.

MODE D'EMPLOI TM4599 IFM

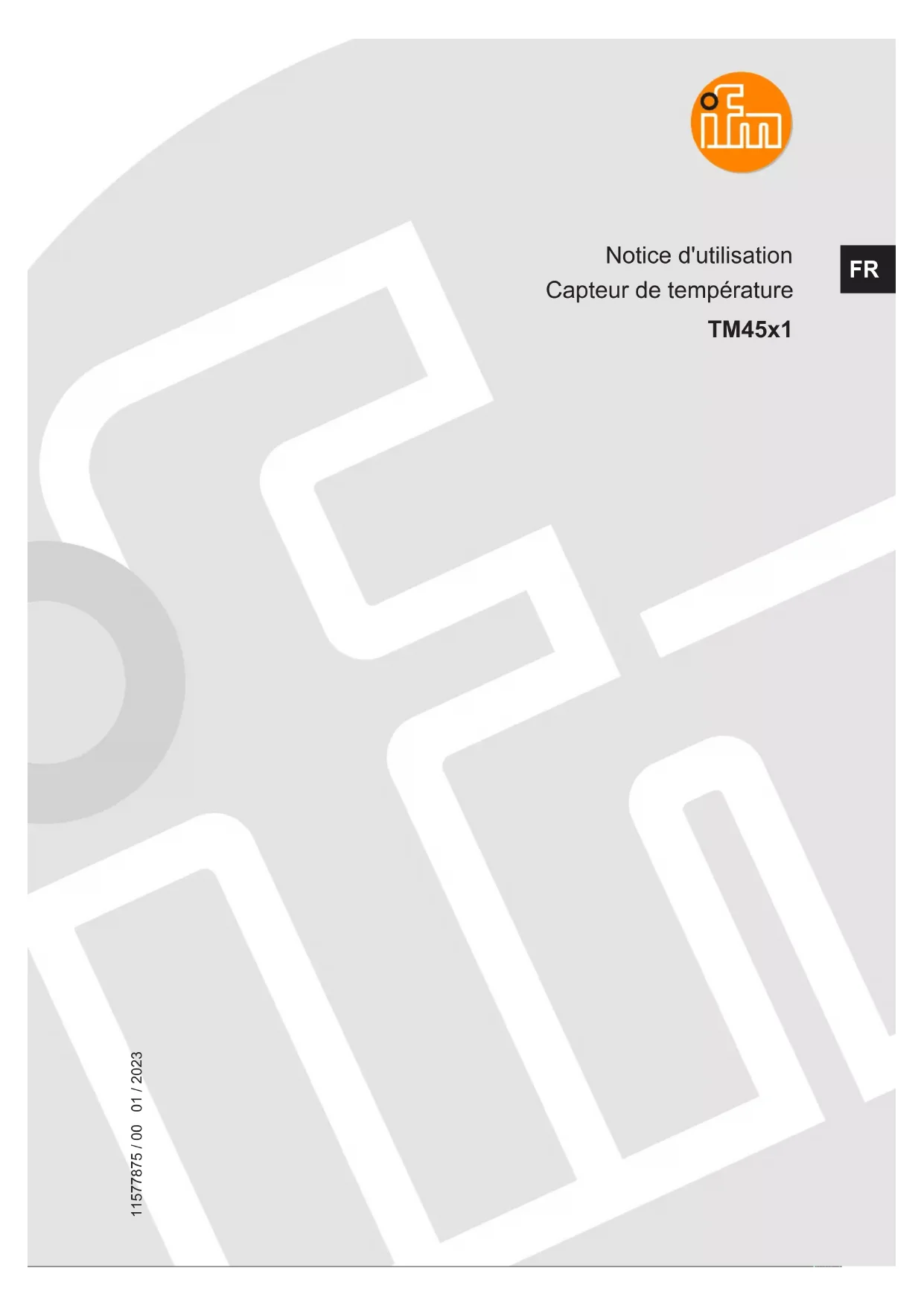

Notice d'utilisation Capteur de température TM45x1 11577875 / 0001 / 2023 FRTM45x1 Capteur de température

• Contenu 1 Remarques préliminaires p. 3
• 1.1 Symboles utilisés p. 3
• 1.2 Avertissements utilisés p. 3
• 2 Consignes de sécurité p. 3
• 3 Usage prévu p. 4
• 4 Montage p. 4

4.1 Pour applications aseptiques selon EHEDG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

4.2 Utiliser un raccord à souder / tube protecteur à souder . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

5 Raccordement électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 6 Maintenance, réparation et élimination . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5Capteur de température TM45x1

1 Remarques préliminaires Notice d’utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l’appareil / l’emballage ou sur www.ifm.com. 1.1 Symboles utilisés Condition préalable Action à effectuer Réaction, résultat [...] Désignation d'une touche, d'un bouton ou d'un affichage Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations Information Remarque supplémentaire 1.2 Avertissements utilisés ATTENTION Avertissement de dommages corporels w Danger de blessures légères, réversibles. 2 Consignes de sécurité [Nicht freigegeben]

• L’appareil décrit ici est un composant à intégrer dans un système. – L’installateur du système est responsable de la sécurité du système. – L’installateur du système est tenu d’effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l’opérateur et à l’utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l’opérateur et à l’utilisateur et, le cas échéant, à tout personnel de service autorisé par l’installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d’utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d’utilisation.

• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (Ò Usage prévu).

• Utiliser le produit uniquement pour les fluides admissibles.

• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.

• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.

• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.

• Assurer une protection efficace des appareils et des câbles contre l'endommagement.TM45x1 Capteur de température

3 Usage prévu L'appareil mesure la température de liquides et de gaz. 4 Montage ATTENTION Pendant le montage ou en cas de défaut, une haute pression ou des fluides chauds peuvent s’échapper de l'installation. w Risque de blessure dû à la pression ou aux brûlures. u S'assurer que le circuit n’est pas sous pression avant d'effectuer des travaux de montage. u S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s’écouler à l’endroit du montage. Capteurs avec raccord process Clamp : u Fixer l’appareil au moyen d’un serrage (partie opposée Clamp). 4.1 Pour applications aseptiques selon EHEDG Si des raccords à souder sont utilisés, la surface de contact alimentaire doit être lisse (rugosité de surface Ra < 0,8 µm) et la soudure doit être effectuée conformément aux directives EHEDG 9 et 35. Si le capteur est correctement installé, il est approprié pour le NEP (nettoyage en place). u Prendre en compte les limites d'utilisation (résistance à la température et résistance de la matière) selon la fiche technique. u S'assurer d'une intégration de l'appareil dans l'installation selon EHEDG. u Utiliser une installation auto-vidant. u Utiliser uniquement des adaptateurs process homologués EHEDG ayant des joints d'étanchéité spéciaux exigés par la norme EHEDG. u En cas de composants présents dans la cuve, ils doivent permettre l’accès d’un jet de nettoyage direct. S’assurer que toutes les zones en contact avec la matière soient bien nettoyées. 4.2 Utiliser un raccord à souder / tube protecteur à souder Remarques générales sur l’opération de soudage : u L’opération de soudage doit être effectuée par des personnes compétentes, selon les règles de l’art. u Utiliser des matières et des opérations de soudage qui sont appropriées à la matière du boîtier. u Les surfaces doivent être sans souillure de tout type. u Prendre en compte une préparation avec le plus grand soin des composants.Capteur de température TM45x1

Opération de soudage: Fig.1: Appliquer des points de fixation Fig.2: Appliquer des soudures u Appliquer les points de soudure du tube protecteur à souder à distance égale (en croix) pour garantir une force de retenue suffisante. u Appliquer l’une en face de l’autre les soudures entre les points de fixation. u Respecter des pauses suffisantes entre les différentes opérations de soudage pour éviter que le tube protecteur à souder devienne brûlant ou se déforme en raison d’une surchauffe. Après la fin de l’opération de soudage : u Laisser la pièce usinée refroidir. u Nettoyer le filetage et le graisser avec une graisse appropriée et homologuée pour l'application. u Visser le capteur dans le raccord et serrer. Couple de serrage : 30...50 Nm. 5 Raccordement électrique L'appareil doit être raccordé par un électricien qualifié. Alimentation selon EN50178, TBTS, TBTP. u Mettre l'installation hors tension. u Raccorder l'appareil comme suit :

Fig.3: Schéma de branchement (couleurs selon DINEN60947-5-2) 1: BN (brun) 2: WH (blanc) 3: BU (bleu) 4: BK (noir) 6 Maintenance, réparation et élimination Cet appareil ne nécessite aucun entretien. L'appareil ne doit être réparé que par le fabricant. u S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur. u Définir des intervalles de vérification du calibrage adaptés aux exigences du process.
