TR7432 - Contrôleur de température IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de température
Marque	IFM
Modèle	TR7432
Alimentation	18...32 V DC
Consommation	130 mA
Courant de sortie max.	250 mA par sortie
Plage de mesure	-40...300 °C / -40...572 °F
Précision	±0,3 K (sortie et affichage)
Résolution	0,1 K
Affichage	Alphanumérique 4 digits, orientable
Sorties	2 sorties de commutation TOR (PNP/NPN)
Communication	IO-Link 1.0, 38,4 kBAUD
Capteurs compatibles	Sondes TM, TS, TT, RTD Pt100/Pt1000 (2/3/4 fils)
Fonctions	Hystérésis, fenêtre, temporisation, min/max, calibrage zéro
Indice de protection	IP 67
Matériau du boîtier	Inox 1.4301/304, 1.4305/303, EPDM/X, PC, PBT, FPM
Température ambiante	-25...70 °C
Température de stockage	-40...85 °C
Tenue en pression	300 bar
Dimensions (approx.)	Hauteur env. 70 mm, largeur 40 mm, profondeur 50 mm
Poids (approx.)	0,2 kg
Entretien	Nettoyer avec un chiffon doux et sec ; pas de maintenance particulière
Réparabilité	Aucune pièce réparable par l'utilisateur ; contacter IFM

FOIRE AUX QUESTIONS - TR7432 IFM

Comment régler la température de consigne SP1 ?

Appuyez sur Mode/Enter jusqu'à afficher SP1, puis maintenez Set enfoncé. La valeur clignote, ajustez avec Set (pas à pas ou continu) et validez avec Mode/Enter.

Que signifie le message d'erreur 'Err' ?

Le message Err indique qu'aucune sonde de température n'est connectée, ou qu'il y a un défaut (court-circuit, rupture de fil) ou que la température est hors plage (< -60°C ou > +160°C). Vérifiez le câblage et la sonde.

Comment réinitialiser l'appareil aux réglages usine ?

Sélectionnez le paramètre rES dans le menu, maintenez Set enfoncé jusqu'à voir ---, puis appuyez brièvement sur Mode/Enter. Attention : vos réglages personnalisés seront perdus.

Puis-je connecter une sonde Pt100 en 2 fils ?

Oui, réglez Mmod = 4w et placez un shunt entre les broches 1/2 et 3/4. Le réglage COF permet de corriger d'éventuelles erreurs de câblage.

Comment verrouiller le clavier pour éviter des modifications ?

En mode Run, appuyez simultanément sur Mode/Enter et Set pendant 10 secondes. Loc s'affiche. Pour déverrouiller, refaites la même opération jusqu'à voir uLoc.

Quelle est la fonction de la sortie OUT1 ?

OUT1 est une sortie de commutation (TOR) paramétrable. Vous pouvez choisir une fonction hystérésis ou fenêtre, normalement ouvert ou fermé. Elle commute selon les seuils SP1/rP1.

Comment régler une temporisation à l'enclenchement ?

Accédez au sous-menu EF (niveau 2). Sélectionnez dS1 (pour OUT1) ou dS2 (pour OUT2) et réglez une valeur de 0,1 à 50 secondes. La valeur 0.0 désactive la temporisation.

Que faire si l'affichage indique 'OL' ou 'UL' ?

OL signifie que la température dépasse de 3% la plage de mesure ; UL signifie qu'elle est inférieure de 10% à la valeur minimale. Vérifiez que la sonde est adaptée et que la température du procédé reste dans la plage -40...300°C.

L'appareil est-il compatible IO-Link ?

Oui, le TR7432 supporte IO-Link 1.0 à 38,4 kBAUD. Il fournit les données process et permet un paramétrage à distance via le logiciel ifm Container ou un maître IO-Link.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits agressifs ou abrasifs. L'indice de protection IP67 permet un nettoyage humide, mais évitez les jets d'eau directs sur les connecteurs.

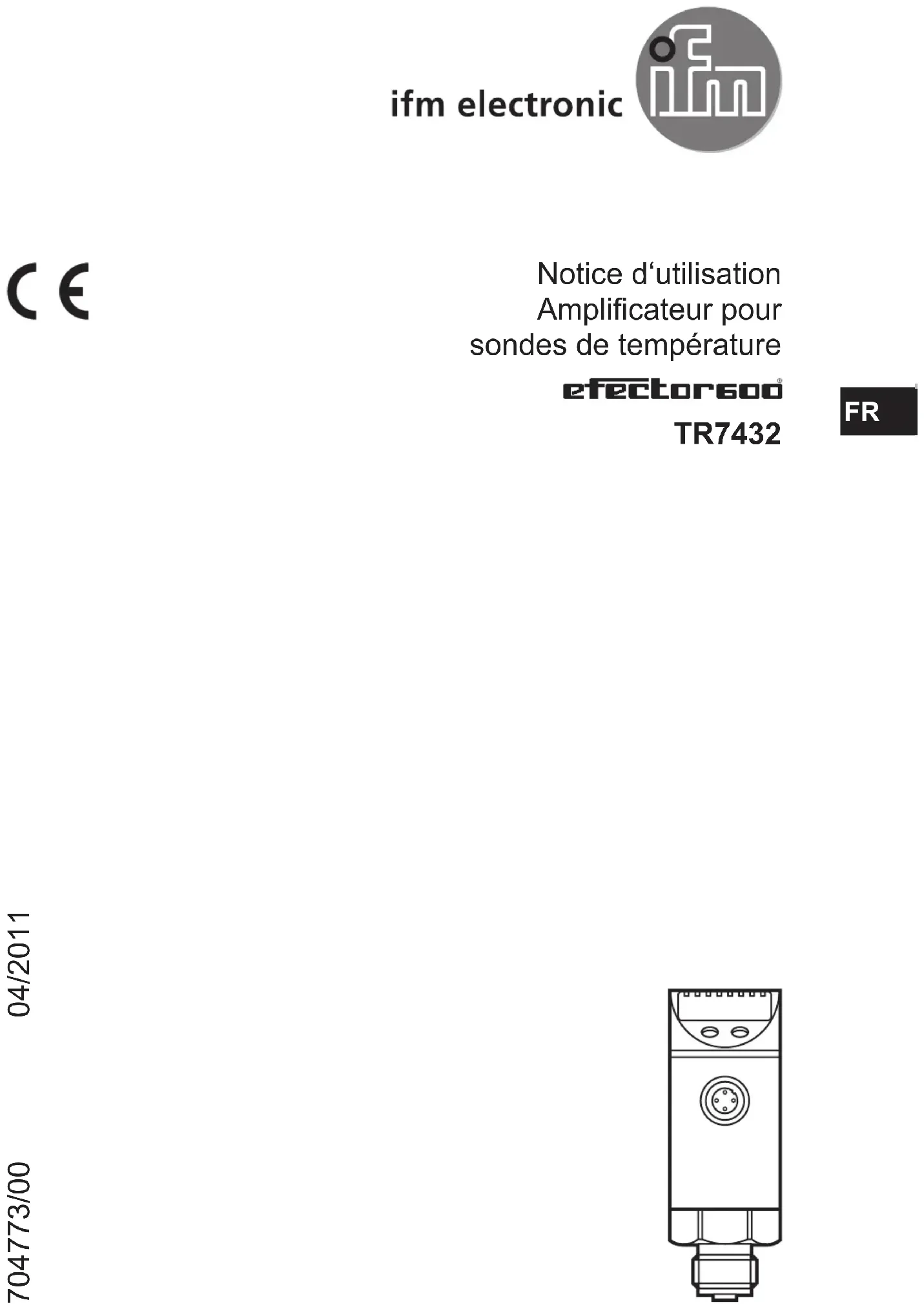

MODE D'EMPLOI TR7432 IFM

Notice d'utilisation

Amplificateur pour sondes de température

efector600

TR7432

Contenu

1 Remarque préliminaire 3

1.1 Symboles utilisés 3

2 Consignes de sécurité 3

3 Fonctionnement et caractéristiques 4

4 Fonction 4

4.1 Communication, paramétrage et évaluation 4 4.2 Fonction de commutation 5

5 Montage 5 6 Raccordement électrique. 6 7 Éléments de service et d'indication 7 8 Menu. 8

8.1 Structure du menu 8 8.2 Explication du menu 9

9 Paramétrage 10

9.1 Paramétrage général 10 9.2 Configuration de l'affichage (option) 12 9.3 Réglage des signaux des sorties 12

9.3.1 Réglage de la fonction de sortie 12 9.3.2 Réglage des seuils de commutation 12

9.4 Réglages par l'utilisateur (option) 12

9.4.1 Réglement de la méthode de mesure 12 9.4.2 Calibrage du point zéro 13 9.4.3 Réglement de la temporisation pour OUT1 13 9.4.4 Réglement du comportement des sorties en cas de défaut 13 9.4.5 Réglement de la logique de commutation 13

9.5.1 Lecture des valeurs min. et max. pour la température du système....13 9.5.2 Restaurer les réglages usine 13

10 Fonctionnement 14

10.1 Lecture des valeurs paramétrées 14 10.2 Messages d'erreur 14

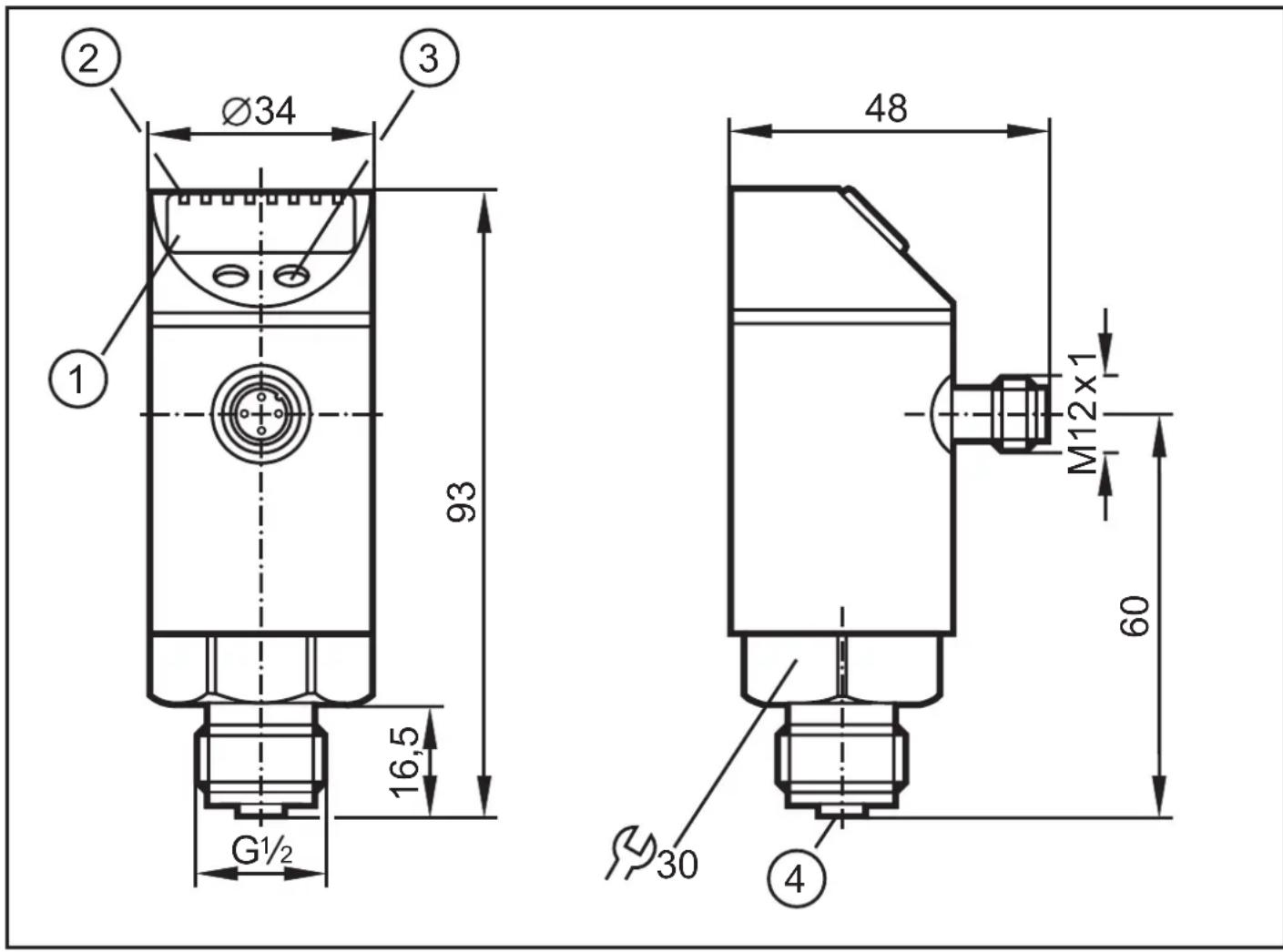

11 Schema d'encombrement 15 12Données techniques. 16

12.1 Plages de réglage 17 13 Réglage usine 17

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

2 Consignes de sécurité

• Avant la mise en service de l'appareil, lire cette notice. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• L'emploi non approprié ou incorrect peut mener à des défauts de fonctionnement de l'appareil ou à des effets non désirés dans votre application. C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.
• Pour toutes les applications, vérifier la compatibilité des matières du produit (→ 12 Données techniques) avec les fluides à mesurer.

3 Fonctionnement et caractéristiques

L'appareil surveille la température du système des machines et installations en contact avec les sondes de température.

Capteurs de température raccordables :

• Sondes de température TM, TS ou TT.
• Thermomètre à résistance électrique RTD (Pt 100 ou Pt 1000).

L'appareil détecte automatiquement le type de capteur raccordé et se configure en fonction du type. La méthode de mesure électrique (sonde 3 fils ou 4 fils) est déterminée par le réglage du menu ( 9.5.1).

4.1 Communication, paramétrage et évaluation

• L'appareil affiche la température actuelle du système.
• Il génère 2 signaux de sortie selon le paramétrage.

OUT1 Signal de commutation pour la valeur limite de la température du système.

OUT2 Signal de commutation pour la valeur limite de la température du système.

• De plus, il fournit les données process via IO-Link.
• L'appareil est conçu pour une communication entièrement bidirectionnelle.

Ainsi, les possibilités suivantes sont disponibles :

• Indication à distance : Lecture et affichage de la température actuelle du système.
• Réglage à distance : Lecture et modification du paramétrage actuel avec le programme de service FDT ifm Container ou via IO-Link.
• Avec le programme de service FDT ifm Container, le paramétrage actuel peut être mémorisé et transmis à d'autres appareils du même type.

La bibliothèque du programme des objets DTM disponibles peut être trouvée à www. ifm. com → Services → Download

Des listes de paramétrage spécifique à l'appareil sont disponibles pour le paramétrage IO-Link sous : www.ifm.com → Select your country → Fiche technique :

4.2 Fonction de commutation

OUTx change son état de commutation si les seuils de commutation régés (SPx, rPx) ne sont pas atteints ou sont dépassés. Les fonctions de commutation suivantes peuvent être sélectionnées :

• Fonction hystérésis / normalement ouvert : [OUx] = [Hno] (→ fig. 1).
• Fonction hystérésis / normalement fermé : [OUX] = [Hnc] (→ fig. 1).

D'abord le seuil d'enclenchement (SP1) est réglé, ensuite le seuil de déclenchement (rP1) avec la différence souhaitée.

• Fonction fenêtre / normalement ouvert : [OUx] = [Fno] (→ fig. 2).
• Fonction fenêtre / normalement fermé : [OUx] = [Fnc] (→ fig. 2).

La largeur de la fenêtre peut être réglée par la différence entre SPx et rPx. SPx = valeur supérieure, rPx = valeur inférieure.

T = température du système ; HY = hystérisis ; FE = fenêtre

En cas de réglage de la fonction fenêtre, les consignes hautes et basses ont une hystérésis fixe de 0,25% de l'étendue de mesure. Ceci garantit un état de commutation stable de la sortie en cas de fluctuations très faibles de la température.

5 Montage

Raccorder l'appareil à la sonde de température et la fixer avec des accessoires de montage.

Les composants suivants sont disponibles comme accessoires :	référence
Kit de montage pour adaptation directe de la sonde de température E30017
Bride de fixation Ø 34 mm, PBT E10017
Bride de fixation Ø 34 mm, PA E10193
Fixation 2 raccords, POM E30078
Fixation 3 raccords, POM E30079

6 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN50178, TBTS, TBTP.

Mettre l'installation hors tension. Raccorder l'appareil comme suit :

1 : Sonde de mesure 2 fils 2 : Sonde de mesure 3 fils 3 : Sonde de mesure 4 fils

Raccorde-ment pour alimentation en tension et signaux de sorties	Pin 1 Ub+
	Pin 3 Ub-
	Pin 4 (OUT1)	• sortie de commutation TOR surveillance de températures. • voie de données pour la communication bidirectionnelle.
	Pin 2 (OUT2) •	sortie de commutation TOR surveillance de températures.
Raccorde-ment pour capteur de température	Sonde de mesure 2 fils	Réglage du menu: Mmod = 4w, shunts entre 1 / 2 et 3 / 4. Un défaut de câblage peut être corrigé dans le menu COF.
	Sonde de mesure 3 fils	Réglage du menu: Mmod = 3w, shunt entre 1 / 2. Une résistance maximale de 10Ω par conducteur ne doit pas être dépassée (ceci correspond à une longueur du cable d'env. 80 m avec une section de 0,14 mm²).
	Sonde de mesure 4 fils	Réglage du menu: Mmod = 4w.

Couleurs des fils conducteurs des connecteurs femelles ifm : 1 = BN (brun), 2 = WH (blanc), 3 = BU (bleu), 4 = BK (noir)

7 Éléments de service et d'indication

1 à 8 : LED indicatrices

- LED 1 : Température actuelle en °C. - LED 2 : Température actuelle en °F. - LED 7, LED 8 = état de commutation de la sortie correspondante.

9: Affichage alphanumeric, 4 digits

- Affichage de la température actuelle du système. - Affichage des paramètres et valeurs de paramètres.

10: Bouton Set

- Réglage des valeurs de paramètres (en continue en appuyant sur le bouton-poussoir en permanence ; en pas à pas en appuyant sur le bouton-poussoir plusieurs fois).

11: Bouton Mode/Enter

- Sélection des paramètres et confirmation des valeurs de paramètres.

8.2 Explication du menu

SP1/rP1 Valeur limite supérieure / inférieure pour la température du système à laquelle OUT1 commute.

SP2/rP2 Valeur limite supérieure / inférieure pour la température du système à laquelle OUT2 commute.

OU1 Fonction de sortie pour OUT1 :Signal de commutation pour les valeurs limites de température : fonction hysteresis [H ..] ou fonction fenêtre [F ..], soit en normalement ouvert [. no] soit en normalement fermé [. nc]

OU2 Fonction de sortie pour OUT2 :Signal de commutation pour les valeurs limites de température : fonction hysteresis [H ..] ou fonction fenêtre [F ..], soit en normalement ouvert [. no] soit en normalement fermé [. nc]

Mmod Méthode de mesure (sonde de mesure 2 fils / 3 fils / 4 fils).

EF Fonctions étendues /accès au niveau de menu 2.

HI Mémoire valeur maximum pour la température du système.

LO Mémoire valeur minimum pour la température du système.

COF Calibrage du point zéro.

dS1/dS2 Temporisation à l'enclenchement pour OUT1 / OUT2

dr1/dr2 Temporisation au déclenchement pour OUT1 / OUT2

FOU1 Comportement de la sortie 1 en cas d'un défaut interne.

FOU2 Comportement de la sortie 2 en cas d'un défaut interne.

P-n Logique de commutation : PNP ou NPN.

diS Fréquence de rafraîchissement et orientation de l'affichage.

Uni Unité de mesure pour la température du système.

rES Récupérer les réglages de base effectués en usine.

9 Paramétrage

Pendant le paramétrage, l'appareil reste en mode de fonctionnement. Il continue à exécuter ses fonctions de surveillance avec les paramètres précédents jusqu'à ce que le paramétrage soit validé.

9.1 Paramétrage général

Chaque paramétrage se fait en 3 étapes :

1	Sélectionner le paramètre • Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaité soit affchéé.	ModeEnterSet → SP1
2	Régler la valeur du paramètre Appuyer sur [Set] et le maintainir appuyé. • La valeur actuelle du réglage clignotependant 5 s. •Après 5 s : la valeur régée est modifiée : soit en pas à pas en appuyant plusieurs fois sur le bouton-poussoir,soit en le maintainant appuyé.	ModeEnterSet → 700 → 800
	Les valeurs numériques sont incrémentedes. Pour réduire la valeur : laisser l'affichage de la valeur du paramètre aller jusqu'à la valeur de réglage maximum. Ensuite, le cycle recommence à la valeur de réglage minimum.
3	Valider la valeur du paramètre • Appuyer brièvement sur [Mode/Enter]. • Le paramètre est indiqué de nouveau. La nouvelle valeur régée est mémorisée.	ModeEnterSet → SP1
Réglage d'autres paramètres • Recommencer par l'étape 1.
Terminer le paramétrage • Appuyer plusieurs fois sur [Mode/Enter] jusqu'à ce que la valeur actuelle mesurée soit indiquée, ou attendre 15 s. • L'appareil se remet en mode de fonctionnement.

• Si [SLoc] est affiché lorsque l'on essaie de changer une valeur des paramètres c'est que le capteur est verrouillé via le logiciel. Ce verrouillage ne peut être enlevé que via le logiciel de paramétrage.
• En cas de paramétrage via l'interface utilisée du programme ifm Container, les valeurs peuvent être saisies directement dans les champs définis.
• Pour le paramétrage IO-Link → listes de paramétrage spécifique à l'appareil sous : www. ifm. com → Select your country → Fiche technique :
• Changement du niveau de menu 1 au niveau de menu 2 :

• Appuyer sur [Mode/Enter] jusqu'à ce que [EF] soit affché.. Si le sous-menu est protégé par un code d'accès, [Cod1] clignote sur l'affichage. • Appuyer sur [Set] et le maintainir appuyé jusqu'à ce que le numéro de code valable apparaisse. • Appuyer brièvement sur [Mode/Enter]. Livraison par ifm electronic : sans restric- tion d'accès.	ModeEnterSet EF
• Appuyer brièvement sur [Set]. • Le premier paramètre du sous-menue est affché (ici : [HI]).	ModeEnterSet HI
Avec l'interface utiliser du programme ifm Container : • Activer le bouton [EF]. Si le niveau de menu 2 est protégé par un code d'accès, le champ de saisie pour le numéro de code est activé. • Saisir le numéro de code valable.

• Verrouillage / déverrouillage :

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle.

S'assurer que l'appareil est en mode de fonctionnement normal. Appuyer sur [Mode/Enter] + [Set] pendant 10 s. > [Loc] est affché.	ModeEnterSet 10s Loc
Durant le fonctionnement : [Loc] est affché brioivement si l'on essaire de changer les valeurs des paramètres.
Pourdéverrouiller : Appuyer sur [Mode/Enter] + [Set] pendant 10 s. > [uLoc] est affché.	ModeEnterSet 10s Loc

• Timeout:

Si lors du changement d'un paramètre aucun bouton n'est appuyé pendant 15 s, l'appareil se remet en mode de fonctionnement sans que la valeur du paramètre soit changée.

9.2 Configuration de l'affichage (option)

► Sélectionner [Uni] et régler l'unité de mesure : [°C] ou [°F].

Umm

► Sélectionner [diS] et régler la fréquence de rafraîchissement et l'orientation de l'affichage : - [d1]: Rafraîchissement de la valeur mesurée toutes les 50 ms. - [d2]: Rafraîchissement de la valeur mesurée toutes les 200 ms. - [d3]: Rafraîchissement de la valeur mesurée toutes les 600 ms. - [rd1], [rd2], [rd3]: Affichage comme d1, d2, d3 ; tourné de 180°. - [OFF]: L'affichage est désactivé en mode de fonctionnement.

di 5

9.3.1 Réglage de la fonction de sortie

► Sélectionner [OU1] et régler la fonction : - [Hno] = Fonction hystérésis / normalement ouvert. - [Hnc] = Fonction hystérésis / normalement fermé. - [Fno] = Fonction fenêtre / normalement ouvert. - [Fnc] = Fonction fenêtre / normalement fermé.	OU1
► Sélectionner [OU2] et régler la fonction : - [Hno] = Fonction hystérésis / normalement ouvert. - [Hnc] = Fonction hystérésis / normalement fermé. - [Fno] = Fonction fenêtre / normalement ouvert. - [Fnc] = Fonction fenêtre / normalement fermé.	OU2

9.3.2 Réglage des seuils de commutation

► Sélectionner [SP1] / [SP2] et régler la valeur à laquelle la sortie com-mute.	5P 1 5P2
► Sélectionner [rP1] / [rP2] et régler la valeur à laquelle la sortie est désactivée. rPx est toujours inférieur à SPx. Seules des valeurs inférieures à SPx sont acceptées.	r-P 1 r-P2

9.4.1 Réglage de la méthode de mesure

► Sélectionner [Mmod] et régler la valeur - [3w] pour mesure avec sonde de mesure 3 fils. - [4w] pour mesure avec sonde de mesure 2 fils ou 4 fils.

Mmod

9.4.2 Calibrage du point zéro

► Sélectionner [COF] et régler la valeur. Plage de réglage : -10,0...10,0 °C en pas de 0,1 °C. -18,0 ...18,0 °F en pas de 0,1° F. La valeur mesurée interne " 0 " est décalée de cette valeur.

COF

9.4.3 Réglage de la temporisation pour OUT1

[dS1] / [dS2] = temporisation à l'enclenchement pour OUT1 / OUT2. [dr1] / [dr2] = temporisation au déclenchement pour OUT1 / OUT2. ► Sélectionner [dS1], [dS2], [dr1] ou [dr2] et saisir une valeur entre 0,1 et 50 s (à 0,0 la temporisation n'est pas active)

dS1 dS2 dr1 dr2

9.4.4 Réglage du comportement des sorties en cas de défaut

► Sélectionner [FOU1] ou [FOU2] et régler la valeur : - [On] = sortie 1 / 2 commutée en cas de défaut. - [OFF] = sortie 1 / 2 désactivée en cas de défaut.

FOU1 FOU2

9.4.5 Réglage de la logique de commutation

→ Sélectionner [P-n], régler [PnP] ou [nPn].

P--r7

9.5.1 Lecture des valeurs min. et max. pour la température du système

► Sélectionner [HI] ou [LO, appuyer brièvement sur [Set]. [HI] = valeur max., [LO] = valeur min. Effacer la mémoire : ► Sélectionner [HI] ou [LO]. ► Appuyer sur [Set] et le maintainir appuyé jusqu'à ce que [----] soit affché. ► Appuyer brièvement sur [Mode/Enter].

HI LO

9.5.2 Restaurer les réglages usine

► Sélectionner [rES]. ► Appuyer sur [Set] et le maintainir appuyé jusqu'à ce que [[---]] soit affché. ► Appuyer brièvement sur [Mode/Enter]. Il est utile que vous notice vos réglages avant d'exécuter la fonction (→ 13 Réglage usine).

r-ES

10 Fonctionnement

Après la mise sous tension, l'appareil se trouve en mode Run (= mode de fonctionnement normal). Il exécute ses fonctions de mesure et d'évaluation et fournit des signaux de sortie selon les paramètres régés.

Affichages de fonctionnement → Chapitre 7 Éléments de service et d'indication

10.1 Lecture des valeurs paramétrées

Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaité soit affiché. Appuyer brièvement sur [Set].

L'appareil affiche la valeur de paramètre correspondante pendant 15 s. Après 15 s supplémentaires, il se remet en mode Run.

10.2 Messages d'erreur

[OL] Température trop élevé (la température dépasse de 3 % la valeur finale de l'étendue de mesure).

[UL] Température trop BASSE (la température est en-dessous de 10 % de la valeur finale de l'étendue de mesure).

[Err] • Au cune sonde de température raccordée. • Défaut ou court-circuit dans la sonde de température, rupture d'un fil. • Zone de détention dépassée (T < -60°C ou T > +160°C).

[SC1] Court-circuit de OUT1*.

[SC2] Court-circuit de OUT2*.

[SC] Court-circuit dans les deux sorties*.

[Loc] Bouts de réglage de l'appareil verrouillés, modification des paramètres refusée.

[SLoc] Le capteur est verrouillé via le logiciel, modification des paramètres refusée.

[PARA] Valeur de réglage d'un paramètre en dehors des valeurs valables → l'appareil n'est pas opérationnel. Le défaut peut se produit avec le paramétrage IO-Link. Si un paramètre réglé de manière non valable est appelé, [PARA] est affchéé au lieu de la valeur du paramètre.

*La sortie correspondante est désactivée tant que le court-circuit existe. Les messages Err, PARA et SC1 sont affichés même si l'afficheur est désactivé.

Le comportement des sorties en cas de défaut de paramétrage [PARA]:

	OUT1 OUT2
Réglage non valable [OU1] / [OU2] DESACTIVEE DESACTIVEE
Réglage non valable [FOU1] / [FOU2] DESACTIVEE DESACTIVEE
Réglage non valable [P-n] DESACTIVEE DESACTIVEE
Réglage non valable d'autres paramètres selon réglage [FOU1] selon réglage [FOU2]

11 Schéma d'encombrement

Dimensions en mm

1: Affichage 2: LED 3: Bouton de programmation 4: Raccordement pour capteur de température (M12x1)

12 Données techniques

Etendue de mesure [°C / °F]	-40...300 / -40...572
Interface de communication	IO-Link 1.0
Débit de transmission [kBAUD]	38,4
Tension d'alimentation [V]	18...32 DC
Courant de sortie [mA]	250
Protection courts-circuits (pulsée) protection inversion de polarité / protection surcharges Chien de garde intégré	<2
Chute de tension [V]	<50
Consummation [mA]	130
Temps de réponse pour la sortie de commutation [ms]
Précision
- sortie de commutation [K]	±0,3
- affichage [K]	±0,3
Résolution
- sortie de commutation [K]	0,1
- affichage [K]	0,1
Matières du boîtier	inox (1.4301 / 304); inox (1.4305 / 303); EPDM/X (Santoprène); PC (Makrolon); PBT (Pocan); FPM (Viton)
Température ambiente [°C]	-25...70
Température de stockage [°C]	-40...85
Tenue en pression [bar]	300
Indice de protection	IP 67
Classe de protection	III
Tenue aux chocs [g]	50 (DIN / IEC 68-2-27, 11 ms)
Tenue aux vibrations [g]	20 (DIN / IEC 68-2-6, 10 - 2000 Hz)
CEM EN 61000-4-2 Décharges électrostatiques :	4 kV CD / 8 kV AD
EN 61000-4-3 rayonnement HF :	10 V/m
EN 61000-4-4 transitoires en salves :	2 kV
EN 61000-4-5 ondes de chic :	1 kV
EN 61000-4-6 parasites HF conduits par le cable :	10 V

12.1 Plages de réglage

	SP1 / SP2 rP1 / rP2				ΔT
	min max	min max
°C -39,8	300,0 -40,0 299,8 0,1
°F -39,6	572,0 -40,0 571,6 0,1

ΔT = increments

13 Réglage usine

	Réglage usine Réglage utiliser
SP1 60,0
rP1 50,0
OU1 Hno
OU2 Hno
SP2 120,0
rP2 100,0
Mmod 4w
COF 0,0
dS1 0,0
dr1 0,0
dS2 0,0
dr2 0,0
FOU1	OFF
FOU2	OFF
P-n PnP
diS	d2
Uni	°C

Informations supplémentaires sur notre site web à www..com
