OW5009 - Contrôleur de température IFM - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Contrôleur de température IFM OW5009, précision de mesure ±0,5 °C, plage de température -50 à +150 °C, sortie analogique 4-20 mA.
Utilisation	Idéal pour le contrôle de température dans les applications industrielles, systèmes de chauffage, ventilation et climatisation.
Maintenance et réparation	Vérification régulière des connexions électriques, nettoyage des capteurs si nécessaire, remplacement des pièces défectueuses par un technicien qualifié.
Sécurité	Respecter les normes de sécurité électrique, éviter l'exposition à des conditions extrêmes hors spécifications.
Informations générales	Produit conforme aux normes CE, garantie de 2 ans, documentation technique disponible en ligne.

FOIRE AUX QUESTIONS - OW5009 IFM

Comment réinitialiser le contrôleur de température IFM OW5009 ?

Pour réinitialiser le contrôleur IFM OW5009, débranchez l'appareil de l'alimentation pendant 10 secondes, puis rebranchez-le. Cela réinitialisera les paramètres de l'appareil.

Que faire si l'affichage du contrôleur est éteint ?

Vérifiez que l'appareil est correctement alimenté et que le câble d'alimentation est en bon état. Si l'affichage reste éteint, essayez de réinitialiser l'appareil.

Comment calibrer le contrôleur de température IFM OW5009 ?

Pour calibrer l'OW5009, accédez au menu de configuration, sélectionnez l'option de calibration et suivez les instructions à l'écran pour ajuster la température affichée.

Le contrôleur affiche une température erronée, que faire ?

Assurez-vous que le capteur est correctement installé et qu'il n'est pas exposé à des sources de chaleur ou de froid inappropriées. Si le problème persiste, envisagez de recalibrer l'appareil.

Comment changer les unités de température sur le contrôleur ?

Pour changer les unités de température, accédez au menu des paramètres et sélectionnez l'option pour changer les unités entre Celsius et Fahrenheit.

Le contrôleur ne répond pas, que puis-je faire ?

Si le contrôleur ne répond pas, essayez de le débrancher et de le rebrancher. Si cela ne fonctionne pas, vérifiez s'il y a des mises à jour du firmware disponibles ou contactez le support technique.

Comment connecter le contrôleur à un système de gestion de bâtiment ?

Pour connecter le contrôleur IFM OW5009 à un système de gestion de bâtiment, suivez les instructions de câblage fournies dans le manuel de l'utilisateur et assurez-vous que les paramètres de communication sont correctement configurés.

MODE D'EMPLOI OW5009 IFM

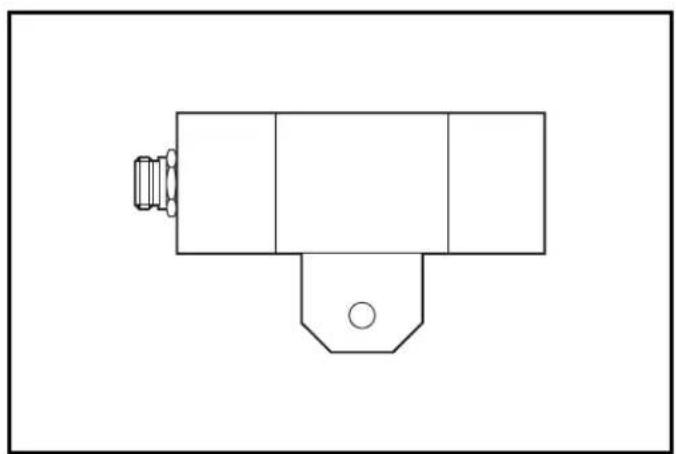

Montageanleitung Installation Instructions Notice de Montage Infrarotsensoren Infrared heat sensors Détecteurs d'infrarouges OWS / OWL

DC NPNNote: insert a miniature fuse according to the technical data sheet, if specified. Recommendation: check the unit for reliable function after a short cirucit. Core colours of ifm sockets: BN = brown, BU = blue, BK = black, GN/YE = green/yellow. *Output not short-circuit protected. Short circuit can lead to immediate destruction of the unit. Operation Check the safe functioning of the sensor. If in the application wrong switching occurs due to background radia- tion (e.g. ovens), use units with higher switching temperatures. For applications in difficult environments (e.g. dust, vapour) or in the event of heat reflections of the environment use infrared heat sensors with a protective tube (order no. E20427). If necessary, keep the optics clean by means of passing compressed air into the connection piece of the protective tube. 7Fonctionnement et caractéristiques Les détecteurs d'infrarouges détectent le rayonnement thermique d'un objet et le convertissent en signaux de commutation. Ils sont utilisés pour détecter des objets ou surveiller la température. Température de commutation 350°C/750°C (en fonction du type d'ap- pareil). Montage Orienter le détecteur en direction de l'objet à détecter et le monter. Un socle de montage est disponible en accessoire (référence E20426). La température de l'objet doit au moins correspondre à la températu- re de commutation du détecteur. La zone de détection qui dépend de l'angle d'ouverture et de la distance de détection doit être couverte. Calcul: diamètre de détection/distance de détection/angle d'ouverture

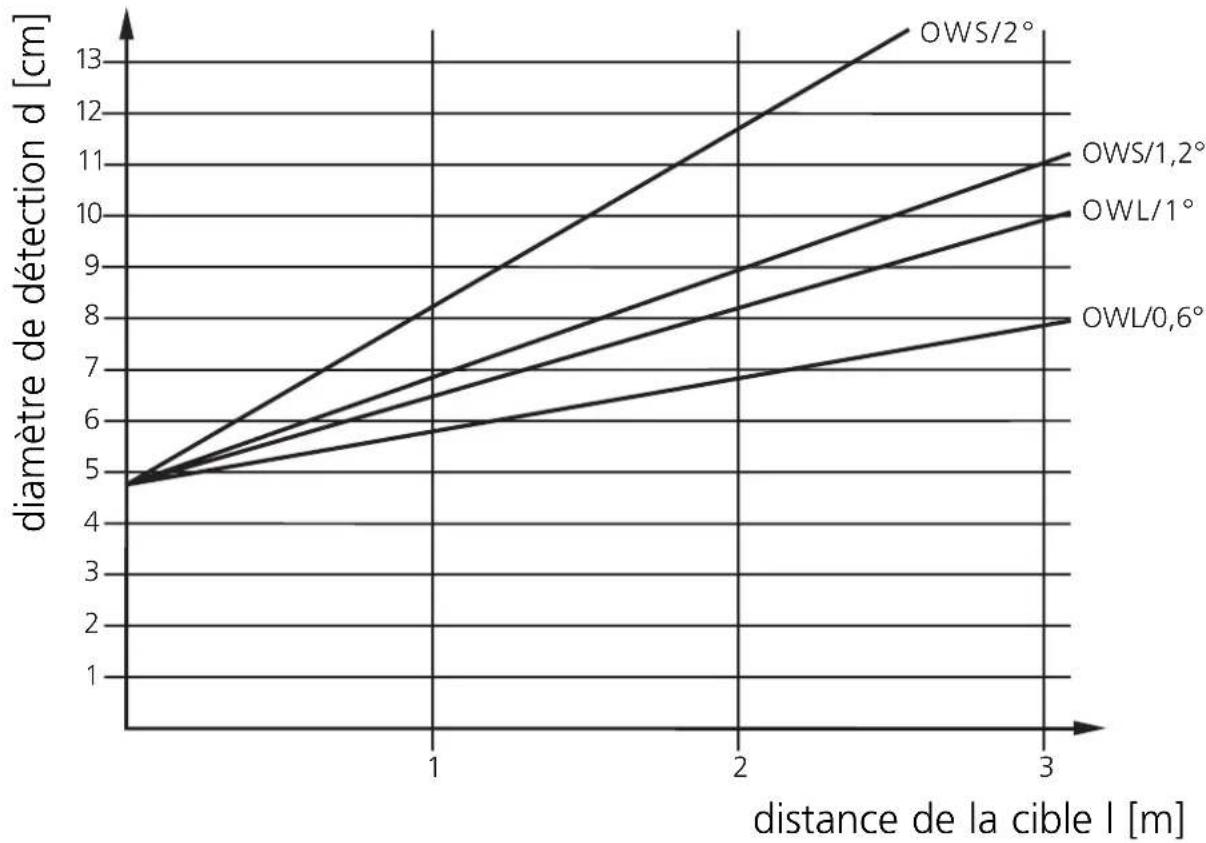

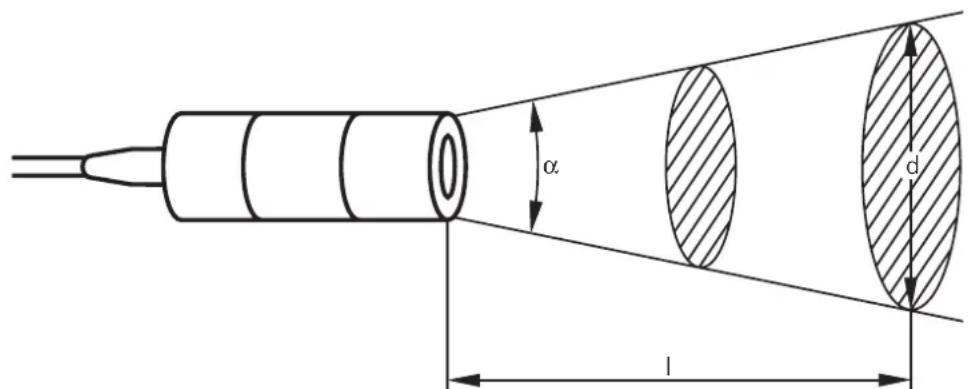

d - ∅ 2 x l α = angle d'ouverture l = distance de détection d = diamètre de détection ∅ = diamètre de la lentilleDiagramme concernant les distances de détection: En cas de portées supérieures à 5m if faut tenir compte des pertes de radiation au travers de l'air. Pour cette raison la température de l'objekt doit être nettement supérieure à la température de commmu- tation du détecteur. Raccordement électrique Mettre l'installation hors tension et raccorder l'appareil selon le schéma de branchement.

DC PNP AC/DC* diamètre de détection d [cm] distance de la cible l [m]

DC NPNRemarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommandation : vérifier le bon fonctionnement de l'appareil après un court-circuit. Couleurs des fils conducteurs: BN = brun, BU = bleu, BK = noir, GN/YE = vert/jaune. *Sortie: non protégée contre les courts-circuits. Un court-circuit peut détruire l'appareil immédiatement. Fonctionnement Vérifier le bon fonctionnement du détecteur. Si dans l'application un mauvais fonctionnement se produit en raison d'un rayonnement de l'arrière-plan (par ex. fours), des appareils avec une température de commutation plus haute doivent être utilisés. En cas de conditions environnantes sévères (par ex. poussières, vapeur) ou en cas de rayonnement thermique parasite de l'environnement, uti- liser les détecteurs d'infrarouges avec un manchon protecteur (réfé- rence E20427). Introduire l'air comprimé dans le manchon protecteur pour nettoyer l'optique.
