- vitesse de rotation maxi mécanique: 10.000tr/mn.

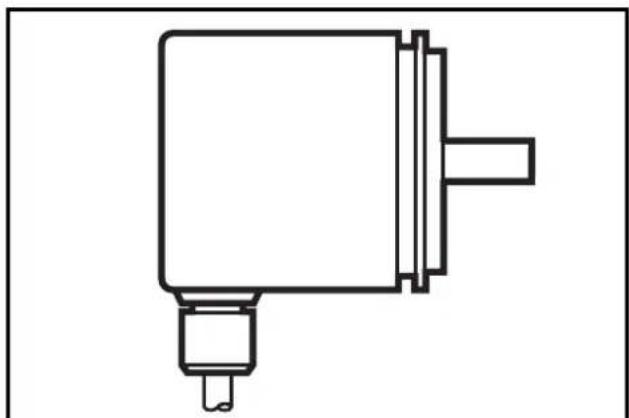

- vitesse de rotation maxi (valeur de position absolue): 6.000tr/mn. Montage Mettre l’installation hors tension. Ne pas mettre en marche le moteur lors du montage. Eviter les coups sur l’arbre; ne pas utiliser une lime ou un outil similaire: l’appareil risque d’être détruit. Montage codeur à arbre plein En cas de mesure de déplacement avec un pignon et une crémaillère monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure fixer le codeur et la roue de mesure sur le bout d’un bras monté de manière flexible. PAGE 10

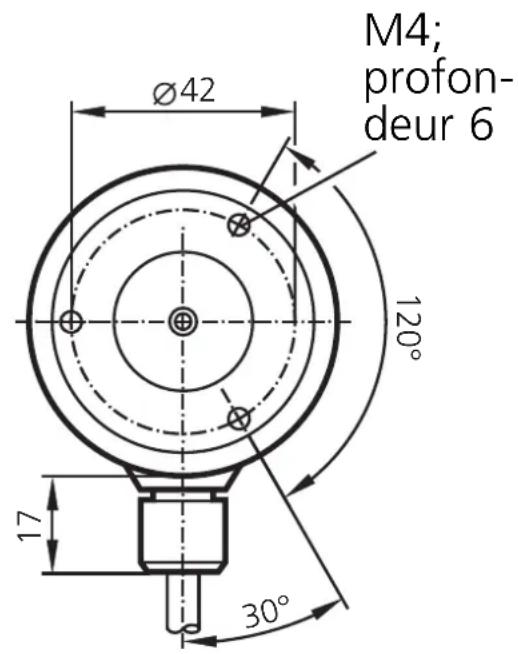

120° 30° griffes de serrage flasque de fixation E60034 M4; profon- deur 6Montage codeur à arbre creux

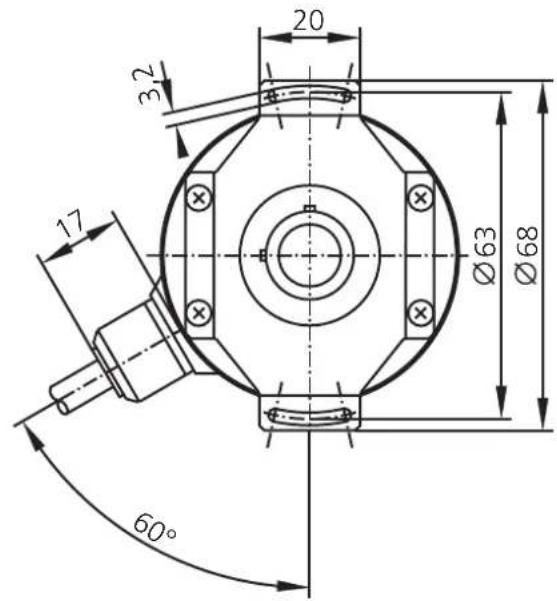

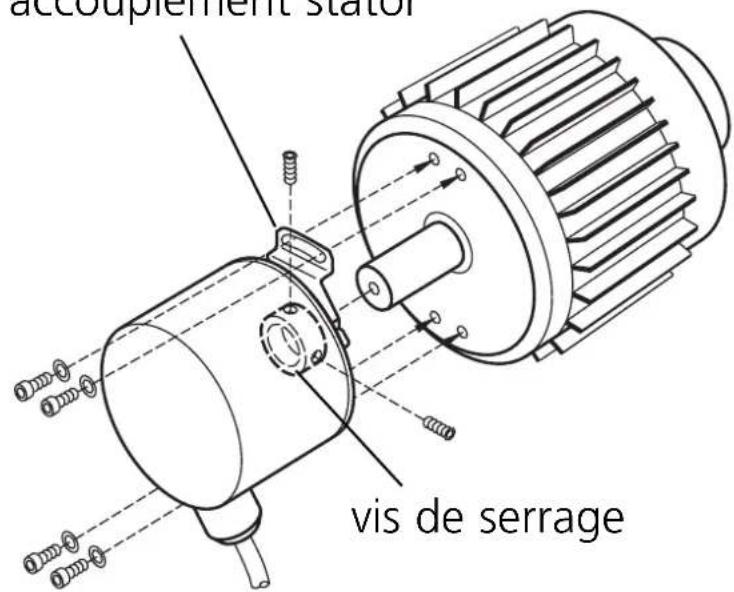

1. Déserrer les vis de serrage sur le codeur.
2. Introduire le codeur dans l’arbre (10mm au minimum; 19mm au
maximum) et fixer l’accouplement stator à l’aide de quatre vis M3.
3. Serrer les vis de serrage.
Raccordement électrique Mettre l’installation hors tension avant le raccordement / débran- chement du raccordement par câble ou connecteur; raccordement: PAGE 11
3,2 accouplement stator vis de serrage pin 1 pin 2 pin 3 pin 4 pin 5 pin 6 pin 7 pin 8 pin 9 — noir rouge — vert brun brun/ vert violet jaune n.c. n.c. n.c. n.c. n.c. n.c. 10-30V

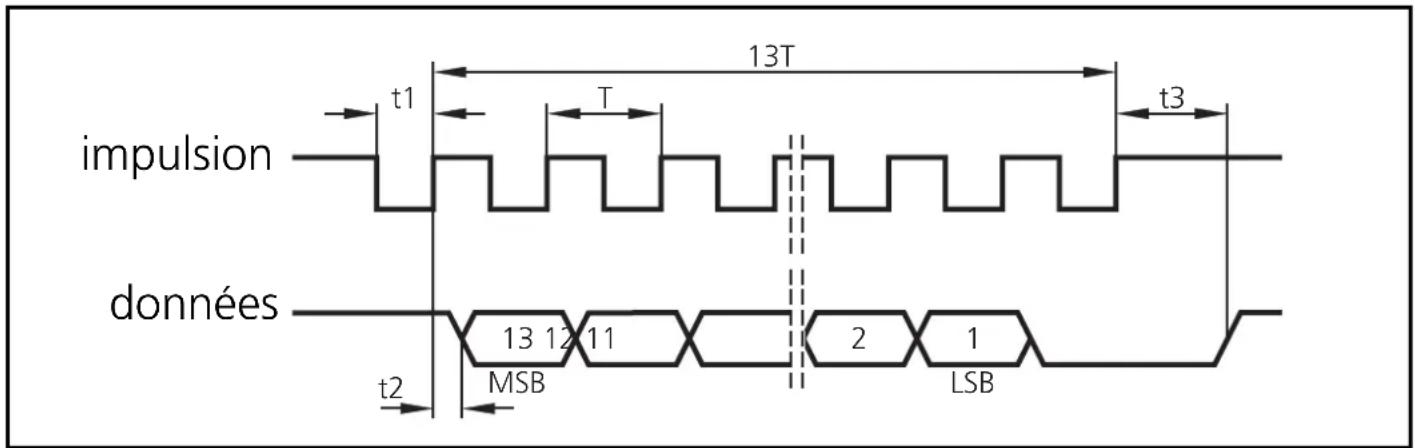

boîtier B (+) B (-) données A (+) A (-) donnéesExtension par câble blindé; longueur maximale 100m; installer séparé- ment des sources parasites (distance minimale env. 20cm). Relier le boîtier du codeur, le connecteur / le bornier et l’électronique d’exploitation via le blindage et relier à la terre. Entrée des données: signaux compatibles TTL impulsion et impulsion transférés de l’amplifica- teur de ligne selon RS 485 Sortie des données: synchrone série, signaux compatibles TTL données et données Signaux incrémentaux Cycle pour un mot de données T = 0,9 à 11µs (impulsion) / t1 > 0, 45µs / t2 ≤ 0,4µs (sans prolongateur) t3 = 12 à 35µs (intervalle) PAGE 12 360° el. 90° el.

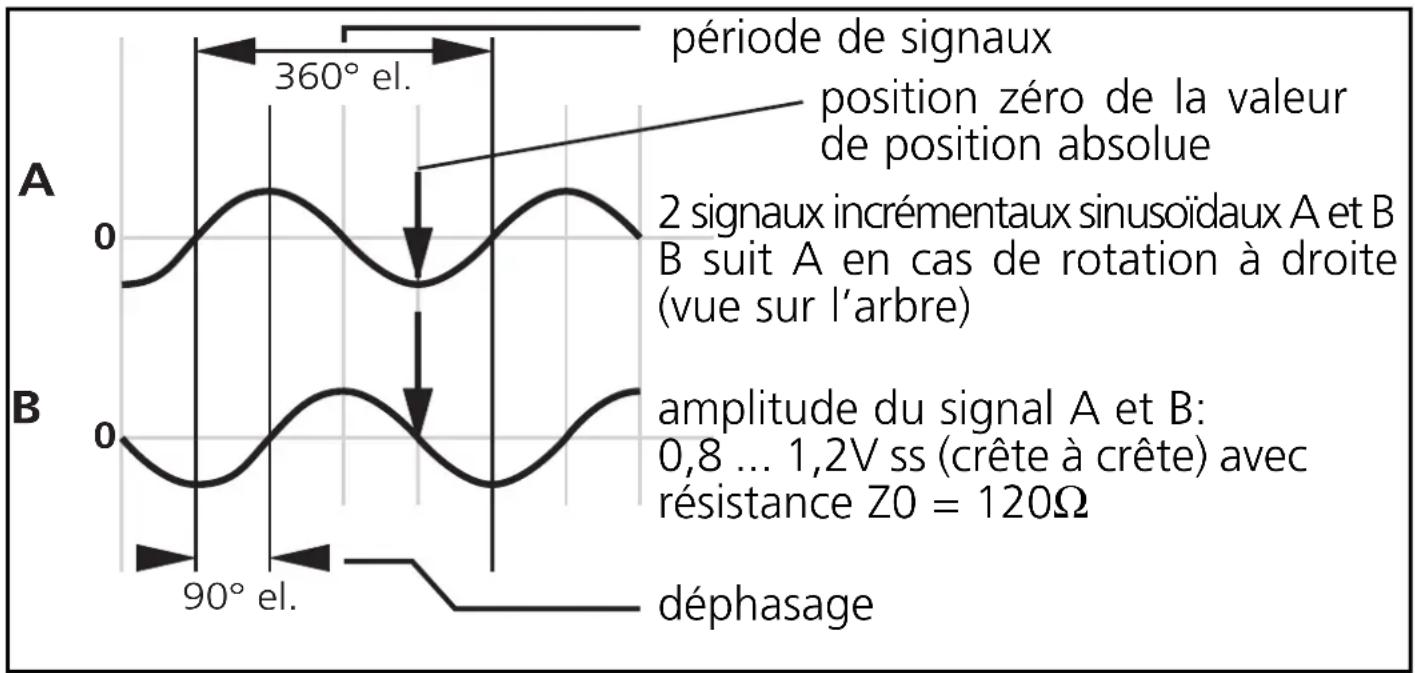

LSB MSB impulsion données période de signaux position zéro de la valeur de position absolue 2 signaux incrémentaux sinusoïdaux A et B B suit A en cas de rotation à droite (vue sur l’arbre) amplitude du signal A et B: 0,8 ... 1,2V ss (crête à crête) avec résistance Z0 = 120Ω déphasageAu repos, le câblage d’impulsion et de données est au niveau haut. Sur le premier front descendant de l’impulsion la valeur de mesure instan- tanée est mémorisée. Le transfert des données s’effectue sur le pre- mier front montant de l’impulsion. Après le transfert d’un mot de données complet la sortie de données reste au niveau bas jusqu’à ce que le codeur soit prêt pour appeler une nouvelle valeur de mesure (t3). Si pendant ce temps une nouvelle demande de données est faite (impulsion), les données déjà trans- férées le sont encore une fois. Dans ce cas la sortie de données est au niveau bas entre le bit de poids faible (LSB) du premier transfert et le bit de poids fort (MSB) du deu- xième transfert. En cas d’interruption du transfert de données (impulsion = niveau haut pour t ≥ t3) une nouvelle valeur de mesure est mémorisée sur le pro- chain front descendant de l’impulsion. Le module électronique enregi- stre les données sur le front montant de l’impulsion. PAGE 13
