Type de produit	Codeur incrémental rotatif
Marque	IFM
Modèle	RU1189
Alimentation	5 V TTL ou 10…30 V HTL selon version
Signaux de sortie	A, B (déphasés de 90°) et index zéro, avec signaux inversés disponibles
Protection des sorties	Version 5 V : court-circuit sur 0 V ; version HTL : court-circuit sur 0 V et L+ (max. 1 min)
Longueur maximale de câble	100 m (5 V TTL) / 300 m (10…30 V HTL)
Type de connecteur	Embase mâle ifm1000.xx / ifm1001.xx (5 pôles), câble 5 ou 13 fils
Fonctions principales	Mesure de déplacements linéaires et angulaires, détermination de positions
Montage	Sur flasque de fixation ; utiliser un accouplement flexible pour compenser les déports
Entretien	Éviter les chocs sur l'arbre ; ne pas utiliser d'outils abrasifs
Nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants agressifs
Sécurité	Mettre l'installation hors tension avant tout raccordement ; isoler les fils non utilisés
Pièces détachées	Câbles de raccordement, connecteurs, flasque de fixation E60033
Accessoires	Flasque de fixation E60033, accouplements flexibles, roue de mesure
Réparabilité	Réparation par le fabricant ou un service agréé ; pas de pièces réparables par l'utilisateur
Informations générales	Notice disponible en ligne ; fiche technique et accessoires sur www.ifm.com

FOIRE AUX QUESTIONS - RU1189 IFM

Comment raccorder le codeur incrémental IFM RU1189 ?

Avant tout raccordement, mettez l'installation hors tension. Utilisez le schéma de branchement fourni sur le capot du boîtier. Les fils non utilisés doivent être isolés. Pour les versions 5 V TTL, respectez une longueur de câble maximale de 100 m ; pour les versions HTL, 300 m.

Quels types de signaux de sortie fournit le codeur ?

Le codeur fournit des signaux numériques sur les sorties A et B, déphasés de 90° pour déterminer le sens de rotation, ainsi qu'un index zéro une fois par tour. Des signaux inversés sont disponibles pour les entrées différentielles.

Quelle est la tension d'alimentation du RU1189 ?

Le codeur existe en deux versions : 5 V TTL et 10…30 V HTL. Vérifiez l'étiquette du boîtier pour connaître la version exacte.

Comment protéger le codeur contre les courts-circuits ?

Les sorties sont protégées contre les courts-circuits : version 5 V TTL sur 0 V ; version HTL sur 0 V et L+ (max. 1 minute). Assurez-vous également d'isoler les fils non utilisés.

Quelle est la longueur maximale de câble utilisable ?

100 m pour la version 5 V TTL et 300 m pour la version 10…30 V HTL, à condition d'utiliser des câbles appropriés et de les éloigner des sources parasites (distance minimale 20 cm).

Comment monter le codeur sur un arbre ?

Fixez le codeur sur un flasque de fixation et reliez l'arbre via un accouplement flexible à soufflet ou à rondelle élastique pour compenser les déports. Évitez les chocs sur l'arbre.

Comment nettoyer le codeur ?

Nettoyez l'extérieur avec un chiffon sec. N'utilisez pas de solvants agressifs ni d'outils abrasifs qui pourraient endommager le boîtier.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord le raccordement électrique et la tension d'alimentation. Si le problème persiste, contactez le service après-vente IFM ou un technicien agréé. Ne tentez pas de réparer vous-même l'appareil.

Quels accessoires sont disponibles pour le RU1189 ?

Des câbles de raccordement (5 ou 13 fils), des connecteurs, un flasque de fixation (réf. E60033), des accouplements flexibles et des roues de mesure pour convertir des déplacements linéaires.

Où trouver la notice complète et la fiche technique ?

La notice est disponible gratuitement au format PDF sur des sites comme notice-facile.com. La fiche technique et les accessoires sont disponibles sur le site web d'IFM : www.ifm.com.

MODE D'EMPLOI RU1189 IFM

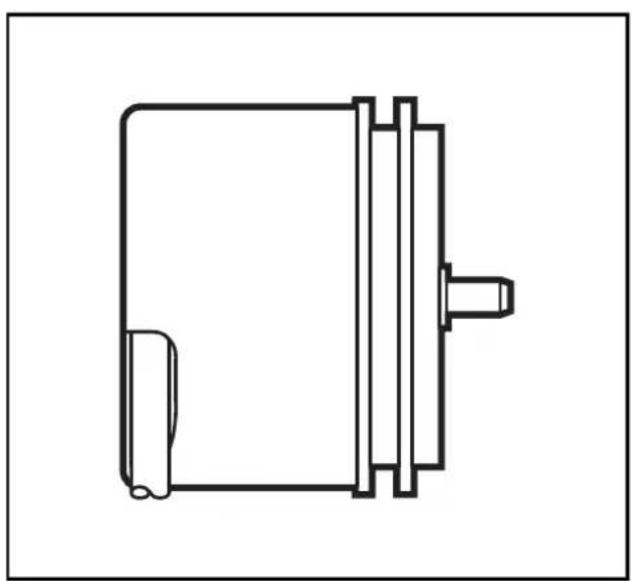

efector400

Inkrementaler

Drehgeber RU

Incremental

encoder RU

Codeur

incremental RU

Fonctionnement et caractéristiques

Le codeur convertit des mouvements de rotation en séquences d'impulsions permettant de mesurer des déplacements linéaires et des mouvements angulaires et de déterminer des positions.

Raccordement électrique

Mettez l'installation hors tension avant le raccordement ou le débranchement des câbles ou des connecteurs!

Les fils non utilisés doivent être isolés afin d'éviter des courts-circuits ou une connexion intermédiaire non autorisée entre deux fils conducteurs.

Protection contre les courts-circuits

Version 5 V TTL: sorties protégées contre les courts-circuits sur 0 V

Version HTL 10...30 V: sorties protégées contre les courts-circuits sur 0 V et L+ (max. 1 minute)

Branchement standard:

	embase mâle ifm1000.xx ifm1001.xx
	5 pôles
L+ 2 9 12
L+ capteur - 5 2
0V 1 12	10
0V capteur	-	10	11
A	3	1	5
A nég.	- 2 6
B	4	3	8
B nég.	- 4 1
index 0	5 6 3
index 0 nég.	- 7 4
défaut nég.	-	-	7
libre	-	-	9
libre	-	-	-
blindage	boîtier	11	boîtier
	ifm1013.xx câble 5 fils câble		13 fils
L+ 1 brun brun/vert
L+ capteur - - bleu
0V 6 gris blanc/vert
0V capteur - -	blanc
A	2	vert	brun
A nég.	- -	vert
B	4	blanc	gris
B neg.	- -	rose
index 0	5	jaune	rouge
index 0 nég.	- -	noir
défaut nég.	- -	violet
libre	- -	-
libre	- -	jaune
blindage	3	boîtier	boîtier

Vous trouvez également le branchement sur le capot du boîtier. S'il existe un raccordement spécial, le codeur doit être branché comme indiqué sur l'étiquette du boîtier.

Les fils L+ (capteur) et O V (capteur) sont reliés en interne à la tension d'alimentation. Lorsque des modules électroniques régulant la tension d'alimentation sont utilisés, ces fils peuvent servir de fils de test. En cas de non-utilisation, ces fils doivent être reliés à la tension d'alimentation ou être isolés.

En fonction de la version, le raccordement électrique se fait par le câble ou par des câbles à se procurer séparément.

Lorsque des câbles appropriés sont utilisés, la longueur maximale du câble est de 100 m pour la version 5 V TTL et de 300 m pour la version 10...30 V HTL.

Les câbles doivent être installés séparément des sources parasites, la distance minimale étant de 20 cm. Le blindage tresse dans le câble est relié au boîtier du codeur.

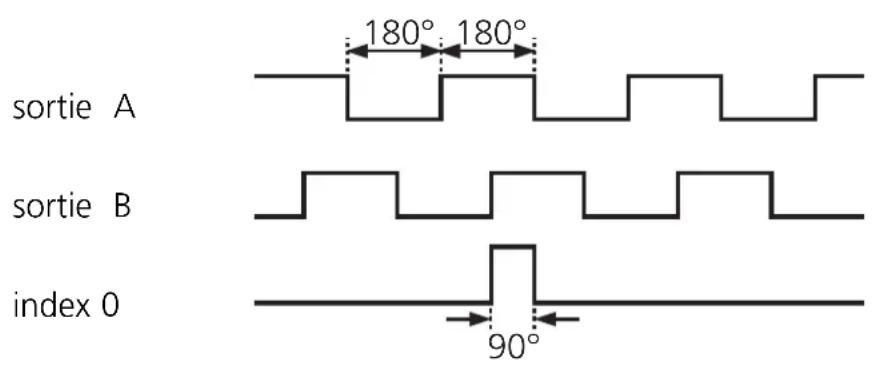

Signaux de sortie

Le codeur fournit des séquences d'impulsions numériques sur les étages de sortie. Les sorties A et B sont électriquement déphasées de. De ce fait, le sens de rotation peut être évalué dans le module électronique.

L'index zéro combiné est fourni une seule fois dans un tour mécanique de l'arbre. En cas de coupure secteur, il peut être utilisé comme repère à l'intérieur d'un tour.

Les signaux de sortie inversés sont nécessaires pour des modules électroniques avec une entrée de tension différentielle pour filtrer des parasites.

Montage

Evitez les coups sur l'arbre, n'utilisez pas une lime ou un outil similaire sur l'arbre : l'appareil risque d'être détruit!

Le codeur peut être visé sur un flasque de fixation. L'arbre devrait être raccordé via un accouplement flexible à soufflet ou à rondelle élastique pour compenser les déports de l'arbre afin de protéger le codeur contre une détérioration.

Des déplacements linéaires peuvent être convertis en un mouvement de rotation avec une roue de mesure ou avec un pignon et une crémaillère. Lors du montage, les sollicitations maximales permises de l'arbre du codeur doivent être prises en considération.

Le montage du flasque de fixation sur une base à ressort protège le codeur contre des sollicitations trop fortes dues aux matières rugueuses.

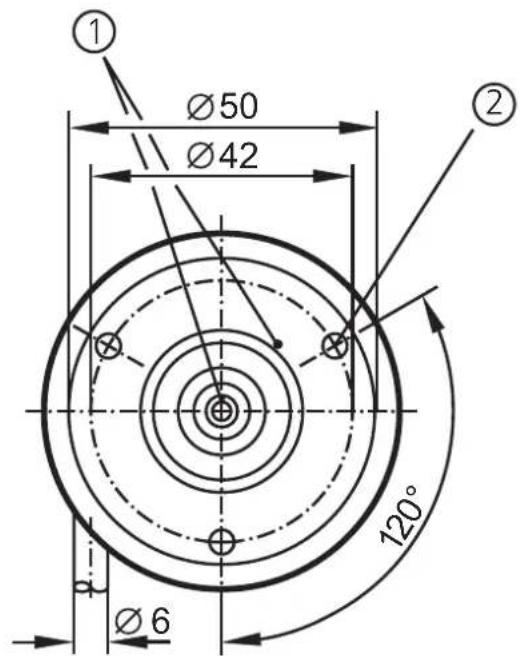

flasque de fixation E60033

1) repère 2) filetage M4 / profondeur 5 mm

Vous trouvez la fiche technique, d'autres documents et des accessoires appropriés sur notre site web à www.ifm.com.
