Produkttyp	Rotationsinkrementalgeber
Marke	IFM
Modell	RU1189
Spannungsversorgung	5 V TTL oder 10…30 V HTL je nach Version
Ausgangssignale	A, B (um 90° versetzt) und Nullimpuls, mit invertierten Signalen verfügbar
Ausgangsschutz	Version 5 V: Kurzschluss gegen 0 V; HTL-Version: Kurzschluss gegen 0 V und L+ (max. 1 Min.)
Maximale Kabellänge	100 m (5 V TTL) / 300 m (10…30 V HTL)
Anschlusstyp	Steckverbinder ifm1000.xx / ifm1001.xx (5-polig), Kabel 5- oder 13-adrig
Hauptfunktionen	Messung von linearen und Winkelbewegungen, Positionsbestimmung
Montage	Auf Befestigungsflansch; Verwenden Sie eine flexible Kupplung, um Versatz auszugleichen
Wartung	Vermeiden Sie Stöße auf die Welle; verwenden Sie keine scheuernden Werkzeuge
Reinigung	Mit einem trockenen Tuch reinigen; keine aggressiven Lösungsmittel verwenden
Sicherheit	Anlage vor Anschluss spannungsfrei schalten; unbenutzte Adern isolieren
Ersatzteile	Anschlusskabel, Steckverbinder, Befestigungsflansch E60033
Zubehör	Befestigungsflansch E60033, flexible Kupplungen, Messrad
Reparierbarkeit	Reparatur durch Hersteller oder autorisierten Service; keine vom Benutzer reparierbaren Teile
Allgemeine Informationen	Anleitung online verfügbar; technische Daten und Zubehör auf www.ifm.com

Häufig gestellte Fragen - RU1189 IFM

Wie schließe ich den IFM RU1189 Inkrementalgeber an?

Schalten Sie die Anlage vor dem Anschließen spannungsfrei. Verwenden Sie den Anschlussplan auf dem Gehäusedeckel. Unbenutzte Adern müssen isoliert werden. Beachten Sie bei 5-V-TTL-Versionen eine maximale Kabellänge von 100 m, bei HTL-Versionen 300 m.

Welche Ausgangssignale liefert der Geber?

Der Geber liefert digitale Signale auf den Ausgängen A und B, um 90° versetzt zur Drehrichtungserkennung, sowie einen Nullimpuls pro Umdrehung. Invertierte Signale sind für Differenzeingänge verfügbar.

Wie hoch ist die Versorgungsspannung des RU1189?

Der Geber ist in zwei Versionen erhältlich: 5 V TTL und 10…30 V HTL. Überprüfen Sie das Etikett auf dem Gehäuse, um die genaue Version zu erfahren.

Wie schütze ich den Geber vor Kurzschlüssen?

Die Ausgänge sind kurzschlussgeschützt: 5-V-TTL-Version gegen 0 V; HTL-Version gegen 0 V und L+ (max. 1 Minute). Isolieren Sie außerdem unbenutzte Adern.

Wie lang darf das Kabel maximal sein?

100 m für die 5-V-TTL-Version und 300 m für die 10…30-V-HTL-Version, sofern geeignete Kabel verwendet werden und ein Mindestabstand von 20 cm zu Störquellen eingehalten wird.

Wie montiere ich den Geber auf einer Welle?

Befestigen Sie den Geber auf einem Befestigungsflansch und verbinden Sie die Welle über eine flexible Balg- oder Elastomerkupplung, um Versatz auszugleichen. Vermeiden Sie Stöße auf die Welle.

Wie reinige ich den Geber?

Reinigen Sie die Außenseite mit einem trockenen Tuch. Verwenden Sie keine aggressiven Lösungsmittel oder scheuernden Werkzeuge, die das Gehäuse beschädigen könnten.

Was tun bei Fehlfunktion?

Überprüfen Sie zuerst den elektrischen Anschluss und die Versorgungsspannung. Bleibt das Problem bestehen, wenden Sie sich an den IFM-Kundendienst oder einen autorisierten Techniker. Versuchen Sie nicht, das Gerät selbst zu reparieren.

Welches Zubehör ist für den RU1189 erhältlich?

Anschlusskabel (5- oder 13-adrig), Steckverbinder, Befestigungsflansch (Ref. E60033), flexible Kupplungen und Messräder zur Umwandlung von linearen Bewegungen.

Wo finde ich die vollständige Anleitung und das Datenblatt?

Die Anleitung ist kostenlos als PDF auf Seiten wie notice-facile.com verfügbar. Das Datenblatt und Zubehör finden Sie auf der IFM-Website: www.ifm.com.

BEDIENUNGSANLEITUNG RU1189 IFM

Bestimmungsgemäß Verwendung

Der Drehgeber wandelt Drehbewegungen in Impulsfolgen. Mit ihren halten sich Wegstrecken und Winkelbewegungen messen und Positionen bestimmen.

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckverbindungen verbinden oder losen!

Nicht verwendete Anschlussadern müssen isoliert werden, um Kurz- und Querschlüssen zu vermeiden.

Kurzschlusssschutz

5 V TTL Version: Ausgabe kurzschlußfest gegen 0V

10...30 V HTL Version: Ausgabe kurzschlußfest gegen 0V

und L+ maximal 1 Minute

Standardanschlussbelegungen:

	Flanschstecker 5polig	ifm1000.xx ifm	1001.xx
L+ 2 9 12
L+ Sensor - 5 2
0V 1 12 10
0V Sensor	-	10 11
A	3	1	5
A neg.	- 2 6
B	4	3	8
B neg.	- 4 1
0-Index	5 6 3
0-Index neg.	- 7 4
Störung neg.	-	-	7
frei	-	-	9
frei	-	-	-
Schirm	Gehäuse	11	Gehäuse
	ifm1013.xx Kabel 5adrig Kabel13 adrig
L+ 1 braun braun/Grün
L+ Sensor - - blau
0V 6 grau weiß/Grün
0V Sensor	- -	weiß
A	2	grün	braun
A neg.	- -	grün
B	4	weiß	grau
B neg.	- -	rosa
0-Index	5	gelb	rot
0-Index neg.	- -	schwarz
Störung neg.	- -	violett
frei	- -	-
frei	- - gelb
Schirm	3	Gehäuse	Gehäuse

Die Anschlusbegung finds the Anschluss gemäß des Aufklebers auf der Gehäusekappe vorgenommen werden.

Die Anschlüsse L+ (Sensor) und 0V (Sensor) sind intern mit der Versorgungsspannung verbunden. Bei Verwendung von Folgeelektroniken, die die Versorgungsspannung nachregeln, können diese Anschlüsse als Prüfleitungen verwendet werden. Bei Nichtverwendung sind diese Anschlüsse mit der Versorgungsspannung zu verbinden oder zu isolieren.

Der elektrische Anschluss erfolgt je nach Ausführung über die Anschlussleitung oder separat erhältlichen Anschlussleitungen.

Bei Verwendung von geeigneten Verbindungsleitungen beträgt die maximale Leitungslänge für die 5 V TTL Version 100 m und für die 10...30 V HTL Version 300 m.

Die Anschlussleitungen sind getrennt von Störquellen zu verlegen, der Mindestabstand beträgt 20 cm. Das Schirmgeflecht in der Anschlussleitung ist mit dem Gebergehause verbunden.

Ausgangssignale

Ausgang A

Ausgang B

0-Index

Der Drehgeber gibt an den Ausgangsstufen digitale Impulsfolgen aus. Die Ausgänge A und B sind elektrisch um 90^ versetzt, dadurch kann in der Folgeelektronik die Drehrichtigung ausgewertet werden.

Der verknüpfte Nullindex wird in einer mechanischen Umdrehung der Welle einmalig ausgegeben. Bei Spannungsausfall kann er als Referenzpunkt innerhalb einer Umdrehung genutzt werden.

Die invertierten Ausgangssignale werden für Folgeelektroniken mit Spannungsdifferenzeingang besteht um Störgroßen Heraus zu filtern.

Montage

Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnlich Werkzeug behandeln: Zerstörungsgefahr!

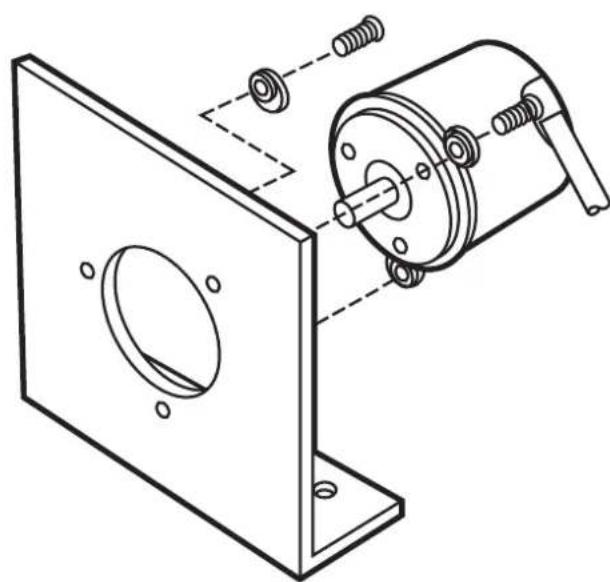

Der Drehgeber kann mittels Schrauben an den Montagewinkel befestigt werden. Die Wellenverbindung sollte über eine flexible Balgenoder Federscheibenkupplung erfolgen, um Wellensversätze auszugleichen und den Geber gegen Beschädigungen zu schützen.

Lineare Bewegungen können mittels Messrad oder Ritzel und Zahnstange in eine Drehbewegung umgesetzt werden. Bei der Montage sind die maximal zulässigen Wellenbelastungen des Drehgebers zu berücksichtigten.

Die Montage des Befestigungswinkels auf ein federndes Unterveri schützt den Drehgeber vor zu starken Beanspruchungen durch Materialunebenheiten.

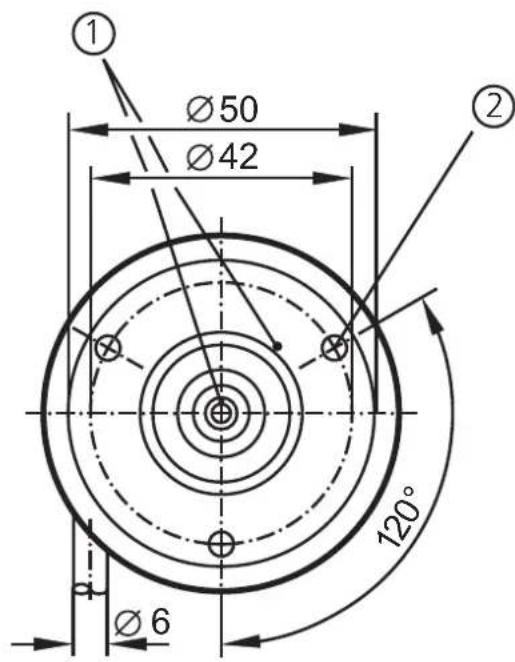

Montagewinkel E 60033

1) Referenzmarke
2) Gewinde M4 / 5mm tief

Datumblatt, weitere Unterlagen und passendes Zubehör finden Sie im Internet unter www.ifm.com.
