MODE D'EMPLOI OL5040 IFM
Fonctionnement et caractéristiques
Ces barrages photoélectriques détectent des objects et des matières sans contact et indiquent leur présence par un signal de commutation.
Portée (r) : voir l'étiquette.
Raccordement électrique
Mettre l'installation hors tension avant le raccordement de la cellule optoélectronique.
Raccordement : voir page 14 ou l'étiquette de la cellule.
Remarque : insérer un fusible miniature selon la fiche technique, si spécifié.
Recommandation : vérifier le bon fonctionnement de l'appareil après un court-circuit.
Montage


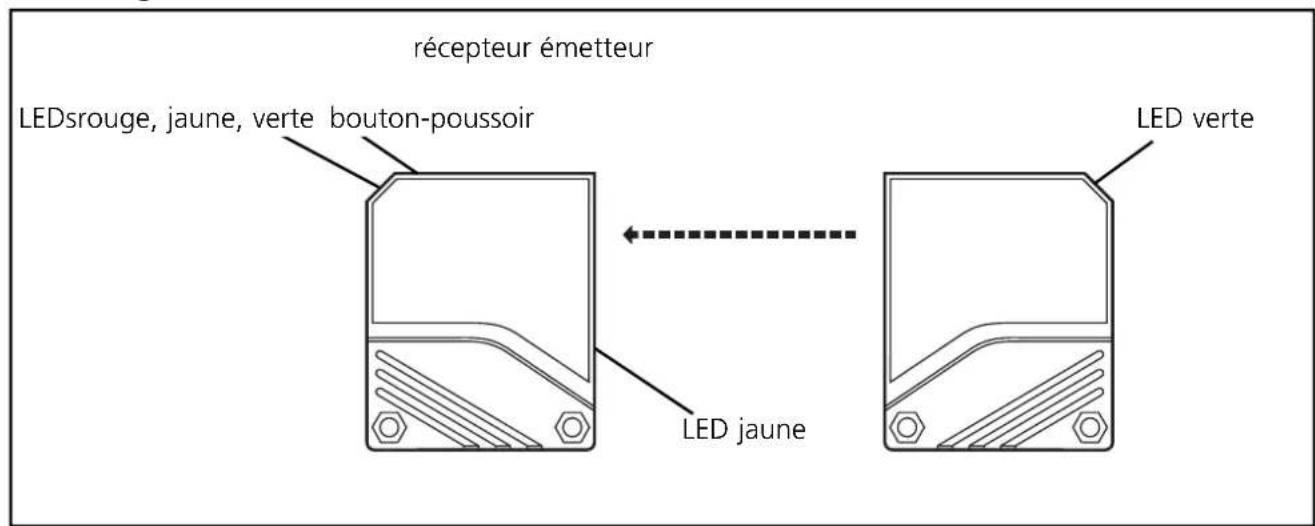

récepteur émetteur LEDsrouge, jaune, verte bouton-poussoir LED jaune LED verteMonter le récepteur (forme OLE-...) avec l'équerre de fixation.
Orienter l'émetteur (forme OLS-...) en direction du récepteur et le fixer de la même manière.
Portée optimale seulement avec orientation précise.
Réglage du seuil de commutation (fonctionnement dynamique)
- Objets en mouvement dans le faisceau optique.
La cellule réceptrice détecte les signaux d'entrée de différente intensité dans n'importe quel ordre et calcule le seuil de commutation optimal.
| 1 |  Appuyer jusqu'à ce que la LED rouge clignote. |  Les LED jaune et verte clignotent alternativement (= la cellule est en mode programmation). |
| 2 | Placer l’objet dans le fais-ceau optique. Appuyer une fois. |  Les LED jaune et verte s’éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternativement. |
| 3 |  Appuyer une fois. |  Les LED jaune et verte s’éteignent pendant env. 1s, | |
 ensuite la LED verte s’allume (= la cellule est en mode fonctionnement). |
Si le réglage du seuil de commutation n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape de réglage no. 3. Ensuite la cellule passe au mode de fonctionnement sans changer le seuil de commutation.
Si le bouton de programmation n'est pas activé pendant 15 minutes lors de la programmation, la cellule passe automatiquement au mode de fonctionnement sans changer le seuil de commutation.
Réglage de la sensibilité maximale:
• Passer au mode programmation (étape no. 1). - Interrompre le faisceau. - Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).
Objets immobiles
La cellule réceptrice détecte les signaux d'entrée de différentes intensités dans n'importe quel ordre et calcule le seuil de commutation optimal.
| 1 |  Appuyer jusqu'à ce que la LED clignote. |  Les LED jaune et verte clignotent alternativement (= la cellule est en mode programmation). |
| 2 | Placer l'objet dans le fais-ceau optique. * Appuyer une fois. |  Les LED jaune et verte s'éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternativement. |
| 3 | Enlever l'objet dans le faisceau optique. * Appuyer une fois. | → |  Les LED jaune et verte s'éteignent pendant env. 1s, |
 ensuite la LED verte s'allume (= la cellule est en mode fonctionnement). |
*Vous pouvez également procéder dans l'ordre inverse : mesurer d'abord sans objet, ensuite avec l'objet.
Si le réglage du seuil de commutation n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape de réglage no. 3. Ensuite la cellule passe au mode de fonctionnement sans changer le seuil de commutation.
Si le bouton de programmation n'est pas activé pendant 15 minutes lors de la programmation, la cellule passe automatiquement au mode de fonctionnement sans changer le seuil de commutation.
Réglage de la sensibilité maximale:
• Passer au mode programmation (étape no. 1). - Interrompre le faisceau. - Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).
Programmation de la fonction de sortie:
| 1 |  Appuyer pendant 10s. | La LED rouge commence à clignoter rapidement après 2 s. Ensuite les LED jaune et verte clignotent alternativement. Après 8 s toutes les LED s'éteignent, la fonction de sortie a changé d'éclairement à obscurcissement (ou vice versa). |
Fonctionnement
Vérifier le bon fonctionnement de la cellule. Indication par LED.
| LED verte l’appareil est opérationnel | |
| LED jaune sortie est commutée | |
| LED rouge | erreur lors de la détection de l’objet, par ex. mauvais réglage,encrassement des lentilles |
| LEDjaune +rouge | clignotent alternativement, 2Hz: sortie en état de court-circuitclignotent alternativement, 1Hz: erreur interne(sortie pas commutée) |
Entretien
Les lentilles en plastique de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.
Raccordement
Sender • transmitter • émetteur DC
Sender • transmitter • émetteur AC/DC
Empfänger • receiver • récepteur DC PNP
Empfänger • receiver • récepteur DC NPN
Empfänger AC/DC Relais • receiver AC/DC relay • récepteur AC/DC relais
