OL5040 - Beleuchtung IFM - Kostenlose Bedienungsanleitung

Produkttyp	Lichtschranke
Marke	IFM
Modell	OL5040
Kategorie	Beleuchtung
Hauptfunktion	Berührungslose Erfassung von Objekten und Materialien
LED-Anzeige	Grün: betriebsbereit; Gelb: Ausgang geschaltet; Rot: Fehler
Reichweite	Variabel gemäß Geräteetikett
Stromversorgung	AC/DC je nach Version
Ausgang	PNP, NPN oder Relais je nach Version
Elektrischer Anschluss	Anschlussplan in der Anleitung enthalten
Montage	Auf Befestigungswinkel
Schwelleneinstellung	Automatisch mit Tastenprogrammierung
Programmierung	Drucktaster mit LED-Sequenz
Ausgangsfunktion	Umschaltbar zwischen Hell- und Dunkelschaltung
Erkennung	Bewegte und unbewegte Objekte
Wartung	Reinigung der Linsen ohne aggressive Lösungsmittel
Reinigung	Weiches, trockenes Tuch; Lösungsmittel vermeiden
Sicherheit	Vor Anschluss spannungsfrei schalten
Schutz	Nicht angegeben
Betriebstemperatur	Nicht angegeben

Häufig gestellte Fragen - OL5040 IFM

Wie wird der Sensor OL5040 angeschlossen?

Die Verkabelung ist versionsabhängig. Bitte beachten Sie den Anschlussplan in der Anleitung, Seite 14. Die Versionen DC PNP, DC NPN oder AC/DC Relais haben unterschiedliche Schaltpläne.

Was ist die Reichweite des Sensors?

Die Reichweite (r) ist auf dem Geräteetikett angegeben. Sie variiert je nach Modell und Installationsbedingungen.

Wie programmiere ich die Schaltschwelle für bewegte Objekte?

Drücken Sie die Taste, bis die rote LED blinkt (Programmiermodus). Platzieren Sie das Objekt im Strahl, drücken Sie einmal. Entfernen Sie das Objekt, drücken Sie einmal. Die grüne LED leuchtet zur Bestätigung.

Was tun, wenn die rote LED nach der Programmierung blinkt?

Dies zeigt an, dass die Schwelleneinstellung fehlgeschlagen ist (Objekt-/Hintergrundsignale zu nah beieinander). Der Sensor wechselt zurück in den Betriebsmodus, ohne die Schwelle zu ändern. Überprüfen Sie die Ausrichtung und die Sauberkeit der Linsen.

Wie kehre ich die Ausgangslogik um (Hell- ↔ Dunkelschaltung)?

Halten Sie die Taste 10 Sekunden lang gedrückt, bis alle LEDs erlöschen. Die Ausgangsfunktion wechselt zwischen Hell- und Dunkelschaltung.

Was bedeuten die LEDs?

Grüne LED: Gerät betriebsbereit. Gelbe LED: Ausgang geschaltet. Rote LED: Fehler (falsche Einstellung, verschmutzte Linsen). Gelbe+rote LED blinken: Kurzschluss (2 Hz) oder interner Fehler (1 Hz).

Wie reinige ich die Linsen des Sensors?

Verwenden Sie ein weiches, nicht scheuerndes Tuch, um Verschmutzungen zu entfernen. Verwenden Sie niemals Lösungsmittel oder Chemikalien, die das Kunststoffmaterial der Linsen beschädigen könnten.

Welche Sicherheitsvorkehrungen sind bei der Installation zu treffen?

Schalten Sie die Stromversorgung vor jedem elektrischen Anschluss aus. Überprüfen Sie nach einem Kurzschluss die einwandfreie Funktion des Geräts. Setzen Sie gegebenenfalls gemäß Datenblatt eine Feinsicherung ein.

Kann dieser Sensor zur Erkennung unbewegter Objekte verwendet werden?

Ja, im Programmiermodus für unbewegte Objekte: Messen Sie zuerst ohne Objekt, dann mit Objekt. Die Zelle berechnet den optimalen Schwellwert aus den beiden Signalen.

Wie montiere ich den Sensor OL5040?

Befestigen Sie den Empfänger (OLE-...) mit dem mitgelieferten Befestigungswinkel. Richten Sie den Sender (OLS-...) genau gegenüber dem Empfänger aus, um eine optimale Reichweite zu erzielen.

BEDIENUNGSANLEITUNG OL5040 IFM

Einweglichtschranke OL Through-beam sensor OL Barrage photoélectrique OL

Bestimmungsgemäße Verwendung

Die Lichtschranke erfaßt berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

Reichweite (r): siehe Typenschild.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät an (s. Seite 14 oder Typenschild).

Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen, falls dort angegeben.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.

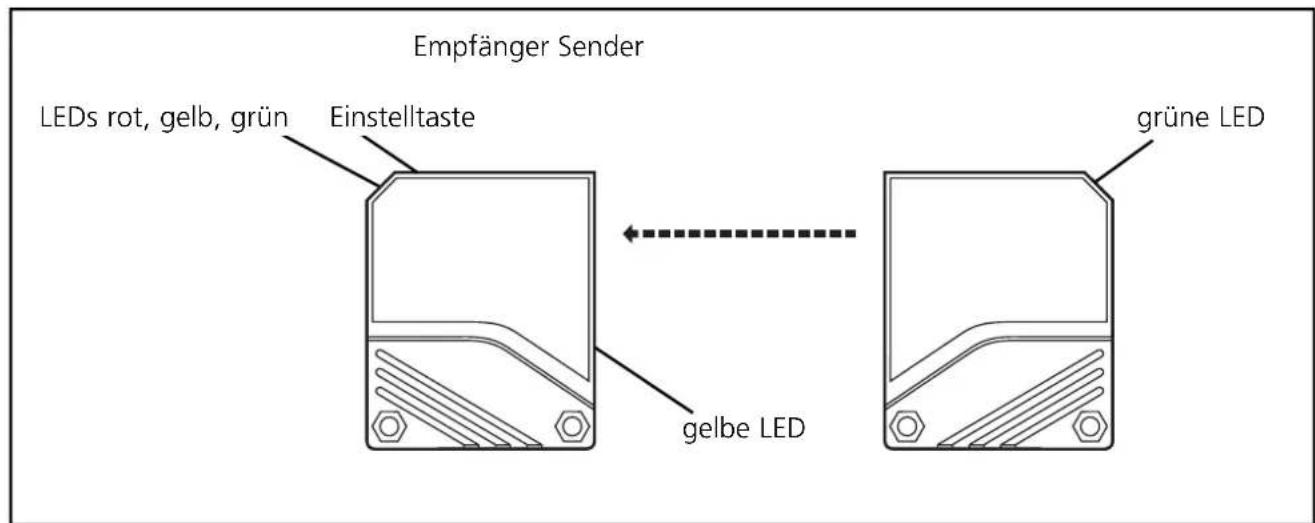

Montage

Befestigen Sie den Empfänger (Typbezeichnung OLE-..) mit Hilfe einer Montagehalterung.

Richten Sie den Sender (Typbezeichnung OLS-...) auf den Empfänger aus und befestigen Sie ihn.

Die maximale Reichweite wird nur bei genauer Ausrichtung erreicht.

Einstellen der Schaltschwelle (dynamischer Betrieb)

- Objekte bewegen sich durch den Erfassungsbereich der Optik Das Gerät erfaßt Eingangssignale verschiedener Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle.

1

Drücken Sie, bis die roteLED blinkt.

LEDs gelb und grün blinkenim Wechsel (= Gerät ist imProgrammiermodus).

2

Lassen Sie die Objekte durch den Erfassungsbereich der Optik laufen.Drücken Sie 1 mal.

LEDs gelb und grün ver- löschen für ca. 1s, blinken dann wieder im Wechsel.

3	Drücken Sie 1 mal.		LEDs gelb und grün verlö-schen für ca. 1s,
			danach leuchtet die grüne LED (= Gerät ist im Betriebs-modus).

Ist die Einstellung der Schaltschwelle nicht möglich (z.B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3. Danach geht das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.

Wird die Programmiertaste während der Programmierung 15 Minuten lang nicht betätigt, geht das Gerät automatisch mit unveränderter Schaltschwelle in den Betriebsmodus über.

Einstellung maximaler Empfindlichkeit:

• Gehen Sie in den Programmiermodus (Schritt 1).
• Unterbrechen Sie den Lichtstrahl.
• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Einstellen der Schaltschwelle (statischer Betrieb)

- Statische Objekte

Das Gerät erfaßt Eingangssignale verschiedener Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle.

1

Drücken Sie, bis die rote LED blinkt.

LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus).

2

Plazieren Sie das Objekt im Erfassungsbereich der Optik. * Drücken Sie 1 mal.

LEDs gelb und grün ver- löschen für ca. 1s, blinken dann wieder im Wechsel.

3	Entfernen Sie das Objekt aus dem Erfassungsbereich der Optik. *Drücken Sie 1 mal.		LEDs gelb und grün verlö-schen für ca. 1s,
			danach leuchtet die grüne LED (= Gerät ist im Betriebs-modus).

*Sie können auch in umgekehrter Reihenfolge vorgehen: Zuerst ohne Objekt messen, dann mit Objekt.

Ist die Einstellung der Schaltschwelle nicht möglich (z.B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3. Danach geht das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.

Wird die Programmiertaste während der Programmierung 15 Minuten lang nicht betätigt, geht das Gerät automatisch mit unveränderter Schaltschwelle in den Betriebsmodus über.

Einstellung maximaler Empfindlichkeit:

• Gehen Sie in den Programmiermodus (Schritt 1).
• Unterbrechen Sie den Lichtstrahl.
• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Programmieren der Ausgangsfunktion

1

Drücken Sie 10s lang.

Die rote LED beginnt nach 2s schnell zu blinken. Danach blinken die LEDs gelb und grün im Wechsel.Nach 8s erlöschen alle LEDs, die Ausgangsfunktion hat von Hellschaltend auf Dunkelschaltend gewechselt (oder umgekehrt).

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LED.

LED grün Gerät ist betriebsbereit
LED gelb Ausgang ist geschaltet
LED rot	Störung bei der Objekterfassung,z.B. Dejustierung, Verschmutzung der Linsen
LEDsgelb + rot	Blinken abwechselnd, 2Hz: Ausgang kurzgeschlossenBlinken abwechselnd, 1Hz: interne Störung(Ausgang ist nicht geschaltet)

Wartung

Halten Sie die Kunststofflinsen des Gerätes von Verschmutzung frei.

Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die die Kunststofflinsen beschädigen könnten.
