Marke	IFM
Modell	O3M960
Kategorie	Infrarotbeleuchtung
Produkttyp	Unsichtbare Infrarotbeleuchtung (Risikogruppe 1)
Spannungsversorgung	9..32 V DC, Schutzklasse III
Maximaler Stromverbrauch	14 A
Anschluss	M12, 4-polig (Codierung A)
Abstand Sensor-Beleuchtung	0 bis 2,80 m
Kompatibilität	IFM 3D-Sensoren: O3M150, O3M160, O3M151, O3M161, O3M250, O3M260, O3M251, O3M261, O3M271
Erforderliches MCI-Kabel	E3M121, E3M122, E3M123
Erforderliches Stromversorgungskabel	E3M131, E3M132, E3M133
Montagezubehör	U-Befestigungssatz (E3M100/102), Rundprofil-Set (E3M103)
Sicherheit	Infrarotlicht Risikogruppe 1, nicht in den Strahl blicken
Installation	Durch qualifizierten Elektriker, nationale/internationale Normen einhalten
Zulassungen	IEC 62471, EU-Konformitätserklärung
Software	Enthält Open Source unter GNU-Lizenz
Lieferumfang	Nur Beleuchtung, ohne Sensor oder Zubehör
Anleitung	Bedienungsanleitung enthalten (30 Seiten)

Häufig gestellte Fragen - O3M960 IFM

Welche Risiken bestehen bei der Verwendung der O3M960-Beleuchtung?

Die Beleuchtung emittiert unsichtbares Infrarotlicht der Risikogruppe 1 nach IEC 62471. Die Netzhaut des Auges kann geschädigt werden. Nicht in den Strahl blicken und die Sicherheitshinweise beachten.

Wie wird die O3M960-Beleuchtung installiert?

Die Installation muss durch einen qualifizierten Elektriker erfolgen. Sensor und Beleuchtung in einem Abstand von 0 bis 2,80 m montieren, den beleuchteten Bereich freihalten und Kabel mit Zugentlastung verwenden.

Welches Zubehör ist für den Betrieb erforderlich?

Erforderliches Zubehör: ein MCI-Verbindungskabel (E3M121, E3M122 oder E3M123) und ein Stromversorgungskabel (E3M131, E3M132 oder E3M133). U-Befestigungssätze oder Rundprofil-Sets sind erhältlich.

Was ist der maximale Abstand zwischen Sensor und Beleuchtung?

Der maximale Abstand zwischen Sensor und Beleuchtung beträgt 2,80 Meter. Wählen Sie das passende MCI-Kabel entsprechend diesem Abstand.

Wie wird die Beleuchtung an die Stromversorgung angeschlossen?

Verwenden Sie einen M12-Stecker mit 4 Polen (Codierung A). Pinbelegung: 1 und 4 für GND, 2 und 3 für 9..32 V. Verwenden Sie alle 4 Adern und ein möglichst kurzes Kabel, um den Spannungsabfall zu begrenzen.

Mit welchen Sensoren ist die O3M960-Beleuchtung kompatibel?

Die Beleuchtung ist kompatibel mit den mobilen 3D-Sensoren O3M150, O3M160, O3M250, O3M260 und den Smart Sensoren O3M151, O3M161, O3M251, O3M261, O3M271.

Was tun, wenn die Beleuchtung nicht funktioniert?

Überprüfen Sie die Verkabelung, insbesondere das Anziehen der M12-Stecker (Schutzart nur bei festem Anzug gewährleistet). Stellen Sie sicher, dass die Spannungsversorgung eingeschaltet ist und der Abstand zwischen Sensor und Beleuchtung 2,80 m nicht überschreitet.

Welche Bedienungsanleitungen sind verfügbar?

Die Bedienungsanleitung ist auf Französisch, Deutsch und Englisch verfügbar. Eine übersetzte Version kann per E-Mail angefordert werden. Das vollständige Programmierhandbuch ist ebenfalls auf der ifm-Website verfügbar.

Enthält die Beleuchtung Open Source?

Ja, das Gerät enthält Open-Source-Software (ggf. modifiziert), die unter bestimmten Lizenzen, insbesondere der GNU General Public License, lizenziert ist. Der Quellcode kann gegen Zahlung der Kopierkosten angefordert werden.

Wo finde ich Informationen zum Zubehör?

Informationen zu Zubehör (Kabel, Montagesets) finden Sie auf der Website www.ifm.com. Referenzen: MCI-Kabel E3M121/122/123, Stromversorgungskabel E3M131/132/133, Montagesets E3M100/102/103.

BEDIENUNGSANLEITUNG O3M960 IFM

Kurzanleitung Beleuchtingseinheit

Brief instructions Illumination unit

Notice brève

Eclairage

O3M950

O3M960

O3M970

80258599/00 04/2020

Inhalt

1 Zu dieser Anleitung. 4

1.1 Verwendete Symbole 4
1.2 Verwendete Warnhinweise. 4

2 Sicherheitshinweise 4
2.1 Sicherheitshinweis 5

3 Bestimmungsgemäß Verwendung 6
4 Lieferumfang. 6

5 Zubehor 6
6 Montage 7

6.1 Montagezubehör 8

7 Elektrischer Anschluss 8
7.1 Anschlussbelegung Beleuchtungseinheit. 9

8 Inbetriebnahme 10
8.1 Sensor in Betriebnehmen 10

9 Zulassungen/Normen 10
10 Hinweis zur Software 10

DE

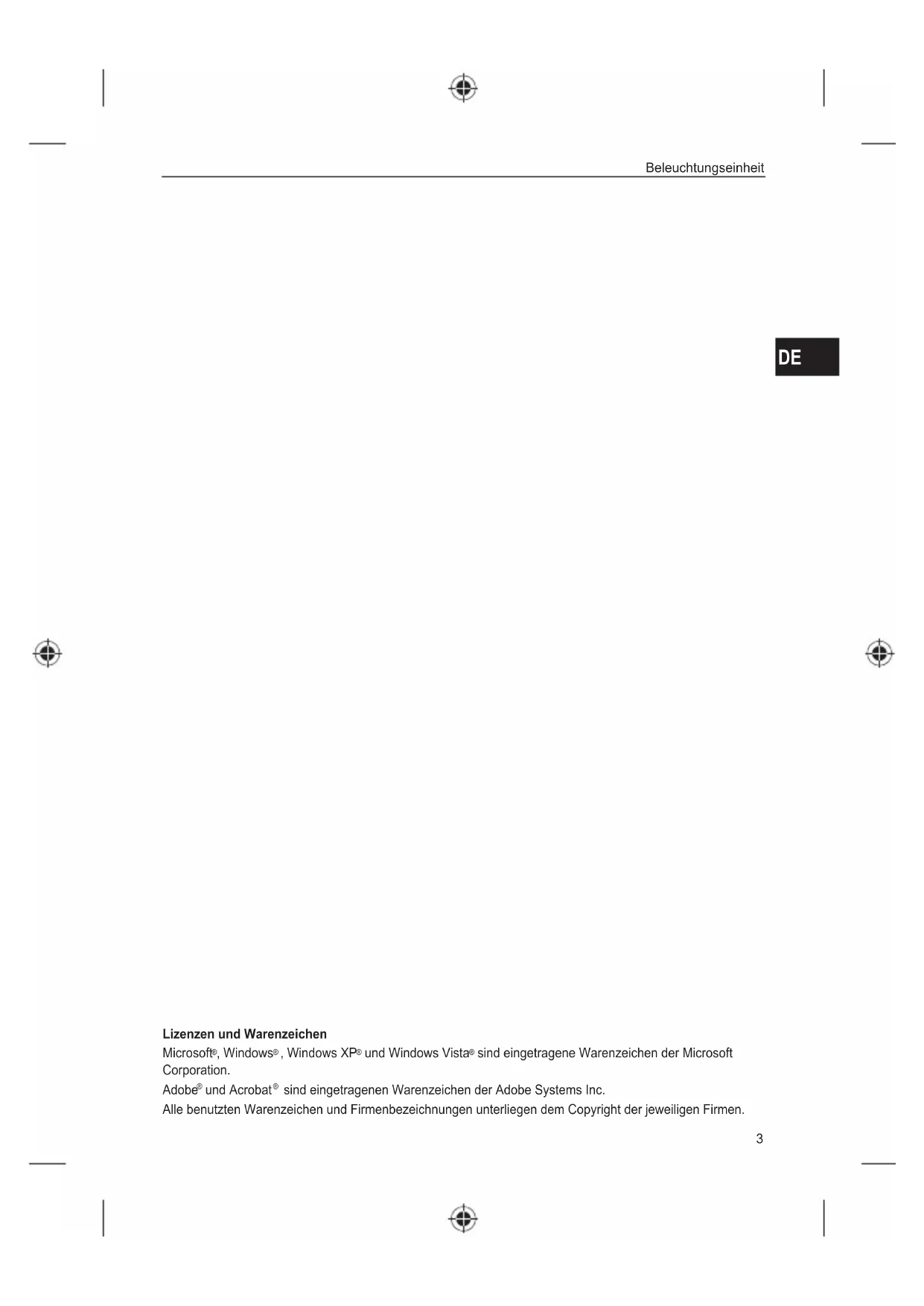

Lizenzen und Warenzeichen

Microsoft, Windows, Windows XP und Windows Vista sind eingetragene Warenzeichen der Microsoft Corporation.

Adobe® und Acrobat® sind eingetragenen Warenzeichen der Adobe Systems Inc.

Alle benutzten Warenzeichen und Firmenbezeichnungen unterliegen dem Copyright der jeweiligen Firms.

1 Zu dieser Anleitung

Das Dokument richtet sich an Fachkräfte. Dabei handelt es sich um Personen, die aufgrund ihrer einschlädigigen Ausbildung und ihrer Erfahrung befähigt sind, Risiken zu erkennen und mögliche Gefährdungen zu vermeiden, die der Betrieb oder die Instandhaltung des Gerätes verursachen kann. Das Dokument enthalt Angaben zum korrekten Umgang mit dem Gerät.

Lesen Sie theses Dokument vor dem Einsatz, damit Sie mit Einsatzbedingungen, Installation und Betrieb vertraut werden. Bewahren Sie das Dokument während der gesamten Einsatzdauer des Gerätes auf.

Für eine detailierte Beschreibung des Geräteslesen Sieitte die Bedienungsanleitung und das Programmhandbuch.

1.1 Verwendete Symbole

▶ Handlungsanweisung

Reaktion,Ergebnis

[...] Bezeichnung von Tasten, Schaltflächen oder Anzeigen

Querverweis

Wichtiger Hinweis

Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich.

Information

Ergänzender Hinweis

1.2 Verwendete Warnhinweise

VORSICHT

Warning vor Personenschäden.

Leichte, reversible Verletzungen sind möglich.

2 Sicherheitshinweise

These Anleitung ist Bestandteil des Gerätes. Sie enthalt Texte und Abbildungen zum korrekten Umgang mit dem Gerät und muss vor einer Installation oder dem Einsatz gelesen werden.

Beachten Sie die Sicherheitshinweise. Verwenden Sie das Gerät bestimmungsgemäß.

Der Einbau und Anschluss muss den gültigen nationalen und internationalen Normen entsprechchen. Die Verantwortungträgt derjenige, der das Gerät installiert.

An den Anschlüssen)durfen nur die in den technischen Daten, bzw. auf dem Geräteaufdruck angegebenen Signale eingespeist werden.

VORSICHT

Unsichtbares Infrarotlicht

Die Beleuchtungseinheit strahlt für das menschliche Auge unsichttbares Infrarotlicht der Risikogruppe 1 aus (IEC 62471:2006).

Die Netzhaut des Auges kann durch das Infrarotlicht beschädigt werden.

Beleuchtungseinheit mit den beschriebenen Einrichtungen und Einstellungen verwenden.

Blick in den Infrarotstrahl vermeiden.
Sicherheitshinweis beachten ( 2.1)

DE

2.1 Sicherheitshinweis

ACHTUNG Dieses Produkt strahlt Infrarotlicht aus.

Klassifizierung nach IEC 62471:2006 Risikogruppe 1

3 Bestimmungsgemeße Verwendung

Die Beleuchtungseinheit beleuchtete eine Szene mit infrarotem Licht. Ein Sensor verarbeitet das von den Oberflächen reflektierte infrarote Licht.

Die Beleuchtungseinheitarf als Komponente eines optischen Systems ausschließlich mit den folgenden Geräten verwendet werden:

O3M150 Mobile 3D Sensor
O3M160 Mobile 3D Sensor
O3M151 Smart Sensor
O3M161 Smart Sensor
O3M250 Mobile 3D Camera
O3M260 Mobile 3D Camera
O3M251 Mobile 3D Smart Camera
O3M261 Mobile 3D Smart Camera
O3M271 Mobile 3D Smart Camera

4 Lieferumfang

O3M950 / O3M960 / O3M970 Beleuchtungseinheit
- Kurzanleitung

Die Beleuchtungseinheit wird ohne Sensor, Montage-, Anschlusszubehr und Software geliefert.

5 Zubehör

Zum Betrieb der Beleuchtungseinheit wird das folgende Zubehör besteht:

Bezeichnung Art.-Nr.
Mobile 3D Sensor O3M150 / O3M160 / O3M250 /	O3M260
Smart Sensor O3M151 / O3M161 / O3M251 / O3M261 / O3M271
MCI-Verbindungskabel zwischen Sensor und Beleuchtingseinheit	E3M121 (Varianten: E3M122, E3M123)
Stromversorgungskabel für Beleuchtingseinheit	E3M131 (Varianten: E3M132, E3M133)

Informationen zum Zubehör unter:

www.ifm.com

6 Montage

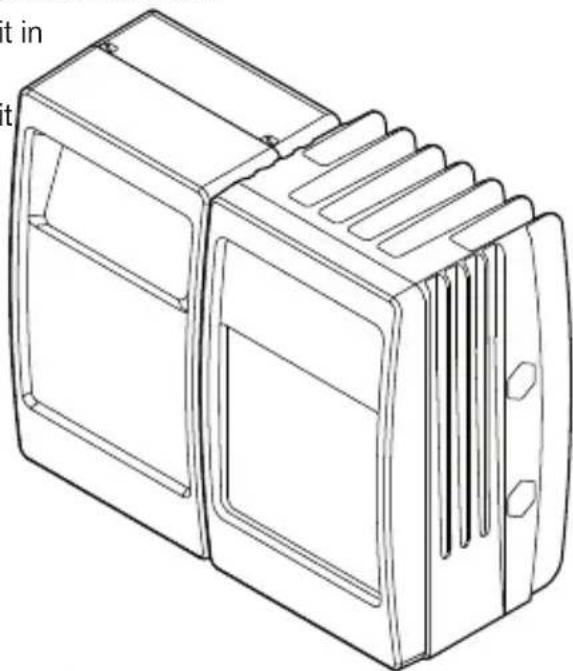

Der Sensor wird mit der Beleuchtungseinheit als System betrieben.

Achten Sie bei der Montage auf die folgenden Hinweise:

Sensor und Beleuchtungseinheit in Kombination betreiben.
Sensor und Beleuchtungseinheit mit einem Abstand von 0 bis 2,80 m montieren.

Das passende MCI-Verbindungskabel je nach Abstand wahlen.

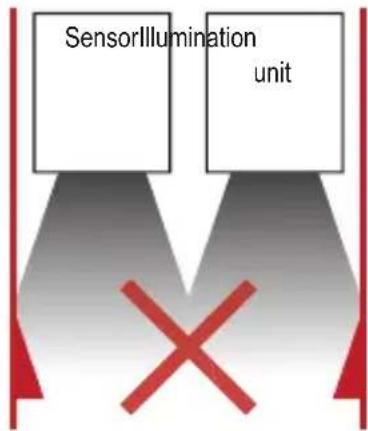

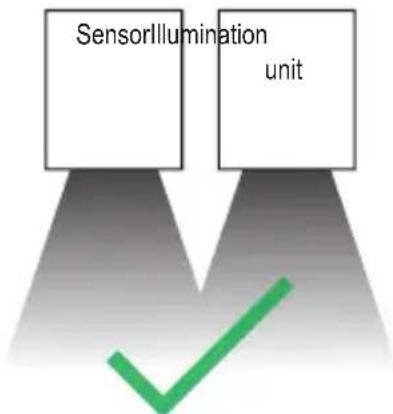

Ausleuchtungsbereich der Beleuchtungseinheit im Nahbereich (bis 50 cm) von Anbauteilen freihalten.
Leitungen mit Zugentlastungen verwenden.

DE

6.1 Montagezubehör

Abhängig vom vorgesehenen Einbauort und von der Einbauweise steht z.B. folgenden Montagezubehor zur Verfügung:

Bezeichnung Art.-Nr.
Montageset U-förmig(u-förmige Halterung mit Einstellmöglichkeit für Bauform O3Mxxx)	E3M100
Montageset U-förmig, schwarz(u-förmige Halterung mit Einstellmöglichkeit für Bauform O3Mxxx)	E3M102
Montageset Rundprofil Ø 14 mm(Klemmzylinder und Haltablelement für Bauform O3Mxxx)	E3M103
Rundprofil gerade Ø 14 mm, Länge 130 mm, M12 E20939
Rundprofil abgewinkelt Ø 14 mm, Länge 200 mm, M12 E20941

Informationen zum Zubehör unter: www.ifm.com

7 Elektrischer Anschluss

ACHTUNG

Das Geratarf nur von einer Elektrofachkraft installiert werden.

Gerat der Schutzklasse III (SK III)

Die elektrische Versorgungarf nur uber PELV-Stromkreise erfolgen.

Stromversorgung vor elektrischen Anschluss spannungsfrei schalten.

ACHTUNG

Die im Datenblatt angegebene IP-Schutzart wird nur bei fest verschraubten M12-Steckverbindern gewährleistet.

Das Gerät kann durch locker verschraubte M12-Steckverbinder beschädigt werden.

Die M12-Steckverbinder fest mit dem Gerät verschrauben.

DE

7.1 Anschlussbelegung Beleuchtingseinheit

(1) MCI - Modulation and Communication Interface
Verbindung Sensor - Beleuchungseinheit
Nur original ifm Kabel E3M121, E3M122 oder E3M123 verwenden.
(2) Stromversorgung
M12 Stecker, A-kodiert, 4-polig
2 1 3 4	1 GND 2 9..32 V 3 9..32 V 4 GND

Beachten Sie vor dem Anschlieben die folgenden Hinweise:

Alle 4 Adern des M12-Steckers fur die Stromversorgung verwenden.

Unnötig lange Kabel verursachen einen zusätzlichen Spannungsabfall. Das Kabel für die Stromversorgung möglichst kurz halten.
Über das Kabel für die Stromversorgung konnen bis zu 14 A fließen. Den Querschnitt des Kabels ausreichend dimensionieren.
Original ifm Kabel E3M131, E3M132 oder E3M133 verwenden.

8 Inbetriebnahme

8.1 Sensor in Betriebnehmen

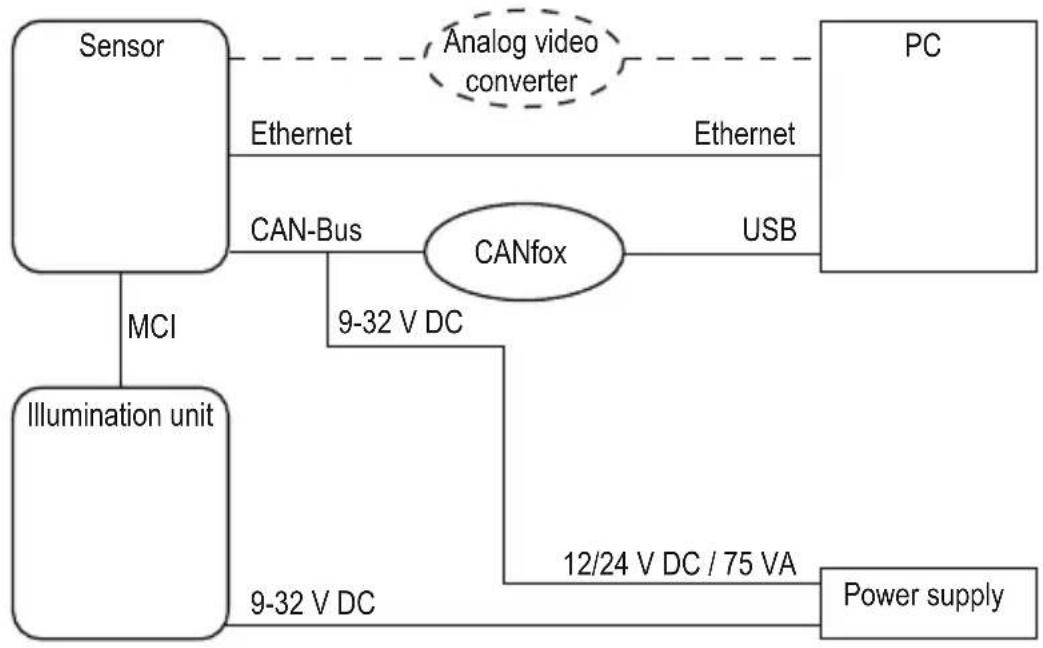

Um den Sensor in Betrieb zunehmen, führen Sie die folgenden Anweisungen aus.

1. Stromversorgung trennen.
2. Sensor und Beleuchtungseinheit mit MCI-Kabel verbinden.
3. Sensor mit Ethernet-Kabel verbinden.
4. Sensor mit Sensorkabel für CAN-Bus und Stromversorgung verbinden.

Das Sensorkabel verbindet die Stromversorgung und CAN mit dem Sensor.

1. Beleuchtungseinheit mit Stromversorgung verbinden.
2. CANfox USB-Interface per USB mit PC und per Adapterkabel mit CAN verbinden.
3. Stromversorgung herstellen.

Bei der ersten Inbetriebnahme koppelt sich der Sensor mit der Beleuchtungseinheit. Das Koppeln kann bis zu 60 s dauern.

9 Zulassungen/Normen

Die EU-Konformitätserklarung ist abrufbar unter:

www.ifm.com

10 Hinweis zur Software

Dieses Gerät enthalt (ggf. veränderte) Open Source Software, die besonderen Lizenzbestimmungen unterliegt.

Urheberrechtliche Hinweise und Lizenzbestimmungen unter: www.ifm.com/int/GNU

Bei Software, die der GNU General Public License bzw. der GNU Lesser General Public License unterfällig, kann der Quelltext gegen Übernahme der Kopier- und Versandgebühren angefordert werden.
