Produkttyp	Laser-Lichtschranke
Marke	IFM
Modell	OG5058
Kategorie	Beleuchtung
Spannungsversorgung	24 V DC, galvanisch getrennte Versorgung mit Überlastschutz
Anschluss	BN = braun, BU = blau, BK = schwarz; Diagnoseausgang max. 10 mA
Hauptfunktionen	Berührungslose Erfassung, Schaltausgang, Empfindlichkeitsprogrammierung (statische/bewegliche Objekte), Einstellhilfe, Verriegelung/Entriegelung, Diagnoseausgang
LED-Anzeige	Grün: Gerät betriebsbereit; Gelb: Ausgang geschaltet; Rot: Detektionsfehler; Gelb+Rot abwechselnd: Kurzschluss oder interner Fehler
Reichweite	Variabel je nach Etikett (maximale Reichweite standardmäßig)
Laserklasse	Laserklasse 2 – nicht in den Strahl blicken
Montage	Empfänger mit Montagewinkel montieren; Sender auf Empfänger ausrichten; Vibrationen vermeiden
Einstellhilfe	Einstelltaste am Sender: erhöht vorübergehend die Lichtintensität für 15 Min.
Empfindlichkeitsprogrammierung (statische Objekte)	2 s auf Empfängertaste drücken, um in den Programmiermodus zu gelangen, dann mit und ohne Objekt messen
Empfindlichkeitsprogrammierung (bewegliche Objekte)	Während der Messung mindestens zwei Objekte durchlaufen lassen
Verriegelung/Entriegelung	10 s auf Empfängertaste drücken zum Verriegeln; Entriegelung durch erneutes 10-s-Drücken
Wartung	Linsen ohne Lösungsmittel oder aggressive Reinigungsmittel reinigen
Diagnoseausgang	Schaltet bei Detektionsfehler, Kurzschluss oder internem Fehler; setzt sich nach Fehlerbehebung zurück
Schutz	Überlastschutz über Spannungsversorgung; Kurzschlusserkennung
Betriebstemperatur	Nicht spezifiziert (Schätzung: -25 bis +60 °C)
Schutzart	Nicht spezifiziert (Schätzung: IP67)

Häufig gestellte Fragen - OG5058 IFM

Wie schließe ich das Gerät an?

Verwenden Sie die farbigen Drähte: BN (braun) für die Spannungsversorgung, BU (blau) für Masse und BK (schwarz) für den Ausgang. Der Diagnoseausgang (fc-output) unterstützt max. 10 mA. Siehe Anschlussplan Seite 17 der Anleitung.

Wie stelle ich die Empfindlichkeit für statische Objekte ein?

Drücken Sie die Einstelltaste am Empfänger etwa 2 Sekunden lang, bis die rote LED blinkt. Messen Sie dann zuerst mit Objekt (einmal drücken) und dann ohne Objekt (einmal drücken). Die gelbe und grüne LED blinken abwechselnd während der Programmierung.

Wie stelle ich die Empfindlichkeit für bewegliche Objekte ein?

Nach Aktivierung des Programmiermodus (2 s langer Tastendruck) lassen Sie während der ersten Messung mindestens zwei Objekte durch den Erfassungsbereich laufen (einmal drücken), dann wiederholen Sie dies ohne Objekt (einmal drücken). Die Zelle passt die Empfindlichkeit an, um bewegliche Objekte zu unterscheiden.

Was bedeuten die LEDs des Geräts?

Grüne LED: Gerät betriebsbereit. Gelbe LED: Schaltausgang aktiv. Rote LED: Detektionsfehler (Fehlausrichtung, verschmutzte Linsen). Gelb+Rot blinkend: Kurzschluss (2 Hz) oder interner Fehler (1 Hz).

Wie verriegele oder entriegele ich die Zelle?

Zum Verriegeln drücken Sie die Einstelltaste am Empfänger 10 Sekunden lang. Die gelbe und grüne LED blinken und erlöschen dann: die Zelle ist verriegelt. Zum Entriegeln erneut 10 Sekunden drücken.

Wie reinige ich die Linsen?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Lösungsmittel oder Chemikalien, die die Kunststofflinsen beschädigen könnten.

Welche Laserklasse und welche Vorsichtsmaßnahmen sind zu beachten?

Das Gerät verwendet einen Laser der Klasse 2. Blicken Sie niemals direkt in den Strahl. Warnschilder müssen in der Nähe der Zelle angebracht werden.

Wie verwende ich die Einstellhilfe?

Drücken Sie die Einstelltaste am Sender: Die rote LED blinkt, dann blinken die grüne und gelbe LED abwechselnd. Die Lichtintensität wird erhöht, um die Ausrichtung zu erleichtern. Die Funktion deaktiviert sich nach 15 Minuten oder bei erneutem Drücken.

Welche Funktion hat der Diagnoseausgang?

Der Diagnoseausgang (fc-output) schaltet bei Detektionsfehler (Fehlausrichtung, Verschmutzung), Kurzschluss oder internem Fehler. Er setzt sich nach Fehlerbehebung automatisch zurück (ca. 4 s bei Detektionsfehler, 2 s bei Kurzschluss).

Was tun bei Detektionsfehler?

Überprüfen Sie die Ausrichtung von Sender und Empfänger, reinigen Sie die Linsen. Wenn die rote LED weiterhin leuchtet, führen Sie eine Empfindlichkeitseinstellung durch. Bei Kurzschluss schaltet der Ausgang ab und die LEDs blinken; beseitigen Sie den Kurzschluss, um den Betrieb wiederherzustellen.

BEDIENUNGSANLEITUNG OG5058 IFM

Einweglichtschranke OG Laser

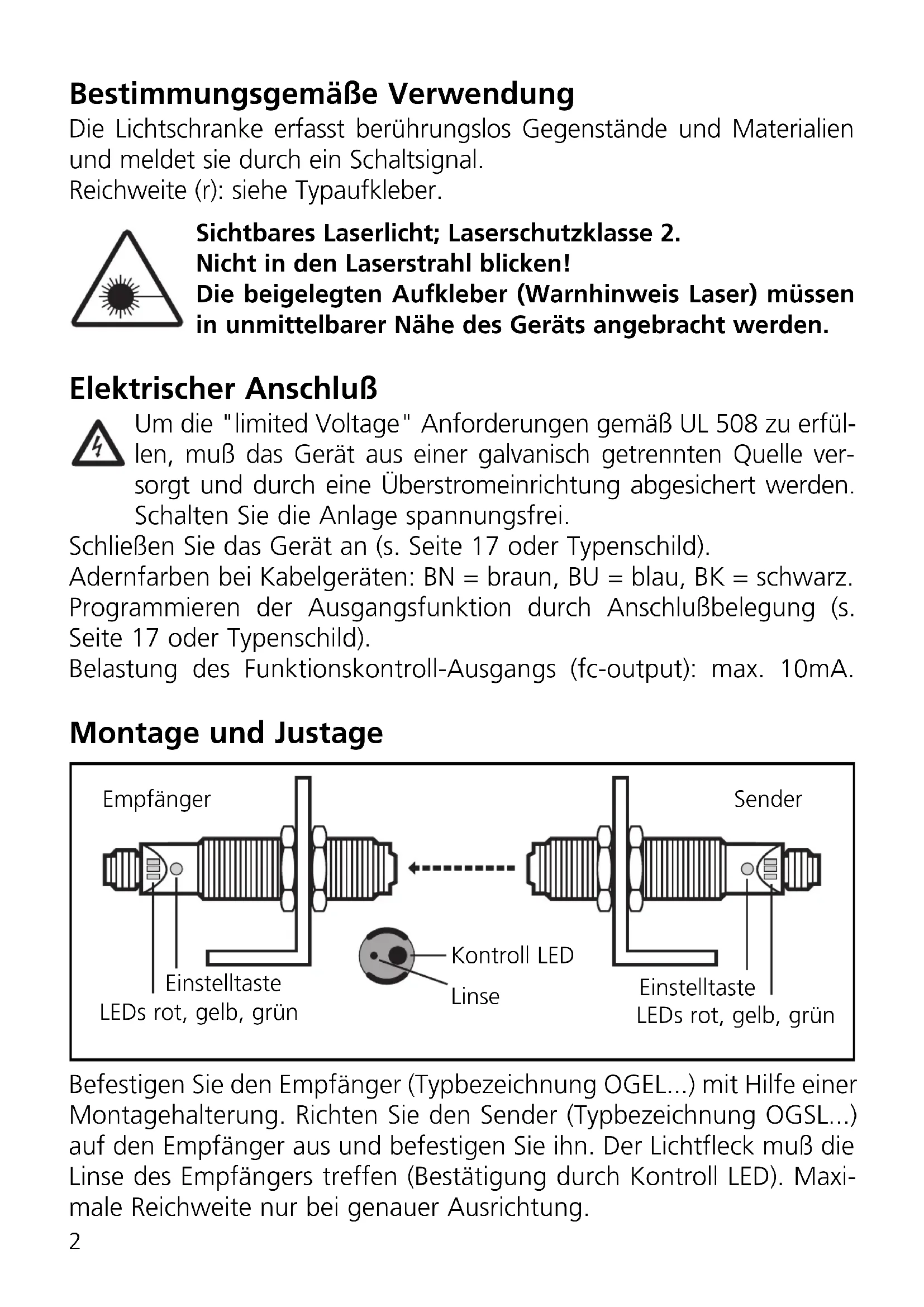

Bestimmungsgemäß Verwendung

Die Lichtschranke erfasst berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

Reichweite (r): siehe Typaufkleber.

Sichtbares Laserlicht; Laserschutzklasse 2. Nicht in den Laserstrahlblicken!

Die beigelegten Aufkleber (Warnhinweis Laser) mussen in unmittelbarer Höhe des Geräts angebracht werden.

Elektrischer Anschluß

Um die "limited Voltage" Anforderungen gemäß UL 508 zu erfüllen, muß das Gerät aus einer galvanisch getrennten Quelle versorgt und durch eine Überstromeinrichtung abgesichert werden. Schalten Sie die Anlage spannungsfrei.

SchlieBen Sie das Gerät an (s. Seite 17 oder Typenschild).

Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz.

Programmieren der Ausgangsfunktion durch Anschlußbelegung (s. Seite 17 oder Typenschild).

Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA.

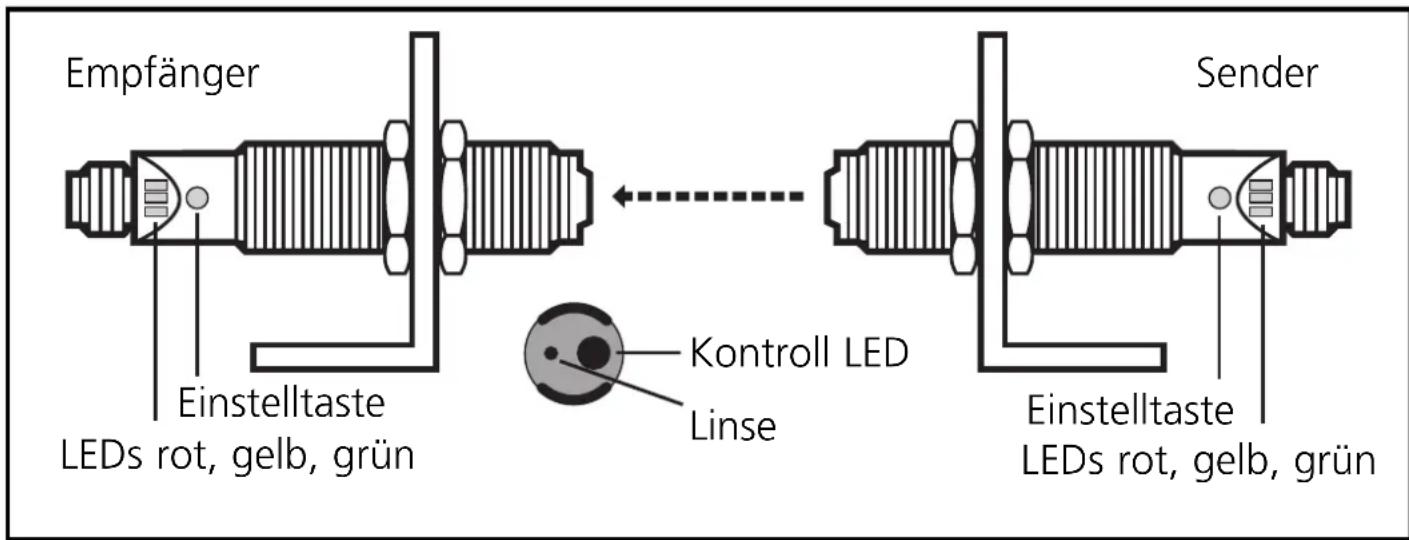

Montage und Justage

Befestigen Sie den Empfänger (Typbezeichnung OGEL...) mit Hilfe einer Montagehalterung. Richten Sie den Sender (Typbezeichnung OGSL...) auf den Empfänger aus und befestigen Sieihn. Der Lichtfleck muß die Linse des Empfängers treffen (Bestätigung durch Kontroll LED). Maximale Reichweite nur bei genauer Ausrichtung.

Befestigen Sie das Gerät so, daß sich die Einbaulage nicht verändern kann (vermeiden Sie insbesondere starke Vibrationen!).

Lasgeräte mit sehr keinem Lichtfleck-Duchmesser sind stark fokussiert; geringste Veränderungen der Einbaulage konnenDMAher zur Dejustage führen.

Justierhilfe:

Der Sender hat zur Ausrichtung eine Justierhilfe integriert.

Nach dem Drücken der Einstelltaste am Sender blinkt zuerst die rote LED, danach blinken abwechselnd die grüne und die gelbe LED. Die Intensität des Sendelichts ist nun erhöht und der Sendelichtfleck deutlich sightbar. Nach erneutem Drücken leuchtet die grüne LED wieder und das Sendelicht ist wieder auf normale Intensität gesetzt.

Wird die Taste nicht ein zweites mal gedrückt, wird das Sendelicht nach ca. 15 min. auf normale Intensität gesetzt.

Wichtig! Inbetriebnahme

Die Lichtschranke ist ohne weitere Einstellungen betriebsbereit (plug and play) und auf Reichweite max. eingestellt. Dies bedeutet, daß die Lichtschranke mit maximaler Betriebsreserve betrieben wird. Die nachfolgend beschrieben Einstellungen sind nur erforderlich wenn z.B. teiltransparente Objekte erfasst werden sollen.

Einstellen der Empfindlichkeit bei stillstehenden Objekten

1	Gerät in den Programmiermodus schalten. Empfänger Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus.
2	Empfindlichkeit mit Objekt einstellen. Drücken Sie 1 mal.
	LEDs gelb und grün verlösen für ca. 1s, blinken dann wieder im Wechsel.

3	Empfindlichkeit ohne Objekt einstellen. Drücken Sie 1 mal.
	LEDs gelb und grün verlösen für ca. 1s, danach leuchtet die grüne LED. Das Gerät ist im Betriebsmodus.

Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-signal und Dunkelsignal sind annahernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach gibt das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über

Einstellen der Empfindlichkeit bei bewegten Objekten

1	Gerät in den Programmiermodus schalten. Empfänger Sender Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus.
2	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen. Drücken Sie 1 mal. Empfänger Sender← Drucken Sie 1 mal.
	LEDs gelb und grün verlösen für ca. 1s, blinken dann wieder im Wechsel.

3	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen. Empfänger Drücken Sie 1 mal. ←→ Sender
	LEDs gelb und grün verlösen für ca. 1s, danach leuchtet die grüne LED. Das Gerät ist im Betriebsmodus.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-signal und Dunkelsignal sind annahernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach Goes das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen maximaler Empfindlichkeit:

• Gehen Sie in den Programmiermodus (s. Schritt 1).
• Unterbrechen Sie den Lichtstrahl.
• Drucken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Verriegeln

Drücken Sie 10s lang.

Die rote LED blinkt kurz, danach blinken die LEDs gelb und grün im Wechsel; nach 10s verlösen die LEDs, das Gerät ist verriegelt.

Entriegeln

Drücken Sie 10s lang.

→

Nach 10s verlösen die LEDs, Die Verriegelung ist aufgehoben.

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs und durch Funktionskontroll-Ausgang.

LED grün leuchtet	Gerät ist betriebsbereit.
LED gelb leuchtet	Ausgang ist geschaltet.
LED rot leuchtet	Störung bei der Objekterfassung, z. B. Dejustierung, Verschmutzung der Linsen.
LEDs gelb + rot	Blinken abwechselnd, 2 Hz: Ausgang kurzgeschlossen. Blinken abwechselnd, 1 Hz: Interne Störung. (Ausgang ist nicht geschaltet).

Funktionskontroll-Ausgang

(nicht bei Geräten mit Kabelanschluß)

• Schaltet bei Störung der Objekterfassung (mangelhafte Objektenkennung, Dejustierung, Verschmutzung der Linsen) nach ca. 4s; wird zurückgesetzt ca. 4s nach dem das Objekt wieder eindeutig erfaßt wird.
• Schaltet bei Kurzschluß des Schaltausgangs(sofort; wird zurückgesetzt ca. 2s nach Beseitigung der Störung.
• Schaltet bei interner Störung(sofort; wird nur durch Ausschalten und erneutes Einsatzen der Betriebsspannung zurückgesetzt.

Wartung

Halten Sie die Linsen des Geräts von Verschmutzungen frei.
Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die die Kunststofflinsen beschädigen konnten.
