Type de produit	Barrage photoélectrique laser
Marque	IFM
Modèle	OG5058
Catégorie	Éclairage
Alimentation	24 V CC, alimentation isolée galvaniquement avec protection contre les surcharges
Raccordement	BN = brun, BU = bleu, BK = noir ; sortie diagnostique max 10 mA
Fonctions principales	Détection sans contact, sortie de commutation, programmation de sensibilité (objets statiques/mobiles), aide au réglage, blocage/déblocage, sortie diagnostique
Indication LED	Verte : appareil opérationnel ; Jaune : sortie commutée ; Rouge : erreur de détection ; Jaune+Rouge alterné : court-circuit ou erreur interne
Portée	Variable selon l'étiquette (portée maximale par défaut)
Classe laser	Laser classe 2 - ne pas regarder dans l'axe
Montage	Monter le récepteur avec équerre de fixation ; orienter l'émetteur vers le récepteur ; éviter les vibrations
Aide au réglage	Bouton de réglage sur l'émetteur : augmente temporairement l'intensité lumineuse pendant 15 min
Programmation sensibilité (objets statiques)	Appuyer 2s sur récepteur pour entrer en mode prog, puis mesurer avec et sans objet
Programmation sensibilité (objets mobiles)	Laisser passer au moins deux objets pendant la mesure
Blocage/Déblocage	Appuyer 10s sur récepteur pour bloquer ; déblocage en appuyant à nouveau 10s
Entretien	Nettoyer les lentilles sans solvants ni produits agressifs
Sortie diagnostique	Commute en cas d'erreur de détection, court-circuit ou erreur interne ; se réinitialise après élimination
Protection	Protection contre les surcharges via alimentation ; court-circuit détecté
Température de fonctionnement	Non spécifiée (estimation : -25 à +60 °C)
Indice de protection	Non spécifié (estimation : IP67)

FOIRE AUX QUESTIONS - OG5058 IFM

Comment raccorder l'appareil ?

Utilisez les fils de couleur : BN (brun) pour l'alimentation, BU (bleu) pour la masse et BK (noir) pour la sortie. La sortie diagnostique (fc-output) supporte max 10 mA. Consultez le schéma de raccordement page 17 de la notice.

Comment régler la sensibilité pour des objets statiques ?

Appuyez sur le bouton de réglage du récepteur pendant environ 2 secondes jusqu'à ce que la LED rouge clignote. Ensuite, mesurez d'abord avec l'objet (appuyez une fois), puis sans objet (appuyez une fois). Les LED jaune et verte clignotent alternativement pendant la programmation.

Comment régler la sensibilité pour des objets mobiles ?

Après avoir activé le mode programmation (appui long de 2s), laissez passer au moins deux objets dans la zone de détection pendant la première mesure (appuyez une fois), puis faites de même sans objet (appuyez une fois). La cellule ajuste la sensibilité pour discriminer les objets en mouvement.

Que signifient les LED de l'appareil ?

LED verte : appareil opérationnel. LED jaune : la sortie de commutation est activée. LED rouge : erreur de détection (mauvais alignement, lentilles sales). LED jaune+rouge clignotant : court-circuit (2 Hz) ou erreur interne (1 Hz).

Comment bloquer ou débloquer la cellule ?

Pour bloquer, appuyez sur le bouton de réglage du récepteur pendant 10 secondes. Les LED jaune et verte clignotent puis s'éteignent : la cellule est bloquée. Pour débloquer, appuyez à nouveau 10 secondes.

Comment nettoyer les lentilles ?

Utilisez un chiffon doux et sec. N'utilisez jamais de solvants ou de produits chimiques qui pourraient endommager les lentilles en plastique.

Quelle est la classe laser et quelles précautions prendre ?

L'appareil utilise un laser de classe 2. Ne regardez jamais directement dans le faisceau. Les étiquettes d'avertissement doivent être apposées près de la cellule.

Comment utiliser l'aide au réglage ?

Appuyez sur le bouton de réglage de l'émetteur : la LED rouge clignote, puis les LED verte et jaune clignotent alternativement. L'intensité lumineuse est augmentée pour faciliter l'alignement. La fonction se désactive après 15 minutes ou en appuyant à nouveau.

Quelle est la fonction de la sortie diagnostique ?

La sortie diagnostique (fc-output) commute en cas d'erreur de détection (mauvais alignement, encrassement), de court-circuit ou d'erreur interne. Elle se réinitialise automatiquement après élimination du défaut (environ 4s pour une erreur de détection, 2s pour un court-circuit).

Que faire en cas de défaut de détection ?

Vérifiez l'alignement de l'émetteur et du récepteur, nettoyez les lentilles. Si la LED rouge reste allumée, effectuez un réglage de sensibilité. En cas de court-circuit, la sortie se coupe et les LED clignotent ; supprimez le court-circuit pour rétablir le fonctionnement.

MODE D'EMPLOI OG5058 IFM

efector200

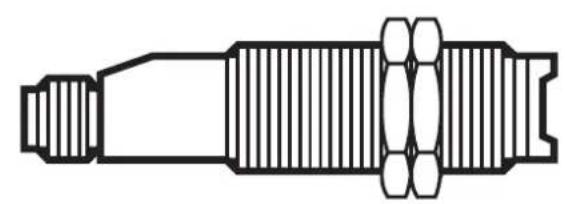

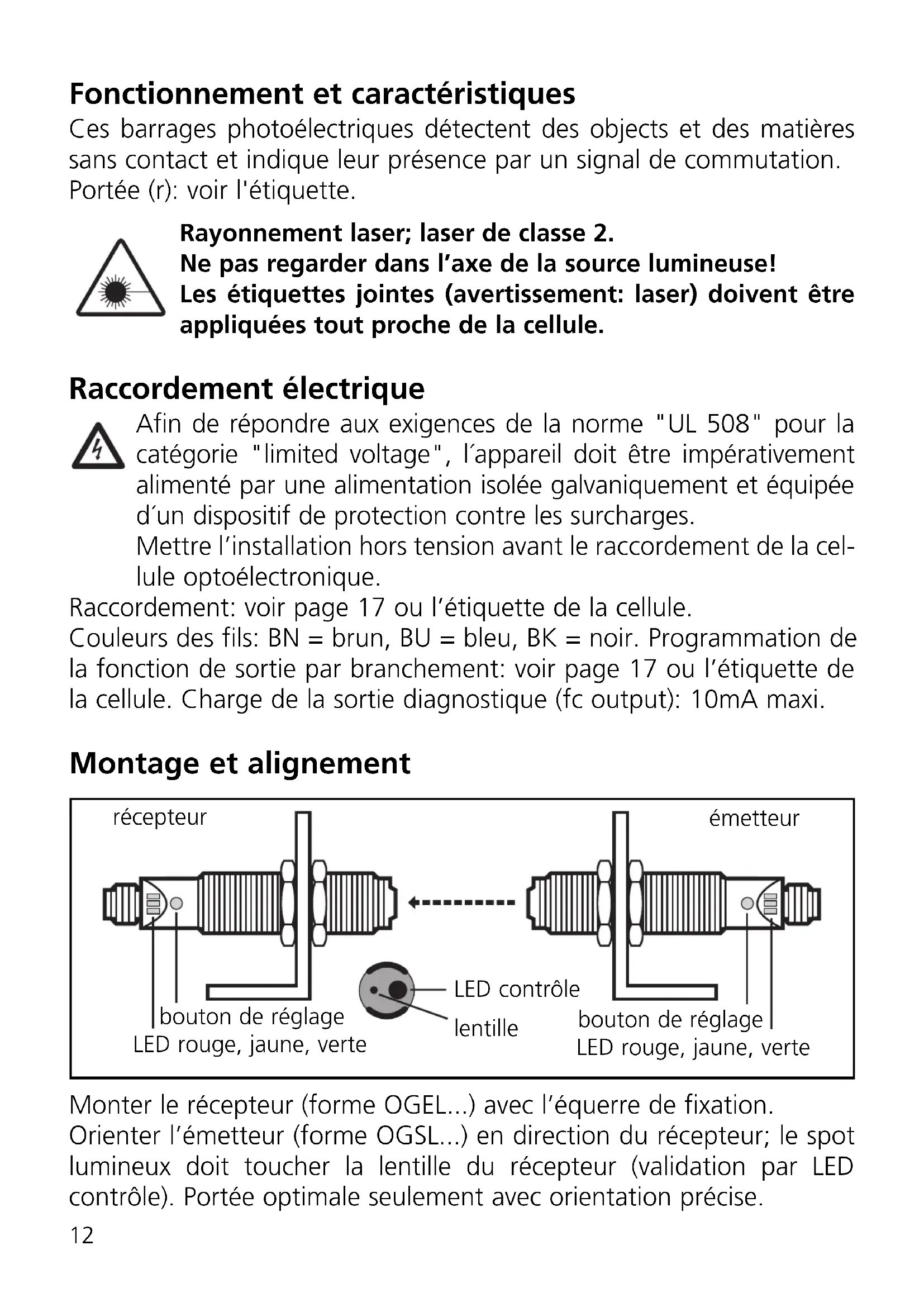

Fonctionnement et caractéristiques

Ces barrages photoélectriques détectent des objets et des matières sans contact et indiquent leur présence par un signal de commutation. Portée (r) : voir l'étiquette.

Ne pas regarder dans l'axe de la source lumineuse!

Les étiquettes jointes (avertissement: laser) doivent être appliquées tout près de la cellule.

Raccordement électrique

Afin de répondre aux exigences de la norme "UL 508" pour la catégorie "limited voltage", l'appareil doit être impérativement alimenté par une alimentation isolée galvaniquement et équipée d'un dispositif de protection contre les surcharges.

Mettre l'installation hors tension avant le raccordement de la cellule optoelectronique.

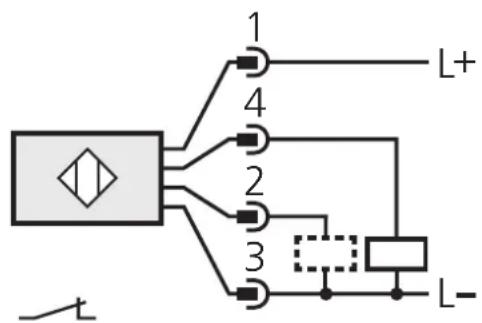

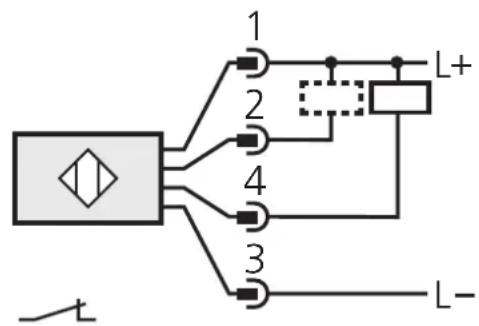

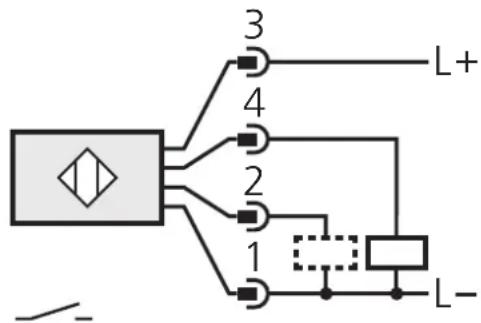

Raccordement: voir page 17 ou l'étiquette de la cellule.

Couleurs des fils: BN = brun, BU = bleu, BK = noir. Programmation de la fonction de sortie par branchement: voir page 17 ou l'étiquette de la cellule. Charge de la sortie diagnostique (fc output): 10mA maxi.

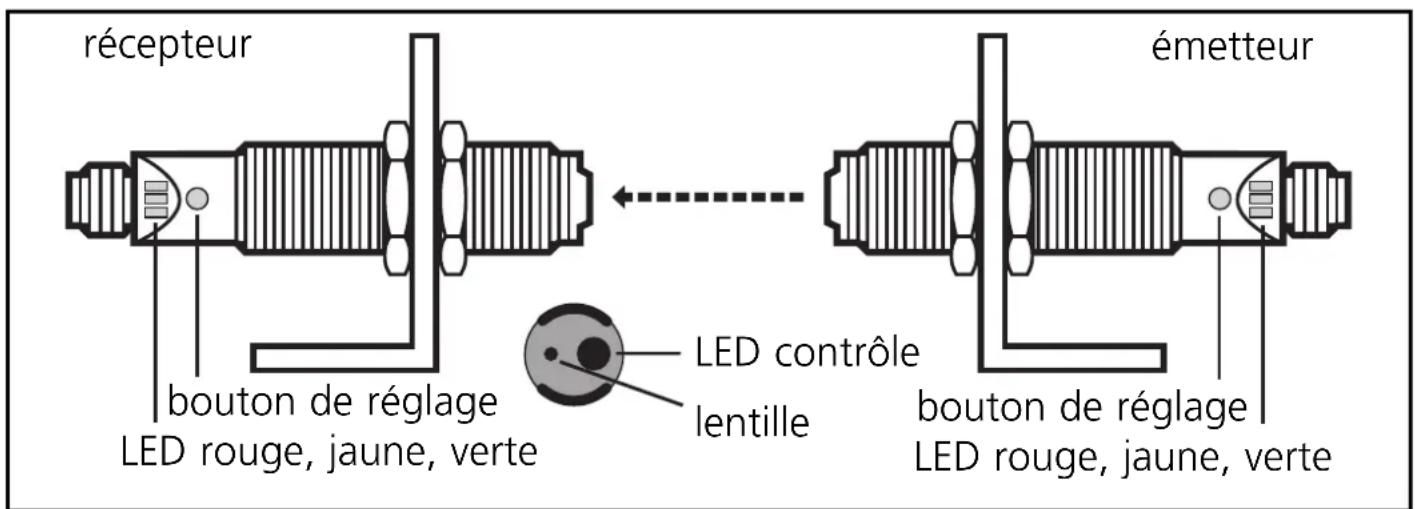

Montage et alignement

Monter le récepteur (forme OGEL...) avec l'équerre de fixation.

Orienter l'émetteur (forme OGPL...) en direction du récepteur; le spot lumineux doit toucher la lentille du récepteur (validation par LED contrôle). Portée optimale seulement avec orientation précise.

Monter la cellule afin que sa position de montage ne puisse pas changer (éviter surtout des vibrations de forte intensité!). Les cellules avec un très petit diamètre du spot lumineux sont fortement le plus faible changement de la position de montage peut provoquer alignement.

Aide au réglage

Pour orienter la cellule, l'émetteur possède une aide au réglage.

Après pression sur le bouton de réglage de l'émetteur la LED rouge clignote, ensuite les LED verte et jaune clignotent alternativement. L'intensité de la lumière émise est augmentée et le spot lumière est clairement visible. En appuyant encore une fois la LED verte est allumée de nouveau et la lumière émise est mise de nouveau à l'intensité normale.

Si le bouton-poussoir n'est pas appuyé une deuxième fois, la lumière émise est mise à l'intensité normale après env. 15 min.

Important! mise en service

Le barrage photoélectrique est disponible sans effectuer des réglages (plug and play) et est réglé à la portée maximale. Cela signifie que le barrage photoélectrique fonctionne avec une capacité de réserve maximale. Les réglages décrits ci-dessous ne sont nécessaires que si, par exemple, des objets partiellement transparents doivent être détectés.

Réglage de la sensibilité en cas d'objets statiques

1	Activer le mode programmation de la cellule. récepteur émetteur Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternatively. La cellule est en mode programmation.
2	Régler la sensibilité avec l'objet. récepteur Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternatively.

3	Régler la sensibilité sansobjet. récepteur Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite la LED verte s'allume. La cellule est en mode fonctionnement.

Vous pouvez également procéder dans l'ordre inverse : mesurer d'abord sans objet, ensuite avec l'objet.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite, la cellule passe au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité en cas d'objets mobiles

1	Activer le mode programmation de la cellule. récepteur émetteur Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternatively. La cellule est en mode programmation.
2	Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détction de l'optique. récepteur Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternatively.

3	Durant la mesure (env. 1s) faisser passer au moins deux objets à travers la zone de détction de l'optique. récepteur Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite la LED verte s'allume. La cellule est en mode fonctionnement.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité maximale*

• Passer au mode programmation (étape 1).
• Interrompre le faisceau.
• Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).

Blocage

récepteur Appuyer pendant 10s.

→

La LED rouge clignote brièvement ensuite les LED jaune et verte clignotent alternatively; après 10s les LED s'éteignent, la cellule est bloquée.

Déblocage

Après 10s les LED s'éteignent, le déblocage est annulé.

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED et par sortie diagnostique.

LED verte est allumée	L'appareil est operationnel.
LED jaune est allumée	La sortie est commutée.
LED rouge est allumée	Erreur lors de la détction de l'objet, par ex. mauvaisdésalignment, encrassement des lentilles.
LED jaune + rouge	Clignotent altern., 2Hz: sortie en état de courts-circuits. Clignotent alternatively, 1Hz: erreur interne (sortie pas commutée).

La sortie diagnostique

(pas pour les cellules avec raccordement par câble)

• Commute en cas d'erreur lors de la détection de l'objet (mauvaise détection de l'objet, désalignement, encrassement des lentilles) après env. 4s, est réinitialisée 4s après que l'objet est de nouveau détecté correctement.
• Commute immédiatement en cas de court-circuit de la sortie de commutation, est réinitialisée env. 2s après élimination de l'erreur.
• Commute en cas d'erreur interne, n'est réinitialisée que par la mise hors tension et ensuite la mise sous tension.

Entretien

Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.

PIN 2 = fc-output
