Type de produit	Barrage photoélectrique (émetteur/récepteur)
Marque	IFM
Modèle	OG5041
Alimentation	24 V DC (type)
Raccordement électrique	Alimentation isolée galvaniquement, protection contre surcharges
Code couleurs fils	BN = brun, BU = bleu, BK = noir
Programmation sortie	Par branchement
Montage	Avec équerre de fixation, orientation précise
Mise en service	Plug and play, réglage possible pour objets transparents
Réglage sensibilité (statique)	Mode programmation puis mesure avec et sans objet
Réglage sensibilité (mobile)	Laisser passer au moins deux objets durant la mesure
Indicateur LED verte	Appareil opérationnel
Indicateur LED jaune	Sortie commutée
Indicateur LED rouge	Erreur de détection (mauvais réglage, encrassement)
Sortie diagnostique	Commute en cas d'erreur (objet, court-circuit, interne)
Protection court-circuit	Oui, signalée par LEDs jaune+rouge clignotantes
Entretien	Nettoyage des lentilles sans solvants ni produits abrasifs
Sécurité	Mettre hors tension avant raccordement, conforme UL 508 limited voltage
Blocage/Déblocage	Appuyer 10 s pour bloquer/débloquer la programmation

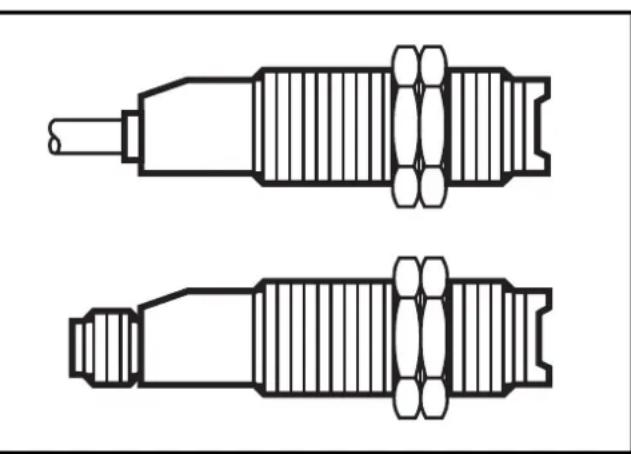

Type de raccordement	Câble ou connecteur selon version

FOIRE AUX QUESTIONS - OG5041 IFM

Comment installer le capteur OG5041 ?

Montez le récepteur (forme OGE-...) avec l'équerre de fixation. Orientez l'émetteur (forme OGS-...) en direction du récepteur et fixez-le de la même manière. Une orientation précise est nécessaire pour une portée optimale.

Comment régler la sensibilité pour des objets statiques ?

1. Activez le mode programmation en appuyant sur le bouton du récepteur pendant environ 2 s jusqu'à ce que la LED rouge clignote. Les LED jaune et verte clignotent alternativement. 2. Placez l'objet et appuyez une fois sur le bouton. 3. Retirez l'objet et appuyez à nouveau. La cellule revient en mode fonctionnement.

Comment régler la sensibilité pour des objets mobiles ?

1. Activez le mode programmation. 2. Laissez passer au moins deux objets dans la zone de détection pendant la mesure (environ 1 s) et appuyez une fois. 3. Laissez passer à nouveau au moins deux objets et appuyez une fois. La cellule est alors réglée.

Que signifient les différentes LED ?

LED verte clignotante : appareil opérationnel. LED jaune clignotante : sortie commutée. LED rouge clignotante : erreur de détection (mauvais réglage, encrassement). LEDs jaune+rouge clignotantes alternativement à 2 Hz : court-circuit ; à 1 Hz : erreur interne.

Que faire en cas d'erreur de détection (LED rouge) ?

Vérifiez le réglage de la sensibilité, l'alignement émetteur/récepteur et la propreté des lentilles. La sortie diagnostique commute après environ 4 s en cas d'erreur et se réinitialise 4 s après une détection correcte.

Comment nettoyer les lentilles du capteur ?

Nettoyez les lentilles sans utiliser de solvants ni de produits qui pourraient les abîmer. Utilisez un chiffon doux et sec ou un nettoyant pour lentilles en plastique.

Comment raccorder électriquement le capteur ?

Mettez l'installation hors tension. Raccordez les fils selon les codes : BN = brun (alimentation +), BU = bleu (alimentation -), BK = noir (sortie). L'alimentation doit être isolée galvaniquement et protégée contre les surcharges.

Quelle est la portée du capteur OG5041 ?

La portée (r) est indiquée sur l'étiquette du capteur. Elle dépend du modèle exact. Pour une portée optimale, orientez précisément l'émetteur vers le récepteur.

Comment bloquer ou débloquer la programmation du capteur ?

Appuyez sur le bouton de réglage pendant 10 s. Les LED rouge, jaune et verte clignotent alternativement, puis s'éteignent : la cellule est bloquée. Pour débloquer, appuyez à nouveau 10 s.

À quoi sert la sortie diagnostique ?

La sortie diagnostique commute en cas d'erreur de détection (mauvaise détection, désalignement, encrassement) après environ 4 s, en cas de court-circuit immédiatement, ou en cas d'erreur interne. Elle se réinitialise après résolution du problème.

MODE D'EMPLOI OG5041 IFM

efector200

Through-beam sensor

Barrage photoélectrique

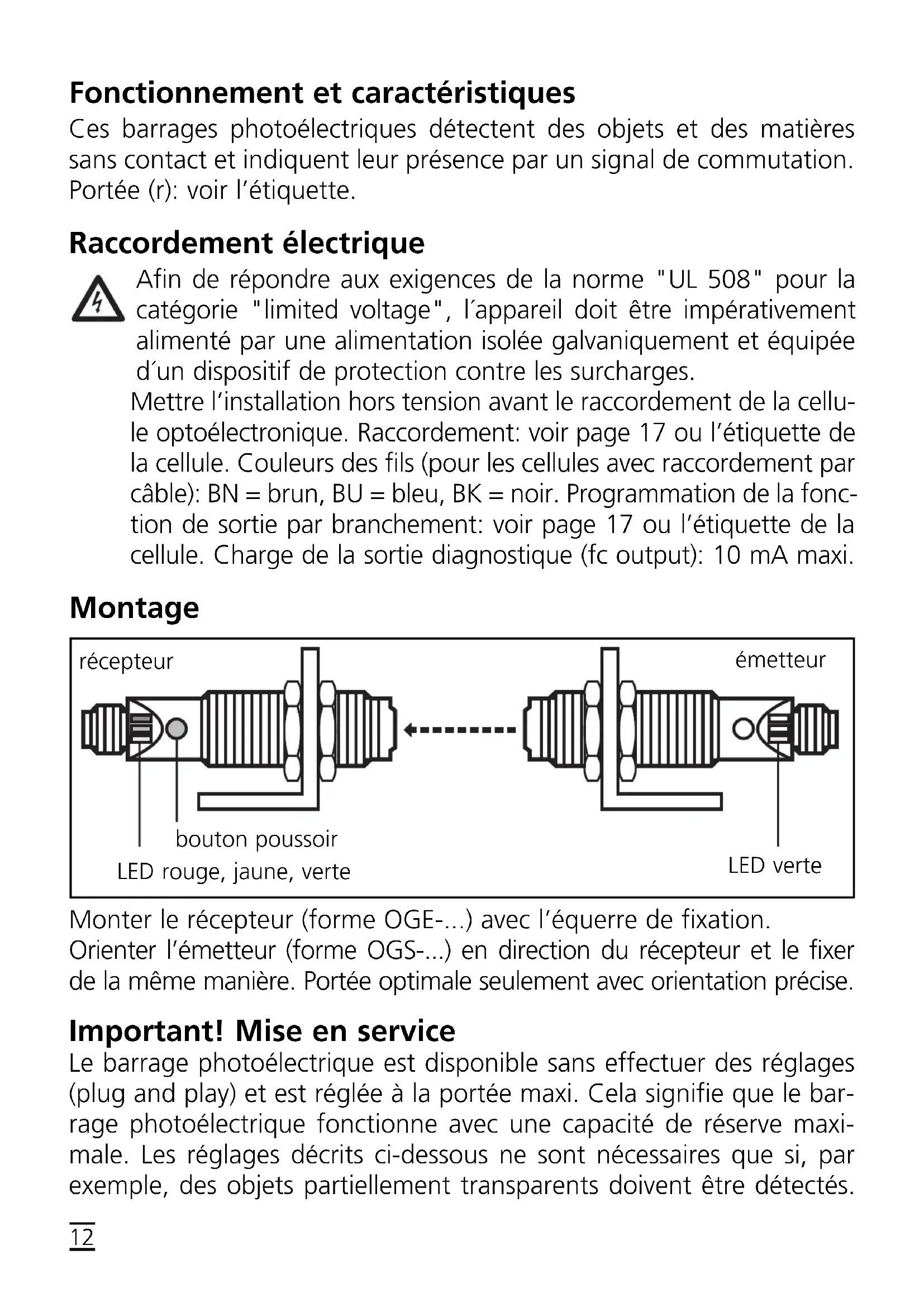

Fonctionnement et caractéristiques

Ces barrages photoélectriques détectent des objets et des matières sans contact et indiquent leur présence par un signal de commutation. Portée (r) : voir l'étiquette.

Raccordement électrique

Afin de répondre aux exigences de la norme "UL 508" pour la catégorie "limited voltage", l'appareil doit être impérativement alimenté par une alimentation isolée galvaniquement et équipée d'un dispositif de protection contre les surcharges.

Mettre l'installation hors tension avant le raccordement de la cellule optoélectronique. Raccordement : voir page 17 ou l'étiquette de la cellule. Couleurs des fils (pour les cellules avec raccordement par câble) : BN = brun, BU = bleu, BK = noir. Programmation de la fonction de sortie par branchement : voir page 17 ou l'étiquette de la cellule. Charge de la sortie diagnostique (fc output) : 10 mA maxi.

Montage

Monter le récepteur (forme OGE-...) avec l'équerre de fixation.

Orienter l'émetteur (forme OGS-...) en direction du récepteur et le fixer de la même manière. Portée optimale seulement avec orientation précise.

Important! mise en service

Le barrage photoélectrique est disponible sans effectuer des réglages (plug and play) et est réglé à la portée maxi. Cela signifie que le barrage photoélectrique fonctionne avec une capacité de réserve maximale. Les réglages décrits ci-dessous ne sont nécessaires que si, par exemple, des objets partiellement transparents doivent être détectés.

Réglage de la sensibilité en cas d'objets statiques

1	Activer le mode programmation de la cellule. récepteur etymeteur appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternatively. La cellule est en mode programmation.

2	Régler la sensibilité avec l'objet. récepteur Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite elles clignont de nouveau alternatively.

3	Régler la sensibilité sansobjet. récepteur Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite la LED verte s'allume. La cellule est en mode fonctionnement.

Vous pouvez également procéder dans l'ordre inverse : mesurer d'abord sans objet, ensuite avec l'objet.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité en cas d'objets mobiles

1	Activer le mode programmation de la cellule. récepteur émetteur Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternatively. La cellule est en mode programmation.

2	Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détction de l'optique. récepteur Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternatively.

3	Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détction de l'optique. récepteur Appuyer une fois. ←→ émetteur
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite la LED verte s'allume. La cellule est en mode fonctionnement.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité maximale*

• Passer au mode programmation (étape 1).
• Interrompre le faisceau.
• Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).

Blocage/déblocage:

Appuyer pendant 10s.

→

La LED rouge s'allume brièvement, ensuite les LED jaune et verte clignotent alternatively; après 10s les LED s'éteignent, la cellule est bloquée.

Appuyer pendant 10s.

→

Après 10s les LED s'éteignent, le déblocage est annulé.

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED et par sortie diagnostique.

LED verte clignote	'appareil est operationnel
LED jaune clignote	sortie est commutée
LED rouge clignote	erreur lors de la détction de l'objet, par ex. mauvais réglage, encrassement des lentilles
LEDs jaune + rouge	clignotent alternatively, 2 Hz: sortie en état de courts-circuits; clignotent alternatively, 1 Hz: erreur interne -sortie pas commutée)

La sortie diagnostique

(pas pour les cellules avec raccordement par câble)

• Commute en cas d'erreur lors de la détection de l'objet (mauvaise détection de l'objet, désalignement, encrassement des lentilles) après env. 4s, est réinitialisée 4s après que l'objet est de nouveau détecté correctement.
• Commute immédiatement en cas de court-circuit de la sortie de commutation, est réinitialisée env. 2s après élimination de l'erreur.
• Commute en cas d'erreur interne, n'est réinitialisée que par la mise hors tension et ensuite la mise sous tension.

Entretien

Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abimer les lentilles en plastique.

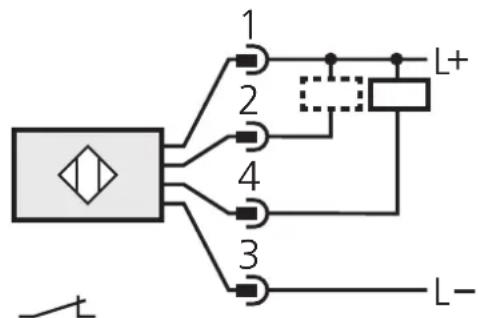

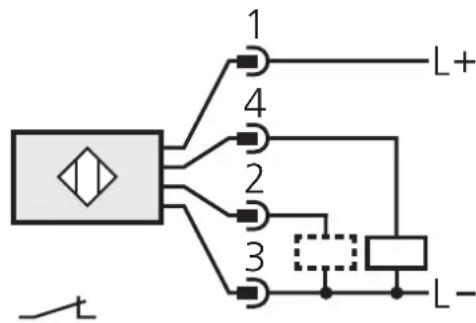

PIN 2 = fc-output

PIN 2 = fc-output
