Type de produit	Codeur incrémental
Marque	IFM
Modèle	RO6339
Alimentation	5 V TTL ou 10...30 V HTL
Signaux de sortie	A, B, index (avec signaux inversés)
Protection	Sorties protégées contre les courts-circuits (sur 0 V pour TTL, sur 0 V et L+ pour HTL)
Longueur max de câble	100 m (5 V TTL) / 300 m (10...30 V HTL)
Blindage	Blindage tressé relié au boîtier
Raccordement	Embase mâle 12 pôles ou câble 13 fils
Montage	Sur arbre, fixation par écrou de serrage et accouplement stator
Utilisation	Mesure de déplacements linéaires et mouvements angulaires
Principe de fonctionnement	Conversion de mouvements de rotation en séquences d'impulsions numériques
Entretien	Éviter les chocs sur l'arbre ; ne pas utiliser d'outils tranchants
Nettoyage	Nettoyer avec un chiffon sec et doux
Sécurité	Couper l'alimentation avant tout raccordement ou débranchement
Réparabilité	Les réparations doivent être confiées au fabricant
Accessoires	Câbles disponibles séparément

FOIRE AUX QUESTIONS - RO6339 IFM

Comment raccorder le codeur RO6339 ?

Coupez l'alimentation avant tout raccordement. Branchez selon le schéma : L+ (marron/vert), 0V (blanc/vert), sorties A, B, index, etc. Les fils inutilisés doivent être isolés.

Quelle est la tension d'alimentation du RO6339 ?

Le codeur est disponible en version 5 V TTL ou 10...30 V HTL selon le modèle. Vérifiez l'étiquette du boîtier.

Quels sont les signaux de sortie ?

Les sorties sont A, B et index (zéro). Les signaux inversés (A nég., B nég., index nég.) sont également disponibles pour une transmission différentielle.

Quelle est la longueur maximale du câble ?

La longueur max est de 100 m pour la version 5 V TTL et de 300 m pour la version 10...30 V HTL, avec des câbles appropriés.

Comment protéger le codeur contre les courts-circuits ?

Les sorties sont protégées contre les courts-circuits : sur 0V pour la version TTL, sur 0V et L+ pour la version HTL (max. 1 minute).

Comment monter le codeur sur un arbre ?

Mettez l'écrou de serrage sur le codeur, introduisez l'arbre d'au moins 10 mm, fixez l'accouplement stator avec quatre vis M3, puis vissez l'écrou.

Que faire si le codeur est endommagé ?

Les réparations doivent être effectuées par le fabricant. Ne pas ouvrir le boîtier.

Comment interpréter les signaux A et B ?

Les signaux A et B sont déphasés de 90° électriquement. Le sens de rotation est déterminé par l'ordre des impulsions : A en avance ou en retard par rapport à B.

Qu'est-ce que l'index zéro ?

L'index zéro est une impulsion unique par tour mécanique. Il sert de repère de position, par exemple après une coupure secteur.

Où trouver la fiche technique du RO6339 ?

Vous pouvez la télécharger sur le site www.ifm.com. D'autres documents et accessoires y sont disponibles.

MODE D'EMPLOI RO6339 IFM

efector400

Inkrementaler

Drehgeber RO

Codeur incremental RO

Codeur incremental RO

Fonctionnement et caractéristiques

Le codeur convertit des mouvements de rotation en séquences d'impulsions permettant de mesurer des déplacements linéaires et des mouvements angulaires et de déterminer des positions.

Raccordement électrique

Mettez l'installation hors tension avant le raccordement ou le débranchement des câbles ou des connecteurs!

Les fils non utilisés doivent être isolés afin d'éviter des courts-circuits ou une connexion intermédiaire non autorisée entre deux fils conducteurs.

Protection contre les courts-circuits

Version 5 V TTL: sorties protégées contre les courts-circuits sur 0V

Version HTL 10...30 V: sorties protégées contre les courts-circuits sur 0 V et L+ (max. 1 minute)

Branchement standard:

	embase mâle 12 pôles	câble 13 fils
L+ M brun/vert
L+ capteur B bleu
0V K blanc/vert
0V capteur L blanc
A	E	b
A nég.	F	vert
B	H	gris
B nég.	A	rose
index 0	C	rouge
index 0 nég.	D	noir
défaut nég.	G	violet
libre	-	-
libre	-	jaune
blindage	boîtier	boîtier

Vous trouvez également le branchement sur le capot du boîtier. S'il existe un raccordement spécial, le codeur doit être branché comme indiqué sur l'étiquette du boîtier.

Les fils L+ (capteur) et 0V (capteur) sont reliés en interne à la tension d'alimentation. Lorsque des modules électroniques régulant la tension d'alimentation sont utilisés, ces fils peuvent servir de fils de test. En cas de non-utilisation, ces fils doivent être reliés à la tension d'alimentation ou être isolés.

En fonction de la version, le raccordement électrique se fait par le câble ou par des câbles à se procurer séparément.

Lorsque des câbles appropriés sont utilisés, la longueur maximale du câble est de 100 m pour la version 5 V TTL et de 300 m pour la version 10...30 V HTL.

Les câbles doivent être installés séparément des sources parasites, la distance minimale étant de 20 cm.

Le blindage tressé dans le câble est relié au boîtier du codeur.

Signaux de sortie

sortie A

sortie B

index 0

Le codeur fournit des séquences d'impulsions numériques sur les étages de sortie.

Les sorties A et B sont électriquement déphasées de. De ce fait, le sens de rotation peut être évalué dans le module électronique.

L'index zéro combiné est fourni une seule fois dans un tour mécanique de l'arbre. En cas de coupure secteur, il peut être utilisé comme repère à l'intérieur d'un tour.

Les signaux de sortie inversés sont nécessaires pour des modules électroniques avec une entrée de tension différentielle pour filtrer des parasites.

Montage

Évitez les coups sur l'arbre, n'utilisez pas une lime ou un outil similaire sur l'arbre : l'appareil risque d'être détruit !

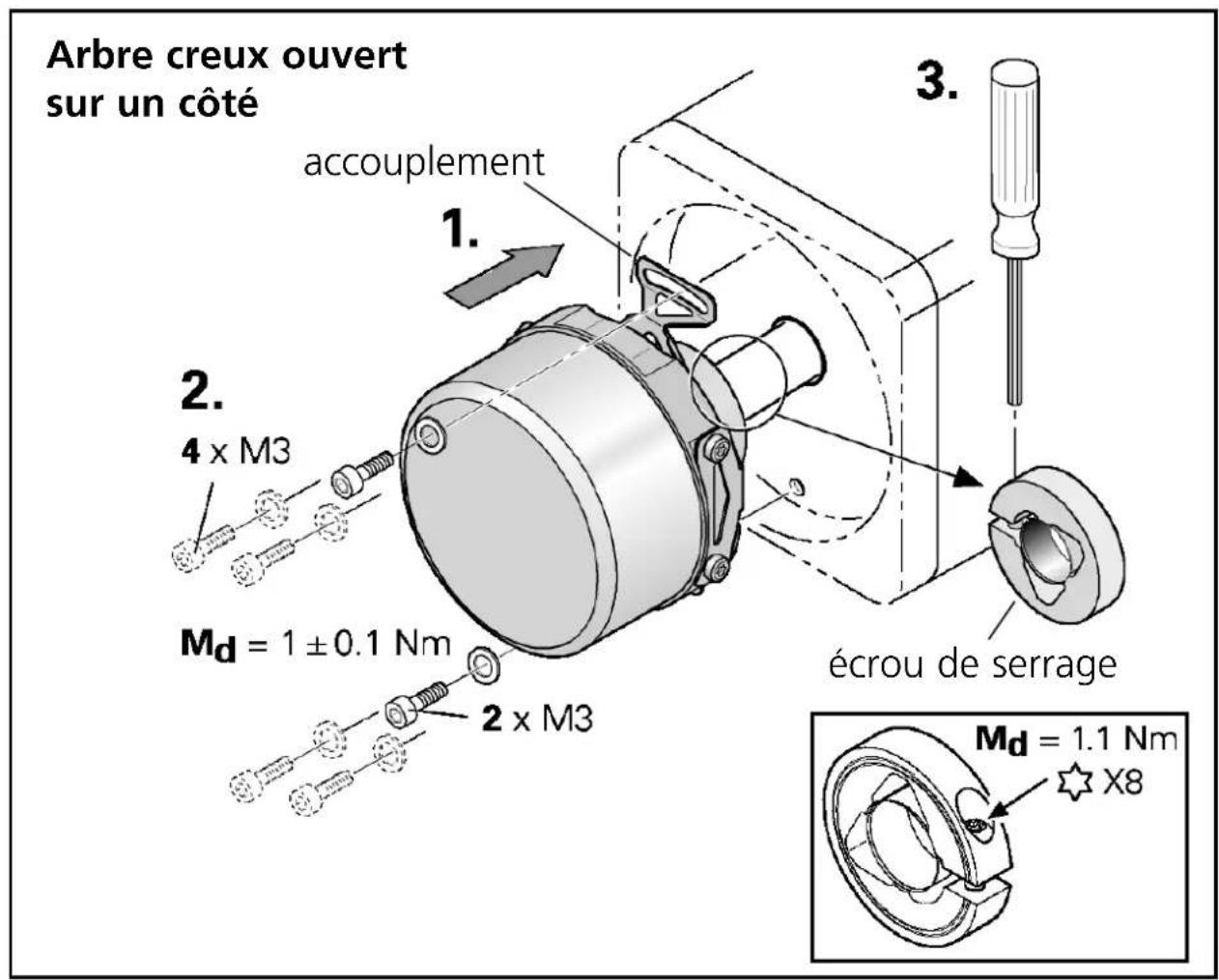

1. Mettre l'écrou de serrage sur le codeur.
2. Introduire le codeur dans l'arbre (10 mm au minimum) et fixer l'accouplement stator à l'aide de quatre vis M3.
3. Visser l'écrou de serrage.

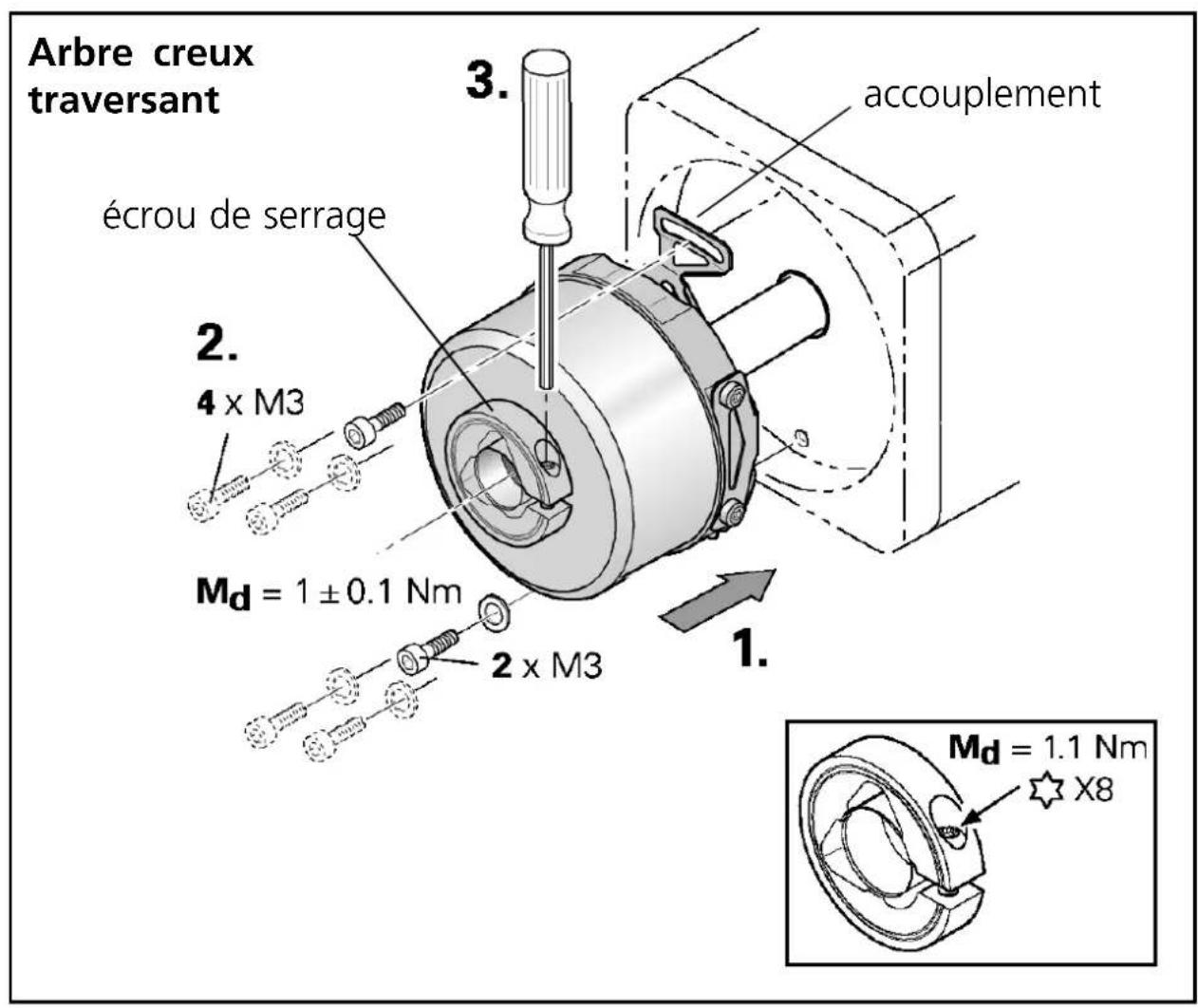

1. Mettre les écrous de serrage sur le codeur.
2. Introduire l'arbre dans le codeur (10 mm au minimum) et fixer l'accouplement stator à l'aide de quatre vis M3.
3. Visser les écrous de serrage.

Des déplacements linéaires peuvent être convertis en un mouvement de rotation avec une roue de mesure ou avec un pignon et une crémaillère. Lors du montage, les sollicitations maximales permises de l'arbre du codeur doivent être prises en considération.

Vous trouvez la fiche technique, d'autres documents et des accessoires appropriés sur notre site web à www.ifm.com.

No. U8V 10 08 70596 006
