Produkttyp	Inkrementalgeber
Marke	IFM
Modell	RO6339
Spannungsversorgung	5 V TTL oder 10...30 V HTL
Ausgangssignale	A, B, Index (mit invertierten Signalen)
Schutz	Ausgänge kurzschlussgeschützt (auf 0 V bei TTL, auf 0 V und L+ bei HTL)
Maximale Kabellänge	100 m (5 V TTL) / 300 m (10...30 V HTL)
Abschirmung	Geflechtschirm mit Gehäuse verbunden
Anschluss	12-poliger Stecker oder 13-adriges Kabel
Montage	Auf Welle, Befestigung mit Spannmutter und Stator-Kupplung
Anwendung	Messung von Linearbewegungen und Drehbewegungen
Funktionsprinzip	Umwandlung von Drehbewegungen in digitale Impulsfolgen
Wartung	Stöße auf die Welle vermeiden; keine scharfen Werkzeuge verwenden
Reinigung	Mit einem trockenen, weichen Tuch reinigen
Sicherheit	Stromversorgung vor Anschluss oder Trennung unterbrechen
Reparierbarkeit	Reparaturen sind dem Hersteller zu überlassen
Zubehör	Kabel separat erhältlich

Häufig gestellte Fragen - RO6339 IFM

Wie schließe ich den Inkrementalgeber RO6339 an?

Unterbrechen Sie die Stromversorgung vor dem Anschluss. Schließen Sie gemäß Schaltplan an: L+ (braun/grün), 0V (weiß/grün), Ausgänge A, B, Index usw. Unbenutzte Drähte müssen isoliert werden.

Welche Versorgungsspannung hat der RO6339?

Der Geber ist in den Versionen 5 V TTL oder 10...30 V HTL erhältlich, je nach Modell. Überprüfen Sie das Etikett auf dem Gehäuse.

Welche Ausgangssignale gibt es?

Die Ausgänge sind A, B und Index (Null). Die invertierten Signale (A neg., B neg., Index neg.) sind ebenfalls für differentielle Übertragung verfügbar.

Was ist die maximale Kabellänge?

Die maximale Länge beträgt 100 m für die 5-V-TTL-Version und 300 m für die 10...30-V-HTL-Version, mit geeigneten Kabeln.

Wie schützt man den Geber vor Kurzschlüssen?

Die Ausgänge sind kurzschlussgeschützt: auf 0V bei TTL-Version, auf 0V und L+ bei HTL-Version (max. 1 Minute).

Wie montiert man den Geber auf einer Welle?

Die Spannmutter auf den Geber setzen, die Welle mindestens 10 mm einführen, die Stator-Kupplung mit vier M3-Schrauben befestigen, dann die Mutter festziehen.

Was tun, wenn der Geber beschädigt ist?

Reparaturen müssen vom Hersteller durchgeführt werden. Das Gehäuse nicht öffnen.

Wie sind die Signale A und B zu interpretieren?

Die Signale A und B sind elektrisch um 90° phasenverschoben. Die Drehrichtung wird durch die Reihenfolge der Impulse bestimmt: A voraus oder nacheilend zu B.

Was ist der Nullindex?

Der Nullindex ist ein einzelner Impuls pro mechanischer Umdrehung. Er dient als Positionsreferenz, z.B. nach einem Stromausfall.

Wo finde ich das Datenblatt des RO6339?

Sie können es auf der Website www.ifm.com herunterladen. Weitere Dokumente und Zubehör sind dort erhältlich.

BEDIENUNGSANLEITUNG RO6339 IFM

Bestimmungsgemäß Verwendung

Der Drehgeber wandelt Drehbewegungen in Impulsfolgen. Mit ihren halten sich Wegstrecken und Winkelbewegungen messen und Positionen bestimmen.

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckverbindungen verbinden oder losen!

Nicht verwendete Anschlussadern müssen isoliert werden, um Kurz- und Querschlüssen zu vermeiden.

Kurzschlusssschutz

5 V TTL Version: Ausgabe kurzschlussfest gegen 0 V

10...30 V HTL Version: Ausgabe kurzschlussfest gegen 0 V und L+ maximal 1 Minute

Standardanschlußbelegungen:

	Flanschstecker 12polig	Kabel13adrig
L+ M braun/grün
L+ Sensor B blau
0V K weiß/grün
0V Sensor L weiß
A E braun
A neg.	F	grün
B	H	grau
B neg.	A	rosa
0-Index	C	rot
0-Index neg.	D	schwarz
Störung neg.	G	violett
frei	-	-
frei	-	gelb
Schirm Gehäuse	Gehäuse

Die Anschlussbelegung findsie zusammen auf der Gehäusekappe. Bei Abweichungen muß der Anschluss gemäß des Aufklebers auf der Gehäusekappe vorgenommen werden.

Die Anschlüsse L+ (Sensor) und 0V (Sensor) sind intern mit der Versorgungsspannung verbunden. Bei Verwendung von Folgeelektroniken, die die Versorgungsspannung nachregeln, können diese Anschlüsse als Prüfleitungen verwendet werden. Bei Nichtverwendung sind diese Anschlüsse mit der Versorgungsspannung zu verbinden oder zu isolieren.

Der elektrische Anschluss erfolgt je nach Ausführung über die Anschlußleitung oder separat erhältlichen Anschlußleitungen.

Bei Verwendung von geeigneten Verbindungsleitungen beträgt die maximale Leitungslänge für die 5 V TTL Version 100 m und für die 10...30 V HTL Version 300 m.

Die Anschlussleitungen sind getrennt von Störquellen zu verlegen, der Mindestabstand beträgt 20 cm.

Das Schirmgeflecht in der Anschlussleitung ist mit dem Gebergehause verbunden.

Ausgangssignale

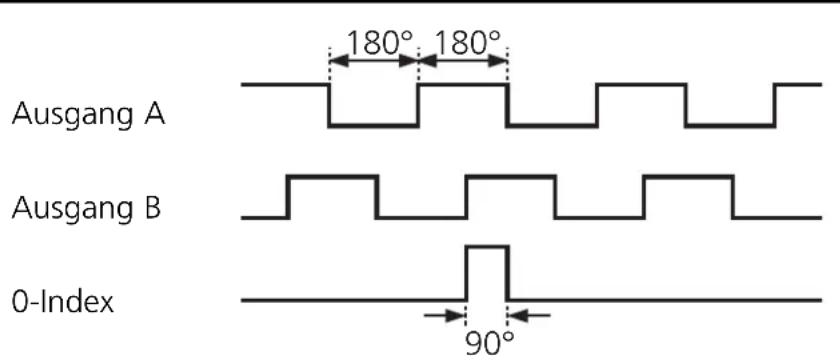

Der Drehgeber gibt an den Ausgangsstufen digitale Impulsfolgen aus. Die Ausgänge A und B sind elektrisch um 90^ versetzt, dadurch kann in der Folgeelektronik die Drehrrichtung ausgewertet werden.

Der verknüpfte Nullindex wird in einer mechanischen Umdrehung der Welle einmalig ausgegeben. Bei Spannungsausfall kann er als Referenzpunkt innerhalb einer Umdrehung genutzt werden.

Die invertierten Ausgangssignale werden für Folgeelektroniken mit Spannungsdifferenzeingang besteht um Störgroßen Heraus zu filtern.

Montage

Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnlichchem Werkzeug befindeln: Zerstörungsgefahr!

Durchgehende Hohlwelle

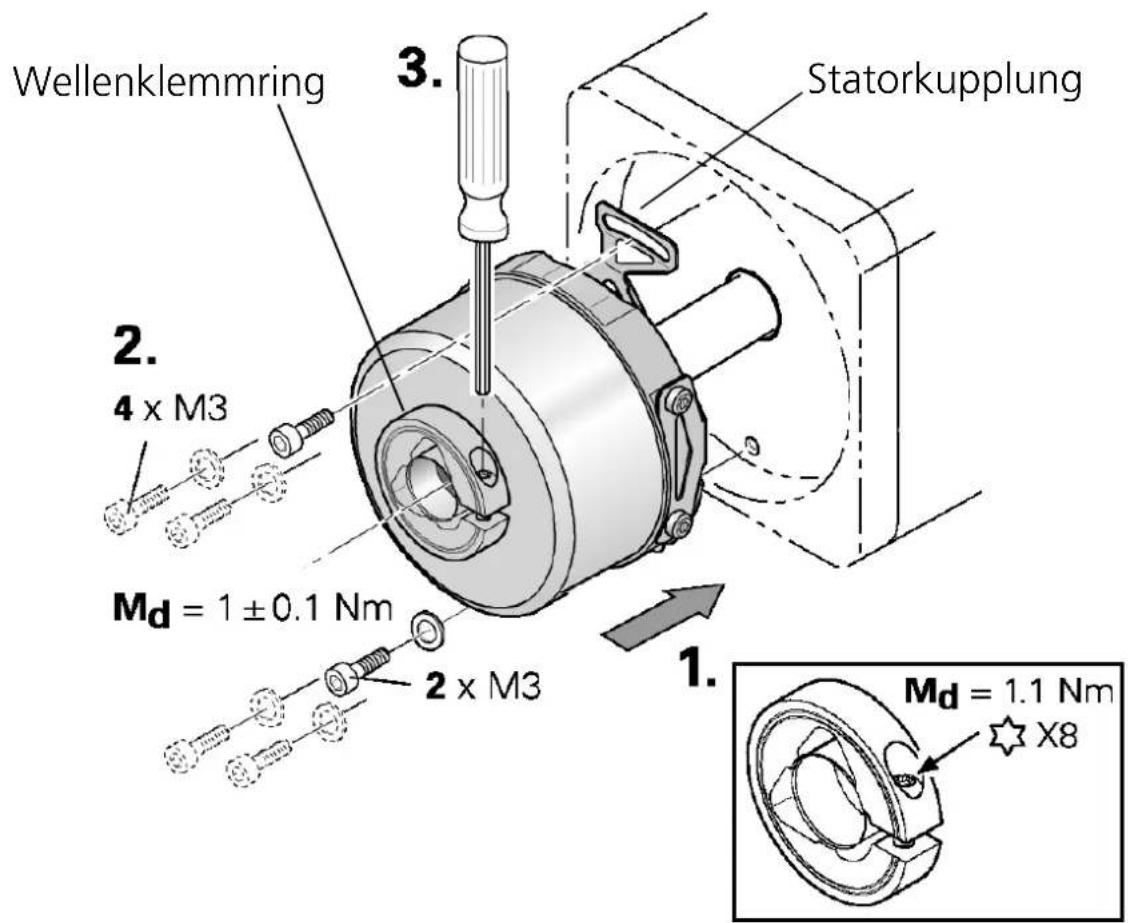

1. Montieren Sie den Wellenklemmring.
2. Schieben Sie den Drehgeber auf die Welle (min. 10 mm) und befestigen Sie die Statorkupplung durch 4 Schrauben M3.
3. Ziehen Sie die Schrauben des Wellenklemmrings fest.

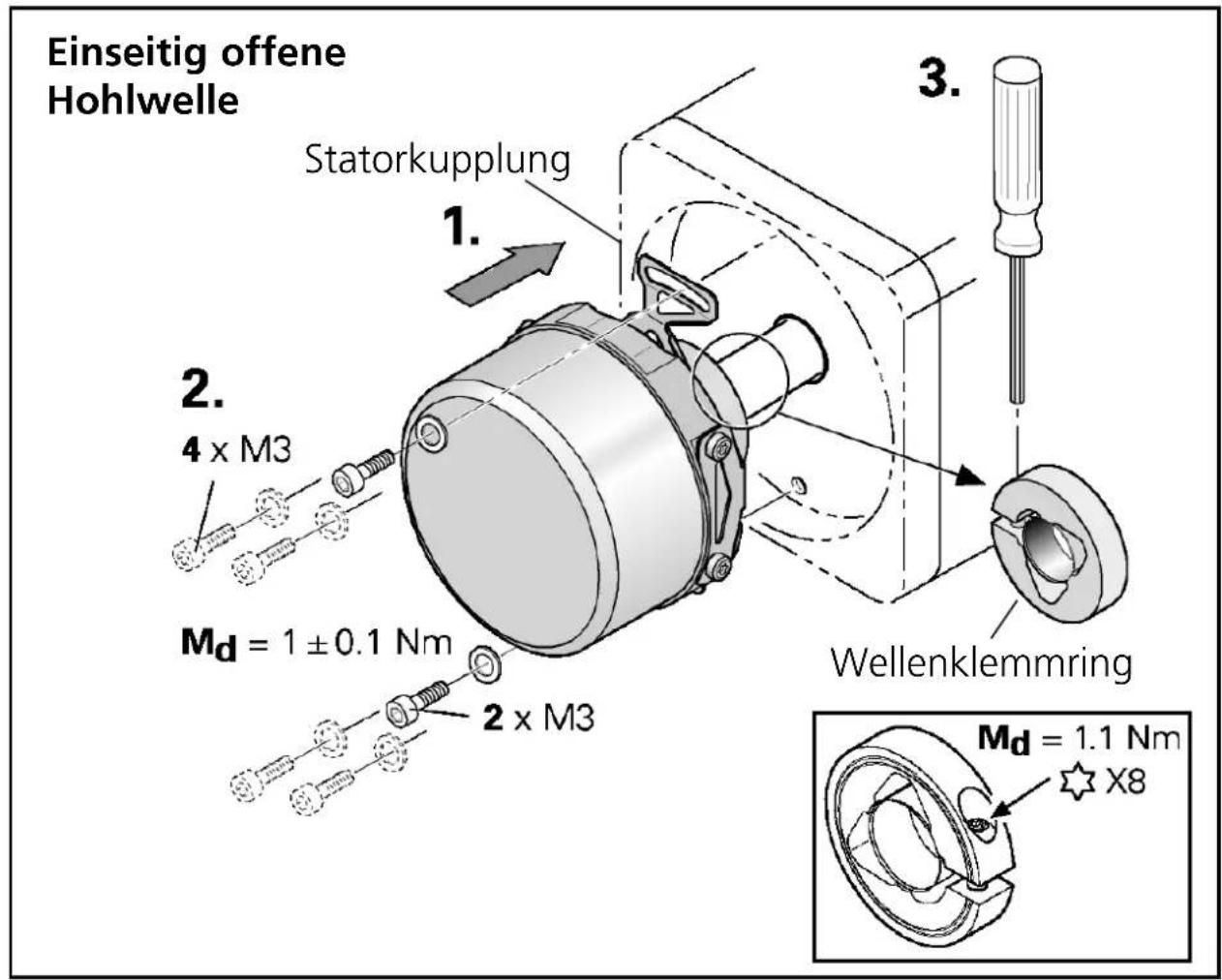

1. Losen Sie die Schrauben zur Wellenklemmung.
2. Schieben Sie den Drehgeber auf die Welle (min. 10 mm, max. 19 mm) und befestigen Sie die Statorkupplung durch 4 Schrauben M3.
3. Ziehen Sie die Schrauben zur Wellenklemmung fest.

Lineare Bewegungen konnen mittels Messrad oder Ritzel und Zahnstange in eine Drehbewegung umgesetzt werden. Bei der Montage sind die maximal zulässigen Wellenbelastungen des Drehgebers zu berücksichtigten.

Datumblatt, weitere Unterlagen und passendes Zubehör finden Sie im Internet unter www.ifm.com.
