Type de produit	Capteur photoélectrique barrage (Through-beam sensor)
Portée	Voir l'étiquette sur l'appareil (portée maximale réglée en usine)
Alimentation	Isolée galvaniquement avec protection contre les surcharges (selon UL 508)
Raccordement électrique	Mise hors tension avant raccordement ; fils : BN=brun, BU=bleu, BK=noir ; sortie diagnostique 10 mA max
Montage	Récepteur (OGE-...) et émetteur (OGS-...) avec équerre de fixation ; orientation précise pour portée optimale
Fonctions principales	Détection sans contact d'objets et matières ; indication par LED (verte, jaune, rouge) ; sortie diagnostique ; réglage de sensibilité (statique et mobile) ; blocage/déblocage
Indication LED	Verte clignote : appareil opérationnel ; Jaune clignote : sortie commutée ; Rouge clignote : erreur de détection ; Jaune+Rouge alterné : court-circuit ou erreur interne
Sortie diagnostique	Commute en cas d'erreur de détection (4s), court-circuit (immédiat) ou erreur interne ; réinitialisation automatique ou par cycle d'alimentation
Entretien et nettoyage	Nettoyer les lentilles avec un chiffon doux ; ne pas utiliser de solvants ou produits agressifs
Sécurité	Déconnecter l'alimentation avant tout raccordement ; utiliser une alimentation isolée galvaniquement
Informations générales	Plug and play ; réglé à portée maxi ; programmation par bouton poussoir sur le récepteur

FOIRE AUX QUESTIONS - OG5040 IFM

Comment régler la sensibilité du capteur pour des objets statiques ?

Appuyez sur le bouton du récepteur pendant environ 2s jusqu'à ce que la LED rouge clignote. Ensuite, avec l'objet dans la zone de détection, appuyez une fois. Puis sans objet, appuyez une fois. La sensibilité est alors mémorisée. Si la LED rouge clignote après l'étape 3, le réglage n'est pas possible (signaux trop similaires).

Comment régler la sensibilité pour des objets mobiles ?

Activez le mode programmation (appui long 2s). Laissez passer au moins deux objets dans la zone de détection pendant environ 1s, puis appuyez une fois. Répétez l'opération sans objet. La sensibilité est réglée pour les objets en mouvement.

Que signifient les différentes couleurs des LED ?

LED verte clignote : l'appareil est opérationnel. LED jaune clignote : la sortie est commutée. LED rouge clignote : erreur de détection (mauvais réglage, encrassement, désalignement). LED jaune et rouge clignotent en alternance : court-circuit (2 Hz) ou erreur interne (1 Hz).

Comment raccorder électriquement le capteur ?

Mettez l'installation hors tension. Raccordez les fils : BN (brun) à l'alimentation positive, BU (bleu) au négatif, BK (noir) à la sortie de commutation. Pour la programmation de la fonction de sortie, référez-vous à la page 17 de la notice ou à l'étiquette de la cellule.

Quelle est la portée maximale du capteur ?

La portée maximale est indiquée sur l'étiquette de l'appareil. En usine, le capteur est réglé à sa portée maximale pour fonctionner avec une capacité de réserve optimale.

Que faire si la LED rouge clignote ?

La LED rouge clignote indique une erreur de détection. Vérifiez le réglage de sensibilité, l'alignement de l'émetteur et du récepteur, ainsi que la propreté des lentilles. Si le problème persiste, effectuez un nouveau réglage ou nettoyez les optiques.

Comment bloquer ou débloquer le capteur ?

Appuyez sur le bouton du récepteur pendant 10s. Les LED jaune et verte clignotent en alternance, puis s'éteignent : le capteur est bloqué. Pour débloquer, refaites un appui long de 10s. Le déblocage est annulé après ce délai.

Comment nettoyer les lentilles du capteur ?

Utilisez un chiffon doux et sec. N'utilisez jamais de solvants, de produits chimiques ou de matériaux abrasifs qui pourraient endommager les lentilles en plastique.

Quelle est la fonction de la sortie diagnostique ?

La sortie diagnostique (fc output, 10 mA max) commute en cas d'erreur de détection d'objet (mauvaise détection, désalignement, encrassement) après environ 4s. Elle se réinitialise 4s après le retour à une détection correcte. En cas de court-circuit, elle commute immédiatement et se réinitialise après 2s.

Que faire en cas de court-circuit sur la sortie de commutation ?

La LED jaune et rouge clignotent en alternance à 2 Hz et la sortie diagnostique commute immédiatement. Éliminez la cause du court-circuit. Après correction, la sortie se réinitialise automatiquement après environ 2s.

MODE D'EMPLOI OG5040 IFM

efector200

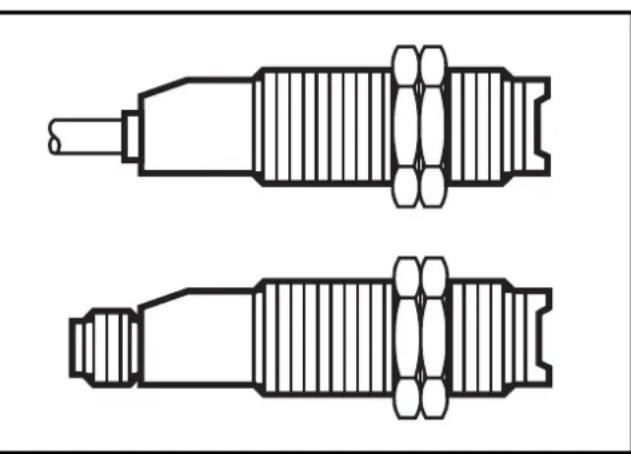

Through-beam sensor

Barrage photoélectrique

Fonctionnement et caractéristiques

Ces barrages photoélectriques détectent des objets et des matières sans contact et indiquent leur présence par un signal de commutation. Portée (r) : voir l'étiquette.

Raccordement électrique

Afin de répondre aux exigences de la norme "UL 508" pour la catégorie "limited voltage", l'appareil doit être impérativement alimenté par une alimentation isolée galvaniquement et équipée d'un dispositif de protection contre les surcharges.

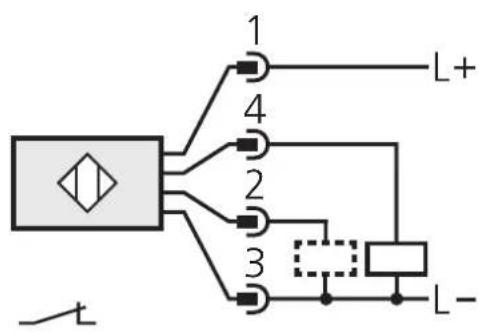

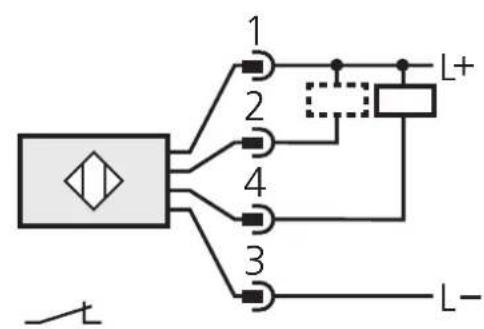

Mettre l'installation hors tension avant le raccordement de la cellule optoélectronique. Raccordement : voir page 17 ou l'étiquette de la cellule. Couleurs des fils (pour les cellules avec raccordement par câble) : BN = brun, BU = bleu, BK = noir. Programmation de la fonction de sortie par branchement : voir page 17 ou l'étiquette de la cellule. Charge de la sortie diagnostique (fc output) : 10 mA maxi.

Montage

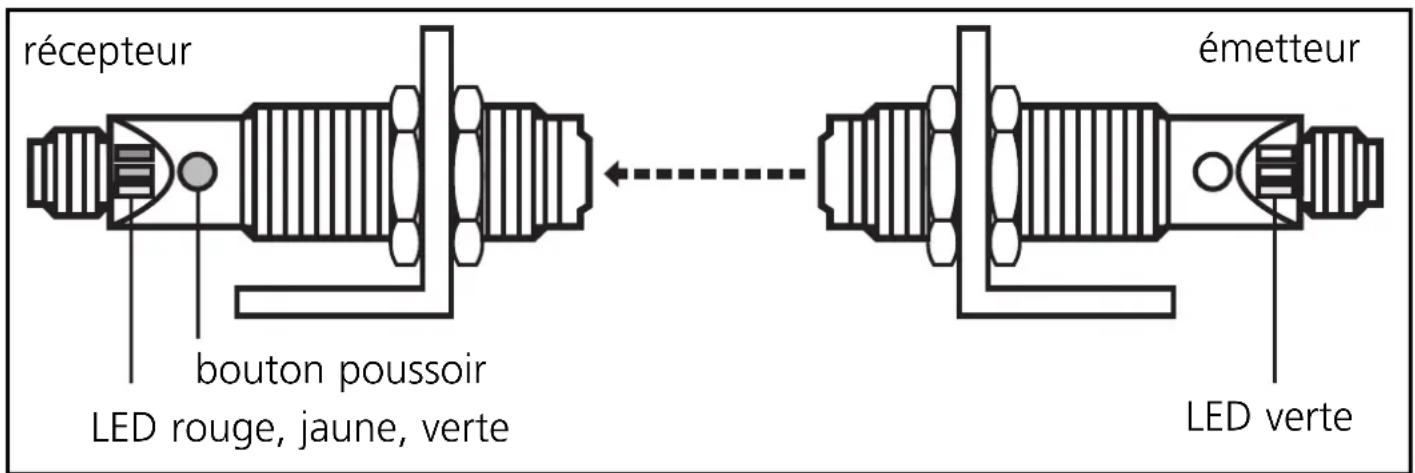

Monter le récepteur (forme OGE-...) avec l'équerre de fixation.

Orienter l'émetteur (forme OGS-...) en direction du récepteur et le fixer de la même manière. Portée optimale seulement avec orientation précise.

Important! mise en service

Le barrage photoélectrique est disponible sans effectuer des réglages (plug and play) et est réglé à la portée maxi. Cela signifie que le barrage photoélectrique fonctionne avec une capacité de réserve maximale. Les réglages décrits ci-dessous ne sont nécessaires que si, par exemple, des objets partiellement transparents doivent être détectés.

Réglage de la sensibilité en cas d'objets statiques

1	Activer le mode programmation de la cellule. récepteur ←→ émetteur Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternatively. La cellule est en mode programmation.

2	Régler la sensibilité avec l'objet. récepteur Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternatively.

3	Régler la sensibilité sansobjet. récepteur Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite la LED verte s'allume. La cellule est en mode fonctionnement.

Vous pouvez également procéder dans l'ordre inverse : mesurer d'abord sans objet, ensuite avec l'objet.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité en cas d'objets mobiles

1	Activer le mode programmation de la cellule. récepteur émetteur Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternatively. La cellule est en mode programmation.

2	Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détction de l'optique. récepteur Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternatively.

3	Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détction de l'optique. récepteur Appuyer une fois. ← émetteur
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite la LED verte s'allume. La cellule est en mode fonctionnement.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité maximale*

• Passer au mode programmation (étape 1).
• Interrompre le faisceau.
• Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).

Blocage/déblocage:

Appuyer pendant 10s.

→

La LED rouge s'allume brièvement, ensuite les LED jaune et verte clignotent alternatively; après 10s les LED s'éteignent, la cellule est bloquée.

Appuyer pendant 10s.

→

Après 10s les LED s'éteignent, le déblocage est annulé.

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED et par sortie diagnostique.

LED verte clignote	'appareil est operationnel
LED jaune clignote	sortie est commutée
LED rouge clignote	erreur lors de la détction de l'objet, par ex. mauvais réglage, encrassement des lentilles
LEDs jaune + rouge	clignotent alternatively, 2 Hz: sortie en état de courts-circuits; clignotent alternatively, 1 Hz: erreur interne (sortie pas commutée)

La sortie diagnostique

(pas pour les cellules avec raccordement par câble)

• Commute en cas d'erreur lors de la détection de l'objet (mauvaise détection de l'objet, désalignement, encrassement des lentilles) après env. 4s, est réinitialisée 4s après que l'objet est de nouveau détecté correctement.
• Commute immédiatement en cas de court-circuit de la sortie de commutation, est réinitialisée env. 2s après élimination de l'erreur.
• Commute en cas d'erreur interne, n'est réinitialisée que par la mise hors tension et ensuite la mise sous tension.

Entretien

Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abimer les lentilles en plastique.

PIN 2 = fc-output

PIN 2 = fc-output
