OG5040 - Fotoelektrischer Sensor IFM - Kostenlose Bedienungsanleitung

Produkttyp	Lichtschranke (Durchlicht-Sensor)
Reichweite	Siehe Etikett am Gerät (maximale Reichweite werkseitig eingestellt)
Stromversorgung	Galvanisch getrennt mit Überlastschutz (gemäß UL 508)
Elektrischer Anschluss	Vor Anschluss spannungsfrei schalten; Leitungen: BN=braun, BU=blau, BK=schwarz; Diagnoseausgang max. 10 mA
Montage	Empfänger (OGE-...) und Sender (OGS-...) mit Befestigungswinkel; präzise Ausrichtung für optimale Reichweite
Hauptfunktionen	Berührungslose Erfassung von Objekten und Materialien; LED-Anzeige (grün, gelb, rot); Diagnoseausgang; Empfindlichkeitseinstellung (statisch und bewegt); Sperren/Entsperren
LED-Anzeige	Grün blinkt: Gerät betriebsbereit; Gelb blinkt: Ausgang geschaltet; Rot blinkt: Erkennungsfehler; Gelb+Rot wechselnd: Kurzschluss oder interner Fehler
Diagnoseausgang	Schaltet bei Erkennungsfehler (4s), Kurzschluss (sofort) oder internem Fehler; automatische Rückstellung oder durch Spannungszyklus
Wartung und Reinigung	Linsen mit einem weichen Tuch reinigen; keine Lösungsmittel oder aggressiven Reinigungsmittel verwenden
Sicherheit	Vor Anschluss Spannung abschalten; eine galvanisch getrennte Stromversorgung verwenden
Allgemeine Informationen	Plug-and-Play; auf maximale Reichweite eingestellt; Programmierung über Drucktaster am Empfänger

Häufig gestellte Fragen - OG5040 IFM

Wie stelle ich die Empfindlichkeit des Sensors für statische Objekte ein?

Drücken Sie die Taste des Empfängers ca. 2 s lang, bis die rote LED blinkt. Legen Sie dann das Objekt in den Erfassungsbereich und drücken Sie einmal. Entfernen Sie das Objekt und drücken Sie erneut einmal. Die Empfindlichkeit ist nun gespeichert. Wenn die rote LED nach Schritt 3 blinkt, ist die Einstellung nicht möglich (zu ähnliche Signale).

Wie stelle ich die Empfindlichkeit für bewegte Objekte ein?

Aktivieren Sie den Programmiermodus (langer Tastendruck 2s). Lassen Sie mindestens zwei Objekte etwa 1s lang durch den Erfassungsbereich laufen, drücken Sie dann einmal. Wiederholen Sie den Vorgang ohne Objekt. Die Empfindlichkeit ist für bewegte Objekte eingestellt.

Was bedeuten die verschiedenen LED-Farben?

Grüne LED blinkt: Gerät betriebsbereit. Gelbe LED blinkt: Ausgang geschaltet. Rote LED blinkt: Erkennungsfehler (falsche Einstellung, Verschmutzung, Fehlausrichtung). Gelbe und rote LED blinken abwechselnd: Kurzschluss (2 Hz) oder interner Fehler (1 Hz).

Wie schließe ich den Sensor elektrisch an?

Schalten Sie die Anlage spannungsfrei. Schließen Sie die Leitungen an: BN (braun) an positive Spannungsversorgung, BU (blau) an Masse, BK (schwarz) an den Schaltausgang. Zur Programmierung der Ausgangsfunktion siehe Seite 17 der Anleitung oder das Etikett der Zelle.

Was ist die maximale Reichweite des Sensors?

Die maximale Reichweite ist auf dem Etikett des Geräts angegeben. Werksseitig ist der Sensor auf seine maximale Reichweite eingestellt, um mit optimaler Reservekapazität zu arbeiten.

Was tun, wenn die rote LED blinkt?

Die rote LED blinkt zeigt einen Erkennungsfehler an. Überprüfen Sie die Empfindlichkeitseinstellung, die Ausrichtung von Sender und Empfänger sowie die Sauberkeit der Linsen. Wenn das Problem weiterhin besteht, führen Sie eine Neueinstellung durch oder reinigen Sie die Optiken.

Wie sperre oder entsperre ich den Sensor?

Drücken Sie die Taste des Empfängers 10 s lang. Die gelbe und grüne LED blinken abwechselnd und erlöschen dann: Der Sensor ist gesperrt. Zum Entsperren führen Sie erneut einen 10 s langen Tastendruck aus. Die Entsperrung wird nach dieser Zeit aufgehoben.

Wie reinige ich die Linsen des Sensors?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Lösungsmittel, Chemikalien oder scheuernde Materialien, die die Kunststofflinsen beschädigen könnten.

Was ist die Funktion des Diagnoseausgangs?

Der Diagnoseausgang (fc output, max. 10 mA) schaltet bei einem Objekterkennungsfehler (Fehlerkennung, Fehlausrichtung, Verschmutzung) nach ca. 4s. Er setzt sich 4s nach Rückkehr zur korrekten Erkennung zurück. Bei Kurzschluss schaltet er sofort und setzt sich nach 2s zurück.

Was tun bei Kurzschluss am Schaltausgang?

Die gelbe und rote LED blinken abwechselnd mit 2 Hz und der Diagnoseausgang schaltet sofort. Beseitigen Sie die Kurzschlussursache. Nach Korrektur setzt sich der Ausgang automatisch nach ca. 2s zurück.

BEDIENUNGSANLEITUNG OG5040 IFM

Bestimmungsgemäß Verwendung

Die Lichtschranke erfasst berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal. Reichweite (r): siehe Typaufkleber.

Elektrischer Anschluß

Um die "limited Voltage" Anforderungen gemäß UL 508 zu erhällen, muß das Gerät aus einer galvanisch getrennten Quelle versorgt und durch eine Überstromeinrichtung abgesichert werden.

Schalten Sie die Anlage spannungsfrei.

SchlieBen Sie das Gerät an (s. Seite 17 oder Typenschild).

Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz. Programmieren der Ausgangsfunktion durch Anschlußbelegung (siehe Seite 17 oder Typenschild).

Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA.

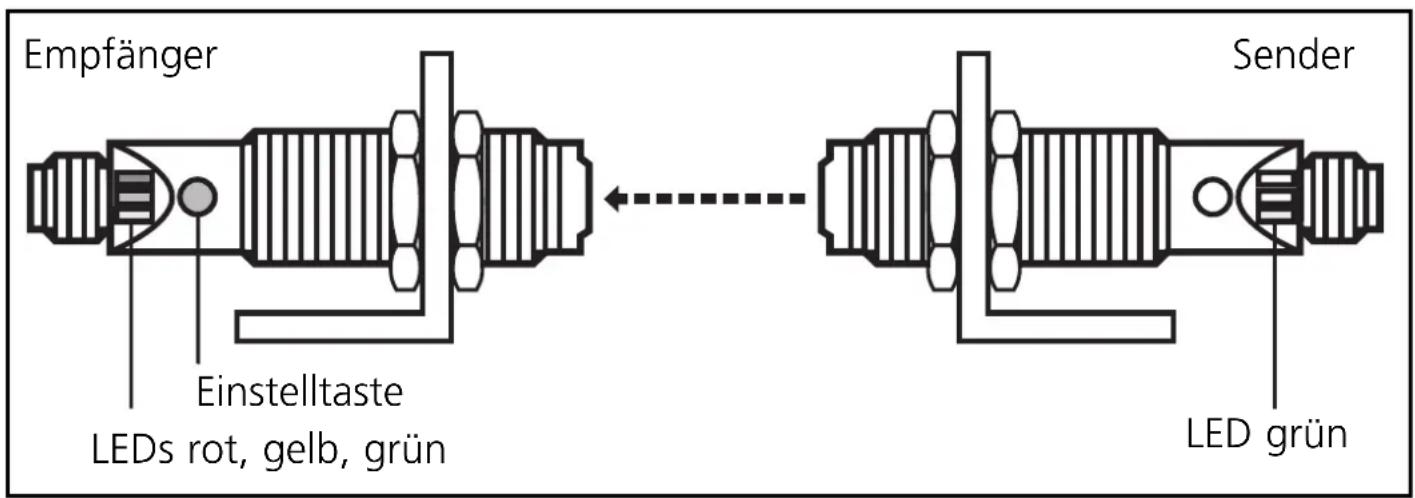

Montage

Befestigen Sie den Empfänger (Typbezeichnung OGE-...) mit Hilfe einer Montagehalterung. Richten Sie den Sender (Typbezeichnung OGS-...) auf den Empfänger aus und befestigen Sieihn. Maximale Reichweite nur bei genauer Ausrichtung.

Wichtig! Inbetriebnahme

Die Lichtschranke ist ohne weitere Einstellungen betriebsbereit (plug and play) und auf Reichweite max. eingestellt. Dies bedeutet, daß die Lichtschranke mit maximaler Betriebsreserve betrieben wird. Die nachfolgend beschrieben Einstellungen sind nur erforderlich wenn z.B. teiltransparente Objekte erfasst werden sollen.

Einstellen der Empfindlichkeit bei stillstehenden Objeken

1	Gerät in den Programmiermodus schalten. Empfänger Sender Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus.

2	Empfindlichkeit mit Objekt einstellen. Drücken Sie 1 mal.
	LEDs gelb und grün verlösen für ca. 1s, blinken dann wieder im Wechsel.

3	Empfindlichkeit ohne Objekt einstellen. Drücken Sie 1 mal.
	LEDs gelb und grün verlösen für ca. 1s, danach leuchtet die grüne LED. Das Gerät ist im Betriebsmodus.

Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-signal und Dunkelsignal sind annahernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach gibt das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen der Empfindlichkeit bei bewegten Objekten

1	Gerät in den Programmiermodus schalten. Empfänger Sender Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus.

2	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen. Emptänger Sonder Drücken Sie 1 mal.
	LEDs gelb und grün verlösen für ca. 1s, blinken dann wieder im Wechsel.

3	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen. Drücken Sie 1 mal.
	LEDs gelb und grün verlösen für ca. 1s, danach leuchtet die grüne LED. Das Gerät ist im Betriebsmodus.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-signal und Dunkelsignal sind annahernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach gibt das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen maximaler Empfindlichkeit:

• Gehen Sie in den Programmiermodus (s. Schritt 1).
• Unterbrechen Sie den Lichtstrahl.
• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Verriegeln / Entriegeln

Drücken Sie 10s lang.	Die rote LED blinkt kurz, danach blinken die LEDs gelb und grün im Wechsel; nach 10s verlösen die LEDs, das Gerät ist verriegelt.
Drücken Sie 10s lang.	Nach 10s verlösen die LEDs, die Verriegelung ist aufgehoben.

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs und durch Funktionskontroll-Ausgang.

LED grün leuchtet	Gerät ist betriebsbereit.
LED gelb leuchtet	Ausgang ist geschaltet.
LED rot leuchtet	Störung bei der Objekterfassung, z. B. Dejustierung, Verschmutzung der Linsen
LEDs gelb + rot	Blinken abwechselnd, 2 Hz: Ausgang kurzgeschlossen. Blinken abwechselnd, 1 Hz: Interne Störung. (Ausgang ist nicht geschaltet).

Funktionskontroll-Ausgang

(nicht bei Geräten mit Kabelanschluß)

• Schaltet bei Störung der Objekterfassung (mangelhafte Objektenkennung, Dejustierung, Verschmutzung der Linsen) nach ca. 4s; wird zurückgesetzt ca. 4s nach dem das Objekt wieder eindeutig erfaßt wird.
• Schaltet bei Kurzschluß des Schaltausgangs(sofort; wird zurückgesetzt ca. 2s nach Beseitigung der Störung.
• Schaltet bei interner Störung(sofort; wird nur durch Ausschalten und erneutes Einsatzen der Betriebsspannung zurückgesetzt.

Wartung

Halten Sie die Linsen des Geräts von Verschmutzungen frei.

Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die die Kunststoffflinsen beschädigen konnten.
