OA0111 - Capteur photoélectrique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur photoélectrique à réflexion directe
Marque	IFM
Modèle	OA0111
Catégorie	Capteur photoélectrique
Portée	Jusqu'à 200 mm (sur blanc 200x200 mm)
Tension d'alimentation	10...36 V DC
Consommation	< 30 mA
Indication LED	Verte (tension), Rouge (réception), Jaune (sortie)
Sortie	PNP ou NPN selon câblage
Temps de réponse	< 1 ms
Protections	Court-circuit, inversion de polarité
Matériau du boîtier	Laiton nickelé
Dimensions	Diamètre 18 mm, longueur 60 mm
Poids	Environ 50 g
Température de fonctionnement	-25...+60 °C
Indice de protection	IP67
Réglage	Potentiomètre de sensibilité, sélecteur de fonction de temporisation
Fonctions de temporisation	Retard à l'enclenchement (A) ou au déclenchement (b)
Entretien	Nettoyage régulier des lentilles avec un chiffon doux
Sécurité	Débrancher l'alimentation avant raccordement, utiliser un fusible miniature
Raccordement	Câble ou connecteur (selon version)

FOIRE AUX QUESTIONS - OA0111 IFM

Comment raccorder le capteur OA0111 ?

Mettez l'installation hors tension puis raccordez strictement selon les indications de l'étiquette. Insérez un fusible miniature si spécifié. Vérifiez le fonctionnement après un court-circuit.

Quelle est la portée maximale du capteur ?

La portée est jusqu'à 200 mm sur une surface blanche de 200x200 mm. La portée optimale nécessite un alignement précis.

Comment aligner correctement le capteur ?

Orientez le capteur vers l'objet à détecter. Les LED rouges doivent être allumées en cas d'alignement précis ; si elles clignotent, l'alignement est mauvais.

Que signifient les différentes LED ?

LED verte : tension d'alimentation OK. LED rouges : réception de lumière (objet détecté). LED rouges clignotantes : réception dégradée (lentilles sales, mauvais réglage). LED jaune : sortie commutée.

Comment régler la sensibilité et la temporisation ?

Utilisez le potentiomètre pour la sensibilité et le sélecteur 3 pour la fonction de temporisation. Position A : retard à l'enclenchement ; position b : retard au déclenchement.

Que faire en cas de détection instable ?

Vérifiez l'alignement et la propreté des lentilles. Les LED rouges clignotantes indiquent une réception dégradée. Nettoyez les lentilles avec un chiffon doux et réajustez.

Comment nettoyer le capteur ?

Débranchez l'alimentation. Nettoyez les lentilles avec un chiffon doux et non abrasif. Évitez les solvants agressifs.

Quelle est la tension d'alimentation recommandée ?

Le capteur fonctionne sous une tension de 10 à 36 V DC. Utilisez une alimentation stabilisée.

Quelle est la sortie du capteur ?

La sortie est de type PNP ou NPN selon le câblage. Elle commute lors de la détection de l'objet.

Comment utiliser la sortie diagnostique ?

La sortie diagnostique émet un signal de 5 Hz en cas de mauvaise détection (encrassement, mauvais réglage). Dès que la détection redevient fiable, la sortie revient à un signal permanent.

MODE D'EMPLOI OA0111 IFM

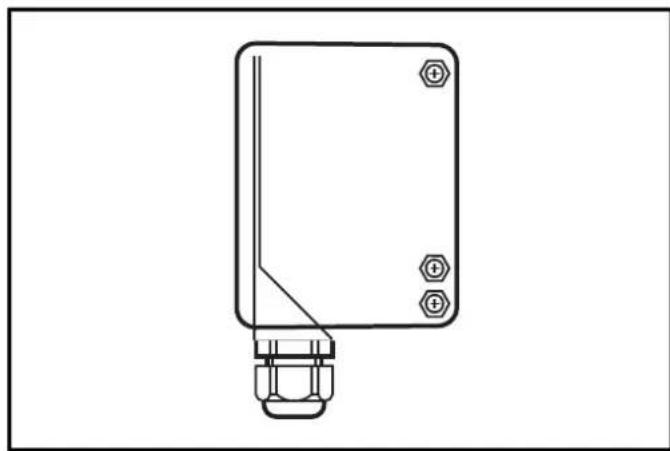

efector200

Reflexlichttaster Diffuse reflection sensor

Système réflexion directe

Fonctionnement et caractéristiques

Le système réflexion directe détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

Rayon : voir l'étiquette (valeur sur du papier blanc 200mm x 200mm).

Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoelectronique.

Raccordement strictement selon les indications de l'étiquette.

Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommendation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

Montage

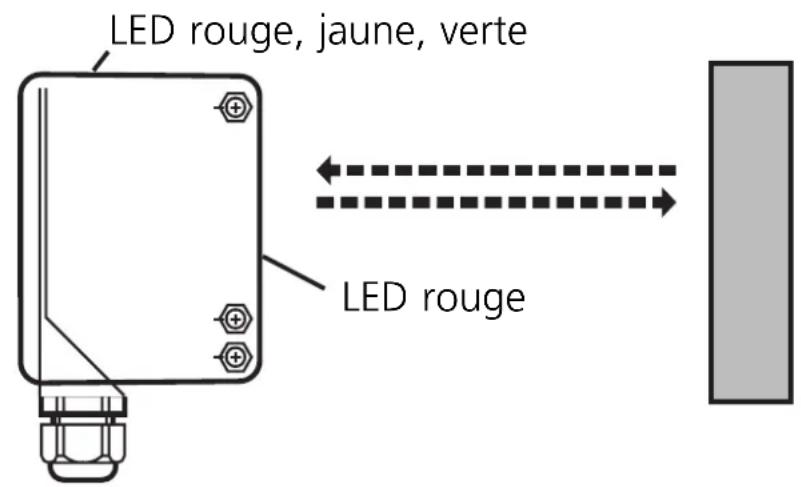

Orienter le système réflexion directe en direction de l'objet à détecter et le fixer avec une équerre de fixation.

Suivant le raccordement électrique, la cellule peut être orientée précisément à l'aide de la LED:

• Les LED rouges sont allumées en cas d'alignement précis.
• Elles clignotent en cas de mauvais alignement.
• Portée optimale seulement avec orientation précise.

Réglage

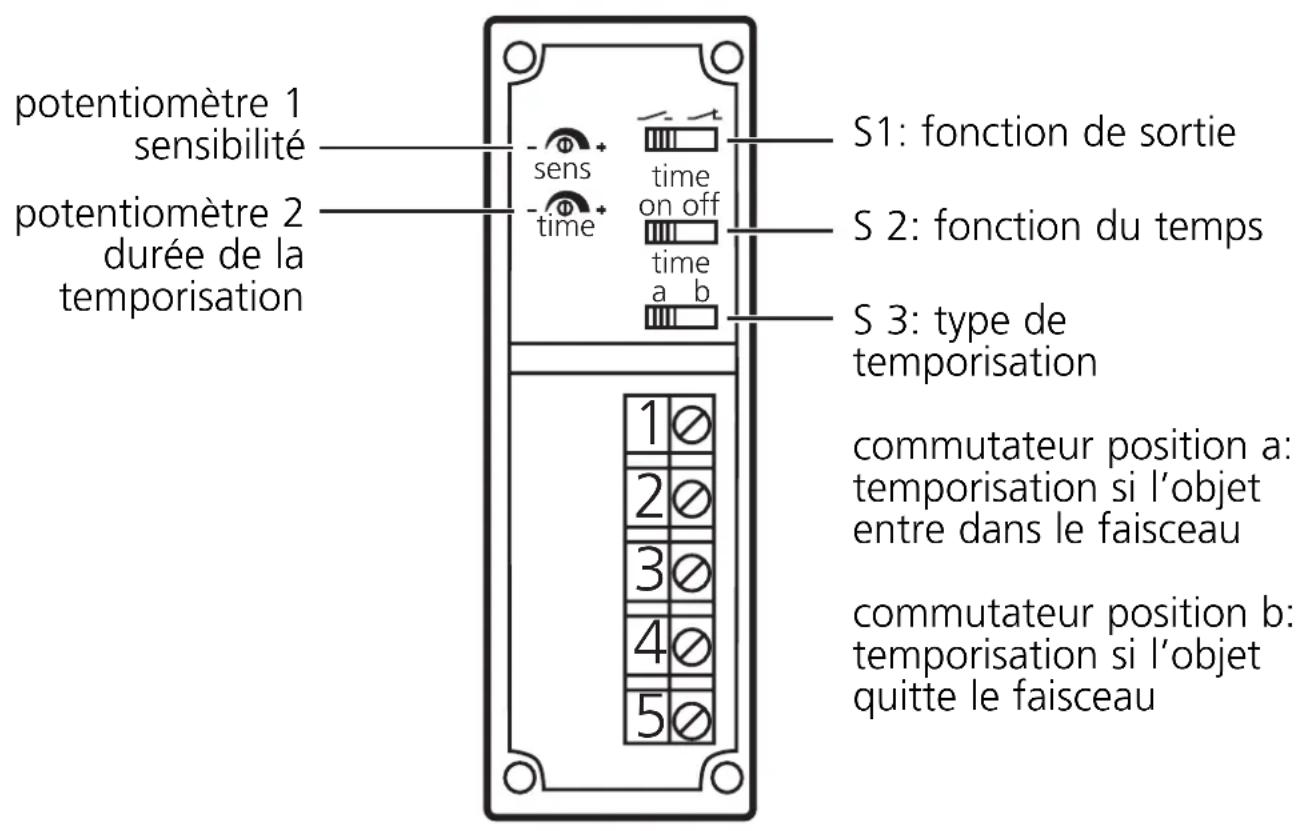

Régler la sensibilité, la fonction de sortie, la fonction du temps ainsi que la durée de la temporisation.

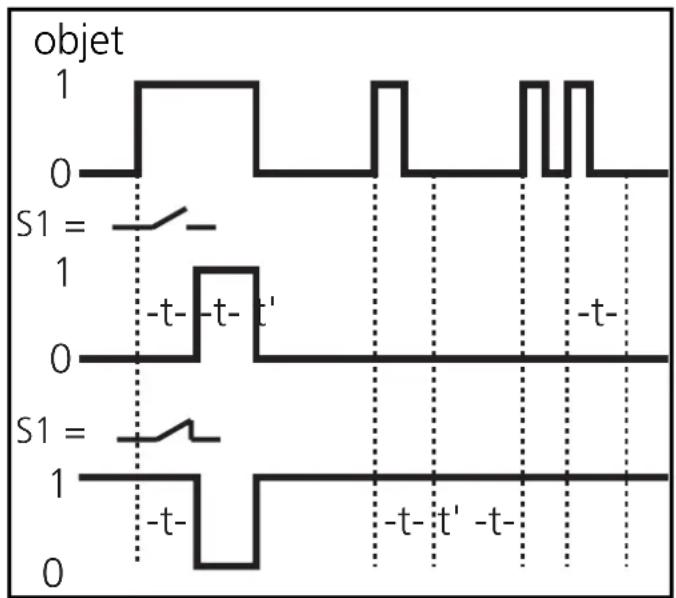

Sélecteur 3 = A:

Le signal « objet présent » est passé à la sortie de commutation avec un retard.

Si S1 = la sortie enclenchée après le front montant +t. Si S1 = la sortie déclenchée après le front montant +t.

Une impulsion pendant le temps t initialise de nouveau la fonction de temporisation.

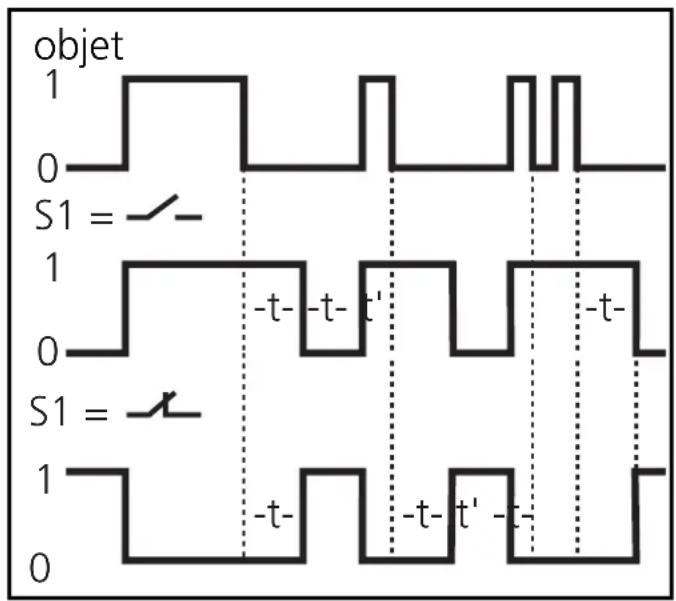

Sélecteur 3 = b:

Le signal «pas d'objet présent» est passé à la sortie de commutation avec un retard.

Si S1 = la sortie déclenchée après le front descendant +t. Si S1 = la partie enclenchée après le front descendant +t.

Une impulsion pendant le temps t initialise de nouveau la fonction de temporisation.

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED et par sortie diagnostique.

• LED verte est allumée = tension d'alimentation o. k.
• LED rouges sont allumées = réception de lumière (objet détecté).
• LED rouges clignotent = déterioration de la réception (p. ex. encrassement des lentilles, mauvais réglage).
• LED jaune est allumée = sortie commutée.

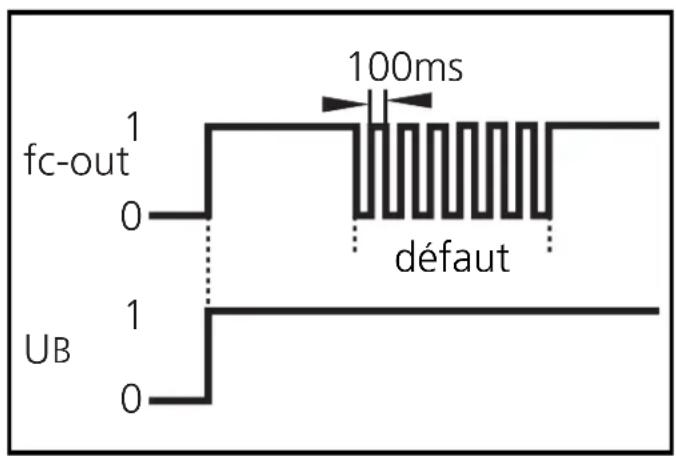

La sortie diagnostique indique une mauvaise détection de l'objet (encrassement des lentilles, mauvais réglage) par un signal de 5 Hz.

Dès que la détection de l'objet est de nouveau sûre, la sortie livre de nouveau un signal permanent.

Entretien: Les lentilles de la cellule doivent être dégagées de tout encrassement.
