Produkttyp	Fotoelektrischer Reflexionslichttaster
Marke	IFM
Modell	OA0111
Kategorie	Fotoelektrischer Sensor
Reichweite	Bis zu 200 mm (auf Weiß 200x200 mm)
Versorgungsspannung	10...36 V DC
Stromaufnahme	< 30 mA
LED-Anzeige	Grün (Spannung), Rot (Empfang), Gelb (Ausgang)
Ausgang	PNP oder NPN je nach Verdrahtung
Ansprechzeit	< 1 ms
Schutzfunktionen	Kurzschluss, Verpolungsschutz
Gehäusematerial	vernickeltes Messing
Abmessungen	Durchmesser 18 mm, Länge 60 mm
Gewicht	Ca. 50 g
Betriebstemperatur	-25...+60 °C
Schutzart	IP67
Einstellung	Empfindlichkeitspotentiometer, Zeitfunktionsschalter
Zeitfunktionen	Einschaltverzögerung (A) oder Ausschaltverzögerung (b)
Wartung	Regelmäßige Reinigung der Linsen mit einem weichen Tuch
Sicherheit	Vor dem Anschluss die Spannungsversorgung trennen, eine Miniatur-Sicherung verwenden
Anschluss	Kabel oder Steckverbinder (je nach Ausführung)

Häufig gestellte Fragen - OA0111 IFM

Wie wird der Sensor OA0111 angeschlossen?

Schalten Sie die Anlage stromlos und schließen Sie sie streng nach den Angaben auf dem Etikett an. Setzen Sie gegebenenfalls eine Miniatur-Sicherung ein. Überprüfen Sie die Funktion nach einem Kurzschluss.

Was ist die maximale Reichweite des Sensors?

Die Reichweite beträgt bis zu 200 mm auf einer weißen Fläche von 200x200 mm. Die optimale Reichweite erfordert eine genaue Ausrichtung.

Wie richtet man den Sensor richtig aus?

Richten Sie den Sensor auf das zu detektierende Objekt aus. Die roten LEDs sollten bei genauer Ausrichtung leuchten; blinken sie, ist die Ausrichtung schlecht.

Was bedeuten die verschiedenen LEDs?

Grüne LED: Versorgungsspannung OK. Rote LED: Lichtempfang (Objekt erkannt). Blinkende rote LED: Verschlechterter Empfang (verschmutzte Linsen, falsche Einstellung). Gelbe LED: Ausgang geschaltet.

Wie stellt man Empfindlichkeit und Zeitfunktion ein?

Verwenden Sie das Potentiometer für die Empfindlichkeit und den Schalter 3 für die Zeitfunktion. Position A: Einschaltverzögerung; Position b: Ausschaltverzögerung.

Was tun bei instabiler Detektion?

Überprüfen Sie die Ausrichtung und die Sauberkeit der Linsen. Blinkende rote LEDs zeigen einen verschlechterten Empfang an. Reinigen Sie die Linsen mit einem weichen Tuch und stellen Sie sie neu ein.

Wie reinigt man den Sensor?

Trennen Sie die Spannungsversorgung. Reinigen Sie die Linsen mit einem weichen, nicht scheuernden Tuch. Vermeiden Sie aggressive Lösungsmittel.

Welche Versorgungsspannung wird empfohlen?

Der Sensor arbeitet mit einer Spannung von 10 bis 36 V DC. Verwenden Sie ein stabilisiertes Netzteil.

Was ist der Ausgang des Sensors?

Der Ausgang ist je nach Verdrahtung PNP oder NPN. Er schaltet bei Objekterkennung.

Wie verwendet man den Diagnoseausgang?

Der Diagnoseausgang gibt bei schlechter Detektion (Verschmutzung, falsche Einstellung) ein 5-Hz-Signal aus. Sobald die Detektion wieder zuverlässig ist, kehrt der Ausgang zu einem Dauersignal zurück.

BEDIENUNGSANLEITUNG OA0111 IFM

Bestimmungsgemäß Verwendung

Der Reflexlichttaster erfaßt berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

Tastweite ("range"): siehe Typaufkleber (Wert bezogen auf weißes Papier 200mm x 200mm).

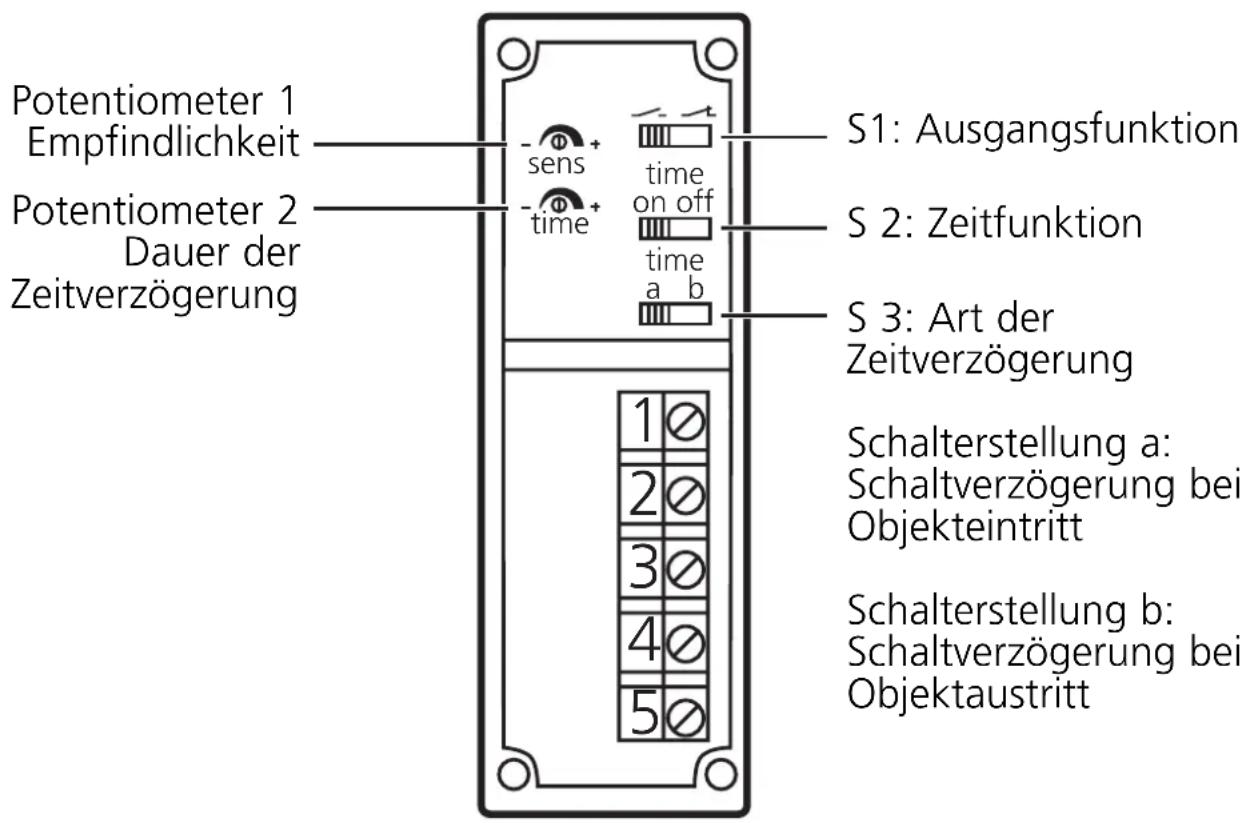

Bedien- und Anzeigeelemente

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät nach den Angaben auf dem Typenschild an.

Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen, falls Dort angegeben.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.

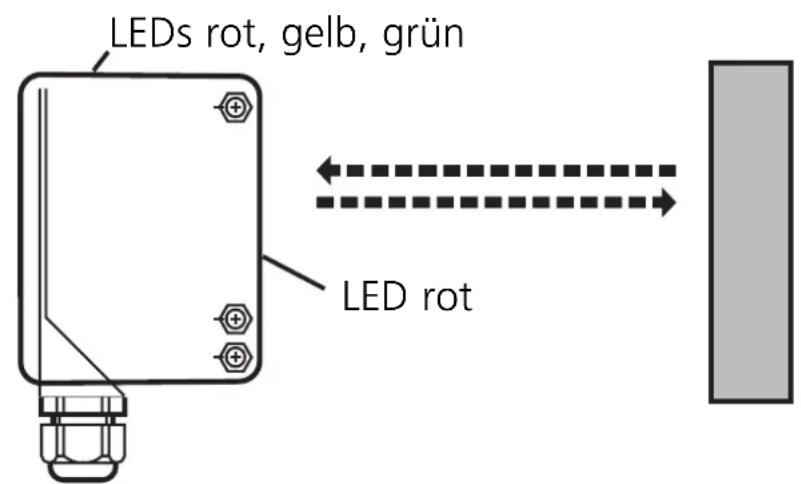

Montage

Richten Sie den Reflexlichttaster auf das zu erfassende Objekt aus und montieren Sieihn mit Hilfe einer Montagehalterung.

Nach dem elektrischen Anschluß können Sie das Gerät mit Hilfe der LED-Anzeige genau ausrichten:

Die roten LEDs leuchten bei genauer Ausrichtung.
- Sie blinken bei ungenauer Ausrichtung.
- Maximale Tastweite nur bei genauer Ausrichtung.

Einstellen

Stellen Sie Empfindlichkeit, Ausgangsfunktion, Zeitfunktion und Art und Dauer der Zeitverzögerung ein.

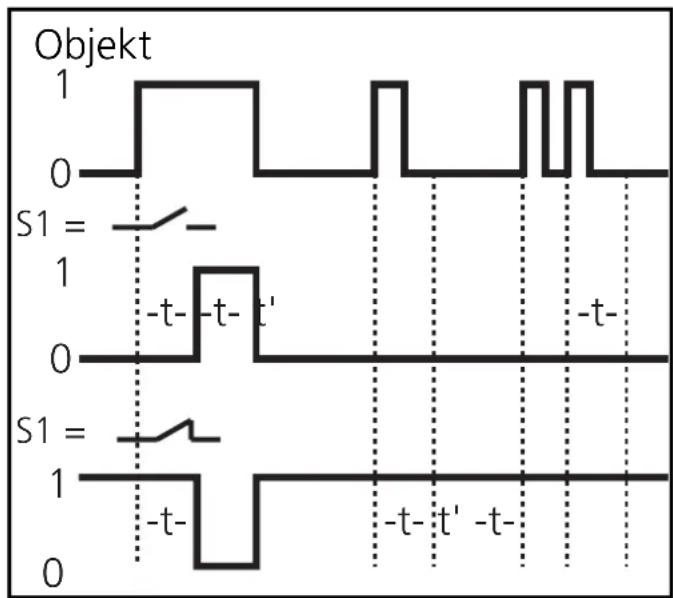

Schalter 3 = a

Das Signal "Objekt vorhanden" wird verzögert an den Schaltausgang weitergegeben.

• Bei S1 = schaltet der Ausgang Ein nach ansteigender Flanke + t.
• Bei S1 = schaltet der Ausgang AUS nach ansteigender Flanke + t.

Ein Impuls während der Zeit t laBt die Zeitstufe erneut anlaufen.

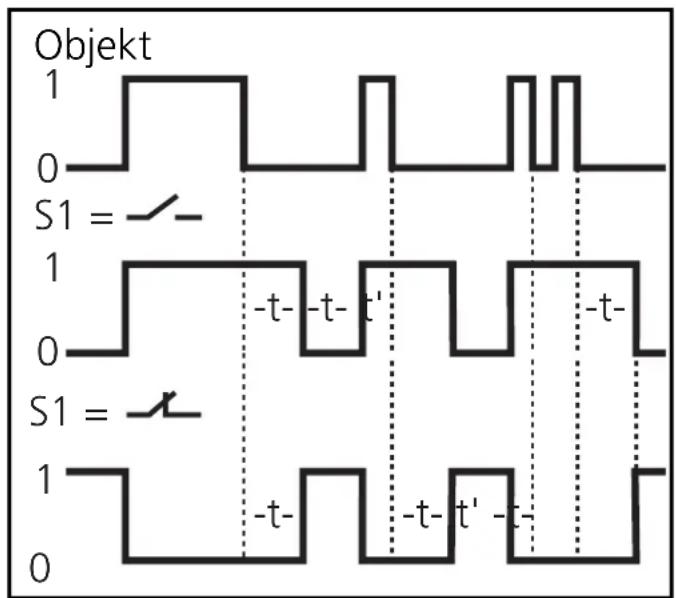

Schalter 3 = b ..

Das Signal "kein Objekt vorhenden" wird verzögert an den Schaltausgang weitergegeben.

• Bei S1 = schaltet der Ausgang AUS nach abfallender Flanke + t.
• Bei S1 = schaltet der Ausgang Ein nach abfallender Flanke + t.

Ein Impuls während der Zeit t laBt die Zeitstufe erneut anlaufen.

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs und durch Funktionkontroll-Ausgang.

• LED grün leucht = Versorgungsspannung o.k.
• LEDs rot leuchten = Lichtempfang (Objekt vorhanden).
• LEDs rot blinken = Verschlechterung des Empfangs (z. B. durch Verschmutzung der Linsen oder durch Dejustage).
• LED gelb leuchtet = Ausgang geschaltet.

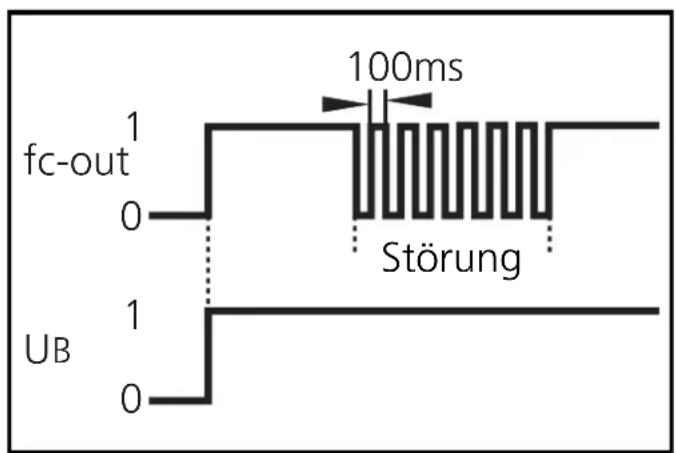

Der Funktionskontroll-Ausgang signalisiert eine Störung der Objektfassung (Verschmutzung der Optik, Dejustage) durch ein 5 Hz-Signal.

Wenn das Objekt wieder eindeutig erfaßt wird, setzen der Ausgang wieder Dauersignal.

Wartung: Halten Sie die Linsen des Geräts von Verschmutzung frei.
