Type de produit	Amplificateur pour fibres optiques
Marque	IFM
Modèle	OB5012
Catégorie	Amplificateur de détection
Alimentation	24 V CC (typique)
Type de sortie	Sortie de commutation (PNP/NPN selon câblage) et sortie diagnostique (10 mA max)
Fonctions principales	Détection sans contact d'objets, réglage automatique et manuel du seuil de commutation, prolongation d'impulsion réglable (2 à 90 ms)
Indicateurs LED	LED vertes (capacité de réserve ou intensité du signal), LED rouge (erreur/encrassement), LED jaune (état de commutation), LED verte (appareil disponible)
Montage	Sur rail DIN normalisé ou dispositif de montage
Raccordement électrique	Par câble (couleurs: BN = brun, BU = bleu, BK = noir, VT = violet)
Protection	IP65 (couvercle fermé)
Compatibilité fibres optiques	Fibres optiques ifm forme FE-11 et FT-11 uniquement
Portée	Variable selon la fibre optique utilisée
Prolongation d'impulsion	Réglable de 0 à 90 ms par incréments d'environ 1 ms
Réglage du seuil	Automatique (avec ou sans objet) ou manuel (boutons + et -)
Entretien et nettoyage	Vérifier régulièrement l'encrassement des fibres optiques ; nettoyer si nécessaire. Fermer le couvercle après réglage pour garantir l'IP65.
Sécurité	Mettre l'installation hors tension avant tout raccordement. Protection contre les courts-circuits de la sortie de commutation.
Pièces détachées et réparabilité	Aucune pièce détachable. Réparation par le fabricant.
Informations générales	Amplificateur de la série efector200. Détection d'objets et de matières sans contact. Utilisation avec fibres optiques ifm.

FOIRE AUX QUESTIONS - OB5012 IFM

Quelle est la tension d'alimentation de l'amplificateur IFM OB5012 ?

L'alimentation typique est de 24 V CC. Vérifiez les indications sur l'étiquette de l'appareil.

Comment monter les fibres optiques sur l'amplificateur ?

Dévisser la vis A, glisser les fibres dans les ouvertures jusqu'à ressentir une faible résistance (joint torique), puis les avancer jusqu'à l'arrêt (éléments optiques) et serrer la vis.

Comment effectuer un réglage automatique du seuil de commutation avec des objets mobiles ?

Faire passer les objets dans le faisceau, appuyer sur T1 jusqu'à ce que la rampe de LED clignote (LED jaune et verte alternent). Appuyer une fois, puis une deuxième fois. La LED verte s'allume en mode fonctionnement.

Comment régler manuellement le seuil de commutation ?

Appuyer sur T1+T2 jusqu'à ce que la rampe de LED clignote (LED verte clignote, LED jaune indique l'état). Mesurer le signal de l'objet et de l'arrière-plan, puis ajuster avec les boutons + et - pour placer le seuil au milieu. Appuyer sur T1+T2 pour valider.

Que signifie la LED rouge allumée en fonctionnement ?

La LED rouge indique une erreur de détection : mauvais réglage ou encrassement des fibres optiques. Vérifiez et nettoyez les fibres.

Comment régler la prolongation d'impulsion ?

Appuyer sur T2 jusqu'à ce que les LED jaune et verte clignotent alternativement. Utiliser les boutons + ou - pour régler la temporisation (1 impulsion = environ 1 ms). Attendre 10 s pour valider.

Quels types de fibres optiques sont compatibles avec l'OB5012 ?

Seules les fibres optiques ifm de forme FE-11 (barrage) et FT-11 (réflexion directe) sont compatibles.

Comment raccorder électriquement l'amplificateur ?

Débranchez l'installation. Raccordez les fils selon les couleurs : BN (brun) = alimentation +, BU (bleu) = 0 V, BK (noir) = sortie, VT (violet) = sortie diagnostique.

Quelle est la signification des LED vertes pendant le fonctionnement ?

En mode fonctionnement, les LED vertes indiquent la capacité de réserve en pourcentage. En mode programmation, elles affichent l'intensité du signal d'entrée.

Comment garantir la protection IP65 de l'appareil ?

Après tout réglage, fermez soigneusement le couvercle de la cellule. Le couvercle doit être fermé pour assurer l'étanchéité IP65.

MODE D'EMPLOI OB5012 IFM

efector200®

	Fonctionnement et caractéristiques	F1
	Eléments de service et d'indication	F1
	Montage	F2
	Monter les fibres optiques	F2
	Raccordement électrique	F2
	Réglage automatique du seuil de commutation (1)	F3
	Réglage automatique du seuil de commutation (2)	F4
	Réglage manuel du seuil de commutation (1)	F5
	Réglage manuel du seuil de commutation (2)	F6
	Régler la prolongation d'impulsion	F7
	Fonctionnement	F7

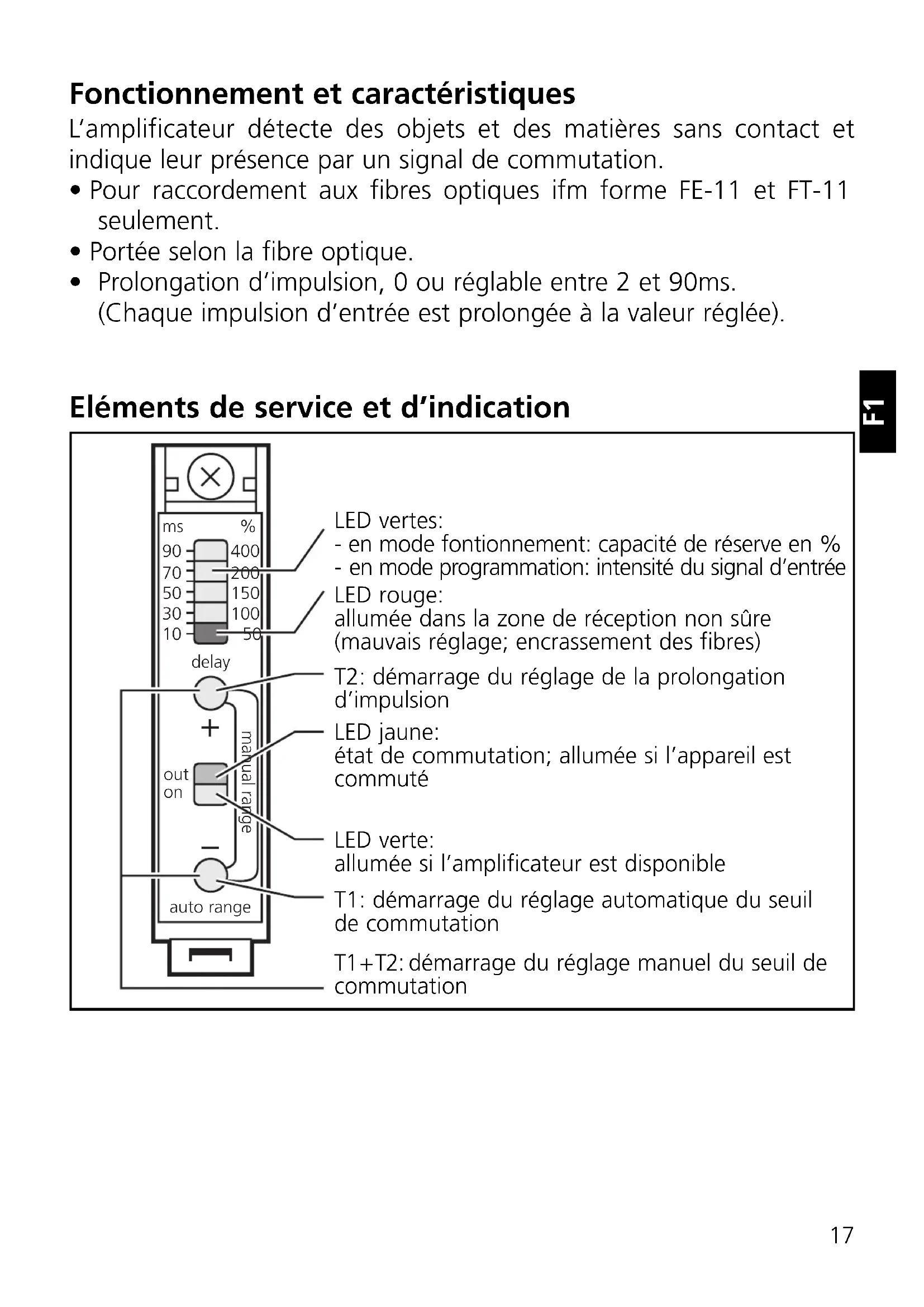

Fonctionnement et caractéristiques

L'amplificateur détecte des objets et des matières sans contact et indique leur présence par un signal de commutation.

• Pour raccordement aux fibres optiques ifm forme FE-11 et FT-11 seulement.
• Portée selon la fibre optique.
• Prolongation d'impulsion, 0 ou réglable entre 2 et 90ms. (Chaque impulsion d'entrée est prolongée à la valeur réglée).

Éléments de service et d'indication

LED vertes : - en mode fontonnement : capacité de réserve en % - en mode programmation : intensité du signal d'entrée LED rouge : allumée dans la zone de réception non sûre (mauvais réglage ; encrassement des fibres)

T2: démarrage du réglage de la prolongation d'impulsion LED jaune: état de commutation; allumée si l'appareil est commuté

LED verte : allumée si l'amplificateur est disponible

T1: démarrage du réglage automatique du seuil de commutation

T1+T2: démarrage du réglage manuel du seuil de commutation

Montage

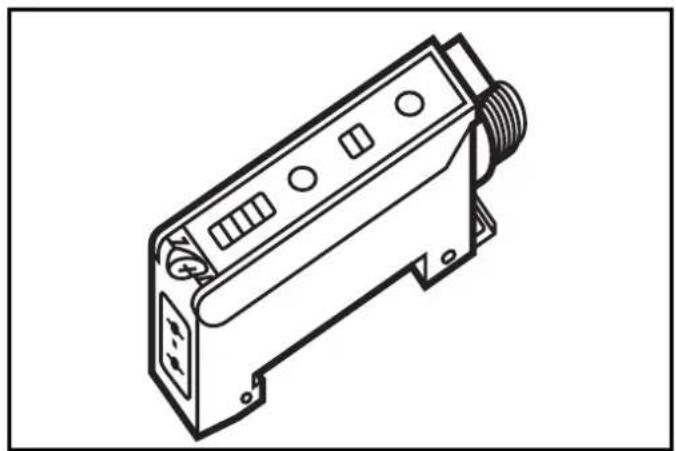

Monter l'appareil sur un profilé normalisé (rail DIN) ou à l'aide d'un dispositif de montage.

Monter les fibres optiques comme suit:

1. Dévisser la vis A (fig. 1).
2. Glisser les fibres optiques dans les ouvertures de l'amplificateur B jusqu'à ce qu'on remarque une faible résistance (joint torique) (fig. 2).
3. Avancer les fibres optiques jusqu'à l'arrêt (éléments optiques) et les retenir (fig. 3).
4. Serrer la vis A.

Si les fibres optiques ne sont pas en contact direct avec les éléments optiques, la portée sera réduite.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement. Raccordement selon les indications de la dernière page ou selon l'étiquette.

• Couleurs des fils (pour les cellules avec raccordement par câble) : BN = brun, BU = bleu, BK = noir, VT = violet.
• Programmation de la fonction de sortie par branchement selon les indications de la dernière page ou selon l'étiquette.
• Charge de la sortie diagnostique (fc-output) : 10mA maxi.

Réglage automatique du seuil de commutation (1)

• Des objets passent à travers le faisceau optique
• Fibre optique réflexion directe (FT...) et fibre optique barrage (FE...)

La cellule détecte les signaux d'entrée de différente intensité dans n'importe quel ordre et calcule le seuil de commutation optimal.

1

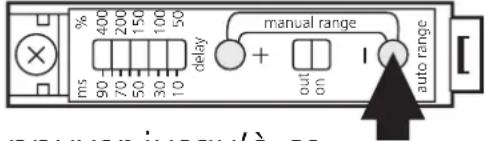

Faire passer les objets à travers le faiscau optique.Appuyer jusqu'à ce que la rampe de LED clignote.

[YTVD] Les LED jaune et verte clignotent alternativement (= la cellule est en mode programmation).

2

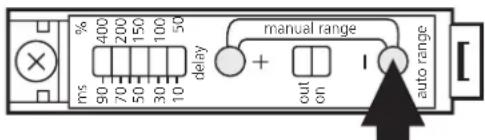

Appuyer une fois.

Les LED jaune et verte s’éteignent brièvement, ensuite elles clignotent de nouveau alternativement.

3	Appuyer une fois.		Les LED jaune et verte s’éteignent brièvement,
			ensuite la LED verte s’allume (= la cellule est en mode fonctionnement).

Si le réglage du seuil de commutation n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la rampe de LED clignote après l'étage de réglage no. 3. Ensuite la cellule passe au mode fonctionnement sans changer le seuil de commutation.

Réglage automatique du seuil de commutation (2)

• Objets immobiles
• Fibre optique réflexion directe (FT...) et fibre optique barrage (FE...)

La cellule détecte les signaux d'entrée de différente intensité dans n'importe quel ordre et calcule le seuil de commutation optimale.

1

Appuyer jusqu'à ce que la rampe de LED clignote.

Les LED jaune et verte clignotentalternativement(= la cellule est en mode programmation).

2

Placer l’objet dans le faiscau optique.*Appuyer une fois.

Les LED jaune et verte s’éteignent brièvement, ensuite elles clignotent de nouveau alternativement.

3	Enlever l’objet du faiscau optique.*Appuyer une fois.			Les LED jaune et verte s’éteignent brièvement,
			out on	ensuite la LED verte s’allume(= la cellule est en mode fonctionnement).

*Vous pouvez également procéder dans l'ordre inverse : mesurer d'abord sans objet, ensuite avec l'objet.

Si le réglage du seuil de commutation n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la rampe de LED clignote après l'étage de réglage no. 3. Ensuite la cellule passe au mode fonctionnement sans changer le seuil de commutation.

Réglage manuel du seuil de commutation (1)

- Objets immobiles / fibre optique réflexion directe (FT)

1	Appuyer jusqu'à ce que la rampe de LED clignote.		La LED verte clignote,la LED jaune indique l'état de commutation(= la cellule est en mode programmation).
2	Placer l'objet dans le faiscau optique.		Le signal de l'objet est mesuré et indiqué (la rampe de LED allumées faiblement);LED clignotante lumière vive = seuil de commutation actuel.
3	Enlever l'objet du faiscau optique.		Le signal d'arrière-plan est mesuré et indiqué (la rampe de LED allumées faiblement).
4	Appuyer sur le bouton "+" ou "-" jusqu'à ce que le seuil de commutation se trouve au milieu entre le signal de l'arrière-plan et le signal de l'objet; (ici: réduire le seuil de commutation).
5	Appuyer jusqu'à ce que la rampe de LED clignote.		La LED verte s'allume(= la cellule est en mode fonctionnement).

Réglage manuel du seuil de commutation (2)

- Objets immobiles / fibre optique barrage (FE...)

1	Appuyer jusqu'à ce que la rampe de LED clignote.		La LED verte clignote,la LED jaune indique l'état de commutation(= la cellule est en mode programmation).

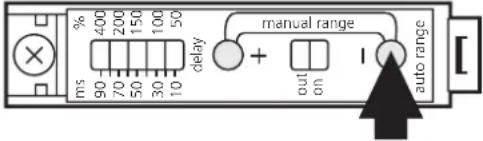

2	Appuyer sur le bouton “-” jusqu'à ce que la rampe de LED indique le seuil de commutation le plus bas.

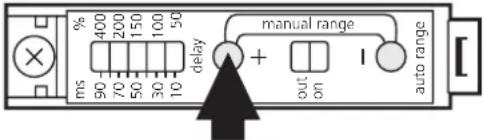

3	Placer l'objet dans le faiscau optique.Appuyer sur le bouton “+” jusqu'à ce que la cellule commute; (LED jaune s'allume ou s'éteint).		ou
4	Appuyer jusqu'à ce que la rampe de LED clignote.		La LED verte s'allume(= la cellule est en mode fonctionnement).[IMAGE]

Régler prolongation d'impulsion

1

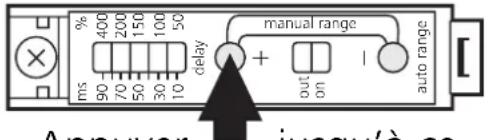

Appuyer — jusqu'à ce que la rampe de LED clignote.

Les LED jaune et verte clignotentalternativement(= la cellule est en mode programmation).

2

Appuyer sur le bouton “+” ou“-” pour régler la temporisation désirée(ici: augmenter la temporisation).1 x = env. 1ms.Pour un réglage rapide, appuyer continuellement sur le bouton.

3

Attendre env.10s.

La LED verte s'allume (= la cellule est en mode fonctionnement).

Fonctionnement

Ouvrir le couvercle de la cellule seulement pour le réglage. Fermer ce couvercle après le réglage pour garantir la protection IP 65.

Vérifier le bon fonctionnement de la cellule. Indication par LED et par sortie diagnostique.

• LED rouge allumée : erreur lors de la détection de l'objet (mauvais réglage, encrassement des fibres).
• Rampe de LED clignote rapidement : sortie en état de court-circuits, rampe de LED clignote lentement : erreur interne.

La sortie diagnostique est activée dans le cas de:

• mauvaise détection de l'objet (mauvais réglage, encrassement des fibres) ; désactivée dès la détection sûre de l'objet ;
• courts-circuits de la sortie de commutation; désactivée env. 4 s après élimination du défaut.
