MODE D'EMPLOI RB1006 IFM

Montageanleitung Installation Instructions Notice de Montage

efector400®

Inkrementaler

Drehgeber RB

Incremental

encoder RB

Codeur

incrémental RB

Fonctionnement et caractéristiques

Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.

• Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette
• Fréquence d'impulsions 300 kHz (version 5 V) ou 160 kHz (version 10...30 V)
  • Vitesse de rotation maxi mécanique: 10.000 tr / mn
• Vitesse de rotation maxi électrique (en tr/mn): (f_ / Z) * 60 ( f_ = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz; Z = name de pas )
• Les sorties sont protégées contre un court-circuit entre les sorties et U_N ou U_P pendant < 60 s

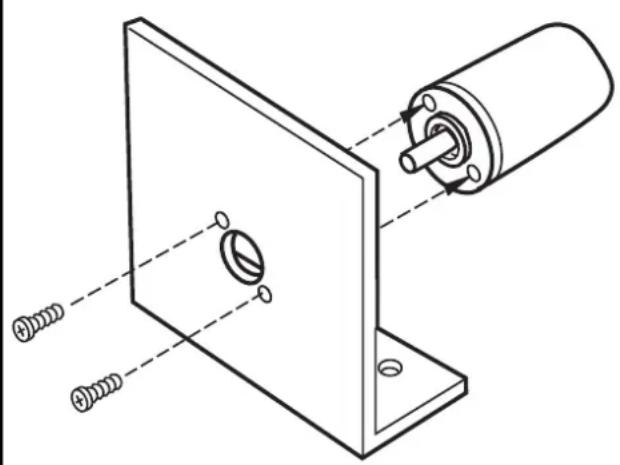

Montage

Mettre l'installation hors tension. Ne pas mettre en marche le moteur lors du montage.

repère 25 M3 pro- fondeur 5 18 35

Monter un accouplement flexible entre le codeur et le moteur afin d'empêcher que l'arbre ou les roulements soient endommagés.

En cas de mesure de déplacement avec un pignon et une crémallière monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure fixer le codeur et la roue de mesure sur le bout d'un bras monté de manière flexible.

Eviter les coups sur l'arbre; ne pas utiliser une lime ou un outil similaire: l'appareil risque d'être détruit.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur!

Raccorder l'appareil selon le branchement indiqué sur le boîtier.

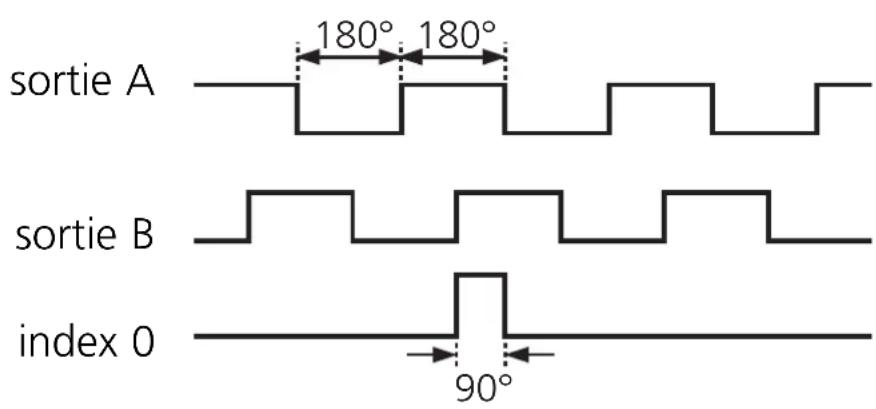

sortie A 180° 180° sortie B index 0 90°

Signaux de sortie:

version 5 V: sortie TTL, 20 mA

version 10...30 V: sortie HTL, 50 mA, protégée contre les courts-circuits

Extension par câble blindé; longueur max. 100 m (version 5 V), 200 m (version 10...30 V); installer séparément des sources parasites (distance min. env. 0,2 m). Relier le boîtier du codeur, le connecteur / le bornier et l'électronique d'exploitation via le blindage et relier à la terre.
