RB1006 - Detektor IFM - Kostenlose Bedienungsanleitung

Produkttyp	Inkrementalgeber (Drehgeber)
Versorgungsspannung	5 V oder 10...30 V (je nach Version)
Schrittzahl (Impulse pro Umdrehung)	Laut Aufkleber am Gerät
Impulsfrequenz	300 kHz (Version 5 V) oder 160 kHz (Version 10...30 V)
Maximale mechanische Drehzahl	10.000 U/min
Maximale elektrische Drehzahl	(f_ / Z) × 60 (f_ in Hz, Z = Schrittzahl)
Ausgangssignale	TTL, 20 mA (5 V) oder HTL, 50 mA kurzschlussgeschützt (10...30 V)
Elektrischer Anschluss	Gemäß dem auf dem Gehäuse angegebenen Anschluss
Maximale Kabellänge	100 m (Version 5 V) oder 200 m (Version 10...30 V)
Abschirmung und Erdung	Abgeschirmtes Kabel, Gehäuse, Stecker und Elektronik erden
Mindestabstand zu Störquellen	Ca. 0,2 m
Montage	Eine flexible Kupplung verwenden, um die Welle nicht zu beschädigen
Montagehinweise	Anlage spannungsfrei schalten; Welle nicht anschlagen und kein hartes Werkzeug verwenden
Messung linearer Bewegungen	Mit Ritzel und Zahnstange: Montage auf Federbasis; mit Messrad: flexibler Arm
Sicherheitshinweise	Spannungsfrei beim Anschließen oder Trennen; Motor während der Montage nicht einschalten
Betriebstemperatur	In der Anleitung nicht angegeben, aber typisch für Industriegeber: -20°C bis +85°C

Häufig gestellte Fragen - RB1006 IFM

Welche Versorgungsspannung für den RB1006 verwenden?

Die Spannung hängt von der Version ab: 5 V oder 10...30 V. Überprüfen Sie das Etikett am Gerät. Die angegebenen Grenzen nicht überschreiten.

Wie installiere ich den Geber RB1006 an einem Motor?

Montieren Sie eine flexible Kupplung zwischen Geber und Motor, um die Welle nicht zu beschädigen. Stellen Sie sicher, dass die Anlage vor der Montage spannungsfrei ist.

Welche Ausgangssignale sind verfügbar?

Die 5-V-Version liefert einen TTL-Ausgang 20 mA; die 10...30-V-Version liefert einen HTL-Ausgang 50 mA kurzschlussgeschützt.

Wie schließe ich das abgeschirmte Kabel an?

Verbinden Sie das Gehäuse des Gebers, den Stecker/Klemmen und die Betriebselektronik über die Abschirmung und erden Sie die Abschirmung. Verlegen Sie das Kabel mindestens 0,2 m von Störquellen entfernt.

Was ist die maximale Impulsfrequenz?

300 kHz für die 5-V-Version, 160 kHz für die 10...30-V-Version.

Was ist die maximale Drehzahl?

Die maximale mechanische Drehzahl beträgt 10.000 U/min. Die maximale elektrische Drehzahl wird mit der Formel (Impulsfrequenz / Schrittzahl) × 60 berechnet.

Ist der RB1006 kurzschlussgeschützt?

Ja, die 10...30-V-Version hat einen kurzschlussgeschützten HTL-Ausgang. Die 5-V-Version ist nicht geschützt.

Was ist die maximale Kabellänge?

100 m für die 5-V-Version, 200 m für die 10...30-V-Version.

Kann der RB1006 zur Messung linearer Bewegungen verwendet werden?

Ja, mit einem Ritzel und einer Zahnstange oder einem Messrad. Montieren Sie in diesem Fall den Flansch auf einer Federbasis oder befestigen Sie den Geber an einem flexiblen Arm.

Wie reinige ich das Gerät?

Die Anleitung gibt kein spezifisches Verfahren vor. Verwenden Sie ein trockenes, fusselfreies Tuch. Vermeiden Sie Lösungsmittel, die das Gehäuse beschädigen könnten.

BEDIENUNGSANLEITUNG RB1006 IFM

Bestimmungsgemäße Verwendung

Der Drehgeber wandelt Drehbewegungen in Impulsfolgen. Mit ihnen lassen sich Wegstrecken und Winkelbewegungen messen und Positionen bestimmen.

• Versorgungsspannung und Strichzahl (Impulse pro Umdrehung/“pulses”) laut Typenschild
• Impulsfrequenz 300 kHz (5 V Version) und 160 kHz (10...30 V Version)
  • Max. Drehzahl mechanisch: 10 000 U / min
  • Max. Drehzahl elektrisch (in U / min): (f_max / Z) * 60

(f_max = Impulsfrequenz des Drehgebers oder max. Eingangsfrequenz der Folgeelektronik in Hz; Z = Strichzahl)

- Ausgänge kurzschlussfest gegen U_N und U_P<60 s

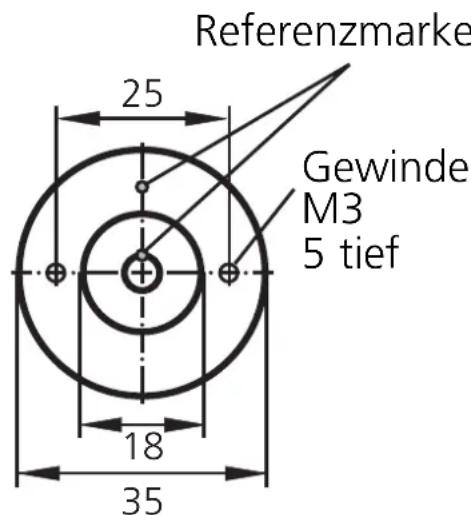

Montage

Schalten Sie die Anlage spannungsfrei. Der Antrieb darf während der Montage nicht in Betrieb gesetzt werden.

Drehgeber und Antrieb sollten durch eine flexible Kupplung verbunden werden, um Wellen- und Lagerschäden zu vermeiden.

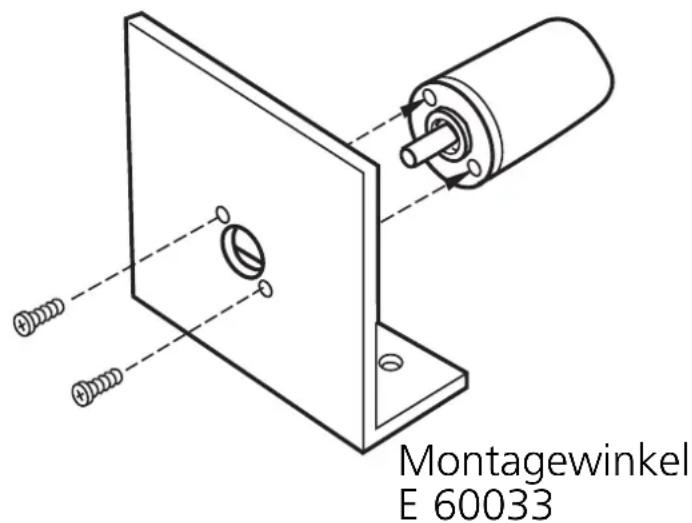

Bei Wegmessung mit Ritzel und Zahnstange sollte der Befestigungswinkel auf ein federndes Unterteil montiert werden. Bei Wegmessung mit Messrad sollten Drehgeber und Messrad am Ende eines flexiblen gelagerten Hebels montiert werden.

Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnlich-chem Werkzeug behandeln: Zerstörungsgefahr!

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckerverbindungen verbinden oder lösen!

Schließen Sie das Gerät gemäß der Anschlussbelegung auf der Gehäusekappe an.

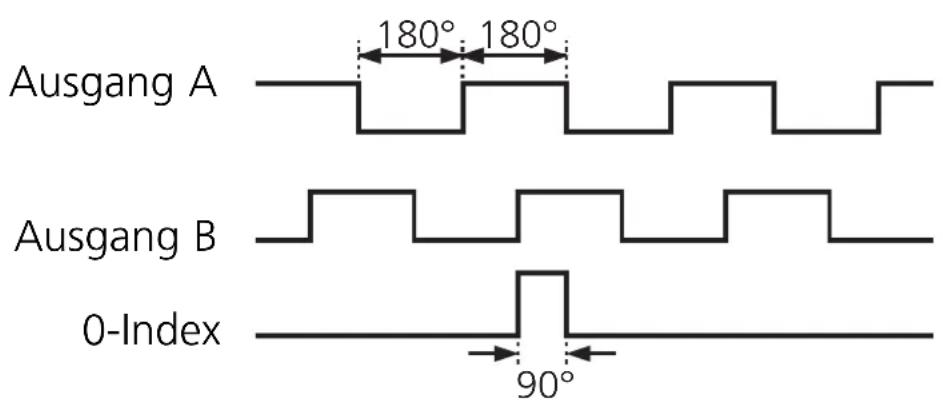

Ausgangssignale:

5 V Version: TTL-Ausgang, 20 mA

10...30 V Version: HTL-Ausgang, 50 mA, kurzschlussfest

Verlängerung mit abgeschirmtem Verlängerungskabel; max. Länge 100 m (5 V Version); 200 m (10...30 V Version).

Getrennt von Störquellen verlegen (Mindestabstand ca. 0,2 m). Gehäuse von Drehgeber, Verbindungsstecker / Klemmkasten und Auswerteelektronik über den Schirm miteinander verbinden und erden.
