OG5069 - Capteur photoélectrique IFM - Notice d'utilisation et mode d'emploi gratuit

Marque	IFM
Modèle	OG5069
Catégorie	Capteur photoélectrique
Série	efector200
Type de détection	Barrage photoélectrique (émetteur/récepteur)
Portée	Voir étiquette sur l’appareil (variable selon version)
Alimentation électrique	Alimentation isolée galvaniquement avec protection contre les surcharges (norme UL 508)
Tension d’alimentation	Typiquement 10–30 V DC
Consommation	< 50 mA
Sortie de commutation	Fonction programmable par câblage (broche BK)
Sortie diagnostique	10 mA max. (broche BU)
Indicateurs LED	Verte (opérationnel), jaune (sortie commutée), rouge (erreur)
Matériau du boîtier	Plastique (lentilles en plastique)
Dimensions (L x l x H)	Environ 60 x 20 x 40 mm
Poids	Environ 50 g
Indice de protection	IP67 (estimé)
Température de fonctionnement	-25 à 60 °C
Fonctions principales	Détection sans contact d’objets et matières, programmation de sensibilité (statique/mobile), aide au réglage lumineux, blocage/déblocage
Raccordement	Câble 3 fils (BN = brun, BU = bleu, BK = noir)
Montage	Avec équerre de fixation ; orientation précise nécessaire
Entretien et nettoyage	Nettoyer les lentilles avec un chiffon doux ; ne pas utiliser de solvants
Sécurité	Ne pas regarder dans l’axe de la source lumineuse ; appliquer les étiquettes d’avertissement laser
Pièces détachées et réparabilité	Non spécifié ; contactez le fabricant

FOIRE AUX QUESTIONS - OG5069 IFM

Comment brancher le capteur OG5069 ?

Mettez l'installation hors tension. Raccordez les fils : brun (BN) = alimentation +, bleu (BU) = alimentation -, noir (BK) = sortie de commutation. La fonction de sortie est programmable par câblage (voir page 17 ou étiquette).

Quelle est la portée du capteur ?

La portée maximale est indiquée sur l'étiquette de l'appareil. Pour une performance optimale, orientez précisément l'émetteur vers le récepteur.

Comment régler la sensibilité pour des objets statiques ?

Appuyez sur le bouton de réglage du récepteur pendant 2 secondes (LED rouge clignote). Les LED jaune et verte clignotent alternativement. Placez l'objet puis appuyez une fois. Retirez l'objet puis appuyez une fois. La sensibilité est mémorisée.

Comment régler la sensibilité pour des objets mobiles ?

Mettez en mode programmation (appui 2s), laissez passer au moins deux objets dans la zone de détection pendant 1 seconde, appuyez une fois. Répétez l'opération sans objet, appuyez une fois. Le réglage est automatique.

Que signifie chaque LED ?

LED verte allumée : appareil opérationnel. LED jaune allumée : sortie commutée. LED rouge allumée : erreur (désalignement, lentilles sales). LED jaune+rouge clignotent alternativement : court-circuit ou erreur interne.

Comment bloquer/débloquer le capteur ?

Pour bloquer, appuyez sur le bouton du récepteur pendant 10 secondes jusqu'à extinction des LED. Pour débloquer, appuyez à nouveau 10 secondes.

Que faire si la LED rouge reste allumée ?

Cela indique une erreur : vérifiez l'alignement de l'émetteur et du récepteur, nettoyez les lentilles avec un chiffon doux. Si le problème persiste, réalignez le faisceau.

Puis-je utiliser ce capteur avec une alimentation non régulée ?

Non, l'alimentation doit être isolée galvaniquement et protégée contre les surcharges (norme UL 508). Utilisez une alimentation à découpage ou un transformateur avec fusible.

Comment nettoyer les lentilles ?

Dépoussiérez avec un chiffon doux et sec. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs qui endommageraient les lentilles en plastique.

Où trouver la notice complète ?

La notice au format PDF est disponible en téléchargement gratuit sur notre site notice-facile.com. Sélectionnez votre langue et votre email pour recevoir une traduction si nécessaire.

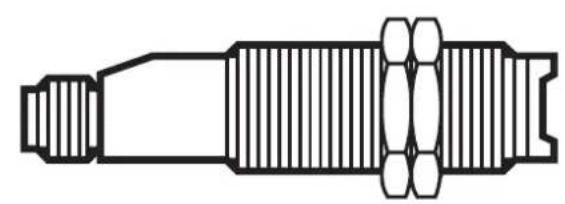

MODE D'EMPLOI OG5069 IFM

efector200

Fonctionnement et caractéristiques

Ces barrages photoélectriques détectent des objets et des matières sans contact et indiquent leur présence par un signal de commutation. Portée (r) : voir l'étiquette.

Ne pas regarder dans l'axe de la source lumineuse!

Les étiquettes jointes (avertissement: laser) doivent être appliquées tout près de la cellule.

Raccordement électrique

Afin de répondre aux exigences de la norme "UL 508" pour la catégorie "limited voltage", l'appareil doit être impérativement alimenté par une alimentation isolée galvaniquement et équipée d'un dispositif de protection contre les surcharges.

Mettre l'installation hors tension avant le raccordement de la cellule optoelectronique.

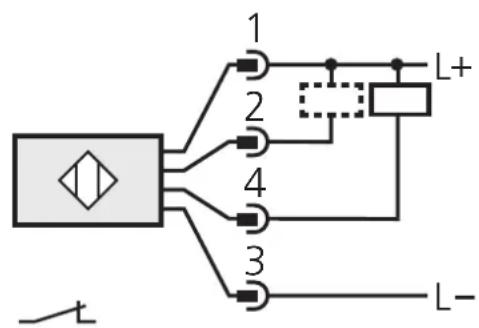

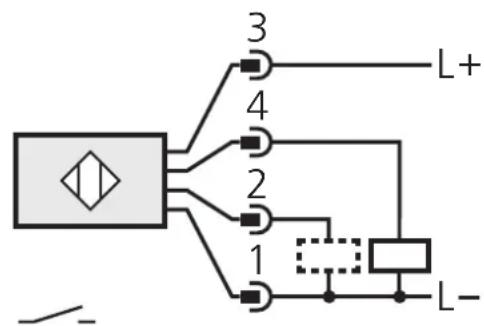

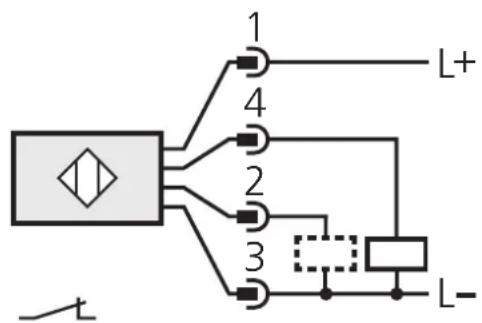

Raccordement: voir page 17 ou l'étiquette de la cellule.

Couleurs des fils: BN = brun, BU = bleu, BK = noir. Programmation de la fonction de sortie par branchement: voir page 17 ou l'étiquette de la cellule. Charge de la sortie diagnostique (fc output): 10mA maxi.

Montage et alignement

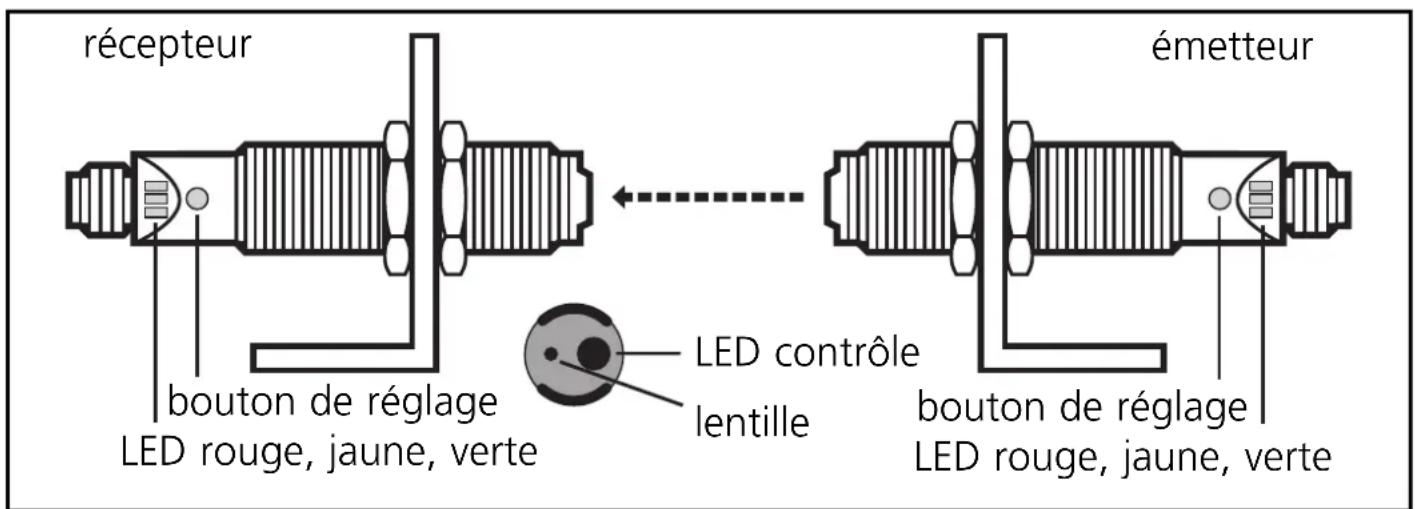

Monter le récepteur (forme OGEL...) avec l'équerre de fixation.

Orienter l'émetteur (forme OGPL...) en direction du récepteur ; le spot lumineux doit toucher la lentille du récepteur (validation par LED contrôle). Portée optimale seulement avec orientation précise.

Monter la cellule afin que sa position de montage ne puisse pas changer (éviter surtout des vibrations de forte intensité!). Les cellules avec un très petit diamètre du spot lumineux sont fortement le plus faible changement de la position de montage peut provoquer alignement.

Aide au réglage

Pour orienter la cellule, l'émetteur possède une aide au réglage.

Après pression sur le bouton de réglage de l'émetteur la LED rouge clignote, ensuite les LED verte et jaune clignotent alternativement. L'intensité de la lumière émise est augmentée et le spot lumière est clairement visible. En appuyant encore une fois la LED verte est allumée de nouveau et la lumière émise est mise de nouveau à l'intensité normale.

Si le bouton-poussoir n'est pas appuyé une deuxième fois, la lumière émise est mise à l'intensité normale après env. 15 min.

Important! mise en service

Le barrage photoélectrique est disponible sans effectuer des réglages (plug and play) et est réglé à la portée maximale. Cela signifie que le barrage photoélectrique fonctionne avec une capacité de réserve maximale. Les réglages décrits ci-dessous ne sont nécessaires que si, par exemple, des objets partiellement transparents doivent être détectés.

Réglage de la sensibilité en cas d'objets statiques

1	Activer le mode programmation de la cellule. récepteur émetteur Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternatively. La cellule est en mode programmation.
2	Régler la sensibilité avec l'objet. récepteur Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternatively.

3	Régler la sensibilité sansobjet. récepteur Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite la LED verte s'allume. La cellule est en mode fonctionnement.

Vous pouvez également procéder dans l'ordre inverse : mesurer d'abord sans objet, ensuite avec l'objet.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite, la cellule passe au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité en cas d'objets mobiles

1	Activer le mode programmation de la cellule. récepteur émetteur Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternatively. La cellule est en mode programmation.
2	Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détction de l'optique. récepteur Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternatively.

3	Durant la mesure (env. 1s) faisser passer au moins deux objets à travers la zone de détction de l'optique. récepteur Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite la LED verte s'allume. La cellule est en mode fonctionnement.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité maximale*

• Passer au mode programmation (étape 1).
• Interrompre le faisceau.
• Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).

Blocage

récepteur Appuyer pendant 10s.

→

La LED rouge clignote brièvement ensuite les LED jaune et verte clignotent alternatively; après 10s les LED s'éteignent, la cellule est bloquée.

Déblocage

Après 10s les LED s'éteignent, le déblocage est annulé.

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED et par sortie diagnostique.

LED verte est allumée	L'appareil est operationnel.
LED jaune est allumée	La sortie est commutée.
LED rouge est allumée	Erreur lors de la détction de l'objet, par ex. mauvaisdésalignment, encrassement des lentilles.
LED jaune + rouge	Clignotent altern., 2Hz: sortie en état de courts-circuits. Clignotent alternatively, 1Hz: erreur interne (sortie pas commutée).

La sortie diagnostique

(pas pour les cellules avec raccordement par câble)

• Commute en cas d'erreur lors de la détection de l'objet (mauvaise détection de l'objet, désalignement, encrassement des lentilles) après env. 4s, est réinitialisée 4s après que l'objet est de nouveau détecté correctement.
• Commute immédiatement en cas de court-circuit de la sortie de commutation, est réinitialisée env. 2s après élimination de l'erreur.
• Commute en cas d'erreur interne, n'est réinitialisée que par la mise hors tension et ensuite la mise sous tension.

Entretien

Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.

PIN 2 = fc-output
