MODE D'EMPLOI AC2566 IFM

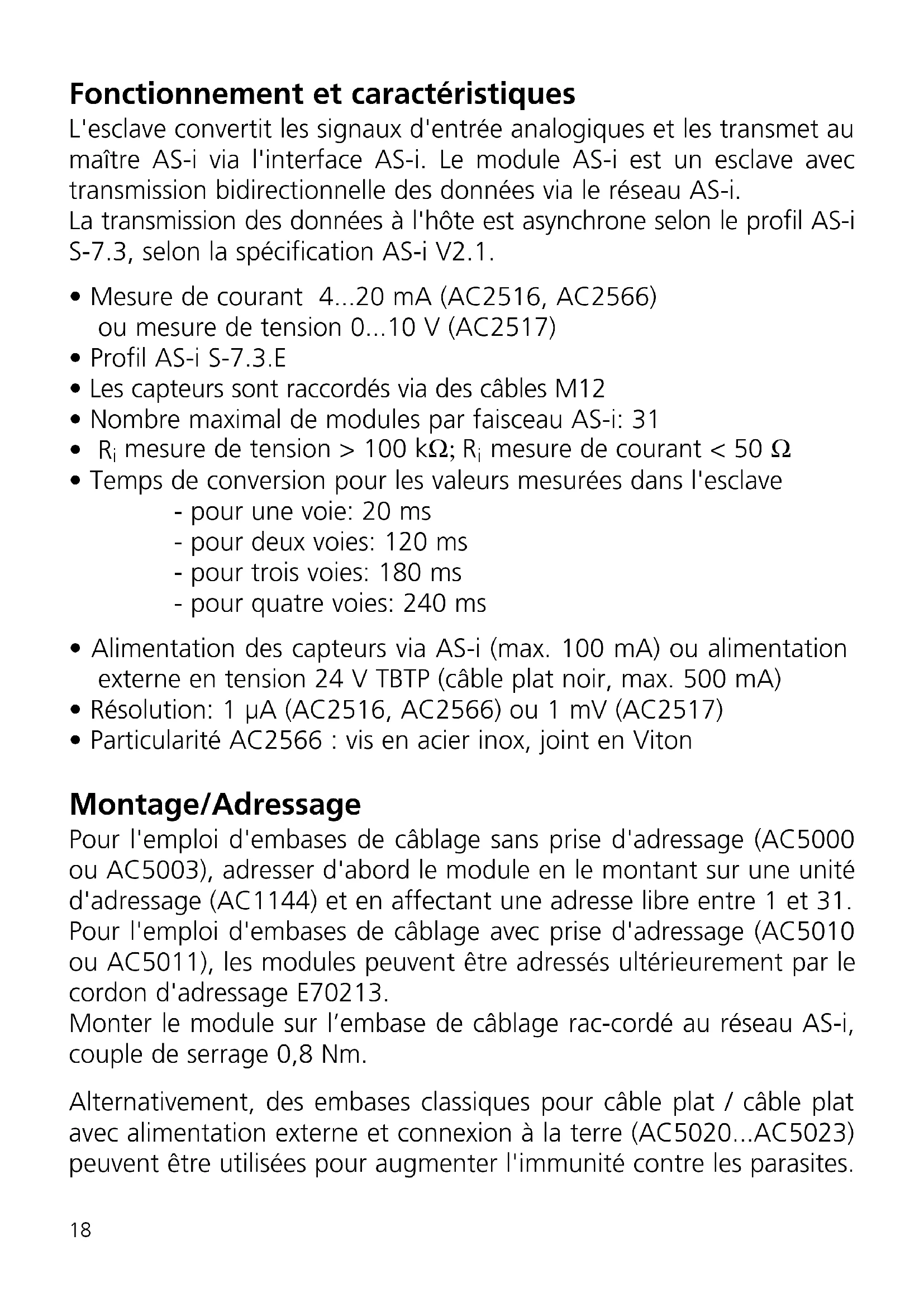

10001 ... 11500 2711 ... 2CEC on above nominal range > 11.5 V 32767 7FFF flashes outside rangeFonctionnement et caractéristiques L'esclave convertit les signaux d'entrée analogiques et les transmet au maître AS-i via l'interface AS-i. Le module AS-i est un esclave avec transmission bidirectionnelle des données via le réseau AS-i. La transmission des données à l'hôte est asynchrone selon le profil AS-i S-7.3, selon la spécification AS-i V2.1.

• Les capteurs sont raccordés via des câbles M12

• Nombre maximal de modules par faisceau AS-i: 31

mesure de tension > 100 kΩ; R

mesure de courant < 50 Ω

• Temps de conversion pour les valeurs mesurées dans l'esclave - pour une voie: 20 ms - pour deux voies: 120 ms - pour trois voies: 180 ms - pour quatre voies: 240 ms

• Alimentation des capteurs via AS-i (max. 100 mA) ou alimentation externe en tension 24 V TBTP (câble plat noir, max. 500 mA)

• Résolution: 1 µA (AC2516, AC2566) ou 1 mV (AC2517)

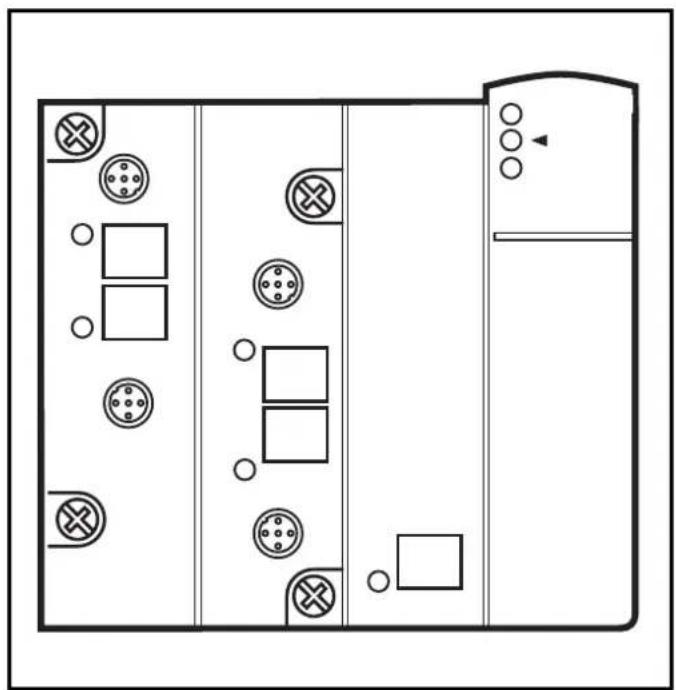

• Particularité AC2566 : vis en acier inox, joint en Viton Montage/Adressage Pour l'emploi d'embases de câblage sans prise d'adressage (AC5000 ou AC5003), adresser d'abord le module en le montant sur une unité d'adressage (AC1144) et en affectant une adresse libre entre 1 et 31. Pour l'emploi d'embases de câblage avec prise d'adressage (AC5010 ou AC5011), les modules peuvent être adressés ultérieurement par le cordon d'adressage E70213. Monter le module sur l’embase de câblage rac-cordé au réseau AS-i, couple de serrage 0,8 Nm. Alternativement, des embases classiques pour câble plat / câble plat avec alimentation externe et connexion à la terre (AC5020...AC5023) peuvent être utilisées pour augmenter l'immunité contre les parasites. 18Raccordement électrique Le module analogique est raccordé à l'interface AS-i via l'interface EMS standardisée (alimentation via AS-i) ou via l'interface E-EMS (alimenta- tion en tension externe 24 V TBTP). Pour une alimentation externe en 24 V une embase de câblage pour câble plat avec alimentation externe (AC5003 ou AC5011 ) doit être sélectionnée. En cas d'un total de plus de 100 mA pour l'alimentation de tous les capteurs, une alimentation externe en 24 V TBTP est néces- saire. L'alimentation est automatiquement changée quand la tension externe 24 V est appliquée.

broche 1: alimentation capteurs +24 V broche 2: AI+ entrée analogique broche 3: alimentation capteurs 0 V broche 4: AI- entrée analogique 0 V broche 5: terre fonctionnelle LED verte AUX

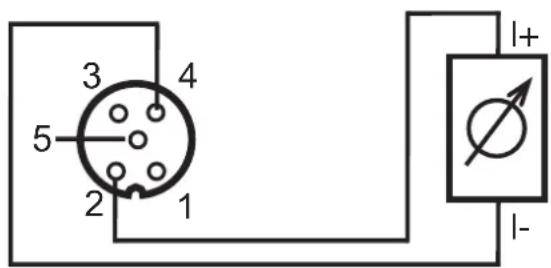

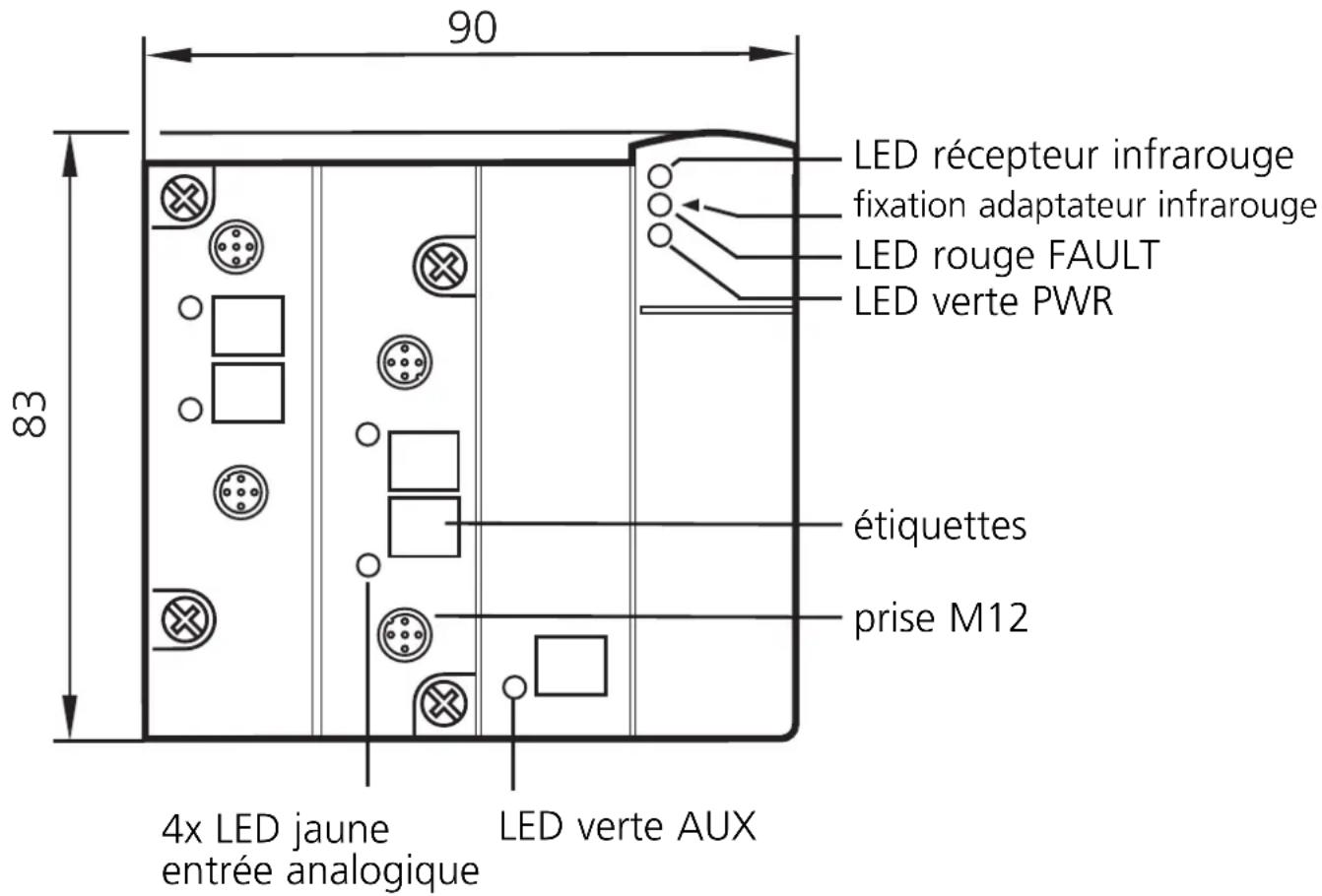

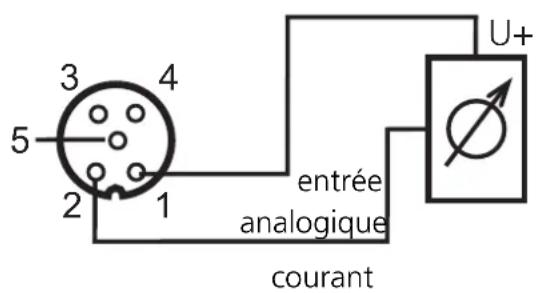

4x LED jaune entrée analogique prise M12 étiquettes LED verte PWR LED rouge FAULT LED récepteur infrarouge fixation adaptateur infrarougeRisque de destruction: Si un capteur combiné est raccordé (broche 2: sortie analogique, broche 4: sortie 24 V) il faut s'assurer que la sortie de commuta- tion ne peut pas commuter. Ceci se fait par le réglage corres- pondant du capteur combiné (p.ex. par la sélection d'un seuil de commutation qui ne peut pas être atteint ou la configuration NPN). Mesure de courant AC2516, AC2566 Pour tous les raccordements suivants le raccordement indiqué se réfè- re au module analogique. Si un shunt externe entre la broche 3 et la broche 4 est utilisé, le shunt interne peut être désactivé par la remise du bit de paramètre P0! Le shunt interne (broche 3 et broche 4) doit être activé via le bit de paramètre P0. Raccordement d'un capteur 2 fils sans alimentation propre Raccordement d'un capteur 2 fils avec alimentation propre broche 1: alimentation capteurs +24 V broche 2: AI+ entrée analogique broche 3: alimentation capteurs 0 V broche 4: AI- entrée analogique 0 V broche 5: terre fonctionnelle

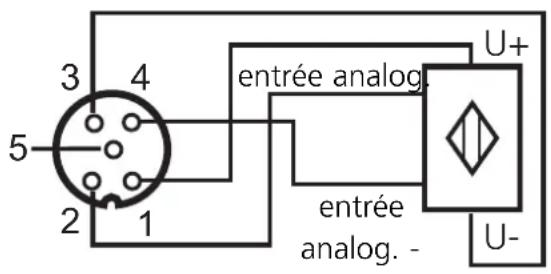

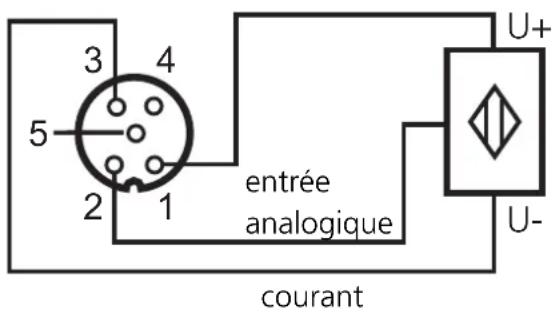

courant broche 1: alimentation capteurs +24 V broche 2: AI+ entrée analogique broche 3: alimentation capteurs 0 V broche 4: AI- entrée analogique 0 V broche 5: terre fonctionnelle 20Raccordement d'un capteur 3 fils sans alimentation propre Raccordement d'un capteur 4 fils sans alimentation propre Si un capteur 4 fils est raccordé, le shunt interne entre la broche 3 et la broche 4 doit être désactivé par la remise du bit de paramètre P0. broche 1: alimentation capteurs +24 V broche 2: AI+ entrée analogique broche 3: alimentation capteurs 0 V broche 4: AI- entrée analogique 0 V broche 5: terre fonctionnelle

broche 1: alimentation capteurs +24 V broche 2: AI+ entrée analogique broche 3: alimentation capteurs 0 V broche 4: AI- entrée analogique 0 V broche 5: terre fonctionnelle

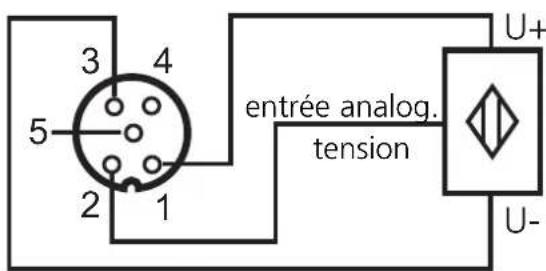

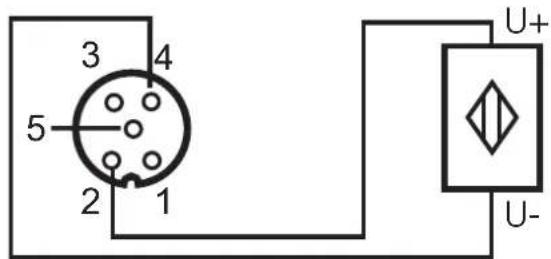

entrée analogique courant entrée analog. entrée analog. -Mesure de tension AC2517 Le bit de paramètre P0 n'a pas d'importance pour le module AC2517! Raccordement d'un capteur 2 fils sans alimentation propre Raccordement d'un capteur 3 fils sans alimentation propre Si un capteur 3 fils sans alimentation propre est raccordé, le shunt entre la broche 3 et la broche 4 doit être crée en externe! Paramétrage des modules analogiques

entrée analog. tension broche 1: alimentation capteurs +24 V broche 2: AI+ entrée analogique broche 3: alimentation capteurs 0 V broche 4: AI- entrée analogique 0 V broche 5: terre fonctionnelle

Bits de paramètres Désignation Description

affichage défaut de périphérie actif affichage défaut de périphérie non actif

(ne pas utilisé pour AC2517) Sélection 2/3 fils / 4 fils 1 fonctionnement 2/3 fils (shunt actif) 0 fonctionnement 4 fils (shunt inactif) P1, P2 activation des voies

défaut de périphérie P1 P2 voie1 voie2 voie3 voie4

actif non actif non actif non actif 0 1 actif actif non actif non actif 1 0 actif actif actif non actif 1 1 actif actif actif actif broche 1: alimentation capteurs +24 V broche 2: AI+ entrée analogique broche 3: alimentation capteurs 0 V broche 4: AI- entrée analogique 0 V broche 5: terre fonctionnelleFonctionnement AC2516, AC2566 Vérifier le bon fonctionnement de l'appareil. Affichage par LED :

• LED jaunes AI-1...AI-4 allumées : signal analogique dans la plage de mesure

• LED jaunes AI-1...AI-4 clignotant : signal analogique en dehors de la plage de mesure, aucun capteur raccordé ou rupture d'un fil

• LED jaunes AI-2...AI-4 éteintes : aucun capteur raccordé (au moins une LED clignote parce qu’il n’est pas possible de désac- tiver toutes les voies via le bit de paramètre P1/P2 (activation des voies, voie 1 est toujours activée)

• LED verte PWR allumée : tension AS-i appliquée

• LED verte AUX allumée : tension 24 V externe appliquée

• LED rouge FAULT allumée : erreur de communication AS-i, par ex. adresse d'esclave 0

• LED rouge FAULT clignote : défaut de périphérie*

• Défaut de périphérie Un défaut de périphérie est signalé :

• si au moins l'un des signaux analogiques est en dehors de la plage de valeurs

• si rien n'est raccordé à au moins une voie analogique bien que la voie correspondante soit activée

• si un fil est rompu Fonctionnement AC2517 Vérifier le bon fonctionnement de l'appareil. Affichage par LED :

• LED jaunes AI-1...AI-4 allumées : voie correspondante est activée signal analogique dans la plage de mesure ou aucun capteur rac- cordé (il n'est pas possible de différencier si le signal 0 V est appli- qué ou si aucun capteur n'est raccordé) (voie 1 est toujours activée) 23• LED jaunes AI-1...AI-4 clignotant : signal analogique en dehors de la plage de mesure (en dehors de la plage admissible)

• LED jaunes AI-2...AI-4 éteintes : voie correspondante non activée

• LED verte PWR allumée : tension AS-i appliquée

• LED verte AUX allumée : tension 24 V externe appliquée

• LED rouge FAULT allumée : erreur de communication AS-i, par ex. adresse d'esclave 0

• LED rouge FAULT clignote : défaut de périphérie*

• Défaut de périphérie Un défaut de périphérie est signalé :

• si au moins l'un des signaux analogiques est en dehors de la plage de valeurs Plage de mesure des modules de sortie analogiques Les plages de mesure et leur signification sont indiqués dans les tableaux suivants: Module d’entrée analogiques 4...20 mA - AC2516, AC2566

• Plage 4 mA Unités déc. Unités hexa LED AI1 p. 20
• AI4 analogique Signification < 1 mA 32767 7FFF clignote rupture d'un fil 1 mA p. 3
• ,999 mA 1000 p. 3999
• 03E8 p. 0
• F9F allumée en-dessous de la plage nominale 4 mA p. 20
• mA 4000 p. 2000
• 0 0FA0 p. 4
• E20 allumée plage nominale 20,001 mA p. 23
• mA 20001 p. 2300
• 0 4E21 p. 59
• D8 allumée au-dessus de la plage nominale > 23 mA 32767 7FFF clignote en-dehors de la plage admissibleModule d’entrée analogiques 0 V - AC2517 Temps de transmission des valeurs analogiques Le temps de transmission des valeurs analogiques dépend du temps de conversion des signaux numériques en signaux analogiques dans le module AS-i et du temps de transmission via l'interface AS-i. Exemple: Temps de transmission de 2 voies analogiques Le temps de conversion pour 2 signaux d'entrée analogiques en sig- naux numériques est de 120 ms. La transmission des 2 valeurs de 16 bits via l'interface AS-i prend 7 cycles AS-i par valeur dans le cas idéal. Avec un temps de cycle AS-i de 5 ms par cycle AS-i, il en résulte un temps de transmission via l'interface AS-i de 2 x 7 x 5 ms = 70 ms. Dans le cas idéal le temps de transmission total pour la transmission de 2 valeurs analogiques est de 120 ms (temps de conversion) + 70 ms (temps de transmission) = 190 ms. Exemple: Temps de transmission de 4 voies analogiques Le temps de conversion pour 4 signaux d'entrée analogiques en sig- naux numériques est de 240 ms. La transmission des 4 valeurs de 16 bits via l'interface AS-i prend 7 cycles AS-i par valeur dans le cas idéal. Avec un temps de cycle AS-i de 5 ms par cycle AS-i, il en résulte un temps de transmission via l'interface AS-i de 4 x 7 x 5 ms = 140 ms. Dans le cas idéal le temps de transmission total pour la transmission de 4 valeurs analogiques est de 240 ms (temps de conversion) + 140 ms (temps de transmission) = 380 ms. p. 10
