Type de produit	Amplificateur pour fibre optique
Marque	IFM
Modèle	OB5020
Catégorie	Amplificateur
Détection	Sans contact, par fibre optique
Fibres compatibles	IFM FE-11 (barragée) et FT-11 (réflexion directe)
Portée	Dépend de la fibre optique utilisée
Indications lumineuses	LED rouge : mode réglage, erreur, court-circuit ; LED jaune : état de commutation ; LED verte : disponibilité
Fonction de sortie	PNP ou NPN, programmable par branchement
Montage	Sur rail DIN normalisé ou dispositif de montage
Raccordement électrique	Par câble, fils BN (brun), BU (bleu), BK (noir)
Protection	IP 65 après fermeture du couvercle
Réglage du seuil	Bouton-poussoir avec procédure automatique
Conditions de fonctionnement	Objets en mouvement ou immobiles
Température de fonctionnement	Non spécifiée

FOIRE AUX QUESTIONS - OB5020 IFM

Comment monter les fibres optiques sur l'amplificateur OB5020 ?

Dévisser la vis A, glisser les fibres dans les ouvertures jusqu'à ressentir une faible résistance (joint torique), puis avancer jusqu'à l'arrêt (éléments optiques) et serrer la vis A.

Que signifient les différentes LED ?

LED rouge allumée : erreur de détection (mauvais réglage ou encrassement) ; clignotement rapide : court-circuit ; clignotement lent : erreur interne. LED jaune allumée : état de commutation actif. LED verte allumée : appareil disponible.

Comment régler le seuil de commutation pour des objets en mouvement ?

Appuyer sur le bouton jusqu'à ce que la LED rouge clignote (mode programmation). Faire passer les objets dans le faisceau. Appuyer une fois pour valider la première mesure, puis une seconde fois pour terminer le réglage. La LED verte s'allume en mode fonctionnement.

Comment régler le seuil de commutation pour des objets immobiles ?

Appuyer sur le bouton jusqu'à ce que la LED rouge clignote. Placer l'objet dans le faisceau et appuyer une fois. Retirer l'objet et appuyer une fois. L'appareil calcule le seuil optimal et passe en mode fonctionnement.

Que faire si la LED rouge clignote après le réglage ?

Cela indique que le réglage n'est pas possible (signaux objet et arrière-plan trop similaires). L'appareil passe en mode fonctionnement sans modifier le seuil. Vérifier l'alignement et la propreté des fibres.

Quelle est la procédure de raccordement électrique ?

Mettre l'installation hors tension. Raccorder les fils selon les couleurs : BN (brun) pour l'alimentation positive, BU (bleu) pour le négatif, BK (noir) pour la sortie. La fonction de sortie (PNP/NPN) est déterminée par le branchement.

Quel type de fibres optiques est compatible ?

Uniquement les fibres optiques IFM de forme FE-11 (barragée) et FT-11 (réflexion directe).

Comment monter l'appareil sur un rail DIN ?

Clipser l'appareil sur un profilé normalisé (rail DIN) ou utiliser un dispositif de montage adapté. Assurer un encliquetage ferme.

Comment nettoyer l'amplificateur ?

Nettoyer les fibres optiques avec un chiffon doux et sec. Pour l'appareil, utiliser un chiffon légèrement humide sans solvant. Éviter l'encrassement des éléments optiques.

Quelle est la signification des couleurs de fils ?

BN (brun) = alimentation positive ; BU (bleu) = alimentation négative ; BK (noir) = sortie de commutation.

MODE D'EMPLOI OB5020 IFM

Notice pour utiliser

efector20

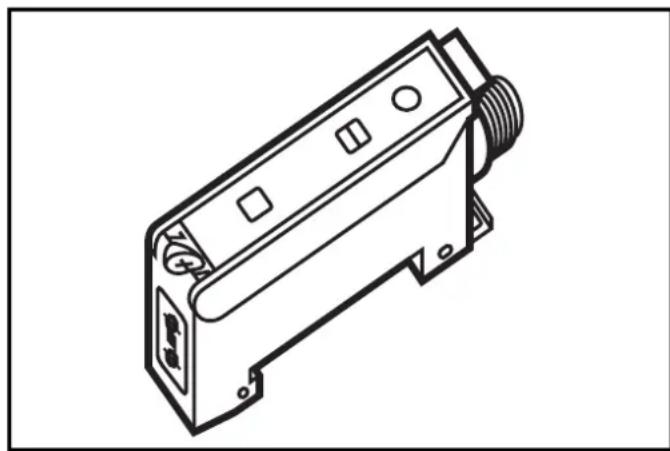

Amplificateur pour fibre optique

OBF

Fonctionnement et caractéristiques 11

Éléments de service et d'indication 11

Montage 12

Monter les fibres optiques 12

Raccordement électrique 12

Réglage du seuil de commutation 13, 14

Raccordement 15

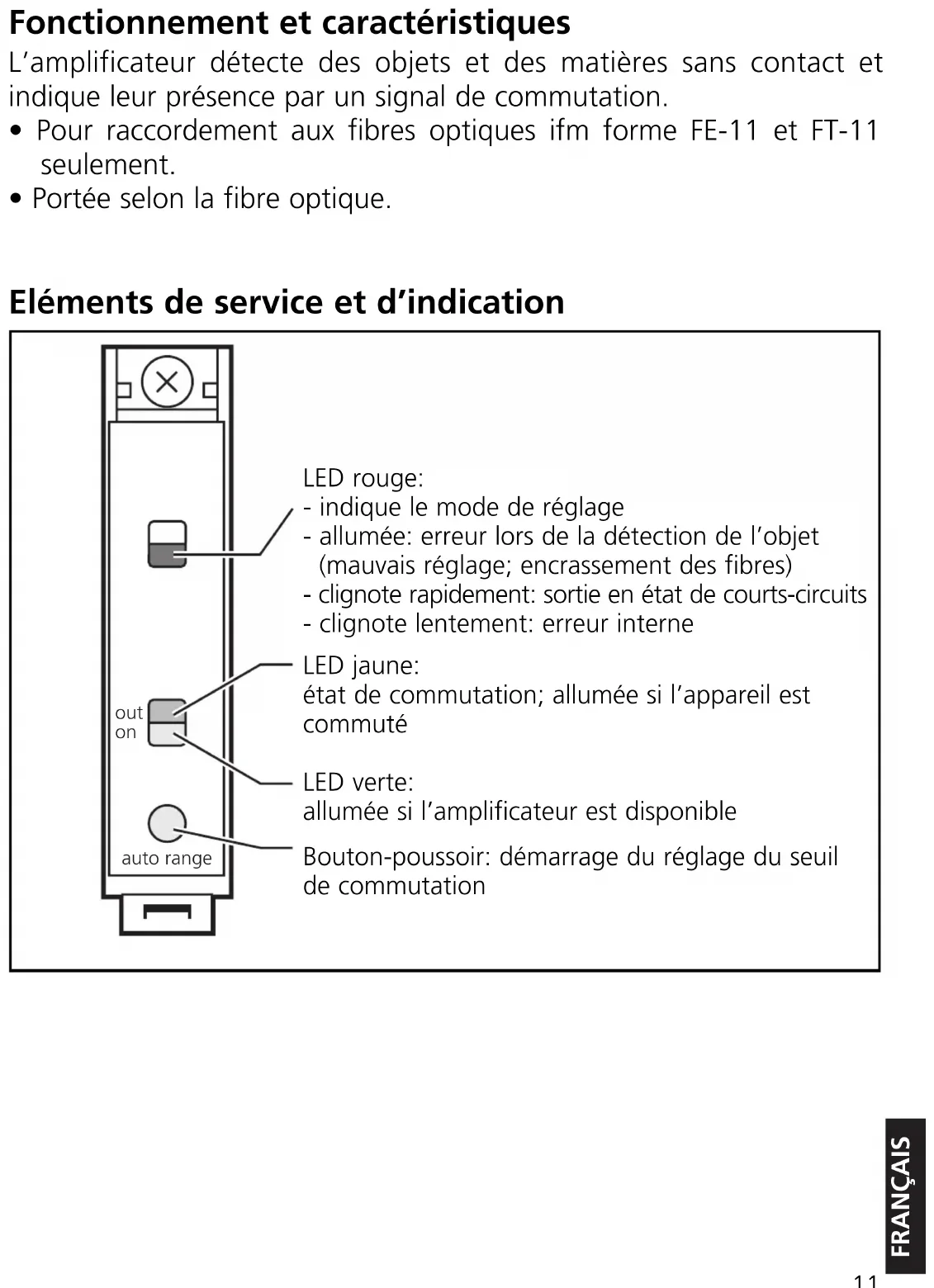

Fonctionnement et caractéristiques

L'amplificateur détecte des objets et des matières sans contact et indique leur présence par un signal de commutation.

• Pour raccordement aux fibres optiques ifm forme FE-11 et FT-11 seulement.
• Portée selon la fibre optique.

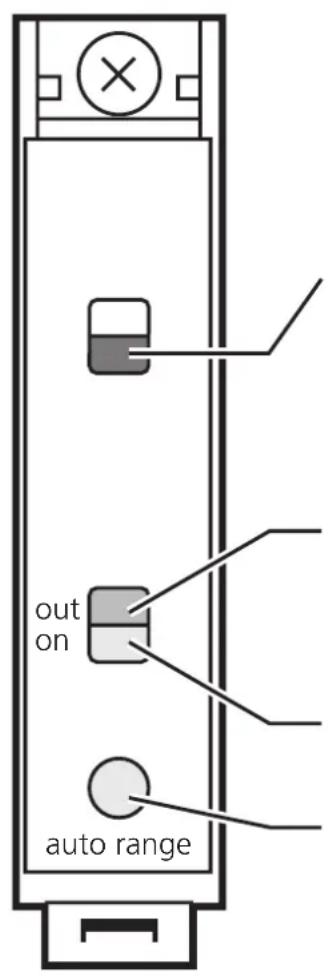

Éléments de service et d'indication

LED rouge:

• indique le mode de réglage
• allumée: erreur lors de la détection de l'objet (mauvais réglage; encrassement des fibres)
• clignote rapidement: sortie en état de court-circuits
• clignote lentement: erreur interne

LED jaune:

état de commutation ; allumée si l'appareil est commuté

LED verte:

allumée si l'amplificateur est disponible

Bouton-poussoir : démarrage du réglage du seuil de commutation

Montage

Monter l'appareil sur un profilé normalisé (rail DIN) ou à l'aide d'un dispositif de montage.

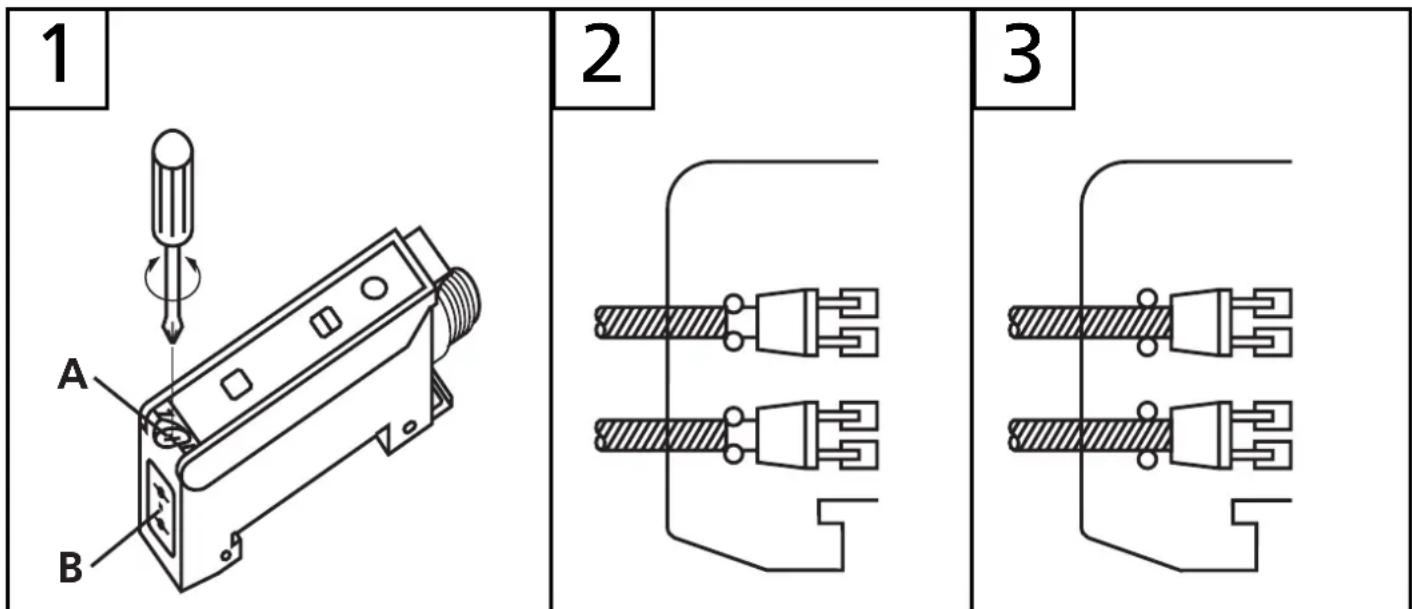

Monter les fibres optiques comme suit:

1. Dévisser la vis A (fig. 1).
2. Glisser les fibres optiques dans les ouvertures de l'amplificateur B jusqu'à ce qu'on remarque une faible résistance (joint torique) (fig. 2).
3. Avancer les fibres optiques jusqu'à l'arrêt (éléments optiques) et les retenir (fig. 3).
4. Serrer la vis A.

Si les fibres optiques ne sont pas en contact direct avec les éléments optiques, la portée sera réduite.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement. Raccordement selon les indications de la dernière page ou selon l'étiquette.

• Couleurs des fils (pour les cellules avec raccordement par câble) : BN = brun, BU = bleu, BK = noir.
• Programmation de la fonction de sortie par branchement selon les indications de la page 15 ou selon l'étiquette.

Réglage du seuil de commutation (1)

• Des objets passent à travers le faisceau optique
• Fibre optique réflexion directe (FT...) et fibre optique barragée (FE...) La cellule détecte les signaux d'entrée de différentes intensités dans n'importe quel ordre et calcule le seuil de commutation optimal.

1

Faire passer les objets à travers le faiscau optique. Les LED jaune et verte clignotent alternatively (= la cellule est en mode programmation). Appuyer jusqu'à ce que la LED rouge clignote.

→

out on Les LED jaune et verte clignotent alternativement (= la cellule est en mode programmation).

2

Appuyer une fois.

→

Les LED jaune et vertes éteignent brièvement, ensuite elles clignotent de nouveau alternatively.

3

Appuyer une fois.

→

Les LED jaune et vertes éteignent brièvement, ensuite la LED vertes allume (= la cellule est en mode de fonctionnement).

Si le réglage du seuil de commutation n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étage de réglage no.

1. Ensuite la cellule passe en mode de fonctionnement sans changer le seuil de commutation.

Réglage du seuil de commutation (2)

• Objects immobiles
• Fibre optique réflexion directe (FT...) et fibre optique barragé (FE...) La cellule détecte les signaux d'entrée de différentes intensités dans n'importe quel ordre et calcule le seuil de commutation optimale.

1

Appuyer jusqu'à ce que la LED rouge clignote.

Les LED jaune et verte clignotent alternatively (= la cellule est en mode programmation).

2

Placer l'objet dans le faiscau optique.* Appuyer une fois.

→

Les LED jaune et vertes éteignent brièvement, ensuite elles clignotent de nouveau alternatively. out on

3

Enlever l'objet du faiscau optique.* × out on auto range Appuyer une fois.

→

Les LED jaune et vertes éteignent brièvement, out on ensuite la LED vertes allume (= la cellule est en mode de fonctionnement).

Vous pouvez également procéder dans l'ordre inverse : mesurer d'abord sans objet, ensuite avec l'objet.

Si le réglage du seuil de commutation n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étage de réglage no. 3. Ensuite la cellule passe au mode de fonctionnement sans changer le seuil de commutation.

Fonctionnement

Ouvrir le couvercle de la cellule seulement pour le réglage. Fermer ce couvercle après le réglage pour garantir la protection IP 65.

Vérifier le bon fonctionnement de la cellule

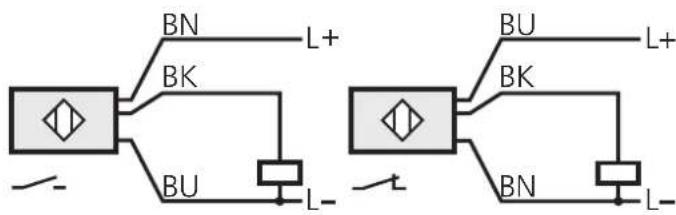

DC PNP + Fiberoptik FT... / + fibre optic FT... / + fibre optique FT...

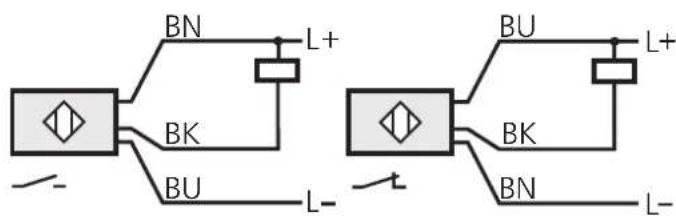

DC PNP + Fiberoptik FE... / + fibre optic FE... / + fibre optique FE...

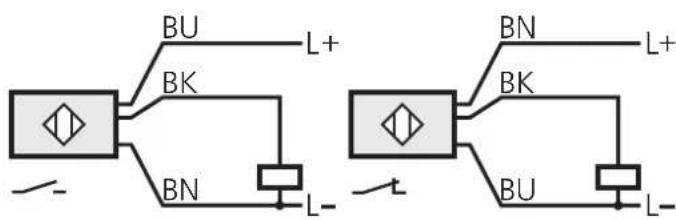

DC NPN + Fiberoptik FT... / + fibre optic FT... / + fibre optique FT...

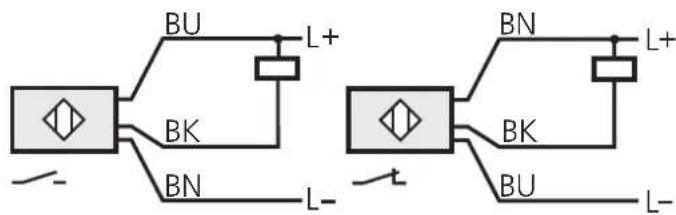

DC NPN + Fiberoptik FE... / + fibre optic FE... / + fibre optique FE...
