Produkttyp	Verstärker für Glasfaser
Marke	IFM
Modell	OB5020
Kategorie	Verstärker
Erkennung	Berührungslos, über Glasfaser
Kompatible Fasern	IFM FE-11 (Gabel) und FT-11 (Direktreflexion)
Reichweite	Abhängig von der verwendeten Glasfaser
Leuchtanzeigen	Rote LED: Einstellmodus, Fehler, Kurzschluss; Gelbe LED: Schaltzustand; Grüne LED: Betriebsbereitschaft
Ausgangsfunktion	PNP oder NPN, durch Anschluss programmierbar
Montage	Auf Normschiene oder Montagevorrichtung
Elektrischer Anschluss	Über Kabel, Leitungen BN (braun), BU (blau), BK (schwarz)
Schutzart	IP 65 nach Schließen des Deckels
Schwellwerteinstellung	Drucktaster mit automatischem Verfahren
Betriebsbedingungen	Bewegte oder ruhende Objekte
Betriebstemperatur	Nicht angegeben

Häufig gestellte Fragen - OB5020 IFM

Wie werden die Lichtwellenleiter am Verstärker OB5020 montiert?

Schraube A lösen, Fasern in die Öffnungen schieben bis ein leichter Widerstand (O-Ring) spürbar ist, dann bis zum Anschlag (optische Elemente) vorschieben und Schraube A festziehen.

Was bedeuten die verschiedenen LEDs?

Rote LED leuchtet: Erkennungsfehler (falsche Einstellung oder Verschmutzung); schnelles Blinken: Kurzschluss; langsames Blinken: interner Fehler. Gelbe LED leuchtet: Schaltzustand aktiv. Grüne LED leuchtet: Gerät bereit.

Wie wird die Schaltschwelle für bewegte Objekte eingestellt?

Taste drücken, bis die rote LED blinkt (Programmiermodus). Objekte durch den Strahl bewegen. Einmal drücken, um die erste Messung zu bestätigen, dann ein zweites Mal, um die Einstellung abzuschließen. Die grüne LED leuchtet im Betriebsmodus.

Wie wird die Schaltschwelle für ruhende Objekte eingestellt?

Taste drücken, bis die rote LED blinkt. Objekt in den Strahl bringen und einmal drücken. Objekt entfernen und einmal drücken. Das Gerät berechnet die optimale Schwelle und wechselt in den Betriebsmodus.

Was tun, wenn die rote LED nach der Einstellung blinkt?

Dies zeigt an, dass die Einstellung nicht möglich ist (Objekt- und Hintergrundsignale zu ähnlich). Das Gerät wechselt in den Betriebsmodus, ohne die Schwelle zu ändern. Ausrichtung und Sauberkeit der Fasern überprüfen.

Wie ist die Vorgehensweise beim elektrischen Anschluss?

Anlage spannungsfrei schalten. Leitungen nach Farben anschließen: BN (braun) für positive Versorgung, BU (blau) für negative, BK (schwarz) für Ausgang. Die Ausgangsfunktion (PNP/NPN) wird durch den Anschluss bestimmt.

Welcher Typ von Lichtwellenleitern ist kompatibel?

Nur IFM-Lichtwellenleiter der Form FE-11 (Gabel) und FT-11 (Direktreflexion).

Wie wird das Gerät auf einer DIN-Schiene montiert?

Gerät auf eine Normschiene (DIN-Schiene) aufclipsen oder eine geeignete Montagevorrichtung verwenden. Festen Einrast sicherstellen.

Wie wird der Verstärker gereinigt?

Lichtwellenleiter mit einem weichen, trockenen Tuch reinigen. Für das Gerät ein leicht feuchtes Tuch ohne Lösungsmittel verwenden. Verschmutzung der optischen Elemente vermeiden.

Welche Bedeutung haben die Leiterfarben?

BN (braun) = positive Versorgung; BU (blau) = negative Versorgung; BK (schwarz) = Schaltausgang.

BEDIENUNGSANLEITUNG OB5020 IFM

Schaltverträker für Fiberoptik

Bestimmungsgemäß Verwendung 3

Bedien- und Anzeigeelemente 3

Montage

Adaptieren der Lichtleiter 4

Elektrischer Anschluß 4

Schaltschwelle einstellen 5, 6

Anschluβ 15

4

English

Intended use 7

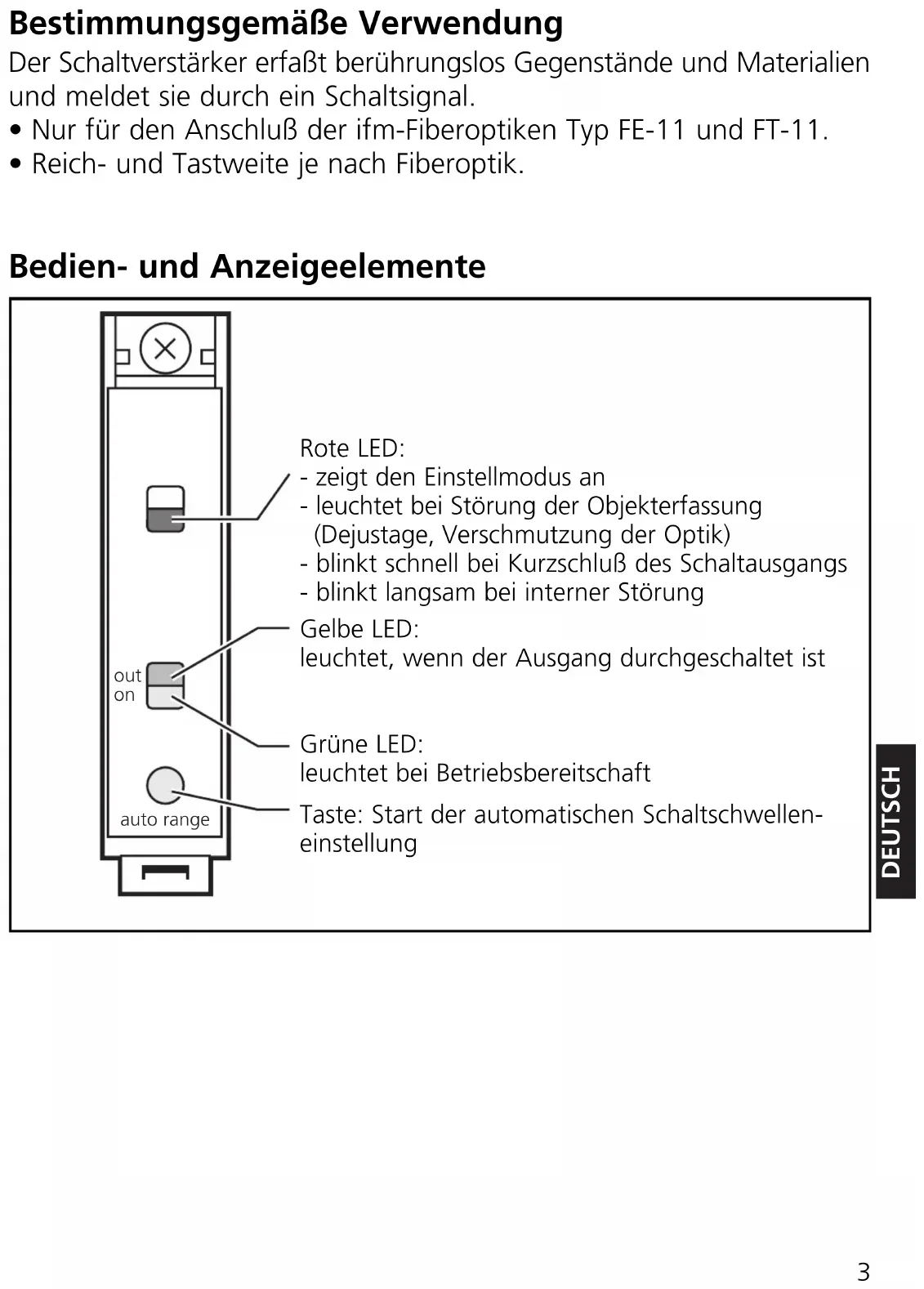

Bestimmungsgemäß Verwendung

Der Schaltveränderer erfasst berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

• Nur für den Anschluß der ifm-Fiberoptiken Typ FE-11 und FT-11.
• Reich- und Tastweite je nach Fiberoptik.

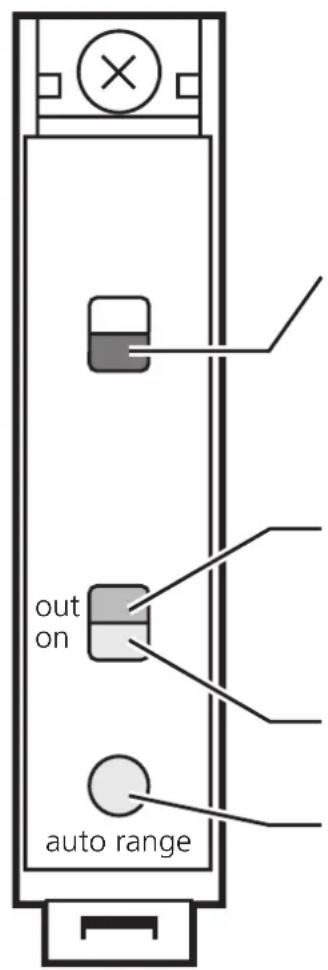

Bedien- und Anzeigeelemente

Rote LED:

• zeigt den Einstellmodus an
• leuchtet bei Störung der Objekterfassung (Dejustage, Verschmutzung der Optik)
• blinkt Schnell bei Kurzschluß des Schaltausgangs
• blinkt langsam bei interner Störung

Gelbe LED:

leuchtet, wenn der Ausgang durchgeschaltet ist

Grüne LED:

leuchtet bei Betriebsbereitschaft

Taste: Start der automatischen Schaltschwelleneinstellung

Montage

Befestigen Sie das Gerät auf einer Normschiene oder mit Hilfe einer Montagehalterung.

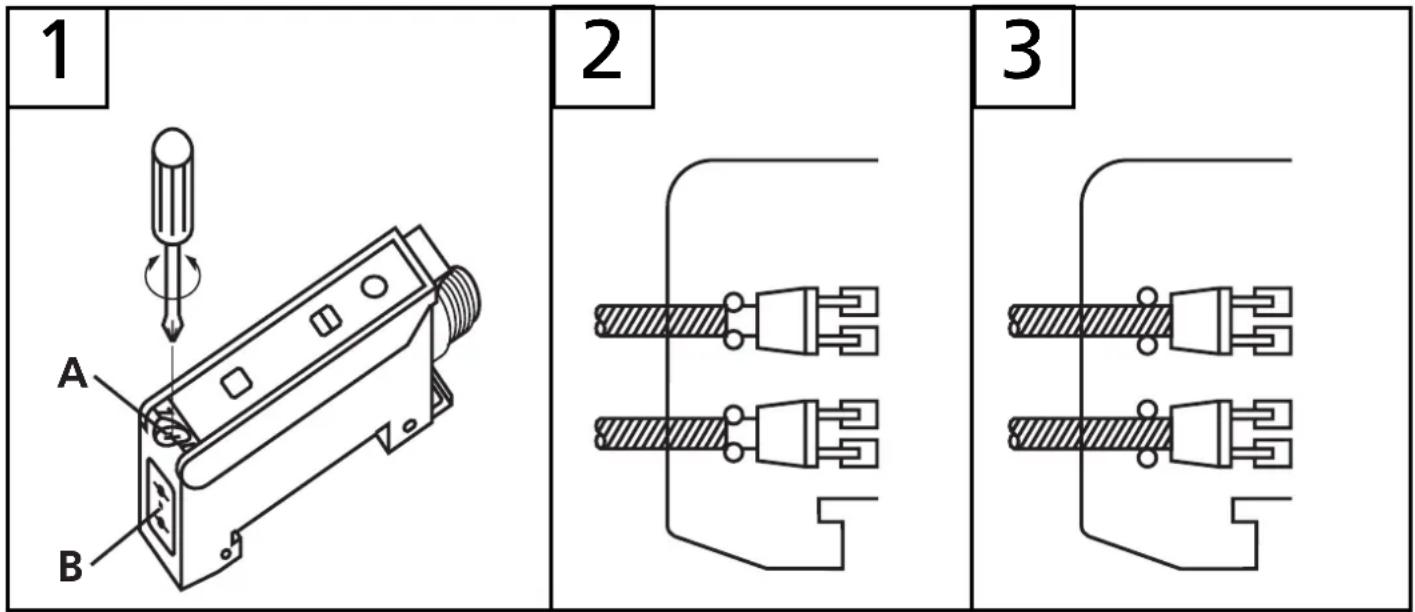

Adaptieren der Lichtleiter:

1. Losen Sie die Schraube A (Abb. 1).
2. Schieber Ben Sie die Lichtleiter in die Sensoröffnungen B, bis Sie einen leichten Widerstand spuren (O-Ring) (Abb. 2).
3. Schieber Ben Sie die Lichtleiter weiter bis zum Anschlag (Optik-Elemente) und halten Sie sie fest (Abb. 3).
4. Ziehen Sie die Schraube A an.

Liegen die Lichtleiter nicht an den Optik-Elementen an, verringgert sich die Reich-/Tastweite.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei und schreiben Sie das Gerät an (s. letzte Seite oder Typaufkleber).

• Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz.
• Programmieren der Ausgangsfunktion durch Anschlußbelegung (s. Seite 15 oder Typaufkleber).

Schaltschwelle einstellen (1)

• Objekte bewegen sich durch den Erfassungsbereich der Optik
• Lichttaster-Optik (FT ...) und Einweg-Optik (FE ...)

Das Gerät erfaßt Eingangssignale verschiedener Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle.

1

Lassen Sie die Objekte durch den Erfassungsbereich der Optik laufen. Drücken Sie, bis rote LED blinkt.

→

LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus).

2

Drücken Sie 1 mal.

→

LEDs gelb und grün verlösen kurzzeitig, blinken dann wieder im Wechsel.

3

Drücken Sie 1 mal.

→

LEDs gelb und grün verlösen kurzzeitig, danach leuchtet die grüne LED (= das Gerät ist im Betriebszustand).

Ist die Einstellung der Schaltschwelle nicht möglich (z. B. Hellsignal und Dunkelsignal sind annahernd gleich stark), blinkt die rote LED nach Schritt 3. Danach gibt das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.

Schaltschwelle einstellen (2)

• Statische Objekte
• Lichttaster-Optik (FT ...) und Einweg-Optik (FE ...)

Das Gerät erfaßt Eingangssignale verschiedener Intensität in beliebiger

Reihenfolge und berechnet die optimale Schaltschwelle.

1

Drücken Sie, bis rote LED blinkt.

LEDs gelb und grün, blinken im Wechsel (= Gerät ist im Programmiermodus).

2

Plazieren Sie das Objekt im Erfassungsbereich der Optik.* Drücken Sie 1 mal.

LEDs gelb und grün, verlösen kurzzeitig, blinken dann wieder im Wechsel.

3

Entfernen Sie das Objekt aus dem Erfassungsbereich der Optik.* Drücken Sie 1 mal.

LEDs gelb und grün verlösen kurzzeitig, danach leuchtet die grüne LED (= das Gerät ist im Betriebszustand).

*Sie können auch in umgekehrter Reihenfolge vorgehen: Zuerst ohne Objekt messen, dann mit Objekt.

Ist die Einstellung der Schaltschwelle nicht möglich (z. B. Hellsignal und Dunkelsignal sind annahernd gleich stark), blinkt die rote LED nach Schritt 3. Danach gibt das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.

Betrieb

Öffnen Sie den Gehäusedeckel nur zum Einstellen. Schließen Sieihn nach der Einstellung, um Schutzart IP 65 zu erhalten.

Prüfen Sie, ob das Gerät sicher Funktioniert.
