AC2558 - Détecteur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module AS-i
Marque	IFM
Modèle	AC2558
Profil AS-i	S-8.0.E
Nombre maximal de modules par maître	31
Version AS-interface	2.1
Particularités AC2558	Vis en acier inoxydable, joint en Viton
Indicateurs LED	4x LED jaunes (sorties), LED verte (alimentation), LED rouge (erreur)
Nombre de sorties	4 (prises M12)
Protection IP	IP67 (avec bouchons sur prises non utilisées)
Couple de serrage	0,8 Nm
Adressage	Via unité AC1144 (cordonné ou infrarouge) ou prise d'adressage sur embase FK-E AC5011
Alimentation	Via bus AS-i (câble jaune)
Compatibilité embases	FK-E AC5011 (avec prise d'adressage) ou AC5003 (sans prise)
Accessoires d'adressage infrarouge	Cordon E70211 et unité AC1144
Bouchons de protection	AC73004 pour prises non utilisées

FOIRE AUX QUESTIONS - AC2558 IFM

Comment adresser le module AC2558 ?

Vous pouvez adresser le module de plusieurs façons : via l'unité d'adressage AC1144 avec un cordon (E70213) ou par infrarouge avec le cordon E70211. Si vous utilisez l'embase FK-E AC5011 (avec prise d'adressage), branchez le cordon directement. Pour l'embase AC5003 (sans prise), adressez d'abord le module avant de le monter. Ne retirez jamais la prise d'adressage sous tension.

Que signifie la LED rouge allumée en permanence ?

La LED rouge allumée indique une erreur de communication AS-i. L'esclave ne participe pas à l'échange normal de données, par exemple si l'adresse est 0 (par défaut). Vérifiez l'adresse et le câblage AS-i.

Que signifie la LED rouge clignotante ?

Un clignotement de la LED rouge signale un défaut périphérique, comme une surcharge ou un court-circuit sur une sortie. Ce défaut est transmis au maître AS-i (version 2.1) via le bit interne 'défaut périphérique'.

Comment protéger les prises M12 non utilisées ?

Pour garantir la protection IP67, couvrez les prises non utilisées avec les bouchons fournis (référence AC73004).

Quel couple de serrage pour le montage du module ?

Le module doit être serré sur l'embase de câblage avec un couple de 0,8 Nm.

Puis-je utiliser l'adressage infrarouge ?

Oui, le module AC2558 supporte l'adressage infrarouge via l'unité d'adressage AC1144 et le cordon infrarouge E70211. La communication AS-i (câble jaune) doit être désactivée pendant l'adressage.

Comment désactiver la communication AS-i pour l'adressage infrarouge ?

Débranchez le maître AS-i ou, si vous utilisez une alimentation ifm AS-i SL, utilisez le connecteur prévu à cet effet sur le bloc d'alimentation. L'alimentation des esclaves doit rester active.

Quel est le nombre maximal de modules AC2558 par maître ?

Le nombre maximal de modules par maître AS-i est de 31.

Quels sont les profils AS-i supportés par le module ?

Le module utilise le profil S-8.0.E (version AS-interface 2.1).

Que faire si le module ne fonctionne pas après montage ?

Vérifiez les LED : si la LED verte est éteinte, l'alimentation est absente. Si la LED rouge est allumée, l'adresse est probablement 0 ou il y a un problème de communication. Assurez-vous que le module est correctement adressé (adresse entre 1 et 31) et que les sorties ne sont pas en surcharge ou court-circuit.

MODE D'EMPLOI AC2558 IFM

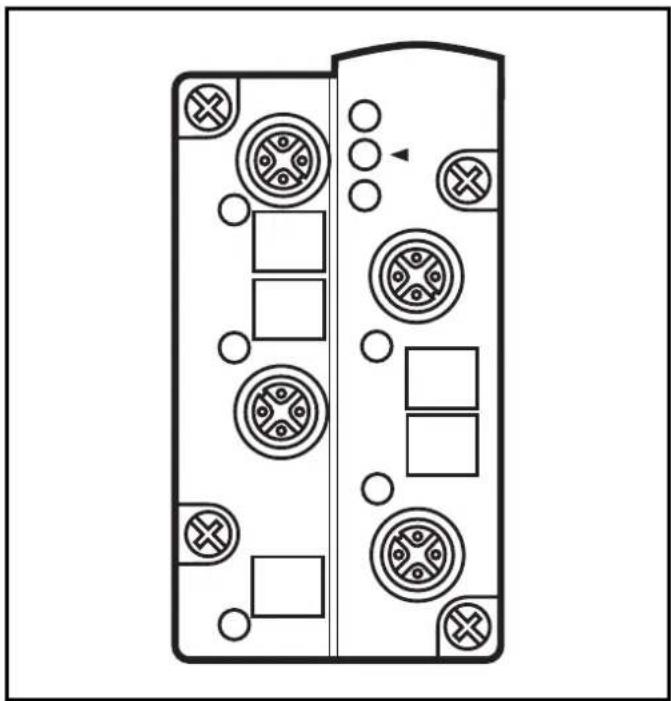

Montageanleitung installation instructions notice de montage

Δ5interface

AS-i Modul

AS-i module

Module AS-i

AC2508 / AC2558

Fonctionnement et caractéristiques

• Profil-AS-i S-8.0. E
• nombre maximal de modules par maître: 31
• version AS-interface 2.1
• particularité AC2558 : vis en acier inox, joint en Viton

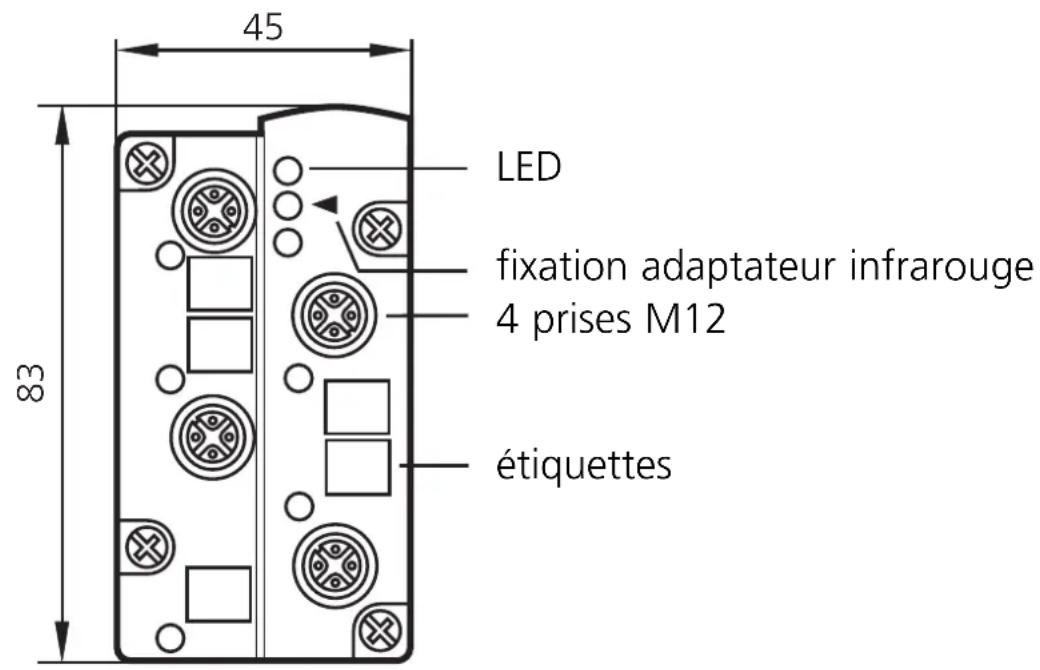

Eléments de service et d'indication

Montage

Monter le module sur l'embase de câblage rac-cordé au réseau AS-i, couple de serrage 0,8 Nm.

Données techniques

Vous pouvez télécharger la fiche technique à l'adresse internet www. ifm-electronic. com si besoin.

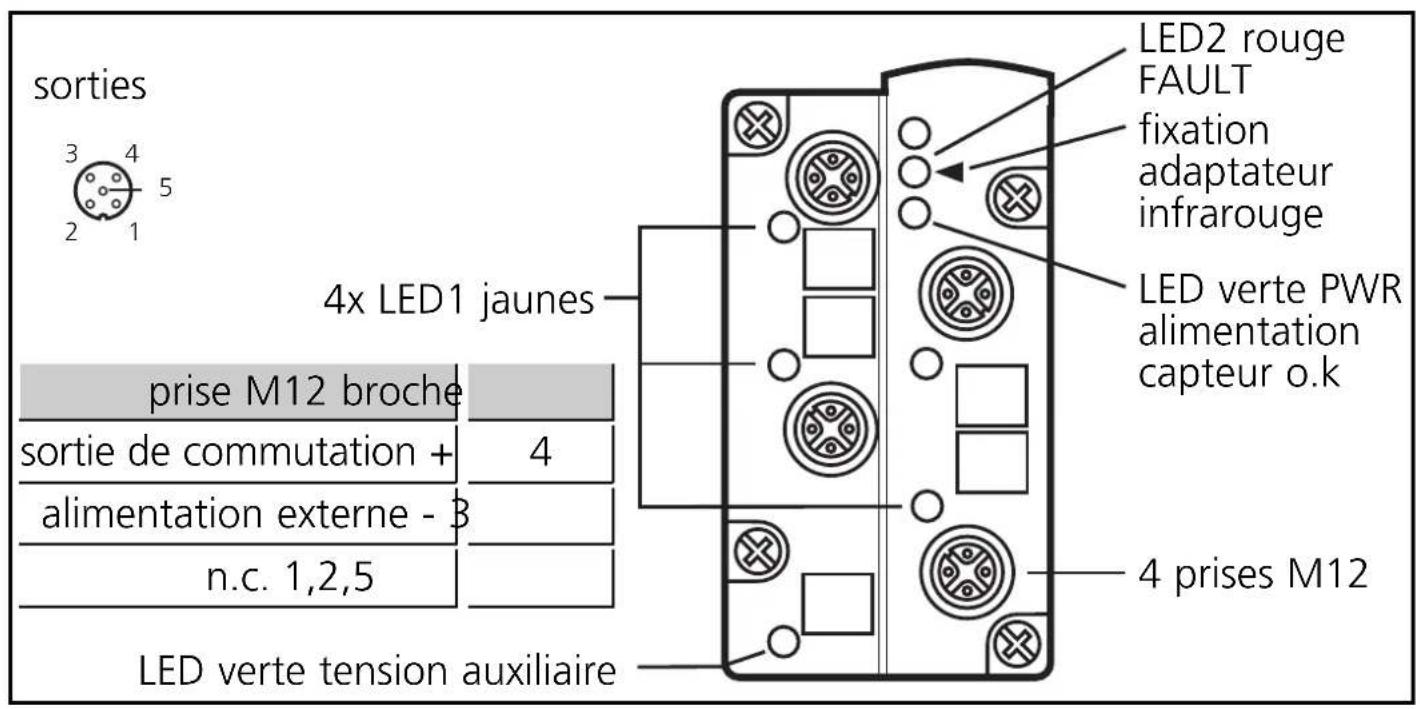

Raccordement électrique

Raccorder les connecteurs des actionneurs aux prises M12. Couvrir les prises non utilisées avec les bouchons (AC73004) afin de garantir la protection IP67.

Adressage

Affecter une adresse libre entre 1 et 31. A la livraison, l'adresse est 0.

Adressage avec l'unité d'adressage AC1144

Si le module monté et câblé est utilisé avec l'embase pour câble plat FK-E AC5011 (avec prise d'adressage), il peut être adressé via le cordon d'adressage (E70213).

Ne pas retirer la prise d'adressage sous tension.

Si le module est utilisé avec l'embase pour câble plat FK-E AC5003 (sans prise d'adressage) il doit d'abord être adressé via l'unité d'adressage AC1144 et ensuite être monté sur l'embase.

Adressage infrarouge

Le module AS-i offre également l'option d'adressage infrarouge par l'unité d'adressage AC1144.

La communication AS-i (câble jaune) doit être désactivée pendant l'adressage infrarouge. Pour ce faire, débrancher le maître.

Alimenter les esclaves en tension avec le bloc d'alimentation AS-i. L'adressage s'effectue via le cordon d'adressage infrarouge E70211.

Lorsque des blocs d'alimentation ifm AS-i SL sont utilisés, la communication peut être désactivée par un connecteur sur le bloc d'alimentation.

Fonctionnement

Vérifier le bon fonctionnement du module. Affichage par LED:

• LED jaune: sorties commutées • LED verte: alimentation o. k. - LED 2 rouge allumée: erreur de communication AS-i, esclave ne participe pas à l'échange "normal" des données, p. ex. adresse d'esclave 0 - LED 2 rouge clignote: défaut périphérique, p. ex. surcharge ou court-circuit du sortie

La surcharge et le court-circuit du sorties sont signalisés au maître AS-i (version 2.1) via le bit interne "défaut périphérique" dans le registre d'états.
