Produkttyp	AS-i-Modul
Marke	IFM
Modell	AC2558
AS-i-Profil	S-8.0.E
Maximale Anzahl Module pro Master	31
AS-Interface-Version	2.1
Besonderheiten AC2558	Edelstahlschrauben, Viton-Dichtung
LED-Anzeigen	4x gelbe LED (Ausgänge), grüne LED (Spannungsversorgung), rote LED (Fehler)
Anzahl Ausgänge	4 (M12-Steckverbinder)
IP-Schutzart	IP67 (mit Abdeckkappen für ungenutzte Steckverbinder)
Anzugsmoment	0,8 Nm
Adressierung	Über AC1144-Einheit (mit Kabel oder Infrarot) oder Adressierstecker auf Grundplatte FK-E AC5011
Spannungsversorgung	Über AS-i-Bus (gelbes Kabel)
Grundplattenkompatibilität	FK-E AC5011 (mit Adressierstecker) oder AC5003 (ohne Stecker)
Zubehör für Infrarot-Adressierung	Kabel E70211 und Einheit AC1144
Schutzkappen	AC73004 für ungenutzte Steckverbinder

Häufig gestellte Fragen - AC2558 IFM

Wie adressiere ich das Modul AC2558?

Sie können das Modul auf verschiedene Weise adressieren: über die Adressiereinheit AC1144 mit einem Kabel (E70213) oder per Infrarot mit dem Kabel E70211. Wenn Sie die Grundplatte FK-E AC5011 (mit Adressierstecker) verwenden, schließen Sie das Kabel direkt an. Bei der Grundplatte AC5003 (ohne Stecker) adressieren Sie das Modul vor der Montage. Entfernen Sie den Adressierstecker niemals unter Spannung.

Was bedeutet die dauerhaft leuchtende rote LED?

Die dauerhaft leuchtende rote LED zeigt einen AS-i-Kommunikationsfehler an. Der Slave nimmt nicht am normalen Datenaustausch teil, z.B. wenn die Adresse 0 (Standard) ist. Überprüfen Sie die Adresse und die AS-i-Verkabelung.

Was bedeutet die blinkende rote LED?

Ein Blinken der roten LED zeigt einen Peripheriefehler an, z.B. eine Überlast oder einen Kurzschluss an einem Ausgang. Dieser Fehler wird dem AS-i-Master (Version 2.1) über das interne Bit 'Peripheriefehler' gemeldet.

Wie schützt man ungenutzte M12-Steckverbinder?

Um den IP67-Schutz zu gewährleisten, decken Sie ungenutzte Steckverbinder mit den mitgelieferten Schutzkappen (Bestell-Nr. AC73004) ab.

Welches Anzugsmoment für die Montage des Moduls?

Das Modul muss mit einem Drehmoment von 0,8 Nm auf der Grundplatte angezogen werden.

Kann ich die Infrarot-Adressierung verwenden?

Ja, das Modul AC2558 unterstützt die Infrarot-Adressierung über die Adressiereinheit AC1144 und das Infrarotkabel E70211. Die AS-i-Kommunikation (gelbes Kabel) muss während der Adressierung deaktiviert sein.

Wie deaktiviere ich die AS-i-Kommunikation für die Infrarot-Adressierung?

Trennen Sie den AS-i-Master oder, wenn Sie ein ifm AS-i SL-Netzteil verwenden, nutzen Sie den dafür vorgesehenen Stecker am Netzteil. Die Spannungsversorgung der Slaves muss aktiv bleiben.

Wie viele AC2558-Module können maximal pro Master betrieben werden?

Die maximale Anzahl Module pro AS-i-Master beträgt 31.

Welche AS-i-Profile werden vom Modul unterstützt?

Das Modul verwendet das Profil S-8.0.E (AS-Interface-Version 2.1).

Was tun, wenn das Modul nach der Montage nicht funktioniert?

Überprüfen Sie die LEDs: Wenn die grüne LED aus ist, fehlt die Spannungsversorgung. Wenn die rote LED leuchtet, ist die Adresse wahrscheinlich 0 oder es liegt ein Kommunikationsproblem vor. Stellen Sie sicher, dass das Modul korrekt adressiert ist (Adresse zwischen 1 und 31) und dass die Ausgänge nicht überlastet oder kurzgeschlossen sind.

BEDIENUNGSANLEITUNG AC2558 IFM

Bestimmungsgemäße Verwendung

• AS-i-Profil S-8.0.E
• maximale Anzahl von Modulen pro Master: 31
  • AS-Interface Version 2.1
• Besonderheit AC2558: Edelstahlschrauben, Viton-Dichtung

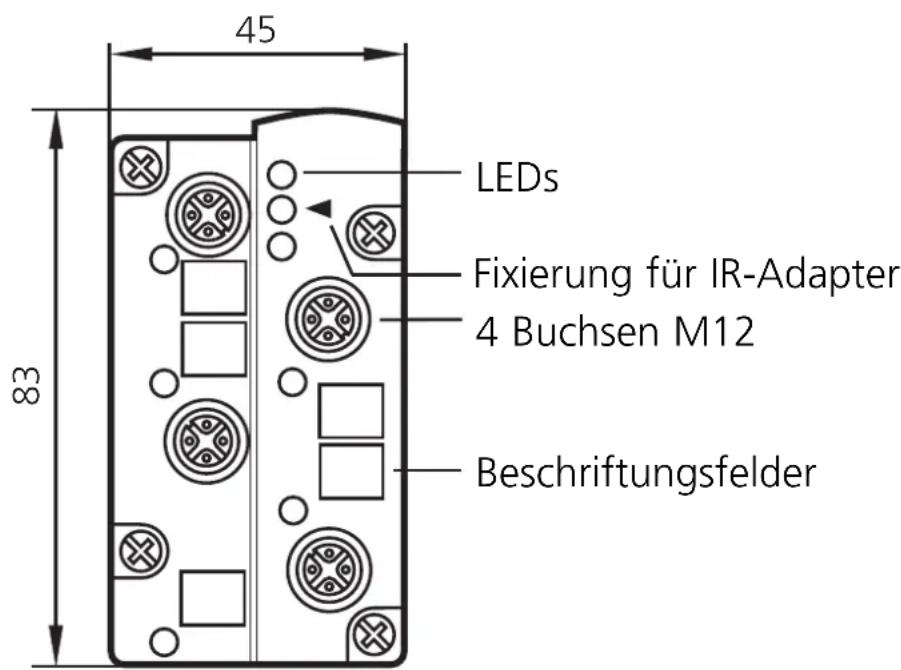

Bedien- und Anzeigeelemente

Montage

Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i Netzes, Anzugsdrehmoment 0,8 Nm.

Technische Daten

Sie können das Datenblatt bei Bedarf unter der Internetadresse www.ifm-electronic.com herunterladen.

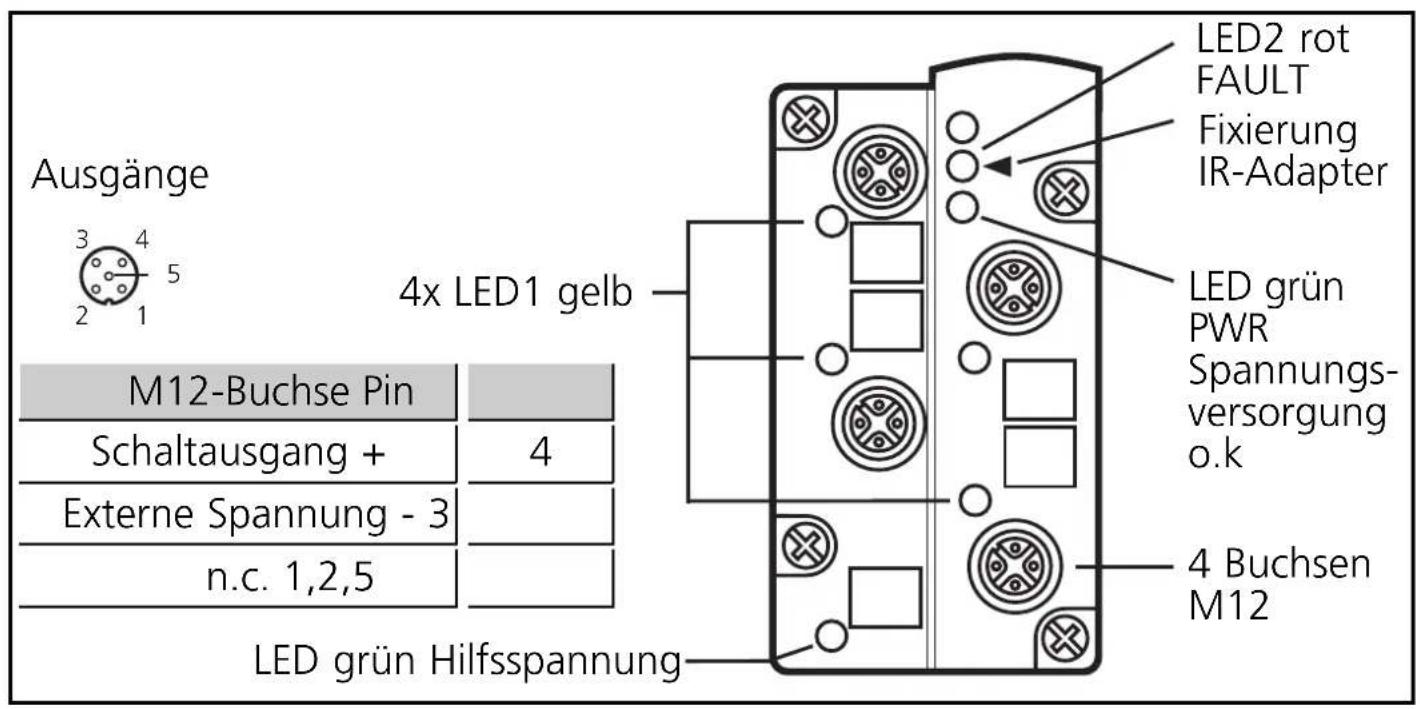

Elektrischer Anschluss

Verbinden Sie die Anschlussstecker derAktuatoren mit den M12-Buchsen. Verschließen Sie die nicht benutzten Buchsen mit Verschlusskappen (AC73004), um die Schutzart IP 67 zu gewähren.

Adressieren

Vergeben Sie eine freie Adresse zwischen 1 und 31, Auslieferungs- adresse ist 0.

Adressieren mit Adressiergerät AC1144

Das Modul kann in Verbindung mit dem FK-E Unterteil AC5011 (mit Adressierbuchse) über das Adressierkabel (E70213) in montiertem und verdrahtetem Zustand adressiert werden.

Nur im spannungslosen Zustand über die Adressierbuchse adressieren.

In Verbindung mit dem FK-E Unterteil AC5003 (ohne Adressierbuchse) muss das Modul erst über das Adressiergerät AC1144 adressiert und dann montiert werden.

Infrarot-Adressierung

Das AS-i Modul bietet zusätzlich die Möglichkeit zur Infrarot-Adressierung mit dem Adressiergerät AC1144.

Die AS-i Kommunikation (gelbes Kabel) muss während der Infra-rot-Adressierung abgeschaltet sein. Klemmen Sie dafür den Master ab.

Versorgen Sie die Slaves über das AS-i Netzteil mit Spannung. Die Adressierung erfolgt über das IR-Adressierkabel E70211.

Bei Verwendung von ifm AS-i Netzteilen SL kann die Kommunikation über einen Stecker am Netzteil deaktiviert werden.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:

• LED 1 gelb: Ausgang geschaltet
• LED grün: Spannungsversorgung o.k.
- LED 2 rot leuchtet: AS-i Kommunikationsfehler, Slave nimmt nicht am „normalen“ Datenverkehr teil, z. B. Slaveadresse 0
- LED 2 rot blinkt: Peripheriefehler, z. B. Ausgang überlastet bzw. kurzgeschlossen

Überlast und Kurzschluss des Ausgangs wird dem AS-i Master (Version 2.1) über das Flag „Periphery Fault“ im Statusregister signalisiert.
