Type de produit	Détecteur de niveau de fluides
Marque	IFM
Modèle	LI5042
Catégorie	Détecteur
Dimensions	M12x1, longueur de la sonde (L) variable selon modèle (LI5042 : 54 mm), longueur de montage min. 60 mm
Poids	Non spécifié dans la notice
Alimentation	10…36 V DC
Consommation	< 13 mA (24 V DC)
Courant de sortie	250 mA, protection contre les courts-circuits, inversion de polarité et surcharges
Fonctions principales	Détection du niveau de fluides (conducteurs ou non), sortie N.O. ou N.F. programmable, zone active radiale de 25 mm, affichage LED (verte, jaune, rouge)
Programmation	Réglage vide et plein via bouton-poussoir, verrouillage possible
Montage	Vertical par le haut, dans cuve métallique ou plastique, utilisation d'accessoires de montage ifm recommandée
Distance de montage	Min. 20 mm de la paroi/fond, distances entre sondes selon fluide (eau : 40 mm, huile : 100 mm, cuve plastique : 200 mm)
Entretien et nettoyage	Nettoyer la sonde si nécessaire, effectuer un nouveau réglage après nettoyage
Sécurité	Protection IP 67, protection contre les courts-circuits, inversion de polarité, surcharges ; CEM selon normes IEC/EN
Température ambiante	0…+80 °C
Température du fluide	0…+65 °C (LI5042) ; pour eau >35 °C, utiliser tube isolant thermique
Pression max. cuve	0,5 bar (avec accessoires de montage)
Matières en contact avec le fluide	PP (polypropylène)
Pièces détachées et réparabilité	Non spécifié ; utilisation d'accessoires de montage ifm disponibles

FOIRE AUX QUESTIONS - LI5042 IFM

Comment installer correctement le détecteur LI5042 ?

Montez l'appareil verticalement par le haut de la cuve. Utilisez un accessoire de montage ifm (réf. E43000-E43006). Respectez une distance minimale de 20 mm entre la sonde et la paroi ou le fond de la cuve. Pour les cuves métalliques mises à la terre, espacez les sondes d'au moins 40 mm (eau) à 100 mm (huile).

Comment raccorder électriquement le détecteur ?

Le raccordement doit être effectué par un électricien. Mettez l'installation hors tension. Suivez le schéma de branchement fourni (N.O. ou N.F. selon le brochage). Les couleurs des fils sont indiquées dans la notice. Utilisez une alimentation 10-36 V DC.

Comment programmer le détecteur pour la première fois ?

Effectuez d'abord un réglage vide : cuve vide, appuyez sur le bouton jusqu'à ce que la LED verte clignote. Ensuite, si possible, un réglage plein : cuve pleine, appuyez jusqu'à clignotement rapide. Le seuil de commutation est alors optimisé.

Que signifie le clignotement de la LED rouge ?

Un clignotement rapide (2 Hz) de la LED rouge indique un défaut interne ou une erreur de réglage. Vérifiez les causes possibles : différence de signal trop faible, ordre de réglage inversé, ou distance insuffisante du fluide lors du réglage vide. Effacez l'erreur en appuyant sur le bouton ou en coupant l'alimentation.

Comment verrouiller les réglages pour éviter une modification accidentelle ?

Appuyez sur le bouton de programmation pendant 10 secondes. La LED verte clignote lentement puis rapidement, puis s'éteint. Relâchez le bouton : l'appareil est verrouillé. Pour déverrouiller, recommencez la même opération : après 10 secondes, toutes les LED s'éteignent brièvement.

Quels types de fluides peut détecter le LI5042 ?

Il détecte les fluides électriquement conducteurs (ex. eau) et non conducteurs (ex. huile). Il n'est pas adapté aux acides et alcalis. Évitez les fluides laissant des dépôts conducteurs (huile souillée) et les granulés secs de faible densité.

Comment interpréter les LED en fonctionnement normal ?

LED verte allumée : appareil opérationnel. LED jaune allumée : sortie commutée (état passant). LED rouge allumée temporairement : le niveau s'approche du seuil de commutation (contrôle de fonction). LED rouge allumée en continu : conditions non optimales (ex. dépôts) ; nettoyez ou refaites un réglage.

Quelles sont les conditions de température pour le LI5042 ?

Température ambiante : 0 à +80 °C. Température du fluide : 0 à +65 °C (LI5042). Pour une utilisation dans l'eau ou des fluides aqueux à plus de 35 °C, montez l'appareil dans un tube isolant thermique (réf. E43100-E43103).

Que faire en cas de message d'erreur lors du réglage ?

Si la LED rouge clignote rapidement après une tentative de réglage, appuyez une fois sur le bouton ou mettez l'installation hors tension puis sous tension. Les précédents réglages restent valides. Recherchez la cause : différence de signal insuffisante, ordre vide/plein inversé, ou contact avec un fluide conducteur lors du réglage vide.

Comment entretenir le détecteur ?

Nettoyez la sonde si des dépôts se forment. Après nettoyage, il est recommandé d'effectuer un nouveau réglage vide et plein pour garantir une détection précise. L'appareil est conçu pour s'affranchir des dépôts, mais un nettoyage préventif améliore la fiabilité.

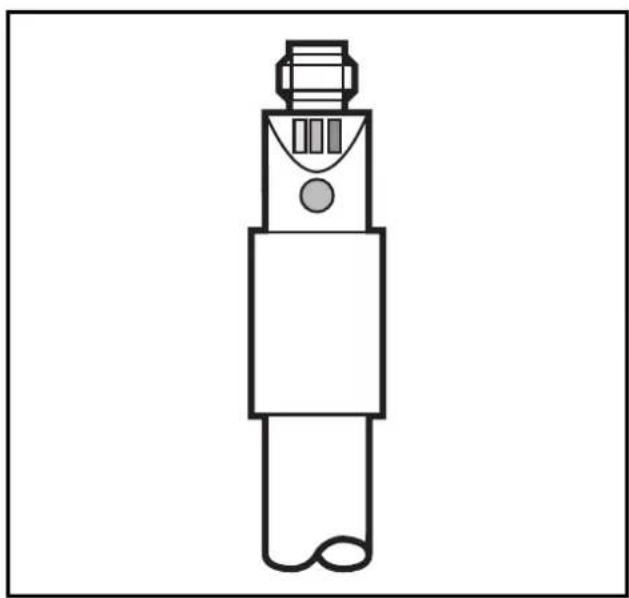

MODE D'EMPLOI LI5042 IFM

LI5

1. Fonctionnement et caractéristiques..... page 20
2. Montage...... page 21
3. Raccordement électrique..... page 22
4. Programmation................................. page 23
5. Mise en service / Fonctionnement..... page 26
6. Données techniques..... page 27

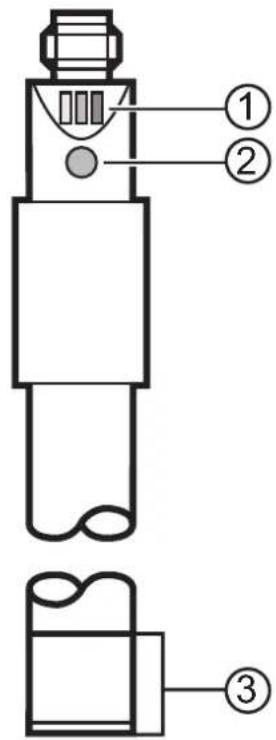

Dimensions

L = longueur du tube de la sonde [mm]

LI5041

LI5042

LI5043

LI5044

1	LEDs (grün, gelb, rot)	LED's(green, yellow, red)	LEDs(verte, jaune, rouge)
2	Programmiertaste Programming button Bouton-poussoir
3	Aktive Zone (25mm)mit radialer Erfassungs-charakteristik	active zone (25mm)with radial detectioncharacteristics	zone active (25mm)avec unecaractéristique dedétection radiale

1. Fonctionnement et caractéristiques

Le détecteur détecte le niveau de fluides dans des cuves.

- Il détecte en contact direct avec le fluide si le niveau souhaité est atteint et l'indique par un signal de commutation (programmation N. O. / normalement ouvert ou normalement fermé / N. F., suivant le branchement de l'alimentation, →page 22).

	niveau atteint niveau	pas atteint
N.O.	sortie = commutée	sortie = non commutée
N.C.	sortie = non commutée	sortie = commutée

• Le niveau à détecter est déterminé par la longueur d'installation (→page 21, Montage).
• L'appareil peut être réglé sur l'application correspondante (→page 23, Programmation).

Applications:

• Des fluides électriquement conducteurs ou non-conducteurs peuvent être détectés.
• Installation : verticale par le haut.

La zone de détection du détecteur est radiale, ce qui signifie que des fluides qui se situent en-dessous de la zone active ne sont pas détectés en cas d'installation verticale. Quelles que soient leurs caractéristiques électriques, les fluides ne sont détectés que si la zone active est couverte.

• L'appareil peut s'affranchir des dépôts sur la sonde de la plupart des fluides. Dans ce cas, la position du niveau de commutation peut changer dans la zone active.
• En cas d'emploi dans l'eau et des fluides aqueux avec des températures de 35°C, monter l'appareil dans le tube isolant thermique (No de commande E43100, E43101, E43102, E43103).

Attention avec les types de fluides suivants:

• fluides électriquement non-conducteurs laissant un dépôt permanent électriquement conducteur sur la sonde (par ex. huile souillée avec des poussières métalliques),
• granulés secs de faible densité.
• Le détecteur est non utilisable pour des acides et alkalis.

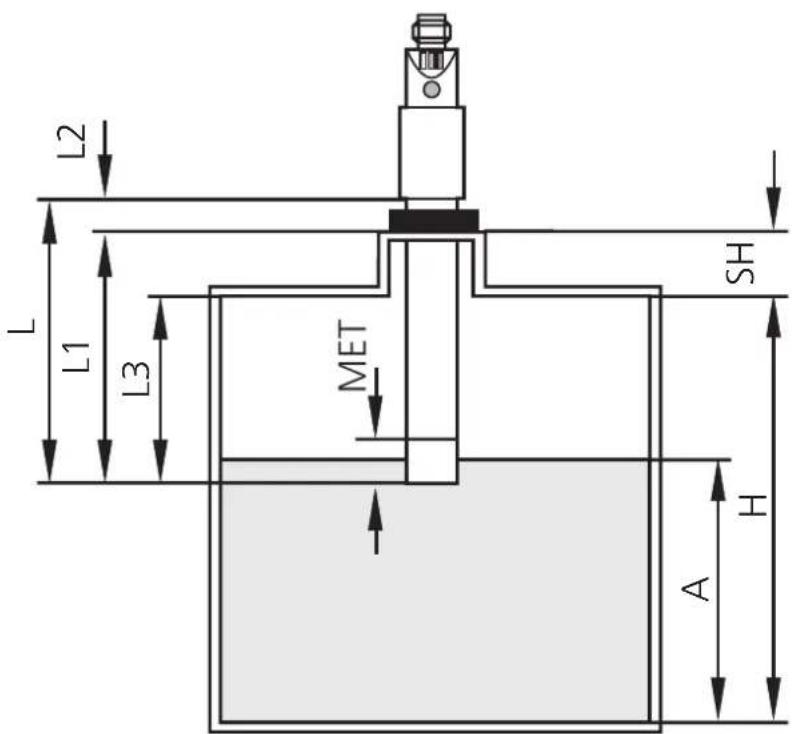

2. Montage

A = niveau de réponse

H = hauteur de la cuve

SH = hauteur du collet

L = longueur de la sonde

L1 = longueur d'installation

L2 = longueur extérieure

L3 = longueur de montage

MET = profondeur d'immersion maximale (= zone active 25mm)

Monter l'appareil verticalement par le haut dans la cuve.

Longueur de montage (L3) : min. 60MM.

Utiliser un accessoire de montage ifm (No de command. E43000 - E43006) pour un montage sûr et facile.

Pression max. du récipient si monté avec les accessoires de montage: 0,5bar.

• En cas de montage dans des cuves plastiques, monter l'appareil au milieu de la cuve, si possible.
• En cas de montage dans des cuves métalliques, la distance entre le détecteur et la paroi / le fond de la cuve doit être au minimum de 20mm.

- Si plusieurs appareils LI5 sont montés dans une cuve, des distances minimales doivent être respectées entre eux. Ces distances dépendent du fluide et de l'application correspondante.

Valeurs approximatives pour des fluides standard:

	Distance*
Eau / émulsion lubrifiante dans une cuve métallique mise à la terre	40 mm
Huiles dans une cuve métallique mise à la terre	100 mm
Eau, fluides aqueux et huiles dans une petite cuve plastique (non mise à la terre)	200mm

*Distance mesurée de l'entraxe d'une sonde à l'entraxe d'une autre sonde. Les valeurs approximatives se réfèrent à des conditions d'utilisation standard. Selon l'application, des distances plus grandes peuvent être nécessaires. Vous pouvez vérifier cela à l'aide d'un test de fonction réaliste (→«5. Mise en service / Fonctionnement»).

- Distance entre détecteurs type LI5xxx et LKxxxx : min. 60mm de l'entraxe d'une sonde à l'entraxe d'une autre sonde.

3. Raccordement électrique

L'appareil doit être monté par un électricien.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Mettre l'installation hors tension avant le raccordement.

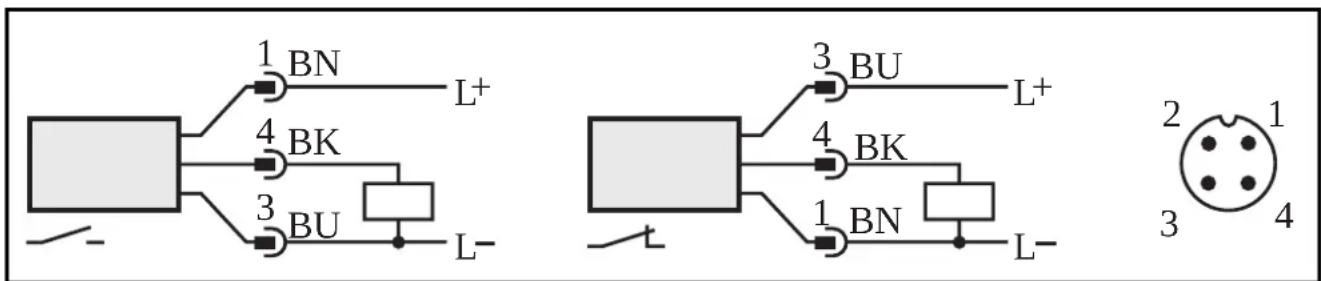

Schéma de branchement: (—N.O. / = N.F.)

Couleurs des fils conducteurs des connecteurs femelles ifm:

Après le montage, régler l'appareil sur la cuve vide (réglage vide).

1	Vider la cuve jusqu'à ce quele fluide soit éloigné d'au moins 20 mm de la zone active.
2		Appuyer sur lebouton de programmationjusqu'à ce que laLED verte clignote(= l'appareil est en mode de réglage)Après le réglage la LED verte est alluméecontinuellement (=l'appareil est en mode defonctionnement).*

Lorsque l'appareil est raccordé en NF, la LED jaune est également allumée après le réglage.

• Pendant le réglage vide, l'appareil détermine une valeur mesurée pour l'état vide,
• Il génère automatiquement une valeur hypothétique pour l'état plein (à partir de la valeur mesurée pour l'état vide et d'une différence de signal prédéfinie en usine).
• Ensuite, il met le seuil de commutation optimal entre les deux valeurs.

L'appareil est maintenant disponible.

Pour obtenir le réglage optimal de l'appareil pour votre application, il est recommandé d'effectuer un réglage plein en plus d'un réglage vide.

1	Remplir la cuvejusqu'à ce que la zone active soit couverte par le fluide.
2		Appuyer sur le bouton de programmation jusqu'à ce que laLED verte clignote rapidement.(= l'appareil est en mode de réglage)La LED clignote d'abord lentement (env. 1Hz),après 5 s elle clignote deux fois plus vite (env. 2Hz).
	ɔ ... 10 s	Après le réglage les LED verte et jaune sont allumées continuellement (= l'appareil est en mode de fonctionnement).*

Lorsque l'appareil est raccordé en NF, la LED jaune s'éteint après le réglage.

Il est recommandé d'effectuer en plus un réglage plein:

• Pendant le réglage plein, l'appareil adopte la valeur mesurée de l'état vide déterminée pendant le réglage vide,
• il détermine une valeur mesurée pour l'état plein et
• il met le seuil de commutation optimal entre les deux valeurs.

Vous pouvez répéter le réglage plein aussi souvent que souhaité. La valeur mémorisée pour l'état vide n'est pas effacée par le réglage plein.

En cas d'un nouveau réglage vide, les valeurs définies auparavant sont effacées/remplacées par les nouvelles valeurs déterminées.

De ce fait, effectuer d'abord toujours le réglage vide, ensuite le réglage plein.

Message d'erreur

Si le réglage n'est pas possible, la LED rouge clignote rapidement après la tentative de réglage (env. 2 Hz).

Pour effacer ce message d'erreur, appuyer sur le bouton-poussoir une fois ou mettre l'installation hors tension et de nouveau sous tension. Les valeurs de réglage précédentes restent inchangées.

Éliminer la cause de l'erreur et effectuer ensuite un nouveau réglage. Éviter des erreurs de manipulation éventuellement faites.

Causes possibles d'une erreur de réglage:

• La différence de signal entre l'état vide et l'état plein est trop faible (p. ex. réglage sur l'état vide et l'état plein sans le changement de niveau nécessaire; ou densité trop faible du fluide).
• Le changement de signal entre l'état vide et l'état plein est effectué dans le mauvais ordre (p. ex. réglage de l'état vide en état plein et ensuite le réglage de l'état plein en état vide).
• Erreur lors du réglage vide (par ex. distance entre le fluide et la zone active trop faible ou réglage vide effectué en contact direct avec un fluide électriquement conducteur (par ex. eau)).

Des défauts de l'appareil peuvent également perturber le réglage et causer un message d'erreur :

• Erreur électronique ou endommagement de l'appareil au niveau de la zone de détection.
• Erreur interne (ne peut être effacée qu'en mettant l'installation brièvement hors tension, reset hardware).

Blocage / déblocage

Les valeurs réglées mémorisées peut être verrouillée afin d'éviter une fausse programmation non intentionnelle : Appuyer sur le bouton-poussoir pendant 10s. La LED verte clignote lentement, puis après 5s rapidement. Dès qu'elle s'éteint de nouveau, l'appareil est verrouillé. Ensuite la LED verte est allumée, l'appareil est en mode de fonctionnement.

Pour déverrouiller, appuyer sur le bouton de programmation pendant 10s. Après 10s, toutes les LED s'éteignent brièvement, l'appareil est déverrouillé.

Appareil livré : non bloqué.

5. Mise en service / fonctionnement

Après le montage, le câblage et le réglage, vérifier le bon fonctionnement de l'appareil.

Vider et remplir la cuve et vérifier si l'appareil commute correctement et si les opérations sont correctement indiquées par les LED.

Affichage par LED :

LED verte allumée	l'appareil est opérationnel
LED yellow lights sortie de	commutation en état passant
LEDs jaune et rouge clignotentrapidement (env. 2Hz)	court-circuit sortie de commutation
LED rouge allumée	contrôle de fonction
LED rouge clignoterapidement (env. 2Hz)	défaut interne, erreur de réglage

Contrôle de fonction

La LED rouge n'indique aucun mauvais fonctionnement de l'appareil, elle indique que le signal interne se trouve près du seuil de commutation. 2 cas peuvent être distingués:

- Fonctionnement normal/fonctionnement sûr

La LED rouge est allumée temporairement si le niveau de la matière s'approche du niveau de réponse ou tombe en-dessous du niveau de réponse.

- Avertissement d'un mauvais fonctionnement possible

Si la LED rouge est allumée continuellement, les conditions de travail ne sont plus optimales.

En raison des dépôts de souillure sur la sonde, par exemple, le niveau de commutation peut avoir changé dans la zone active.

Vous pouvez prendre des mesures préventives afin d'éviter un mauvais fonctionnement. Effectuer par ex. un nouveau réglage ou nettoyer l'appareil.

6. Données techniques

Tension d'alimentation [V] .... 10 ... 36 DCCourant de sortie [mA] .... 250;Protection courts-circuits;Protection inversion de polarité / Protection surchargesChute de tension [V] .... < 2,5Consommation [mA] .... < 13 (24V DC)Fréquence de commutation [Hz] .... 5

Pression max. de la cuve [bar] .... 0,5(si monté avec les accessoires de montage)

Boîtier.... PP (polypropylène); TPE/VMatières en contact avec le fluide.... PP (polypropylène)Température ambiante [°C].... 0 ... +80Température du fluide [°C]- LI5041, LI5042.... 0 ... +65*- LI5043.... 0 ... +60*- LI5044.... 0 ... +55*Protection.... IP 67, IICEMCEI 1000-4-2 / EN 61000-4-2: décharge dans l'air / 8kV décharge au contactCEI 1000-4-3 / EN 61000-4-3:.... 10V/m, 80 ... 1000MHzCEI 1000-4-4 / EN 61000-4-4:.... 2kV pince de couplageCEI 1000-4-6 / EN 61000-4-6:.... 10;, 0,15 ... 80MHzCEI 255-5:.... 1kV

*En cas d'emploi dans l'eau et des fluides aqueux avec des températures de 35°C, monter l'appareil dans le tube isolant thermique.
