OL5019 - Capteur photoélectrique IFM - Notice d'utilisation et mode d'emploi gratuit

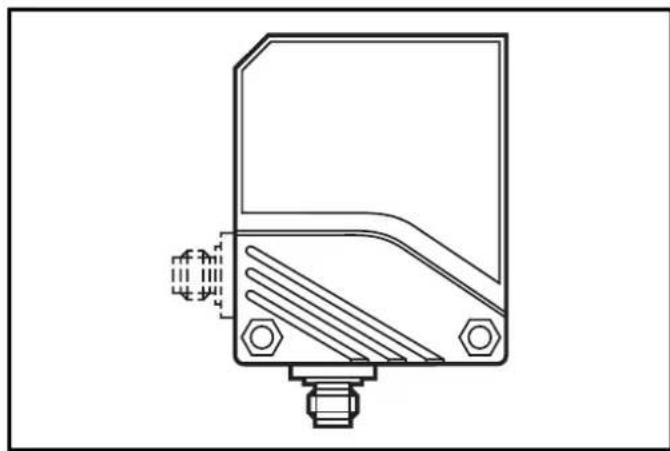

Type de produit	Capteur photoélectrique (barrage)
Marque	IFM
Modèle	OL5019
Catégorie	Capteur photoélectrique
Principe de fonctionnement	Détection sans contact d'objets et de matières, émission d'un signal de commutation
Portée	Indiquée sur l'étiquette du produit
Raccordement électrique	Mettre hors tension avant raccordement ; se référer au schéma page 20 ou à l'étiquette
Sortie diagnostique	Charge maxi 10 mA ; commute en cas d'erreur de détection, court-circuit ou erreur interne
Montage	À l'aide d'une équerre de fixation ; orienter précisément l'émetteur vers le récepteur
Aide au réglage	Bouton sur l'émetteur permettant d'augmenter temporairement l'intensité lumineuse pour l'alignement
Réglage de sensibilité	Programmable pour objets statiques ou mobiles ; réglage par bouton-poussoir sur le récepteur
Indications LED	Verte : appareil opérationnel ; Jaune : sortie commutée ; Rouge : erreur de détection ; Jaune+Rouge clignotant : court-circuit ou erreur interne
Fonction de sortie	Normalement fermé (NF) ou normalement ouvert (NO) programmable
Entretien et nettoyage	Nettoyer les lentilles avec un produit non agressif ; ne pas utiliser de solvants
Sécurité	Ne pas regarder dans l'axe de la source lumineuse ; appliquer les étiquettes d'avertissement laser à proximité de la cellule
Conditions de montage	Éviter les vibrations ; les cellules à faible diamètre de spot nécessitent un alignement très précis
Mise en service	Plug and play, réglé à portée maximale ; réglages supplémentaires pour objets partiellement transparents

FOIRE AUX QUESTIONS - OL5019 IFM

Comment régler la sensibilité du capteur pour des objets statiques ?

Appuyez une fois sur le bouton de réglage du récepteur avec l'objet dans la zone de détection, puis une fois sans objet. Les LED jaune et verte clignotent alternativement pendant la programmation. La LED verte s'allume pour confirmer le réglage.

Comment régler la sensibilité pour des objets mobiles ?

Maintenez le bouton du récepteur enfoncé pendant environ 2 secondes jusqu'à ce que la LED rouge clignote, puis relâchez. Laissez passer au moins deux objets à travers la zone de détection et appuyez une fois. Répétez l'opération sans objet. La LED verte s'allume après 3 secondes pour confirmer.

Que signifient les différentes LED sur le capteur ?

LED verte allumée : l'appareil est opérationnel. LED jaune allumée : la sortie est commutée. LED rouge allumée : erreur de détection (mauvais réglage, encrassement des lentilles). LED jaune et rouge clignotant alternativement à 2 Hz : court-circuit de sortie. Clignotement à 1 Hz : erreur interne (sortie non commutée).

Comment nettoyer les lentilles du capteur ?

Utilisez un produit de nettoyage non agressif qui n'endommage pas les lentilles en plastique. Évitez les solvants et les produits chimiques agressifs.

Comment modifier la fonction de sortie (NF/NO) ?

Maintenez le bouton de réglage du récepteur enfoncé pendant environ 10 secondes jusqu'à ce que toutes les LED s'éteignent. La sortie change alors de normalement fermé (NF) à normalement ouvert (NO) ou inversement.

Que faire si la LED rouge clignote après un réglage de sensibilité ?

Cela signifie que le réglage n'a pas été possible, par exemple car le signal de l'objet et de l'arrière-plan sont trop similaires. Le capteur repasse en mode fonctionnement sans modifier la sensibilité. Vérifiez l'alignement et la propreté des lentilles.

Quelle est la fonction de la sortie diagnostique ?

La sortie diagnostique (fc-output) commute en cas d'erreur de détection (mauvaise détection, désalignement, encrassement) après environ 4 secondes. Elle se réinitialise 4 secondes après une détection correcte. En cas de court-circuit, elle commute immédiatement.

Comment installer correctement le capteur ?

Montez le récepteur et l'émetteur à l'aide des équerres de fixation. Orientez l'émetteur précisément vers le récepteur de sorte que le spot lumineux touche la lentille du récepteur. Évitez les vibrations et assurez-vous que la position de montage ne puisse pas changer.

Le capteur est-il prêt à l'emploi sans réglage ?

Oui, le barrage photoélectrique est réglé en usine pour une portée maximale et fonctionne en mode 'plug and play'. Les réglages supplémentaires ne sont nécessaires que pour des objets partiellement transparents ou des conditions particulières.

Que faire en cas de court-circuit de la sortie ?

La LED jaune et rouge clignotent alternativement à 2 Hz. La sortie diagnostique commute immédiatement. Éliminez le court-circuit. Après résolution, la sortie se réinitialise automatiquement après environ 2 secondes.

MODE D'EMPLOI OL5019 IFM

efector200

Fonctionnement et caractéristiques

Ces barrages photoélectriques détectent des objets et des matières sans contact et indiquent leur présence par un signal de commutation. Portée (r) : voir l'étiquette.

Ne pas regarder dans l'axe de la source lumineuse!

Les étiquettes jointes (avertissement: laser) doivent être appliquées tout près de la cellule.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoelectronique.

Raccordement: voir page 20 ou l'étiquette de la cellule.

Charge de la sortie diagnostique (fc output): 10mA maxi.

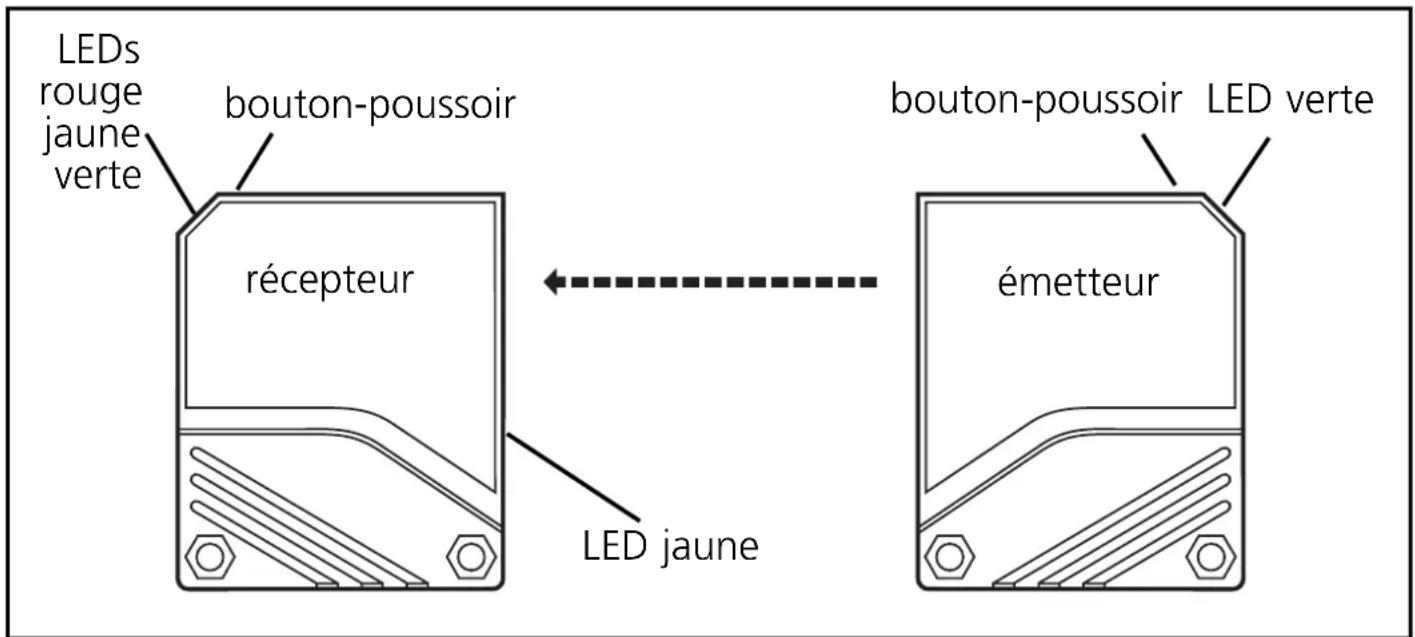

Montage

Monter le récepteur (forme OLE-...) avec l'équerre de fixation. Orienter l'émetteur (forme OLS-...) en direction du récepteur et le fixer de la même manière. Le spot lumineux doit toucher la lentille du récepteur. Portée optimale seulement avec orientation précise.

Monter la cellule afin que sa position de montage ne puisse pas changer (éviter surtout des vibrations de forte intensité!). Les cellules avec un très petit diamètre du spot lumineux sont fortement focalisées; le plus faible changement de la position de montage peut provoquer un désalignement.

Aide au réglage

Pour orienter la cellule, l'émetteur possède une aide de réglage. En appuyant sur le bouton de réglage de l'émetteur, l'intensité de la lumière émise est augmentée jusqu'à ce que le spot lumière soit clairement visible. En appuyant encore une fois, la lumière émise est mise de nouveau à l'intensité normale. Si le bouton-poussoir n'est pas appuyé une deuxième fois, la lumière émise est mise à l'intensité normale après env. 15 min.

Important! mise en service

Le barrage photoélectrique est disponible sans effectuer des réglages (plug and play) et est réglé à la portée maxi. Cela signifie que le barrage photoélectrique fonctionne avec une capacité de réserve maximale. Les réglages décrits ci-dessous ne sont nécessaires que si, par exemple, des objets partiellement transparents doivent être détectés.

Réglage de la sensibilité en cas d'objets statiques

2	Régler la sensibilité avec l'objet. récepteur Appuyer une fois.	←→ émetteur
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternatively.

3	Régler la sensibilité sansobjet. récepteur Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1s, apres env. 3s la LED verte s'allume. La cellule est réglée et elle est en mode fonctionnement.

Vous pouvez également procéder dans l'ordre inverse : régler d'abord sans objet, ensuite avec l'objet.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Si le bouton-poussoir n'est pas appuyé pendant 15 minutes lors de la programmation, la cellule passe automatiquement au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité en cas d'objets mobiles

1	Activer le mode programmation de la cellule. récepteur ←→ émetteur Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternatively. La cellule est en mode programmation.

2	Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détction de l'optique. récepteur Appuyer une fois.	←→ émetteur
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternatively.

3	Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détction de l'optique. récepteur Appuyer une fois. ←-→-→-→-→-→-→-→-→-→-→-→-→-→-→-→-→-→-→-→-→-→-→-→-→-→-→-→-→-→-→-→-→-→-→-→-→-→-→-→-→-→-→-→-→-→-→-→-→-→-→-
	Les LED jaune et verte s'éteignent pendant env. 1s, après env. 3s la LED verte s'allume. La cellule est réglée et elle est en mode fonctionnement.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Si le bouton-poussoir n'est pas appuyé pendant 15 minutes lors de la programmation, la cellule passe automatiquement au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité maximale

• Passer au mode programmation (étape 1).
• Interrompre le faisceau.
• Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).

Programmation de la fonction de sortie

récepteur Appuyer pendant env. 10s jusqu'à ce que toutes les LED s'éteignent.

La LED rouge commence à clignoter rapidement après 2s. Ensuite les LED jaune et verte clignotent altenativement. Avec 8s toutes les LED s'éteignent, la sortie a changé de NF à NO (ou vice versa).

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED et par la sortie diagnostique.

LED verte allumée	L'appareil est operationnel.
LED jaune allumée	La sortie est commutée.
LED rouge allumée	Erreur lors de la détction de l'objet, par ex. mauvais réglage, encrassement des lentilles.
LED jaune + rouge	Clignotent altern., 2Hz: sortie en état de courts-circuits. Clignotent alternatively, 1Hz: erreur interne (sortie pas commutée).

La sortie diagnostique

• Commute en cas d'erreur lors de la détection de l'objet (mauvaise détection de l'objet, désalignement, encrassement des lentilles) après env. 4s, est réinitialisée 4s après que l'objet est de nouveau détecté correctement.
• Commute immédiatement en cas de court-circuit de la sortie de commutation, est réinitialisée env. 2s après élimination de l'erreur.
• Commute en cas d'erreur interne, n'est réinitialisée que par la mise hors tension et ensuite la mise sous tension.

Entretien

Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.

Détecteur avec connecteur

Détecteur avec connecteur

Pin 2 = fc-output

Détecteur avec connecteur

Pin 2 = fc-output
